خرید کانال و دریچه هوا

به طور کلی انتقال هوای بیشتر سیستم های تهویه مطبوع از طریق کانال هوا و دریچه های هوا به فضای مورد نظر انجام می‌گردد. در ادامه اطلاعات، روش طراحی و محاسبه، نحوه بررسی و بهترین قیمت خرید انواع کانال و دریچه هوا ارائه گردیده است.

راهنمای بررسی و انتخاب کانال هوا و دریچه هوا

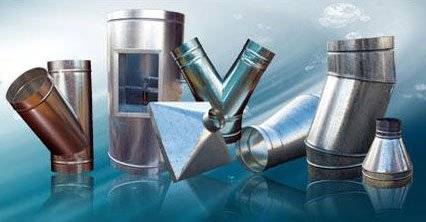

کانال هوا:
به طورکلی کانال هوا به منظور هدایت هوای انواع دستگاه های تهویه مطبوع مانند هواساز، ایرواشرها، زنت ها، فن کویل های کانالی، اسپیلت های کانالی، کولر آبی و هواکش های سانتریفیوژ مورد استفاده قرار می گیرد.
ساختمان کانال ها: معمولا از ورقه های فلزی برای ساخت کانال هوا استفاده می شود که جهت برخورداری کانال از استحکام کافی، توجه به مواردی از قبیل ابعاد، کاربری و شرایط نصب و بهره برداری از اهمیت ویژه ای برخوردار است. همچنین انواع متعددی از اتصالات و درزها برای شکل دادن به کانال هوا وجود دارد که انتخاب و به کار گیری این اتصالات نیز وابسته به شرایط ابعادی و کاربردی کانال ها می باشد.
سطح مقطع رایج کانال ها:
کانال های هدایت هوا از نظر نوع سطح مقطع در دو نوع چهار گوش و گرد و معمولا با ورق گالوانیزه طراحی و اجرا می گردند، البته در بعضی از موارد خاص از ورق استیل یا آلومنیوم برای ساخت کانال هوا استفاده می شود. کانال های گرد دارای راندمان بالاتری نسبت به کانال های چهارگوش می باشند، اما به دلیل دارا بودن قطر بزرگ تر و نبود فضای مناسب مخصوصا در بالای سقف کاذب واحدها (جهت عبور کانال مدور) در بسیاری از ساختمان ها و مشکلات اجرایی آن، معمولا استفاده از کانال های گرد کمتر رایج بوده و بیشتر در سوله های ورزشی یا کارخانه ها که محدودیت کمتری از نظر ارتفاع سقف وجود دارد مورد استفاده قرار می گیرند.

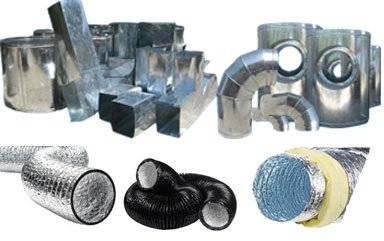

انواع کانال

کانال های هوا از نظر نوع جنس به صورت زیر تقسیم بندی می شوند :

• کانال هوا گالوانیزه
• کانال هوا فلکسیبل پلاستیکی
• کانال هوا فلکسیبل فلزی
• کانال هوا پیش عایق شده
• پر کاربردترین کانال ها که امروزه در سیستم های تهویه مطبوع مورد استفاده می گیرد، کانال های گالوانیزه و کانال های پیش عایق می باشند



محاسبه و طراحی کانال

محاسبه و طراحی صحیح کانال ها از مهم ترین چالش های کارشناسان تاسیسات در پروژه ها بوده و انجام این مهم بدون تخصص، محاسبه و تجربه کافی امکان پذیر نمی باشد.

 بررسی، انتخاب و قیمت صدها مدل کانال و دریچه هوا در سایت مرجع و تخصصی دمـاتجهیــز

در طراحی و اجرای انواع کانال ها مهمترین نکات کلی عبارتند از:

• به دست آوردن ابعاد بهینه کانال عبور هوا
• امکان قرار گرفتن و نصب کانال در ابعاد در نظر گرفته شده (در فضای مربوطه)
• استحکام و استقرار پایدار کانال در طول زمان با توجه به نحوه محاسبه فشار هوای داخلی کانال و عوامل محیطی
• تقارن کانال از نظر ابعادی و انشعابات مربوطه
• رعایت حداکثر فاصله ممکن کانال ها با سازه و دیگر تجهیزات حیاطی ساختمان
• به دلیل حرکت و جریان هوا در کانال ها، پیوسته افت فشار وجود خواهد داشت. که این، به افت اصطکاکی (Friction Loss) موسوم بوده و بستگی به عوامل زیر دارد که باید در محاسبات و انتخاب کانال لحاظ گردد:

  1. حجم هوای عبوری از کانال
  2. سرعت هوا عبوری از کانال
  3. ابعاد کانال
  4. زبری سطوح داخلی کانال
  5. طول کانال




برای محاسبه و طراحی ابعاد بهینه کانال عبور هوا یکی از سه روش زیر استفاده می گردد:

• روش کاهش سرعت:
  در این روش با استفاده از اعداد ارائه شده در جداول مهندسی حداکثر سرعت مجاز عبور هوا در کانال اصلی را همراه با حجم یا CFM هوای مورد نیاز در نظر می گیریم و سپس با استفاده از این مقادیر حجم و سرعت مجاز هوا و مراجعه به داکتیلاتور ابعاد کانال چهارگوش یا گرد را به دست می آوریم. در این روش هرچه از طرف مبداء ورودی کانال اصلی (هوای ورودی) دورتر می شویم و به کانال های فرعی، انشعابات و دریچه ها نزدیکتر می شویم، بر اساس جداول استاندارد ارائه شده زیر سرعت عبور هوا را کمتر در نظر می گیریم و با توجه حجم هوای عبوری از هر مقطع از کانال، با استفاده از داکتیلاتور ابعاد کانال آن مقطع از مسیر را به دست می آوریم.
  استفاده از روش کاهش سرعت برای محاسبه ابعاد کانال، تنها توسط مهندسین و کارشناسان مجرب که اطلاعات و تجربیات خوبی در طراحی و اجرای کانال های عبوری هوا دارند مجاز می باشد. همچنین باید توجه داشت که این روش صرفاً در مواردی که سیستم ساده است و آن هم با در نظر گرفتن ضربه گیرهای قابل تنظیم جهت ایجاد توازن افت فشارها (Friction loss) در سیستم کانال های عبور هوا قابل استفاده می باشد.
• روش اصطکاک یکسان:
  این روش تعیین ابعاد کانال ها برای محاسبه و طراحی سیستم کانال هوای ورودی به اتاق ها، هوای برگشتی و نیز هوای تخلیه مورد استفاده قرار می گیرد و در آن افت ناشی از اصطکاک عبور هوا با کانال در هر فوت از طول مسیر کانال برای کل سیستم کانال کشی یکسان در نظر گرفته می شود. در این روش ابتدا یک سرعت اولیه برای عبور هوا در کانال اصلی و نزدیک به فن از جدول فوق در نظر می گیریم.
  با داشتن این سرعت اولیه و حجم هوای عبوری از داکتیلاتور، ضریب اصطکاک را تعیین می نمائیم و همین افت اصطکاکی را در تمام سیستم کانال در نظر گرفته و با استفاده از این عدد افت حجم هوای عبوری از هر مقطع ابعاد کانال آن بخش را تعیین می کنیم. با وجود اینکه روش محاسبه اصطکاک یکسان در تعیین ابعاد کانال به دلیل نیاز کمتر به ایجاد توازن، بهتر از روش محاسبه کاهش سرعت است. اما چنانچه در سیستمی انشعابات هم با طول کوتاه و هم طول بلند داشته باشیم، متعادل کردن سیستم مشکل بوده و کار چندانی به جز استفاده از ضربه گیر برای یکسان کردن افت فشارها در انشعابات یا ایجاد فشار استاتیک مساوی در پشت هر دریچه انتهایی خروج هوا صورت نمی گیرد که این خود باعث عدم تامین فشار استاتیک یکنواخت در تمامی دریچه ها و انشعابات هوای کانال می گردد.
• روش ازدیاد مجدد فشار استاتیک:
  پس از دانستن و تعیین حجم هوای عبوری در این روش، تعیین اندازه کانال در یک مسیر به گونه ای است که افزایش فشار استاتیک (ازدیاد مجدد فشار استاتیک در اثر کاهش سرعت) در هر انشعاب یا دریچه انتهایی فقط بر افت اصطکاک در همان قسمت غلبه کند، بنابراین در این روش فشار استاتیک قبل از دریچه انتهایی با فشار استاتیک در هر انشعاب یکسان می باشد. برای محاسبه و طراحی کانال ها با استفاده از روش ازدیاد مجدد فشار استاتیک، ابتدا با دانستن حجم هوای عبوری و مراجعه به جدول فوق سرعت شروعی و ابعاد کانال اصلی را برای کانال اصلی و نزدیک به فن در نظر می گیریم. ابعاد دیگر قسمت های کانال و انشعابات نیز از نمودار ( نسبت L/Q) و نیز نمودار ازدیاد فشار استاتیک در سیستم سرعت کم به دست می آید.



بازیافت فشار استاتیک در سیستم کانال هوا با سرعت کم

جهت دریافت اطلاعات تکمیلی مورد نیاز محاسبات کانال ها به کتاب های مرجع تهویه مطبوع مراجعه فرمائید.

مقایسه کانال های از پیش عایق شده با کانال های گالوانیزه

صرف نظر از قیمت ارزان تر کانال های گالوانیزه نسبت به کانال های از پیش عایق شده و نیز الزام استفاده از کانال های گالوانیزه برای کاربردهایی مانند کانال کولر آبی، استفاده از کانال های از پیش عایق شده دارای مزایایی به شرح زیر می باشد.

• نصب اکسپوز:
  پانل های کانال های از پیش عایق شده پس از ساخت، ظاهری بسیار زیبا و شکیل دارند. به همین دلیل می توان آنها را بدون هیچ گونه هزینه اضافی و به صورت اکسپوز (به صورت نمایان) اجرا نمود و همچنین استفاده از آنها در ساختمان های بدون سقف کاذب مانند سوله ها و ... نیز مناسب می باشد. علاوه بر این به دلیل دارا بودن لایه خارجی با قابلیت رنگ پذیری، امکان رنگ آمیزی دلخواه آنها وجود دارد.
• صرفه جویی انرژی:
  با توجه به اینکه کانال های از پیش عایق شده نیاز به عایق نداشته و پرت حرارتی نیز ندارد (ضریب حرارتی بسیار پایین K=0.01) عملا با کاهش هزینه های انرژی، صرفه جویی ۲۵٪ در مصرف انرژی به همراه داشته و بازگشت سرمایه را به دنبال دارند.
• طول عمر مفید:
  کانال های از پیش عایق شده به دلیل روکش آلومینیوم در دو طرف فوم دارای عمر بسیار بالاتر (10 برابر بیشتر نسبت به کانال های گالوانیزه) و مقاومت بیشتری در برابر اشعه های خورشید، نسبت به کانال های گالوانیزه دارند. از آنجایی که کانال های از پیش عایق شده دارای روکش آلومینیومی هستند، در شرایط آب و هوایی مختلف از جمله نقاطی با رطوبت بالا دچار خوردگی وفرسودگی نشده، در صورتی که کانال های گالوانیزه دچار خوردگی شده وطول عمر پایینی دارند.
• سرعت ساخت و نصب:
  سرعت ساخت ون با کانال های از پیش عایق شده بیش از 10 برابر سرعت ساخت و نصب کانال های گالوانیزه بوده ودر برخی از موارد در کانال های گالوانیزه با ابعاد بزرگ نیاز به ماشین آلاتی نظیر جرثقیل و تجهیزاتی مانند دستگاه های برش می باشد. اما در کانال های از پیش عایق شده به دلیل داشتن وزن بسیار سبک تر، نیازی به ابزار خاص و ماشین آلات سنگین نداشته و همچنین برای پرسنل اجرایی از ایمنی بیشتری در قیاس با کانال های گالوانیزه برخوردار می باشند.
• وزن:
  وزن کانال های از پیش عایق شده یک هفتم وزن کانال های گالوانیزه می باشد که در محاسبات بار سازه نیز موثر است.
• هوا بندی :
  به دلیل استفاده از چسب های آنتی باکتریال فلنچ های مخصوص در کانال های از پیش عایق شده درز بندی کامل انجام شده و از اتلاف جریان هوای درون کانال جلوگیری می نماید.
• آلودگی صوتی:
  کانال های از پیش عایق شده به دلیل داشتن ضخامت عایق موجب دمپ صدا گردیده و نتیجتا آکوستیک صدا بوده و تا ۲۰ دسیبل صدا را خنثی می نمایند. اما کانال های گالوانیزه علاوه بر انتقال صدا در قسمت های با زایده نیز تولید آلودگی صوتی می نمایند.
• بهداشت:
  در کانال های گالوانیزه به علت پروسه ساخت آن در گوشه های کانال محل رشد باکتری و قارچ می باشد. در صورتی که در کانال های از پیش عایق شده به دلیل استفاده از آلومینیوم و یون نقره در ساخت آن در مقابل رطوبت نفوذ ناپذیر بوده واز رشد قارچ و باکتری جلوگیری می نماید.
• ایمنی :
  فوم پلی اورتان که از آن برای عایق کردن کانال های پیش عایق استفاده می شود، فاقد هر گونه مواد سمی از جمله CFC و HCFC بوده و در هنگام آتش سوزی هیچ گونه گاز سمی تولید نمی گردد. در صورتیکه انواع عایق های مورد استفاده مرسوم در کانال های گالوانیزه (مانند پشم سنگ،پشم شیشه وعایقهای الاستومری) علاوه بر سرطان زا بودن در هنگام آتش سوزی نیز گازهای سمی وخطرناکی تولید می نمایند.

 دمـاتجهیــز؛ بررسی، انتخاب و قیمت تجهیزات تهویه و تأسیسات (از سال ۱۳۸۳)

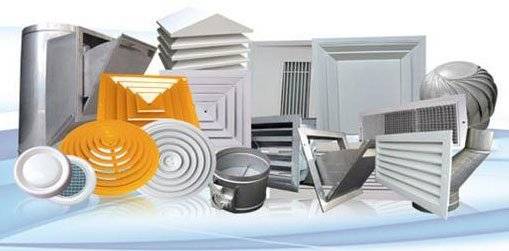

دریچه های توزیع هوا

به طور کلی به منظور توزیع و یا مکش مناسبتر هوا در اتاق یا فضای مورد تهویه، از دریچه های توزیع یا مکش هوا استفاده می شود. با توجه به اینکه معمولاً سطح مقطع مفید دریچه ها بزرگ تر از ابعاد شاخه کانال مربوطه می باشد، در نتیجه سرعت عبور هوا از دریچه کمتر از سرعت عبور هوا در کانال خواهد بود.
توجه داشته باشید هرگونه تغییر در ابعاد کانال و اتصال دریچه به کانال باید به تدریج و حداکثر با زاویه 15 درجه گسترش پیدا کند. در غیر این صورت سرعت هوا در کانال و در وسط دریچه از حد مجاز فراتر رفته و برای ساکنین صدای مغشوش و آلودگی صوتی ایجاد می نماید. دریچه ها از نظر سطح مقطع به دو صورت گرد و چهارگوش بوده و از نظر جنس عمدتا از جنس فلز یا آلومینیوم می باشند. همچنین از انواع ساده و دمپردار برخوردار بوده که نوع دمپردار آن خود به دو صورت دمپر دستی و دمپر موتوری عرضه می شود.

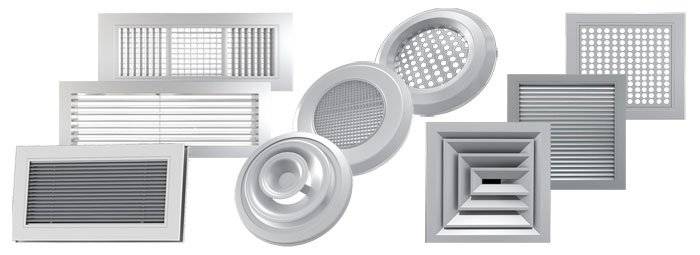

انواع دریچه های توزیع هوا

• دریچه های مشبک
• دریچه های شکاف دار
• دریچه های سقفی

دریچه های هوا مشبک

اینگونه دریچه ها نسبتاً پره کوچکی دارند و می توانند نتیجه ی اثربخشی ناچیزی داشته باشند که موجب می شود از این نوع دریچه ها بیشتر به عنوان دریچه تخلیه یا برگشتی استفاده کنند. اما به ندرت برای دریچه ورودی هم استفاده می شوند.

• دریچه با پره های میله ای شکل ثابت
• دریچه با پره های میله ای شکل قابل تنظیم

دریچه های هوا شکاف دار

این نوع دریچه ها ممکن است چندین شکاف گسترده داشته باشند و تا 10% سطح آزاد را شامل می شوند. کار آن شبیه دریچه های با پره میله ای شکل با همان cfm و فشار استاتیک است اما وزش آن به دلیل مکش بیشتر در دهانه خروجی، کوتاهتر است و به دو مدل زیر تقسیم می شوند.

• دریچه های خروجی پخش کن
• دریچه های مکش داخلی

دریچه های سقفی

دریچه های سقفی که گاهی چراغ اتاق را هم در آن ها جاسازی می کنند عمل توزیع هوا را از قسمت سقف سازه انجام می دهند. دریچه های سقفی به دو دسته تقسیم می شوند:

• دریچه سقفی مشبک
• دریچه سقفی سینی شکل


  سرعت های مندرج در این جدول بر اساس سطح مفید دریچه تعیین شده اند، یعنی سطحی که حاصل ضرب ابعاد دریچه منهای سطوح تیغه های دریچه حاصل می آید.

خرید کانال و دریچه هوا

کانال هوا از نظر نوع متریال ساخت به انواع کانال هوا گالوانیزه، فلکسیبل پلاستیکی، فلکسیبل فلزی و پیش عایق شده تقسیم می‌گردد. در هنگام خرید و نصب کانال و دریچه هوا می‌بایست نوع جنس مورد نیاز و همچنین اندازه استاندارد مسیر ورود و خرج هوا را در نظر داشته باشید. همچنین کانال هوا باید از مقاومت بالایی برخوردار باشد و به خوبی پیاده سازی گردد تا در دراز مدت از مشکلات و آسیب‌های احتمالی جلوگیری شود.
در مجموعه تخصصی و فروشگاهی دماتجهیز، اطلاعات فنی ده ها مدل از انواع کانال و دریچه هوا، از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

قیمت کانال و دریچه هوا

اولین و مهم‌ترین آیتم در تعیین قیمت کانال هوا، نوع ورق مصرفی است. از جمله دیگرعواملِ دخیل در قیمتِ کانال و دریچه هوا، قیمت قطعات و اتصالاتِ مربوط به کانال هوا می‌باشد. برای مثال قیمت انواع زانوها، سه راهی‌ها، تبدیل‌ها، چهارراه‌ها، رابط‌ها، فلنچ‌ها و ساپورت‌ها می‌باشد که هر کدام از این آیتم‌ها دارای قیمت مشخصی در لیست قیمت کانال و دریچه هوا می‌باشند.
کلیه کانال‌ها و دریچه هوا ارائه شده در مجموعه تخصصی دماتجهیز دارای شناسه کالا و قیمت مناسب بوده و تخفیف‌های مورد نظر مصرف کنندگان در این قیمت‌ها لحاظ گردیده است.

سفارش خرید و گارانتی کانال و دریچه هوا

• در سایت مرجع و فروشگاهی دماتجهیز، اطلاعات فنی و قیمت تضمین شده انواع کانال و دریچه هوا، با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
• چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم‌گیری برای خرید انواع کانال های هوا فلکسیبل، گالوانیزه، پیش عایق شده و همچنین دریچه های هوا مشبک، شکاف دار و سقفی مورد نیاز دارید، می‌توانید پس از تماس با مجموعه دماتجهیز و شماره‌های داخلی 117 – 119 – 120 – 126 - 317 ، از کارشناسان فروش بخش تجهیزات تهویه مطبوع مشاوره بگیرید و سوالات خود را مطرح نمایید.
