مینی چیلر

نکات مهم انتخاب انواع مینی چیلر :

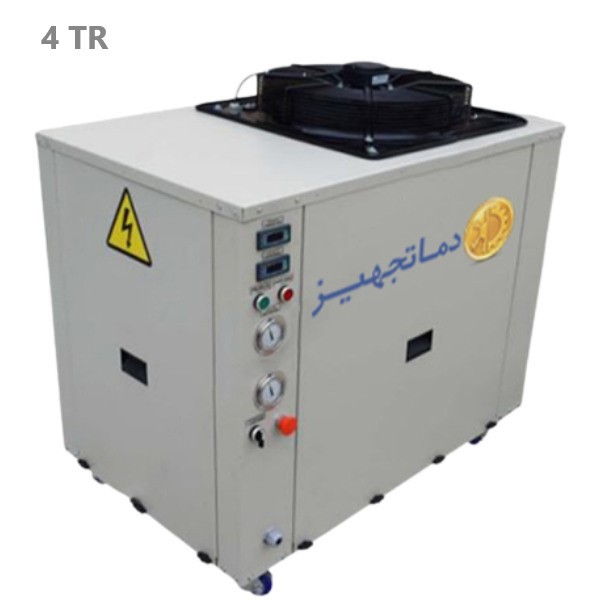

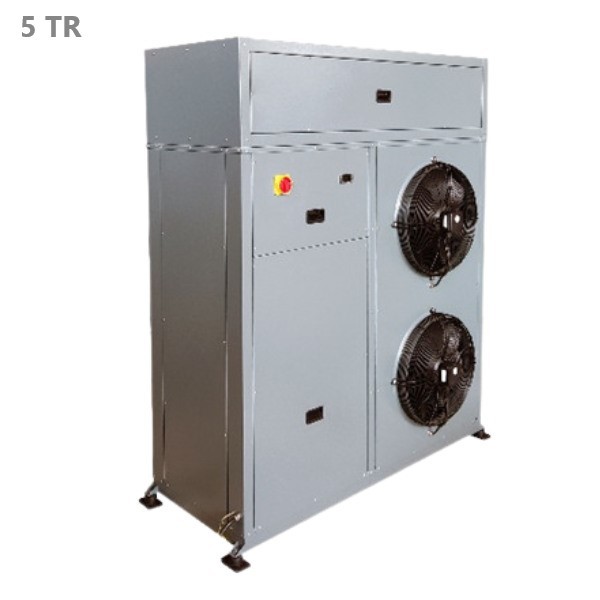

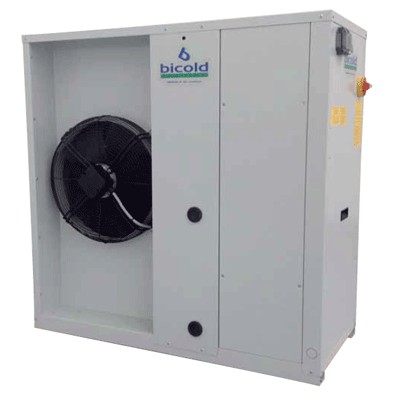

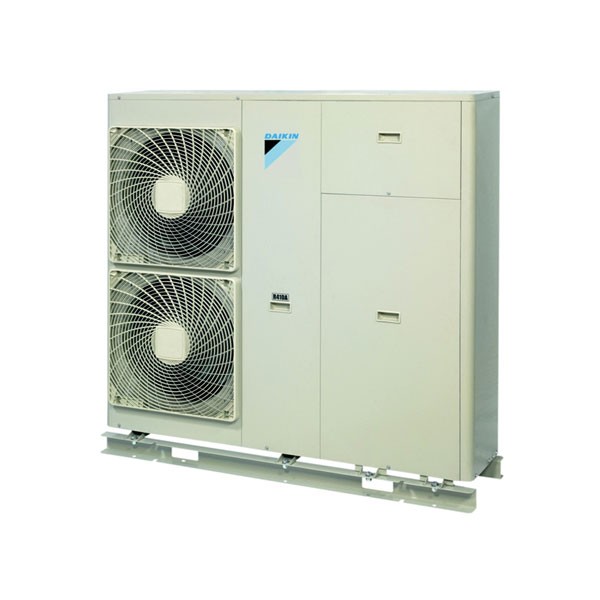

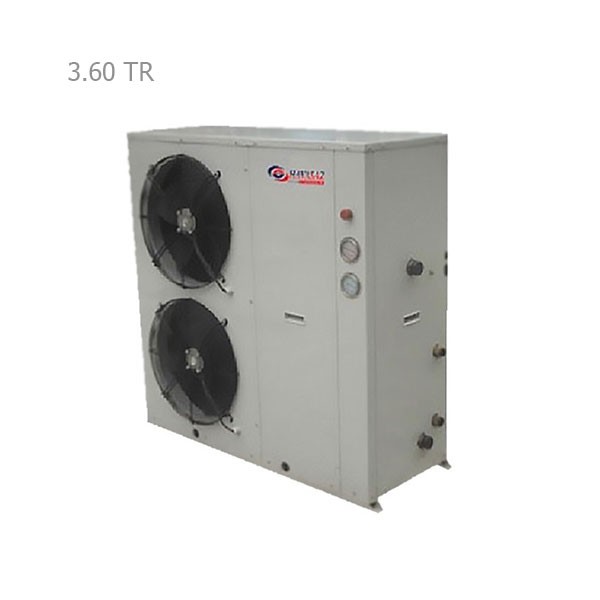

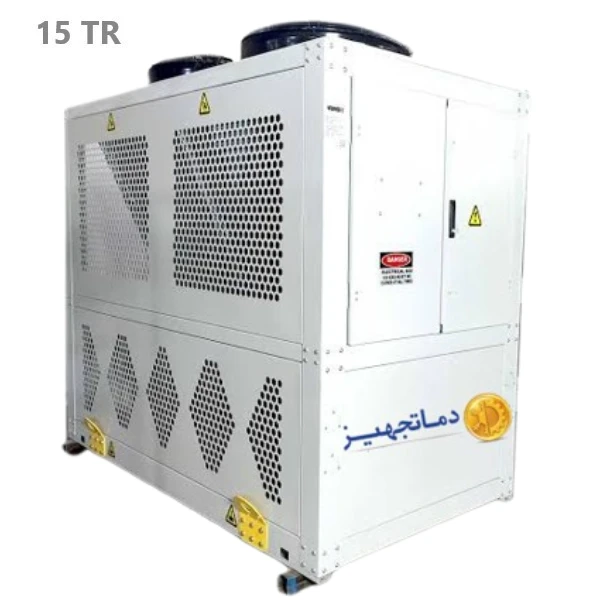

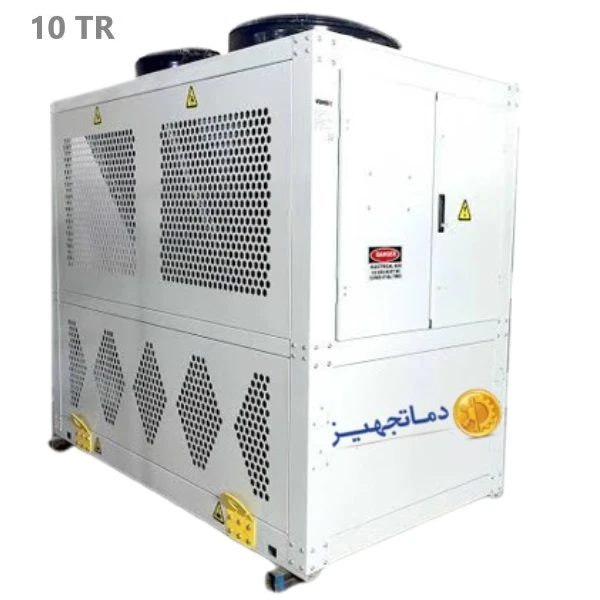

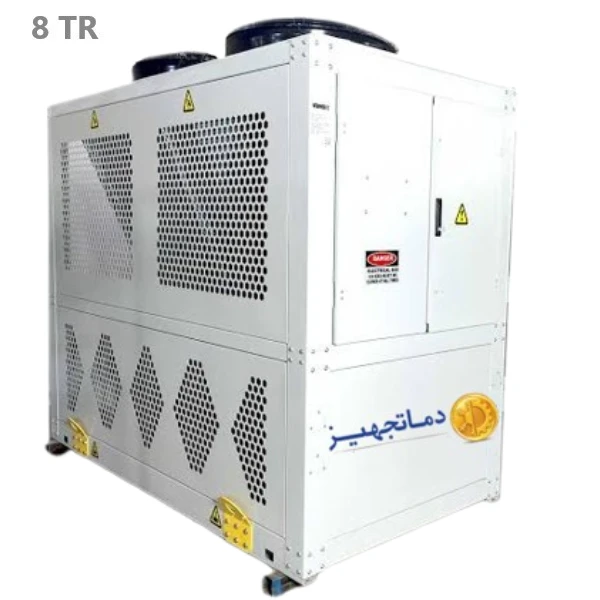

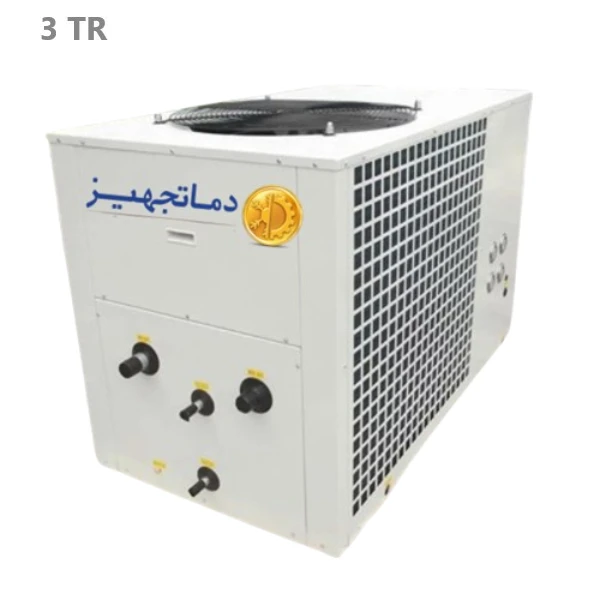

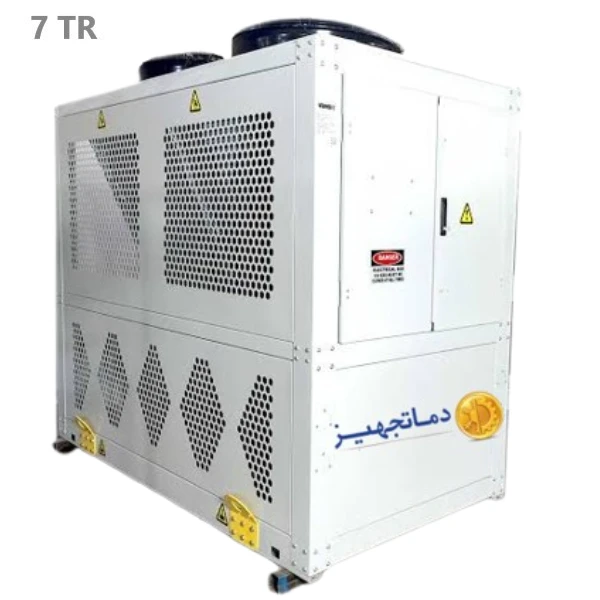

ميني چيلر: مینی چیلر یا چيلر آپارتمانی در اصل چيلرهای هوایی كوچک و کم صدایی هستند که دارای ظرفیت کمتر از 20 تن تبرید بوده و براي آپارتمان ها، ویلاها و ساختمان هايي كه می خواهند سرمايش و حتي گرمايش مستقلي داشته باشند و مشكلات مربوط به موتورخانه مركزی را تحمل نكنند به كار مي رود.

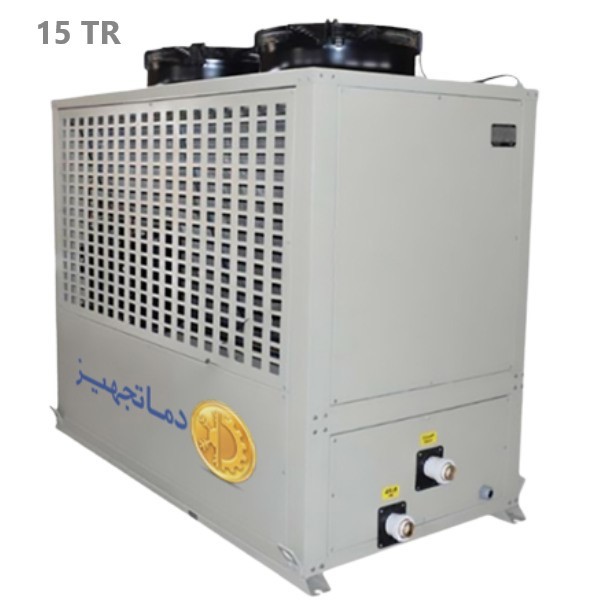

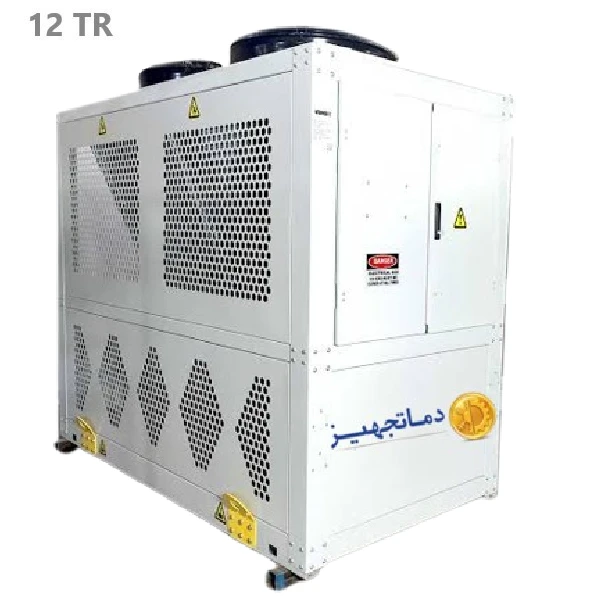

مينی چيلر ها که سیکل تبرید آنها بر اساس ظرفیت دارای یک یا چند کمپرسور اسکرال و با یک یا چند مدار می باشد، معمولاً در تراس یا پشت بام ساختمان نصب می شوند و با خنك كردن آب در اواپراتور آن را به داخل ساختمان منتقل کرده و اين آب با جریان در کویل فن كويل ها، سرمایش مورد نظر هریک از فضاهای داخلی ساختمان را تامین می نماید.

از مزایای استفاده از مینی چیلر ها میتوان به موارد زیر اشاره کرد:

• دو فصل بودن سیستم مینی چیلر
• استقلال کامل هزینه تهویه مطبوع واحدها از یکديگر
• عدم و جود سر و صدای حرکت باد بدليل حذف کانال در مینی چیلر
• استهلاک، لرزش و صدای کمتر و همچنین طول عمر بالا به دلیل تعداد کم قطعات متحرک
• قابلیت قرارگیری در فضای آزاد مثل سطح پشت بام یا تراس
• عدم نیاز به فضای نصب زیاد بدلیل ابعاد و وزن بسیار پایین
• ضریب اطمینان بالا، قابلیت تامین تناژ پایین، مصرف پایین برق
• تعمیر و نگهداری آسان و هزینه نگهداری بسیار پایین
• قابلیت کارکرد در مناطق خشک و حاره ای
• عدم نیاز به برج خنک کننده در سیستم مینی چیلر
• عدم یخ زدگی به دلیل استفاده از اواپراتور صفحه ای از جنس استنلس استیل
• استقلال دمای اتاق ها از یکدیگر
• عدم انتقال صدای اتاق ها به یکدیگر



مقایسه مینی چیلر با داکت اسپلیت:

• با توجه به سوالات مکرر سازندگان واحدهای مسکونی در خصوص مقایسه هزینه تهیه و اجرا و بهره برداری داکت اسپلیت با مینی چیلر (+ فن کویل ها) برای هر واحد مسکونی، طبق محاسبه و برآورد و تجربه کارشناسان فروش شرکت دماتجهیز، انجام صحیح برآورد و مقایسه این هزینه ها به عوامل متعددی مانند برند انتخابی، متراژ زیر بنای واحد، محل و چگونگی اجرا و ... بستگی دارد.
  اما در شرایط نرمال طبق برآوردها، هزینه تمام شده خرید، نصب و اجرای مینی چیلر (+ فن کویل سقفی) حدود 40% بیشتر از هزینه خرید، نصب و اجرای سیستم داکت اسپلیت برای واحد مسکونی مشابه و با برند مشابه می باشد.
• در زمینه هزینه های بهره برداری که عمدتا شامل هزینه برق مصرفی + هزینه تعمیرات دوره ای و شارژ گاز مبرد می باشد نیز تفاوت چندانی بین هزینه مصرف برق و دیگر هزینه های بهره برداری داکت اسپلیت و مینی چیلر نمی باشد.

با توجه به اطلاعات فنی و قیمت های مناسب ارائه شده انواع مینی چیلر در سایت تخصصی و معتبر دماتجهیز، صمیمانه امیدواریم شما کاربر گرامی ضمن مطالعه مشخصات فنی کامل ارائه شده، با اطمینان خاطر از گارانتی اصلی+تحویل سریع محصولات، دماتجهیز را جهت خرید محصول مورد نیاز خود (از یک محصول تا خرید عمده برای شرکت ها و پروژه های ساختمانی) در سراسر کشور و حتی در کشورهای همسایه و منطقه خاورمیانه انتخاب فرمائید.

عملکرد و اجزای مینی چیلر:

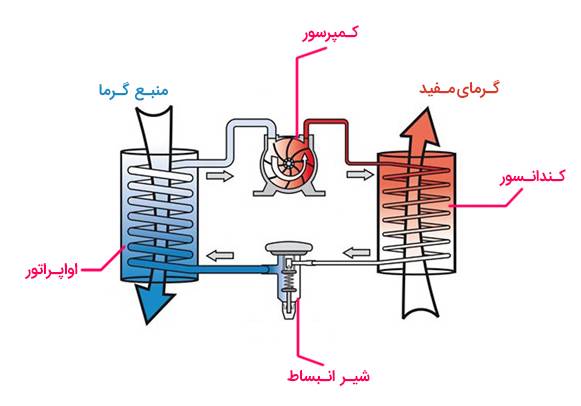

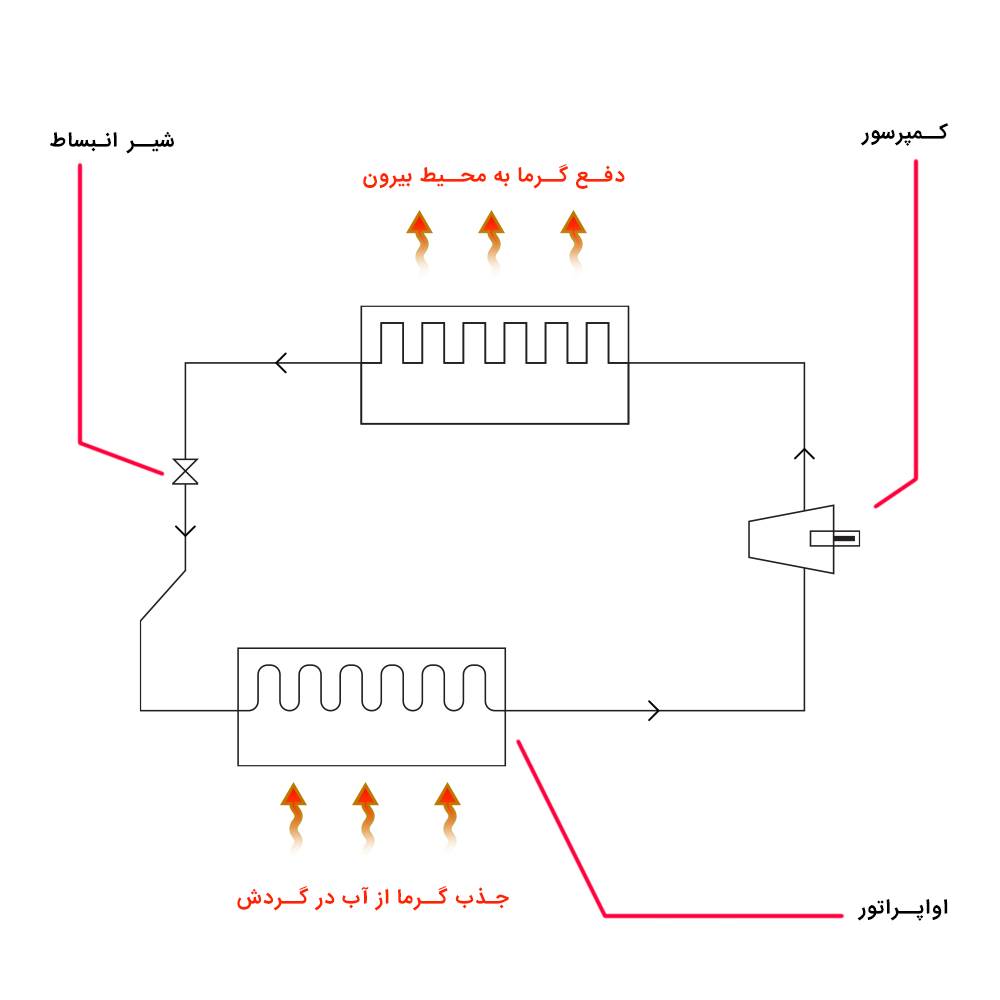

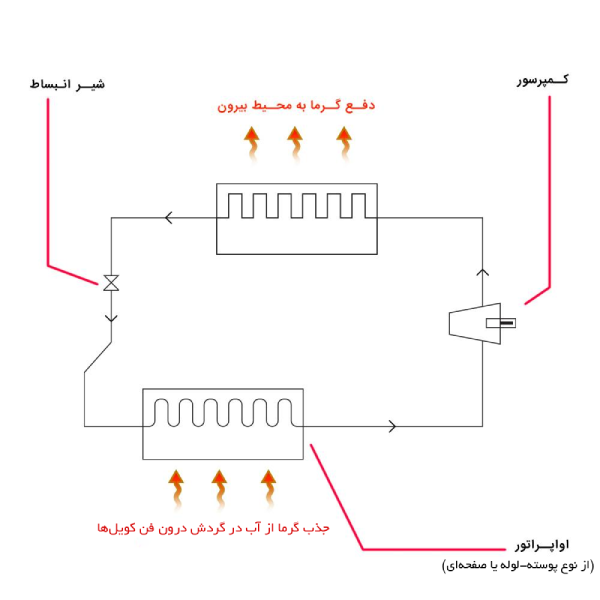

مینی چیلر ها معمولاً چیلر های هواخنک با ابعاد و ظرفیت کوچک تر هستند که عملکرد آنها به این صورت است: گاز مبرد توسط کمپرسور مینی چیلر های هوایی فشرده می گردد. گاز متراکم شده با فشار و دمای بالا وارد کندانسور شده و توسط آب یا هوای محیط خنک شده و به صورت مایع در می آید و این مایع مبرد با عبور از شیر انبساط (Expansion Valve) یا لوله موئین که کار آن شکستن فشار مایع می باشد، در دمایی پائین قرار می گیرد تا بتواند پس از ورود به کویل اواپراتور گرمای آب داخل اواپراتور را جذب نماید. به دلیل فشار کمتر اواپراتور نسبت به کندانسور، مایع مبرد تبخیر می شود که گرمای مورد نیاز این عمل تبخیر از آب جریان یافته سیستم تهویه مطبوع درون اواپراتور تامین می شود، در نتیجه آب سیستم تبرید درون اواپراتور سرد می گردد و سپس توسط سیستم پمپ های سیرکولاتور به کویل آب سرد فن کویل ها و هواسازها جهت ایجاد هوای خنک در محل مورد نظر منتقل می شود. پس از این فرآیند مجددا با مکش کمپرسور گاز ناشی از تبخیر، به سمت کمپرسور حرکت نموده و این سیکل ادامه می یابد.

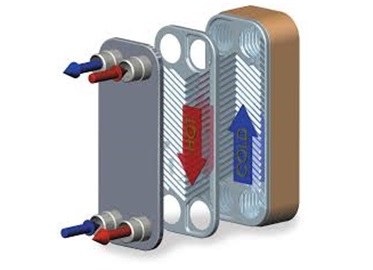

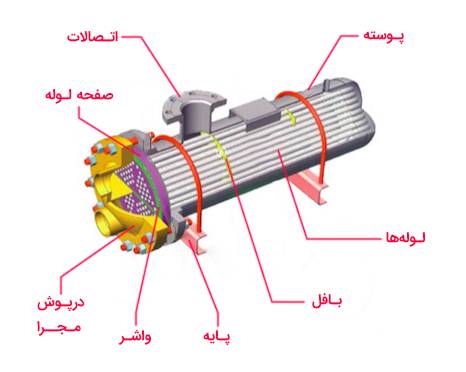

اواپراتور یا مبدل حرارتی مینی چیلرها که در دو نوع پوسته – لوله ای و صفحه ای موجود است، وظیفه خنک کردن آب در مدار برودتی ساختمان را برعهده دارد. به این ترتیب که در اواپراتور لوله های گاز مبرد و لوله های آب مدار برودتی قرار دارند و طی جریان تبخیر مایع برودتی و دریافت گرما توسط گاز، آب سیستم خنک می شود و در صورت استفاده از مبدل حرارتی صفحه ای با استفاده از تعداد زیادی صفحات فلزی نازک، موجب تبادل حرارت بالا بین سیال گرم و سرد می شود. اساس عملکرد این نوع مبدل به این شکل است که از دو جهت مخالف سیال سرد و گرم وارد مبدل می شوند. سیالات وارد شده به صورت یکی در میان بین صفحات فلزی جریان می یابند و با یکدیگر تبادل گرما می کنند.

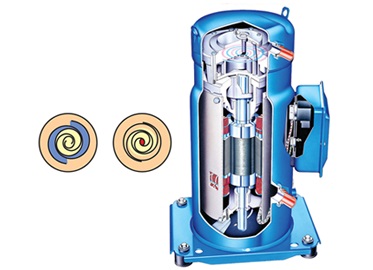

کمپرسورها در مینی چیلرهای تراکمی از نوع اسکرال می باشند. مینی چیلرها در ظرفیت های پائین و برای یک واحد مسکونی استفاده شده و نیروی محرکه در مینی چیلر ها از برق شهری یک و سه فاز تامین می شود.

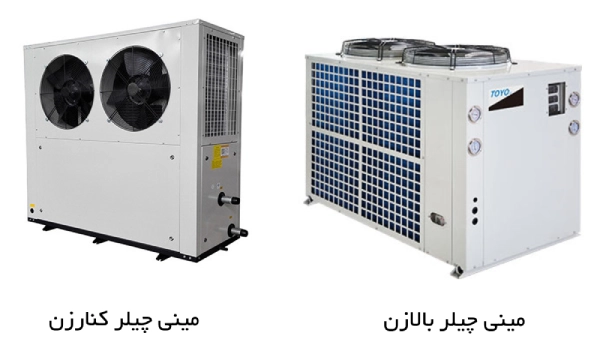

کندانسور هوایی در مینی چیلرها از تعدادی کویل مسی همراه با فین های عموماً آلومینیومی تشکیل شده است که توسط فن های آکسیال بزرگ، این عملیات خنک کنندگی انجام می پذیرد.

بعضي ميني چيلرها كه گرمايشي نيز مي باشند (دارای Heat pump) مي توانند آب گرم مورد نياز فن كويل ها در زمستان را نيز فراهم نمايند.





به طور کلی کارشناسان تاسیسات برای محاسبه ظرفیت چیلر مورد نیاز هر پروژه که بر مبنای محاسبه دقیق ظرفیت بار برودتی کل انجام می گردد، علاوه بر محاسبه پارامترهایی مانند شرایط جغرافیایی (Ambient Temperatur) و دمای طرح خارج تابستان، ارتفاع از سطح دریا، رطوبت نسبی هوا، نوع کاربری ساختمان (دمای طرح داخل)، نوع مصالح به کار رفته و اجرای نمای ساختمان، جهت قرارگیری ساختمان نسبت به زاویه تابش خورشید، تعداد طبقات و سطح زیر بنای ساختمان ،تعداد نفرات و تجهیزات کوچک و بزرگ الکتریکی داخل ساختمان و ...، به حجم آب سرد مورد نیاز و ضرایب اطمینان کافی در عملکرد چیلر توجه می نمایند. اما چنانچه مایل به استفاده از امکان محاسبه سر انگشتی (فاز 1) چیلر مورد نیاز ساختمان های مسکونی و اداری در شرایط آب و هوایی مانند تهران باشید، می توانید به ازای هر 100 متر مربع از ساختمان به طور تقریبی ظرفیت نامی 4 تن تبرید را در نظر بگیرید.

استفاده از مینی چیلر همراه با فن کویل علاوه بر مزایای عدیده زیر این امکان را فراهم می آورد تا هنگام تغییر فصل در پاییز یا بهار که ممکن است تعدادی از ساکنین تمایل به استفاده از سیستم گرمایی داشته و برخی دیگر به استفاده از سیستم سرمایی تمایل داشته باشند، هر واحد آپارتمان قادر به انتخاب و اعمال سلیقه شخصی خود در تامین دمای هوای مطلوب در واحد خود باشد.

همچنین با نصب مینی چیلر در ساختمان های قدیمی که چیلر مرکزی آنها از کار افتاده و یا از راندمان مطلوب برخوردار نیست ، دیگر نیازی به نصب و استفاده از سایر تجهیزات گران قیمت تهویه مطبوع نمی باشد، زیرا از آنجا که فن کویل ها و شبکه لوله کشی از قبل درون ساختمان وجود دارند، با نصب مینی چیلر میتوان سرمایش مطبوع و مورد نظر را به دست آورد.

اطلاعات تکنیکی در طراحی مدار چیلرهای تراکمی:

• فری کولینگ در چیلر های هوایی Free Cooling
• سوپر هیت مبرد در خط مکش چیلر تراکمی Super Heat
• سابکول در کندانسور چیلر تراکمی Subcool
• پمپ داون کردن چیلر تراکمی Pump Down



در گروه مینی چیلر های سایت دماتجهیز، اطلاعات فنی دهها مدل از انواع مینی چیلر های شرکت های معتبر جهت بررسی و خرید شما کارشناسان و کارفرمایان گرامی ارائه گردیده است.

• با توجه به تنوع و گستردگی محصولات و برندهای ارائه شده در سایت مرجع دماتجهیز از یک طرف و توانایی این شرکت در ارائه بیشترین تخفیف ها همراه با گارانتی اصلی شرکت های تولید کننده (به دلیل ارتباطات و سفارشات مداوم دماتجهیز با تولید کنندگان معتبر)، شما می توانید کلیه تجهیزات مورد نیاز سرمایش وگرمایش پروژه خود، از برندهای مختلف را بصورت یکجا از طریق شرکت دماتجهیز تهیه نموده و خود را از دردسر های تماس و پیگیری با شرکت های مختلف معاف نمایید.

سفارش از شما ، پیگیری از ما

سخنی با کارفرمایان، مشاوران و پیمانکاران محترم پروژه ها:

• با توجه به تنوع و گستردگی محصولات و برندهای ارائه شده در سایت مرجع دماتجهیز از یک طرف و توانایی این شرکت در ارائه بیشترین تخفیف ها همراه با گارانتی اصلی شرکت های تولید کننده (به دلیل ارتباطات و سفارشات مداوم دماتجهیز با تولید کنندگان معتبر)، شما می توانید کلیه تجهیزات مورد نیاز سرمایش وگرمایش پروژه خود، از برندهای مختلف را به صورت یکجا از طریق شرکت دماتجهیز تهیه نموده و خود را از دردسر های تماس و پیگیری با شرکت های مختلف معاف نمایید.
• همچنین به منظور ایجاد بیشترین حس اعتماد و اطمینان خاطر شما عزیزان، شرکت دماتجهیز قادر به ارائه فاکتور و برگه گارانتی شرکت سازنده محصولات به نام شما یا شرکت شما، همزمان با تحویل کالا نیز می باشد. ضمنا شما می توانید از امکان فروش اقساطی دماتجهیز برای خرید انواع مینی چیلر بهره مند شوید.

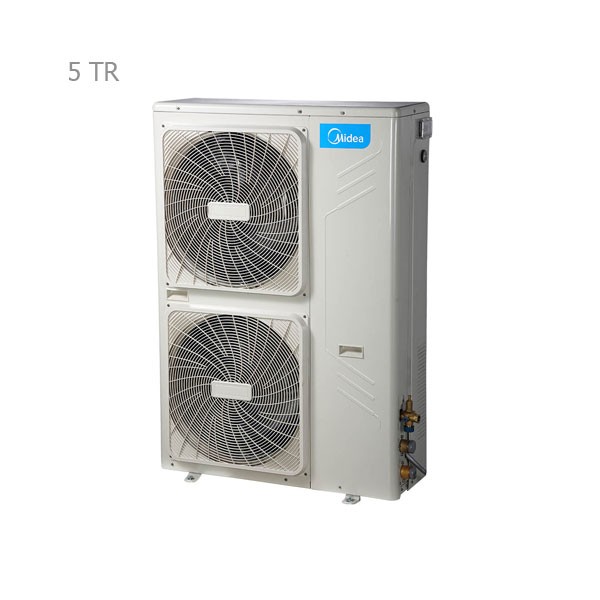

• کاربر گرامی، ضمن تشکر از جنابعالی جهت اطمینانی که به نظرات فنی کارشناسان فروش دماتجهیز دارید، لازم به ذکر است اصولا تعیین و انتخاب برند محصول موردنظر براساس سابقه ، قدرت برند ، خدمات و قیمت محصول نهایتا توسط خریدار تعیین میگردد. اما در زمینه مینی چیلر ها، اغلب کاربران و خریداران برندهای پرفروشی مانند میدیا ، آکس و دماتجهیز را با توجه به کیفیت، قیمت و خدمات بعد از فروش آنها انتخاب و خرید می‌نمایند.

1M³ = 35.315 Ft.³ 1K.Cal. = 4 B.T.U. 1 Atm. = 14.7 P.S.I. 1 G.P.M. X 0.2271 = 1M³/hr 12000 B.T.U. = 1Ton of Ref. 1M³/hr = 0.588 C.F.M
