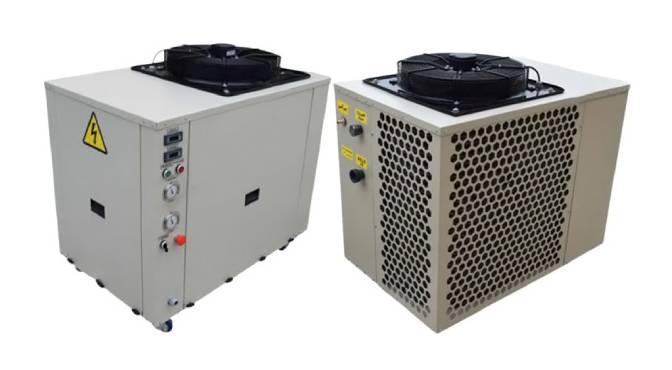

مینی چیلر

مینی چیلر یا چیلر آپارتمانی یکی از تجهیزات پیشرفته است که به عنوان سیستم‌ تهویه مطبوع مستقل در واحدهای آپارتمانی، ویلاها و... استفاده می‌شود. در ادامه مشخصات فنی، برندها، نحوه بررسی و بهترین قیمت خرید انواع مینی چیلر ارائه گردیده است.

راهنمای بررسی و انتخاب انواع مینی چیلر

مينی چيلرها که سیکل تبرید آنها بر اساس ظرفیت دارای یک یا چند کمپرسور اسکرال همراه با یک یا چند مدار می باشد، معمولاً در تراس یا پشت بام ساختمان نصب می شوند و با خنك كردن آب در اواپراتور، آن را به داخل ساختمان منتقل کرده و اين آب با جریان در کویل فن كويل‌ها، سرمایش مورد نظر هریک از فضاهای داخلی ساختمان را تامین می نمایند.

انواع مینی چیلرها

انواع مینی چیلرهای هواخنک معمولا در دونوع مینی چیلرهای آپارتمانی و مینی چیلرهای صنعتی در بازار تولید و عرضه می‌گردد.

مینی چیلر خانگی

مینی چیلرهای آپارتمانی با توجه به محدودیت ظرفیت در آنها معمولا از 2 الی 10 تن برودتی تولید و عرضه میگردند. از مینی چیلر آپارتمانی علاوه بر خنک کردن منازل مسکونی، ویلاها و آپارتمان ها بر سرمایش واحدهایی نظیر فروشگاه، مغازه، اداره نیز استفاده میگردد. کمپرسور بکار رفته در مینی چیلرهای خانگی از نوع اسکرال می باشد.

مینی چیلرهای صنعتی

همانطور که از نام این مینی چیلر پیداست از این نوع مینی چیلر در صنعت و به منظور جذب گرما از ماشین آلات صنعتی و جلوگیری از افزایش دمای آنها در جهت تولید فرایند محصول استفاده می‌گردد. تنها تفاوت عمده بین مینی چیلر خانگی و صنعتی در نوع کمپرسور مورد استفاده در آنها می باشد. معمولا کمپرسور بکار رفته در مینی چیلرهای صنعتی از نوع پیستونی با شرایط کاری متنوع تر و قابلیت تعمیر آنها (برخلاف کمپرسورهای اسکرال که غیر قابل تعمیر هستند) می باشد.

مزایای مینی چیلر

• دو فصل بودن سیستم مینی چیلر
• قابلیت کارکرد در مناطق خشک و حاره ای
• تعمیر و نگهداری آسان و هزینه نگهداری معقول
• عدم نیاز به برج خنک کننده در سیستم مینی چیلر
• استقلال کامل هزینه تهویه مطبوع واحدها از یکديگر
• عدم نیاز به فضای نصب زیاد بدلیل ابعاد و وزن پایین
• قابلیت قرارگیری در فضای آزاد مثل سطح بام یا تراس
• عدم انتقال صدای اتاق‌ها به یکدیگر از طریق کانال کولر
• ضریب اطمینان بالا، قابلیت تامین تناژ پایین، مصرف بهینه برق
• استهلاک، لرزش و صدای کمتر و  طول عمر بالا نسبت به چیلرهای مرکزی
• قابلیت تولید هوایی بسیار خنک و مطبوع

کاربرد مینی چیلر در تهویه مطبوع انواع ساختمان‌های مسکونی، اداری

بیشترین کاربرد مینی چیلر در ساختمان و خنک کردن فضای داخلی منازل مسکونی، آپارتمان‌ها، ادارات و فروشگاه‌ها با قابلیت هوای بسیار مطبوع می‌باشد. روش کار به این صورت است که آب به عنوان سیال ناقل حرارت پس از سرد شدن درون مینی چیلر از طریق سیستم لوله کشی رفت و برگشت به سمت فن کویل های نصب شده درون ساختمان پمپاژ می‌گردد. با ورود آب سرد به درون کویل فن کوئل‌ها و از طرفی دمیدن هوا و عبور از میان صفحات این کویل، دمای آن کاهش یافته به نحوی که هوای بسیار خنک و مطبوعی را برای کاربران به ارمغان می‌ آورد.

کاربرد مینی چیلر در صنعت

استفاده از مینی چیلرها تنها برای تهویه مطبوع ساختمان ها محدود نمی شود و کاربرد دیگر این دستگاه در صنعت میباشد.
در بیشتر کارخانجات صنعتی نظیر صنایع غذایی، صنایع پلاستیک، صنایع فولاد، داروسازی، صنایع بهداشتی، شیشه سازی و ... که در پروسه و فرآیند تولید محصول در آن‌ها با تولید گرمای زیاد همراه می‌باشد استفاده از مینی چیلرها برای جذب گرما و هدایت آن به محیط بیرون بسیار پر کاربرد می باشد. چراکه افزایش دمای محیط های صنعتی علاوه بر اینکه موجب افزایش دمای فضای داخلی کارخانجات می‌گردد، باعث آسیب های جدی و خسارات مالی زیادی به تجهیزات و قطعات صنعتی می‌شود.

مقایسه مینی چیلر با داکت اسپلیت:

• با توجه به سوالات مکرر سازندگان واحدهای مسکونی در خصوص مقایسه هزینه تهیه و اجرا و بهره برداری داکت اسپلیت با مینی چیلر (+ فن کویل‌) برای هر واحد مسکونی، طبق محاسبه و برآورد و تجربه کارشناسان فروش شرکت دماتجهیز، انجام صحیح برآورد و مقایسه این هزینه‌ها به عوامل متعددی مانند برند انتخابی، متراژ زیر بنای واحد، محل و چگونگی اجرا و ... بستگی دارد.
  اما در شرایط نرمال طبق برآوردها، هزینه تمام شده خرید، نصب و اجرای مینی چیلر (+ فن کویل سقفی) حدود 40% بیشتر از هزینه خرید، نصب و اجرای سیستم داکت اسپلیت برای واحد مسکونی مشابه و با برند مشابه می باشد.
• در زمینه هزینه‌های بهره برداری که عمدتا شامل هزینه برق مصرفی + هزینه تعمیرات دوره ای و شارژ گاز مبرد می باشد نیز تفاوت چندانی بین هزینه مصرف برق و دیگر هزینه‌های بهره برداری داکت اسپلیت و مینی چیلر نمی باشد.

با توجه به اطلاعات فنی و قیمت‌های مناسب ارائه شده انواع مینی چیلر در مجموعه تخصصی و معتبر دماتجهیز، صمیمانه امیدواریم شما کاربر گرامی ضمن مطالعه مشخصات فنی کامل ارائه شده، با اطمینان خاطر از گارانتی اصلی+تحویل سریع محصولات، مجموعه دماتجهیز را جهت خرید محصول مورد نیاز خود (از یک محصول تا خرید عمده برای شرکت‌ها و پروژه‌های ساختمانی) در سراسر کشور و حتی در کشورهای همسایه و منطقه خاورمیانه انتخاب فرمائید.

 دمـاتجهیــز؛ بهترین قیمت ها و برند های تجهیزات تأسیسات ساختمان

نکات مهم در محاسبه ظرفیت مینی چیلر

به طور کلی کارشناسان تاسیسات برای محاسبه ظرفیت چیلر یا مینی چیلر مورد نیاز هر پروژه که بر مبنای محاسبه دقیق ظرفیت بار برودتی کل انجام می گردد، علاوه بر محاسبه پارامترهایی مانند شرایط جغرافیایی (Ambient Temperatur) و دمای طرح خارج تابستان، ارتفاع از سطح دریا، رطوبت نسبی هوا، نوع کاربری ساختمان (دمای طرح داخل)، نوع مصالح به کار رفته و اجرای نمای ساختمان، جهت قرارگیری ساختمان نسبت به زاویه تابش خورشید، تعداد طبقات و سطح زیر بنای ساختمان، تعداد نفرات و تجهیزات کوچک و بزرگ الکتریکی داخل ساختمان و ...، به حجم آب سرد مورد نیاز و ضرایب اطمینان کافی در عملکرد چیلر توجه می نمایند.

اما چنانچه مایل به استفاده از امکان محاسبه سر انگشتی (فاز 1) چیلر مورد نیاز ساختمان‌های مسکونی و اداری در شرایط آب و هوایی مانند تهران، مشهد، کرج، اصفهان، سمنان، شیراز، اربیل، کابل، موصل، کرکوک، سلیمانیه، حلب، مزار شریف، کابل، دمشق و... باشید، می توانید به ازای هر 100 متر مربع از ساختمان به طور تقریبی ظرفیت نامی 4 تن تبرید را در نظر بگیرید.

طبیعتاً برای محاسبه بار سرمایش یا برودت در مناطق جغرافیایی با اقلیم گرم و خشک مانند شهرهای یزد، کرمان، زاهدان، زابل، بغداد، مدینه، کربلا، نجف و... باید ظرفیت برودتی بیشتری نسبت به شرایط معتدل در محاسبات درنظر گرفته شود.

استفاده از مینی چیلر همراه با فن کویل علاوه بر مزایای عدیده زیر این امکان را فراهم می آورد تا هنگام تغییر فصل در پاییز یا بهار که ممکن است تعدادی از ساکنین تمایل به استفاده از سیستم گرمایی داشته و برخی دیگر به استفاده از سیستم سرمایی تمایل داشته باشند، هر واحد آپارتمان قادر به انتخاب و اعمال سلیقه شخصی خود در تامین دمای هوای مطلوب در واحد خود باشد.
همچنین با نصب مینی چیلر در ساختمان‌های قدیمی که چیلر مرکزی آنها از کار افتاده و یا از راندمان مطلوب برخوردار نیست، دیگر نیازی به نصب و استفاده از سایر تجهیزات گران قیمت تهویه مطبوع نمی باشد، زیرا از آنجا که فن کویل‌ها و شبکه لوله کشی از قبل درون ساختمان وجود دارند، با نصب مینی چیلر میتوان سرمایش مطبوع و مورد نظر را به دست آورد.

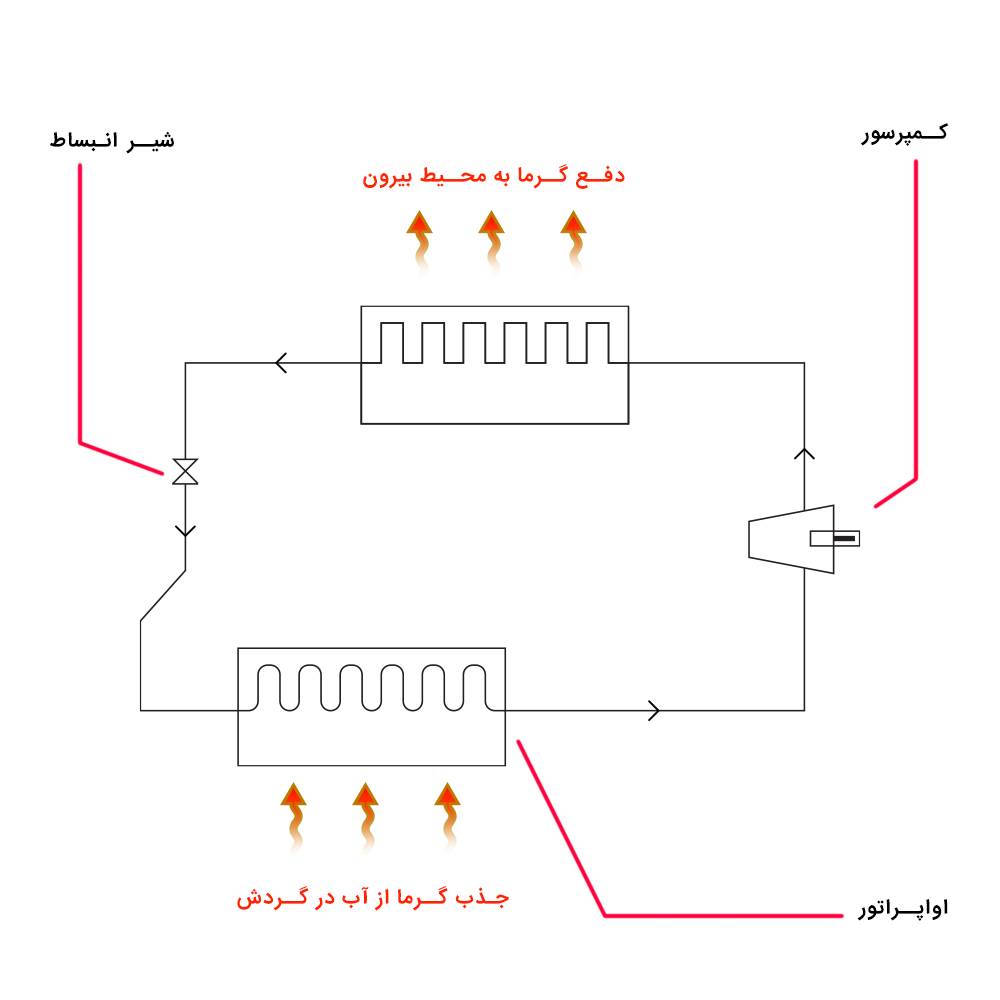

عملکرد مینی چیلر

مینی چیلرها درواقع چیلرهای هواخنک با ابعاد و ظرفیت کوچک تر هستند که عملکرد آنها به این صورت است:
گاز مبرد توسط کمپرسور مینی چیلرهای هوایی فشرده می گردد. گاز متراکم شده با فشار و دمای بالا وارد کندانسور شده و توسط آب یا هوای محیط خنک شده و به صورت مایع در می آید و این مایع مبرد با عبور از شیر انبساط (Expansion Valve) یا لوله موئین که کار آن شکستن فشار مایع است، در دمایی پائین قرار می گیرد تا بتواند پس از ورود به کویل اواپراتور گرمای آب داخل اواپراتور را جذب نماید. به دلیل فشار کمتر اواپراتور نسبت به کندانسور، مایع مبرد تبخیر شده و گرمای مورد نیاز این عمل تبخیر از آب جریان یافته سیستم تهویه مطبوع درون اواپراتور تامین می شود، در نتیجه آب سیستم تبرید درون اواپراتور سرد می گردد و سپس توسط سیستم پمپ‌های سیرکولاتور به کویل آب سرد فن کویل‌ و هواساز جهت ایجاد هوای خنک در محل مورد نظر منتقل می گردد. پس از این فرآیند مجددا با مکش کمپرسور گاز ناشی از تبخیر، به سمت کمپرسور حرکت نموده و این سیکل ادامه می یابد.

اجزاء مینی چیلر

مینی چیلرها متشکل از قطعات و اجزاء مکانیکی و الکترونیکی متنوعی می‌باشند که مهمترین آن‌ها عبارتند از

• کمپرسور از اصلی‌ترین تجهیزات داخلی و در واقع به عنوان قلب تپنده در سیستم مینی چیلرها می باشد که معمولا از نوع اسکرال یا پیستونی می باشند. به طور کلی کمپرسورهای اسکرال از کم استهلاک ترین انواع کمپرسورها بوده که از طول عمر بالاتری برخوردار می باشند. وظیفه اصلی کمپرسور در مینی چیلرها متراکم کردن گاز و هدایت آن به سمت کندانسور می باشد.

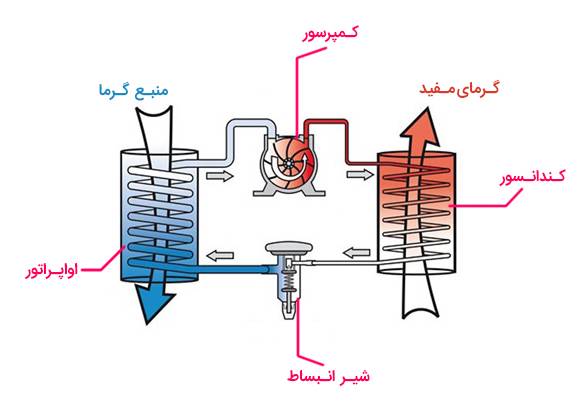

• کندانسور در مینی چیلر در واقع یک نوع مبدل حرارتی بوده که وظیفه اصلی آن دفع حرارت گاز مبرد به محیط بیرون می باشد. بدین صورت که گرمای فضای داخل ساختمان که توسط ماده مبرد جذب شده در کندانسور و در مجاورت با هوا به محیط بیرون منتقل می گردد.

• شیر انبساط: وظیفه اصلی شیر انبساط در مینی چیلر، آمادگی مبرد برای جذب گرما در محفظه اواپراتور می‌باشد. بدین صورت که ماده مبرد پس از عبور از شیر انبساط به صورت ناگهانی فشار و دمای آن کاهش یافته به طوری که آماده جذب گرما از آب و خنک کردن آن می‌گردد. شیر انبساط در مینی چیلرها در دونوع مکانیکی و الکترونیکی می باشد.

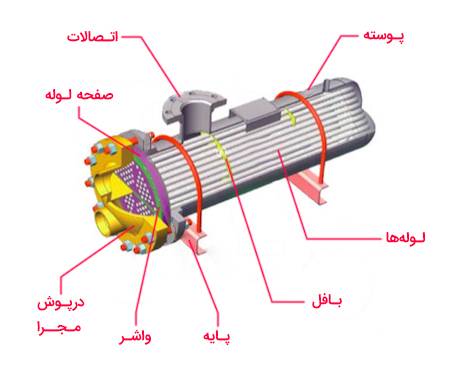

• اواپراتور در مینی چیلر نیز در واقع یک نوع مبدل حرارتی بوده که وظیفه اصلی آن جذب گرمای آب و خنک کردن آن تا دمای 7 درجه سانتی گراد می‌باشد. آب خنک پس از خروج از اواپراتور به سمت فن کوئل پمپاژ می گردد. معمولا اواپراتور در مینی چیلرها از دو نوع shell&tube (پوسته- لوله) و یا صفحه ای می باشند. از مهمترین مزایای استفاده از اواپراتورهای پوسته-لوله قیمت پایین و طول عمر بالای آن و از مزایای اواپراتورهای صفحه ای ابعاد کوچک آن می‌باشد.

• تجهیزات جانبی دیگری نظیر تابلو برق، پمپ آب، منبع انبساط عایق کاری شده، سایت گلاس، شیر سرویس، شیرهای برقی، سیستم محافظ ضد یخ زدگی، محافظ ولتاژ، محافظ جریان آب و .... جزء اجزا مینی چیلر است.

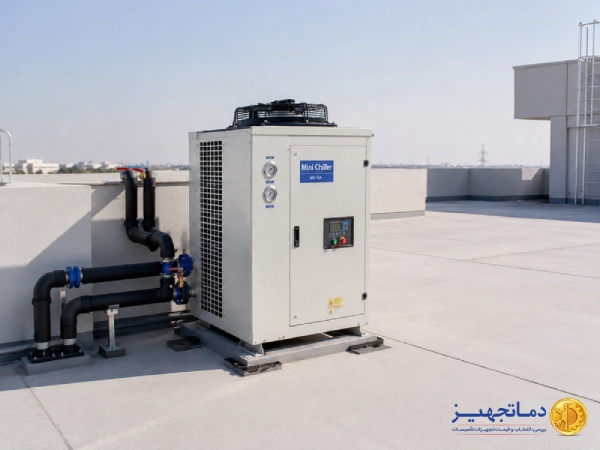

محل نصب مینی چیلر

محل نصب مینی چیلر در ساختمان‌ها و آپارتمان‌های مسکونی، معمولا در تراس یا بالکن ساختمان می‌باشد تا طول لوله کشی ( هزینه خرید و اجرای آن) به حداقل ممکن برسد. اما با توجه به فضای کوچک اغلب آپارتمان‌ها از تراس و بالکن کوچکی برخوردار می باشند، فضای بالکن جوابگوی نصب مینی چیلر نبوده که در چنین حالتی دستگاه را روی پشت بام نصب می‌کنند. از طرفی با توجه به اینکه مینی چیلرها از نوع هوا خنک می باشند لذا نصب این دستگاه ها در پشت‌بام توصیه می‌گردد چرا که معمولا در تراس و بالکن فضای کافی برای به جریان درآمدن و گردش هوا وجود ندارد.

خرید مینی چیلر

قدم اول برای خرید مینی چیلر، باید توجه به ابعاد محل استفاده دستگاه باشد. زیرا، مینی چیلر در انواع مختلف با ظرفیت های هوادهی متفاوتی تولید و عرضه می شود، و شما باید قبل از اقدام به خرید مینی چیلر، متراژ و کاربری محیط خود را در نظر داشته باشید، تا بتوانید انتخاب صحیح و درستی در مدل و ظرفیت هوادهی مینی چیلر، با قیمت مناسب داشته باشید. سپس مواردی مانند میزان مصرف انرژی، ویژگی ها، برند و مزایای مینی چیلر مد نظر، باید مورد بررسی قرار گیرد.
در سایت مجموعه تخصصی دماتجهیز، اطلاعات فنی ده ها مدل از انواع مینی چیلر، از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

قیمت مینی چیلر

قیمت مینی چیلر بر اساس نوع ظرفیت و نوع برند متفاوت است. جهت انتخاب و خرید آسان مینی چیلر ، ابتدا باید برند و ظرفیت مورد نیاز را تعیین کنید. در سایت مجموعه تخصصی دماتجهیز، اطلاعات فنی ده­‌ها مدل از انواع مینی چیلر، از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
لازم به ذکر است کلیه مینی چیلر های ارائه شده در سایت مجموعه تخصصی دماتجهیز دارای شناسه کالا و قیمت مناسب بوده و تخفیف‌های مورد نظر مصرف کنندگان در این قیمت‌ها لحاظ گردیده است.

خرید اقساطی مینی چیلر

مجموعه دماتجهیز جهت سهولت شما مشتریان عزیز، امکان فروش اقساطی را فراهم نموده است. شما می توانید جهت خرید اقساطی مینی چیلر به صفحه خرید اقساطی مراجعه نمایید.

اطلاعات تکنیکی در طراحی مدار چیلرهای تراکمی:

• فری کولینگ در چیلرهای هوایی Free Cooling
• سوپر هیت مبرد در خط مکش چیلر تراکمی Super Heat
• سابکول در کندانسور چیلر تراکمی Subcool
• پمپ داون کردن چیلر تراکمی Pump Down

تهیه و تنظیم توسط دپارتمان مهندسی بخش تجهیزات تهویه مطبوع دماتجهیز

کاربر گرامی

• چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم‌گیری برای خرید انواع مینی چیلر آپارتمانی موردنیاز دارید، می‌توانید پس از تماس با مجموعه دماتجهیز و شماره‌های داخلی 117 - 119 - 120 - 126 - 317 ، با کارشناسان فروش بخش تجهیزات تهویه مطبوع تماس بگیرید و سوالات خود را مطرح نمایید.
• کاربر گرامی، ضمن تشکر از جنابعالی جهت اطمینانی که به نظرات فنی کارشناسان فروش دماتجهیز دارید، لازم به ذکر است اصولا تعیین و انتخاب برند محصول موردنظر براساس سابقه ، قدرت برند ، خدمات و قیمت محصول نهایتا توسط خریدار تعیین میگردد. اما در زمینه مینی چیلر‌ها، اغلب کاربران و خریداران برندهای پرفروشی مانند میدیا، دماتجهیز و آکس را با توجه به کیفیت، قیمت و خدمات بعد از فروش آنها انتخاب و خرید می‌نمایند.
  همچنین با توجه به اینکه مجموعه تخصصی دماتجهیز بعنوان عضو رسمی اتحادیه فروشندگان لوازم شوفاژ و تهویه مطبوع، ارائه دهنده انواع مینی چیلر در منطقه خاورمیانه است، چنانچه برای هریک از کشورهای منطقه نیاز به Mini Chiller دارید، میتوانید سفارش خرید خود را با اطمینان خاطر، گارانتی محصول و قیمت مناسب به کارشناسان فروش ما بسپارید.

"از دماتجهیز با اطمینان و خیال آسوده خرید کنید"

گواهینامه ثبت علامت - پروانه کسب و کارت مباشرت از اتحادیه صنف کسب و کارهای مجازی - پروانه کسب از صنف لوازم شوفاژ و تهویه مطبوع


حضور دماتجهیز در نمایشگاه های بین المللی تاسیسات ساختمانی و سیستم های سرمایشی و گرمایشی از سال 1384 تا 1387

سفارش از شما ، پیگیری از ما
مجموعه تخصصی دماتجهیز علاوه بر جواز کسب معتبر از اتحادیه صنف شوفاژ و تهویه مطبوع، دارای نماد اعتماد الکترونیکی بوده و فعالیت سایت فروشگاهی خود را از سال 1383 در دفتر مرکزی تهران آغاز نموده است.

1M³ = 35.315 Ft.³
1K.Cal. = 4 B.T.U.
1 Atm. = 14.7 P.S.I.
1 G.P.M. X
0.2271 = 1M³/hr
12000 B.T.U. = 1Ton of Ref.
1M³/hr = 0.588 C.F.M
