پمپ سیرکولاتور خطی، پمپ سیرکولاتور زمینی

پمپ سیرکولاتور جهت به گردش در آوردن آب در سیستم های سرمایش و گرمایش به منظور تأمین بار برودتی و حرارتی ساختمان و برج‌های خنک کننده استفاده می‌شود. در ادامه اطلاعات برآورد دِبی، برندها، نحوه بررسی و قیمت خرید انواع پمپ سیرکولاتور ارائه گردیده است.

راهنمای بررسی و انتخاب انواع پمپ های سیرکولاتور

به طور کلی کلمه سیرکوله به معنی گردانیدن است و منظور از پمپ سیرکولاتور پمپ هایی است که وظیفه حرکت دادن یا گردانیدن آب سرد یا گرم سیستم های تهویه مطبوع یا حرارت مرکزی ساختمان از محل تولید تا محل های تبادل حرارت در دستگاه های سرمایش و گرمایش را بر عهده دارند. پمپ های سیرکولاتور معمولا در ساختمان های کوچک و متوسط با دور کمتر (و تا حدود 1450 دور در دقیقه) مورد استفاده قرار می گیرند.

به عبارت دیگر پس از تامین آب گرم در دیگ حرارت مرکزی ساختمان و همچنین تامین آب سرد در سیکل تبرید چیلر و سیستم سرمایش ساختمان، جریان دادن این آب گرم یا آب سرد در لوله ها (از محل موتورخانه تا محل های تبادل حرارت) مانند رادیاتورها، فن کویل ها و کویل های هواساز و... بعهده پمپ های سیرکولاتور است.
اصولا پمپ های سیرکولاتور تنها برای گردش آب سیستم سرمایش و گرمایش در مدار این تجهیزات مورد استفاده قرار می گیرند، بنابراین اصطلاحا آب روی پروانه آنها سوار بوده و نیازی به توانایی مکش آب از سطوح پایین تر (مانند پمپ های آبیاری و آبرسانی) ندارند.

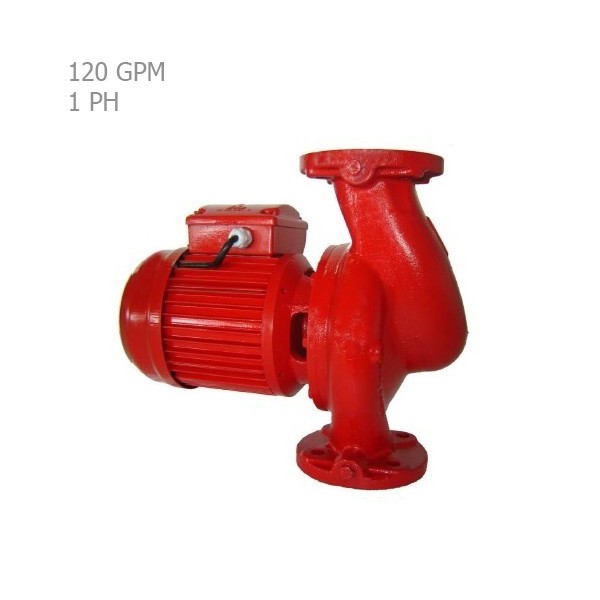

پمپ سیرکولاتورر

پارامترهای اصلی انتخاب پمپ سیرکولاتور

 هنگام انتخاب پمپ سیرکولاتور مورد نیاز پروژه  موارد زیر را به دقت بررسی نمائید:

  1. میزان هد و دبی آب در گردش مورد نیاز سیستم
  2. پمپ خطی یا زمینی
  3. برند و مدل پمپ سیرکولاتور
  4. قدرت و دور موتور پمپ
  5. اتصال دنده ای / فلنجی
  6. قطر لوله های ورودی و خروجی از پمپ سیرکولاتور

به طور کلی در هر مقطع از سیستم گرمایش با تقسیم کیلو کالری بر عدد 2500 مقدار دبی (GPM) یا حجم آب در گردش همان مقطع از سیستم گرمایش (برای محاسبه قطر لوله ها و دبی پمپ سیرکولاتور مورد نیاز) به دست می آید.

(گرمایش) Kcal/2500 = BTU/10000 = GPM

همچنین با تقسیم کیلو کالری هر مقطع از سیستم سرمایش بر عدد 1250 دبی (GPM) یا حجم آب در گردش همان مقطع از سیستم سرمایش (برای محاسبه قطر لوله ها و دبی پمپ سیرکولاتور مورد نیاز) به دست می آید.

(سرمایش) Kcal / 1250 = BTU /5000 = GPM

یکی از مهم ترین و تعیین کننده ترین عوامل در محاسبه صحیح هد یا فشار مورد نیاز پمپ های سیرکولاتور، توجه به عامل جریان ثقلی و طبیعی آب درون لوله های عمودی سیستم گرمایش و سرمایش ساختمان است. بدین معنی که تنها وظیفه پمپ های سیرکولاتور که معمولاً در سیستم های بسته سرمایش و گرمایش مورد استفاده قرار می گیرند، جبران افت فشار اصطکاکی جریان آب در طول لوله ها، اتصالات، شیرآلات و کویل های سیستم سرمایش و گرمایش ساختمان است. بنابراین هد مورد نیاز این پمپ ها معمولاً از هد پمپ آبرسانی همان پروژه بسیار کمتر بوده و این امر باعث کاهش موثر توان و قدرت موتور الکتروپمپ سیرکولاتور مورد نیاز پروژه می گردد.
همچنین در صورت استفاده از روش طراحی لوله کشی برگشت معکوس (REVERSE) در ساختمانهای متوسط و بزرگ ، امکان دستیابی به کمترین توان و قدرت مورد نیاز پمپ سیرکولاتور و همچنین مناسبترین توزیع یکنواخت جریان آب در لوله کشی سیستم گرمایش و سرمایش ساختمان توسط پمپ های سیرکولاتور تامین می گردد.
در هنگام محاسبه هد پمپ برج خنک کننده نیز با وجود باز بودن بخشی از مسیر آب، به دلیل وجود جریان ثقلی در مسیر برگشت آب به کندانسور، باید از همان روش محاسبه هد پمپ های سیرکولاتور استفاده نمود.

 بررسی، انتخاب و قیمت صدها مدل پمپ سیرکولاتور در سایت مرجع و تخصصی دمـاتجهیــز

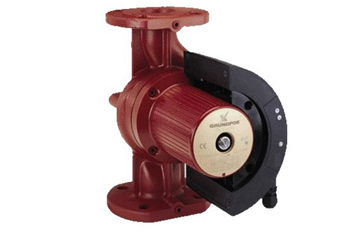

پمپ سیرکولاتور

توجه: در صورت استفاده از پمپ های سیرکولاتور با دور 2900 در ساختمان های کوچک و متوسط، صدای لرزش پمپ و جریان شدید آب درون لوله ها موجب سلب آسایش ساکنین ساختمان خواهد گردید.
در صورت عدم تامین فشار یا هد کافی آب در گردش توسط پمپ سیرکولاتور، آب سرد یا گرم سیستم سرمایش یا گرمایش قادر به عبور از لوله ها و رسیدن به محل رادیاتور، فن کویل یا دیگر دستگاه های سرمایش و گرمایش نمی باشد و در صورت کافی نبودن حجم یا دبی پمپ مربوطه، حجم آب کافی به دستگاه نخواهد رسید و دستگاه سرمایش و گرمایش مذکور با ظرفیتی کمتر از توان واقعی خود قادر به تامین سرمایش و گرمایش خواهد بود. بنابراین در هنگام انتخاب پمپ سیرکولاتور مورد نیاز می توانید با کارشناسان فروش شرکت دماتجهیز تماس حاصل فرمائید.
همچنین در صورت محاسبه بیش از اندازه هد یا دبی پمپ سیرکولاتور امکان سرریز آب از منبع انبساط باز سیستم گرمایش یا سرمایش در بام ساختمان وجود دارد.
با توجه به اینکه بسیاری از ساختمان های کشور دارای متراژ کلی زیر بنای کمتر از 2000 مترمربع می باشند و تعیین نوع یا مدل پمپ گردش آب سیستم گرمایش آن ساختمان ها نیاز به محاسبه پیچیده ای ندارد، به عنوان راهنمای کلی بر مبنای مدل پمپ های نسبتا پرطرفدار شرکت سمنان، پمپ سیرکولاتور سیستم گرمایش برای ساختمان های تا 7 طبقه را در بخش راهنمای انتخاب محصول پمپ های خطی سیرکولاتور سمنان ارائه می نمائیم.

محل نصب پمپ سیرکولاتور

پمپ های سیرکولاتور معمولا در مسیر برگشت آب مدار سیستم های سرمایش یا گرمایش نصب می گردند. به عبارت دیگر در سیستم های گرمایش قبل از دیگ حرارت مرکزی و در سیستم های سرمایش قبل از چیلر قرار می گیرند، به طوریکه خروجی آب پمپ های سیرکولاتور در سیستم های گرمایش وارد دیگ شده، سپس در رادیاتور ها و فن کویل ها توزیع می گردد و در سیستم های سرمایش خروجی آب پمپ سیرکولاتور به اواپراتور چیلر و سپس به فن کویل و کویل هواساز وارد می شود.
به منظور برگشت آبگرم مصرفی استفاده نشده در لوله کشی آبگرم ساختمان، نصب پمپ برگشت آبگرم قبل از منبع کویلی یا دو جداره روی لوله برگشت آبگرم ضروری است.
معمولا پمپ برگشت آبگرم مصرفی به منبع دوجداره یا حتی منبع کویلی موتورخانه ساختمان از نوع پمپ خطی سایز 1 اینچ یا 1/4 1 اینچ گراندفوس (GRUNDFOS)، داب (DAB) و یا برند ویلو (WILO) در نظر گرفته می شود.

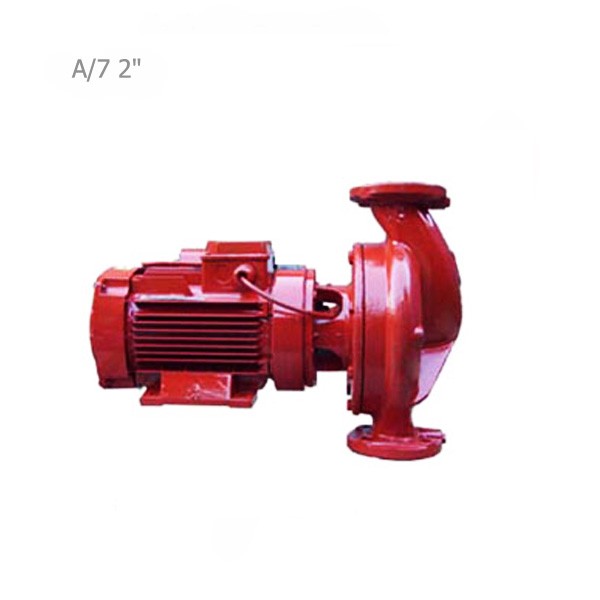

پمپ سیرکولاتور

خرید پمپ سیرکولاتور

پمپ های سیرکولاتور آب سیستم های سرمایش و گرمایش، در ساختمان های کوچک و متوسط معمولاً دارای انواع خطی و زمینی و دور 1450 بوده و نسبت به پمپ های مشابه آبرسانی دارای توان الکتریکی کمتری می باشند. پمپ های خطی روی لوله همراه با اتصال دنده ای یا فلنجی و پمپ های زمینی نیز روی شاسی مناسب و تراز شده و روی بولت های دارای لرزه گیر لاستیکی نصب می شوند.

جهت انتخاب و خرید آسان پمپ سیرکولاتور، ابتدا باید برند و ظرفیت مورد نیاز را تعیین کنید. در سایت مجموعه تخصصی دماتجهیز، اطلاعات فنی ده ها مدل از انواع پمپ های سیرکولاتور، از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

 دمـاتجهیــز؛ بهترین قیمت ها و برند های تجهیزات تأسیسات ساختمان

قیمت پمپ سیرکولاتور

شما می توانید در سایت، انواع پمپ سیرکولاتور را با بهترین قیمت، برای بهترین انتخاب مورد بررسی قرار دهید. قیمت پمپ های سیرکولاتور با توجه به تنوع مدل و برند های موجود در بازار متفاوت است، لازم به ذکر است که قیمت های ارائه شده در مجموعه دماتجهیز به روز بوده و تخفیف های مورد نظر مصرف کنندگان در این قیمت ها لحاظ گردیده است. به طوریکه این قیمت ها نیز شامل بخش تضمین بهترین قیمت های سایت دماتجهیز می باشند.

خرید اقساطی پمپ سیرکولاتور

مجموعه دماتجهیز جهت سهولت در خرید شما مشتریان عزیز، امکان فروش اقساطی را فراهم نموده است. شما می توانید جهت خرید اقساطی پمپ سیرکولاتور به صفحه خرید اقساطی مراجعه نمایید.

توصیه های اجرایی نصب پمپ سیرکولاتور

طبق استانداردهای توصیه شده مهندسی تاسیسات، در ساختمان هایی که دارای 8 واحد یا بیشتر باشند، در نظر گرفتن پمپ سیرکولاتور "رزرو" با همان قدرت، هد و دبی پمپ اصلی الزامی است.
بهتر است با تفکیک عملکرد پمپ سیرکولاتور آبگرم سیستم گرمایش (یا سرمایش) ساختمان با مسیر گردش آبگرم تغذیه دیگ در منبع کویلی، برای هریک از دو مسیر جهت بهره برداری بهتر در فصول مختلف سال پمپ سیرکولاتور جداگانه ای نصب گردد.
به طور کلی فرمان off- on عملکرد پمپ های سیرکولاتور توسط ترموستات جداری نصب شده روی لوله آب برگشت سیستم گرمایش (یا سرمایش) انجام می پذیرد.
تنظیم دمای ترموستات جداری نصب شده روی خط لوله مکش پمپ سیرکولاتور، معمولا باید حدود 5 درجه سانتیگراد کمتر از دمای تعیین شده ترموستات مستغرق دیگ آبگرم موتورخانه ساختمان باشد.
نصب صافی (strainer) در لوله مکش کلیه پمپ ها و نصب لرزه گیر در لوله ورودی و خروجی پمپ های سیرکولاتور زمینی ضروری است.

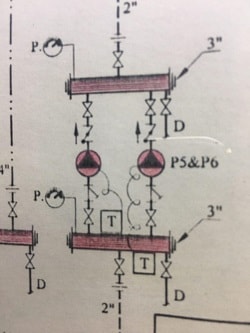

  • دیاگرام نصب پمپ خطی سیرکولاتور

    پمپ سیرکولاتور

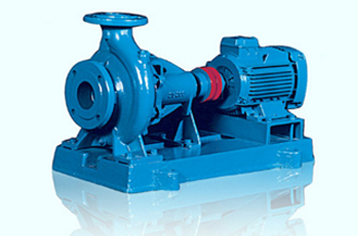

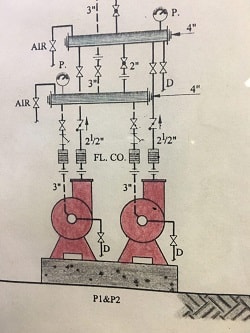

  •  دیاگرام نصب پمپ زمینی سیرکولاتور

    پمپ سیرکولاتور

در مسیر لوله آب رفت و برگشت کلیه پمپ ها نصب شیر فلکه دروازه ای همراه با مهره ماسوره (و یا فلنج در سایزهای بزرگتر) به منظور ایجاد امکان قطع جریان آب درون لوله و خارج کردن پمپ از محل خود جهت انجام تعمیرات احتمالی الزامی می باشد.اجرای یک مسیر لوله بای پاس (By Pass) برای هر پمپ سیرکولاتور تک مداره با سایز لوله اصلی همراه با شیر فلکه دروازه ای در مسیر آن الزامی است.
به منظور جلوگیری از بازگشت آب سیستم به سمت پمپ ها، نصب شیر یکطرفه بصورت افقی در مسیر آب خروجی از پمپ ها الزامی است.

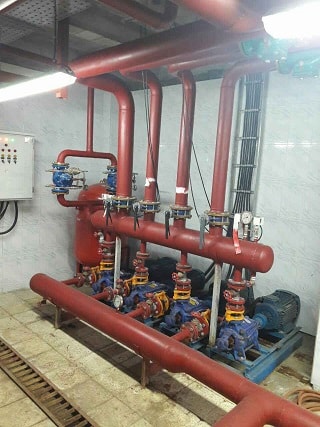

پمپ سیرکولاتور در موتور خانه

تهیه و تنظیم توسط دپارتمان مهندسی بخش تجهیزات گرمایشی و موتورخانه دماتجهیز

  • کاربر گرامی:
  1. ضمن تشکر از جنابعالی جهت اطمینانی که به نظرات فنی کارشناسان فروش دماتجهیز دارید، لازم به ذکر است که انتخاب برند محصول موردنظر براساس ظرفیت، قدرت، سابقه خدمات و قیمت محصول نهایتا توسط خریدار تعیین میگردد. اما در پمپ های سیرکولاتور، اغلب کاربران و خریداران برندهای پرفروشی مانند پمپ سمنان انرژی، گرانفوس، داب، بل اند کاست تهران و... را با توجه به کیفیت، قیمت و خدمات بعد از فروش آن‌ها انتخاب و خرید می‌نمایند.

  2. چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم‌گیری برای خرید انواع پمپ های سیرکولاتور مورد نیاز دارید، می‌توانید پس از تماس با مجموعه دماتجهیز و شماره‌های داخلی 107 - 108 - 121 - 122، از کارشناسان فروش بخش تجهیزات گرمایشی و موتورخانه مشاوره بگیرید و سوالات خود را مطرح نمایید.
