دیگ شوفاژ چدنی موتورخانه

دیگ چدنی از اصلی‌ترین تجهیزات موتورخانه های مرکزی است که به همراه مشعل، آبگرم سیستم گرمایشی و آبگرم مصرفی را تأمین می‌نماید. در ادامه مشخصات فنی، برآورد ظرفیت، نحـوه انتخـاب و بهترین قیمت خرید دیگ چدنی شوفاژ برای شما کارشناسان و کارفرمایان گرامی ارائه گردیده است.

راهنمای تخصصی انتخـاب، خرید و قیمت دیگ شوفاژ چدنی

به طور کلی انواع دیگ های آبگرم شوفاژ (چدنی یا فولادی) که در موتورخانه ساختمان‌ها نصب می شوند، توانایی تأمین آبگرم تجهیزات گرمایشی ساختمان مانند رادیاتورهای شوفاژ، فن کویل، آبگرم مصرفی ساختمان و آبگرم استخر با استفاده از انرژی حرارتی مشعل و تبادل حرارت دیگ را دارند. با وجود اینکه فشار کار و راندمان جذب انرژی حرارتی در دیگ های شوفاژ چدنی معمولاً کمتر از دیگ های آبگرم فولادی دارای پلاک و علامت استاندارد ( از موسسه استاندارد ایران) است، اما استفاده از دیگ های آبگرم شوفاژ چدنی به دلیل قابل تفکیک بودن پره های دیگ و حمل و نصب آسان تر آنها، قیمت مناسب تر و سهولت تعویض قطعه و پره معیوب احتمالی در طول مدت بهره برداری رایج تر گردیده است.

دمـاتجهیــز، اولین مرجع تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

5 نکته اصلی در انتخاب و خرید دیگ شوفاژ چدنی موتورخانه :

1- ابتدا مقدار انرژی گرمایشی مورد نیاز ساختمان را بر اساس متراژ مفید طبقات و موقعیت جغرافیایی محل، طبق روش ارائه شده در ادامه بدست آورید.

2-  مقدار انرژی گرمایش برای تامین آبگرم مصرفی( و دیگر مصارف مانند استخر و جکوزی) را نیز طبق روش زیر بدست آورید.

3- با جمع اعداد به دست آمده از محاسبات خود از ردیف 1 و 2 فوق و افزودن ضریب اطمینان 20% به مجموع آن ها ظرفیت دیگ آبگرم شوفاژ موتورخانه ساختمان شما بدست می آید.

4- با استفاده از جداول مشخصات فنی ارائه شده در انواع محصولات دیگ چدنی آبگرم شوفاژ، دیگ چدنی خود را در ظرفیت مناسب انتخاب فرمائید.

5- به ابعاد دیگ چدنی مورد انتخاب خود جهت امکان نصب در موتورخانه توجه فرمائید.

نکته : بهتر است دیگ چدنی انتخابی دارای حداقل 7 پره ( به دلیل تنش حرارتی شعله مشعل در پره انتهایی دیگ) باشد.

نحوه محاسبه قدرت گرمایش دیگ شوفاژ چدنی آب گرم  :

الف - برای محاسبه تقریبی ظرفیت دیگ شوفاژ چدنی مورد نیاز در شرایط آب و هوایی مانند شهرهای تهران، مشهد، اصفهان، شیراز، کرج، سمنان، کرمانشاه، رشت، سلیمانیه، موصل، کرکوک، کابل، مزارشریف، حلب، حما، لاذقیه، دمشق، بیروت و... ابتدا متراژ زیربنای مفید ساختمان را در عدد 100 (کیلو کالری) ضرب نمایید و سپس برای هر واحد مسکونی نیز عدد 6000 (کیلو کالری) بابت تامین آبگرم مصرفی را به آن اضافه نمائید.
مثلا برای یک ساختمان با متراژ 2500 مترمربع زیربنای مفید و دارای 18 واحد آپارتمانی قدرت گرمایش دیگ مورد نیاز عبارتست از: کیلوکالری 358,000=(18×6000)+(100×2500) معمولاً پس از محاسبه فوق، تا 20 درصد به عنوان ضریب اطمینان به ظرفیت محاسبه شده دیگ آبگرم موتورخانه اضافه می گردد.

ظرفیت تقریبی دیگ چدنی (kcal/hr) = (100 کیلو کالری * متراژ زیربنای مفید ساختمان) + (6000 کیلوکالری * تعداد واحدهای مسکونی) + (گرمایش لازم برای استخر)

ب - برای محاسبه ظرفیت دیگ آبگرم چدنی شوفاژ مورد نیاز بر اساس تعداد واحدها، متراژ و نوع کاربری ساختمان، وجود و یا عدم وجود استخر آب گرم و ... می توانید با کارشناسان شرکت دماتجهیز مشورت نمائید.

برآورد ظرفیت گرمایش دیگ آب گرم آب استخر و جکوزی

به منظور محاسبه تقریبی گرمایش مورد نیاز آب استخر و جکوزی و افزودن مقدار گرمای محاسبه شده به ظرفیت دیگ آبگرم چدنی و یا فولادی معمولا از فرمول زیر استفاده می‌شود

در فرمول فوق حجم آب استخر بر حسب (لیتر) و اختلاف دما بر حسب (درجه سانتی‌گراد) است و معمولا اختلاف دمای آب ورودی به استخرها (با توجه به دمای 10 تا 12 درجه ای آب سرد چاه و یا لوله کشی آب شهری) حدود 20 درجه سانتی‌گراد و اختلاف دمای آب ورودی به جکوزی ها حدود 30 درجه سانتی‌گراد درنظر گرفته می‌شود که این اعداد باید در فرمول فوق به عنوان (ΔT) لحاظ گردند.

نکته: مقدار گرمایش بدست آمده از فرمول فوق، برای استخر ها و جکوزی های سرپوشیده مناسب است و برای استخرهای روباز باید این عدد حدوداً 2 برابر در نظر گرفته شود!
البته زمان گرمایش آب استخر، تابع قوانین و استاندارد های مشخصی نیست و با توجه به نوع کاربری استخر در فرمول فوق لحاظ می‌گردد ولی به طور میانگین زمان گرمایش آب در استخرهای خصوصی بین 18 تا 24 ساعت و در استخرهای عمومی بین 48 تا 72 ساعت و زمان گرمایش آب جکوزی بین 4 تا 8 ساعت در نظر گرفته می‌شود.

توجه: به طور کلی اعداد بدست آمده از فرمول بالا به صورت تقریبی بوده و برای انتخاب دیگ چدنی شوفاژ یا دیگ آبگرم فولادی مورد نیاز گرمایش استخر و جکوزی حدود 10 درصد به عدد ظرفیت گرمایش بدست آمده در فوق اضافه نمایید.

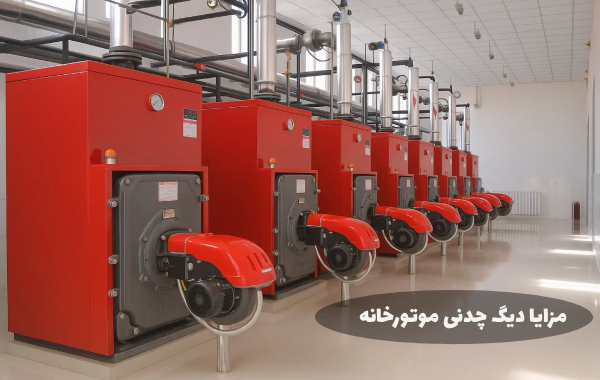

ویژگی ها و مزایای دیگ شوفاژ چدنی موتورخانه

1. حمل و نقل آسان دیگ های شوفاژ چدنی (پره‌ای) به دلیل قابلیت جداسازی پره‌ها از یکدیگر
2. مقاوم در برابر زنگ زدگی و فرسودگی دیگ های چدنی شوفاژ
3. قیمت مناسب‌تر دیگ‌های چدنی نسبت به دیگ‌های آبگرم فولادی (استاندارد شده) در ظرفیت و فشارکار مشابه
4. افزایش و یا کاهش ظرفیت گرمایش دیگ با کم و زیاد نمودن تعداد پره های دیگ چدنی شوفاژ در موتورخانه
5. قابلیت تعمیرات و تعویض پره ها و جایگزینی با پره نو در صورت سوراخ شدن هر یک از پره های دیگ شوفاژ چدنی

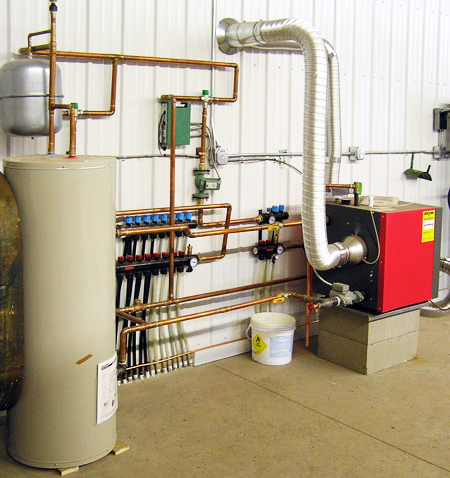

لیست حداقل تجهیزات موردنیاز هر موتورخانه ساده

لیست حداقل تجهیزات مورد نیاز یک موتورخانه ساده شامل موارد زیر می باشد.

1. دیگ حرارت مرکزی موتورخانه (دیگ چدنی یا دیگ آبگرم فولادی)
2. آگوستات مستغرق دیگ
3. ترمومتر مانومتر (نصب روی دیگ)
4. مشعل (نوع سوخت)
5. شلنگ و فیلتر گاز مشعل با سایز صحیح (یا نازل و فیلتر گازوئیل برای مشعل گازوئیل سوز)
6. منبع آبگرم (کویلی یا دوجداره)
7. شیراطمینان دما و فشار "1 (نصب روی منبع آبگرم)
8. پمپ سیرکولاتور خطی ( معمولا 2 اینچ HV یا 2 اینچ AA یا 2 اینچ A6 یا 2 اینچ A7 یا... براساس متراژ زیربنا)
9. آگوستات جداری (فرمان عملکرد به پمپ سیرکولاتور)
10. پمپ برگشت آبگرم (معمولا پمپ خطی "1)
11. فلنج یک اینچ پمپ برگشت آبگرم
12. منبع انبساط (گالوانیزه یا آلومینیومی)
13. فلوتر منبع انبساط ( با توپی فلزی یا پلاستیکی)
14. تابلو برق موتورخانه (حداقل 5 کیلده)

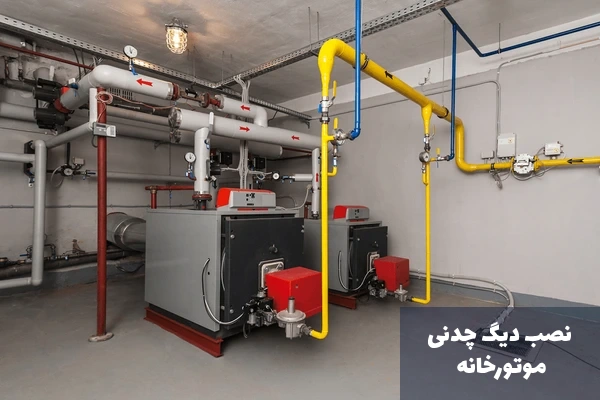

توصیه های مهم در استفاده و نصب دیگ شوفاژ چدنی

1. با توجه به اهمیت دیگ و مشعل به عنوان قلب سیستم حرارت مرکزی ساختمان ها و لزوم در نظر گرفتن احتمال نواقص و خرابی در عملکرد آنها (در طولانی مدت) و همچنین امکان صرفه جویی هرچه بیشتر در مصرف سوخت، چنانچه تعداد واحدهای مسکونی ساختمان 8 واحد یا بیشتر و یا مساحت کل زیر بنای مفید ساختمان بیش از 1000 متر مربع باشد، طبق استانداردهای تأسیساتی نصب دو دستگاه دیگ چدنی شوفاژ که هر یک قادر به تامین 60% از ظرفیت گرمایش مورد نیاز کل ساختمان را داشته باشند توصیه می گردد.
2. در ساختمان های مهم خدمات عمومی مانند بیمارستان ها، هتل ها و ... صرف نظر از نوع دیگ انتخابی (دیگ چدنی شوفاژ یا دیگ آبگرم فولادی) برای سیستم گرمایش مرکزی، طبق توصیه استانداردهای بین المللی مهندسی لازم است 3 دیگ و هر یک با قدرت تأمین 75% از نیاز گرمایشی ساختمان نصب گردد که حتی در صورت خراب شدن و یا ایجاد هرگونه مشکل برای مشعل ها یا دیگ ها، یک دیگ هم به تنهایی قادر به تأمین بخش عمده ای از نیاز گرمایش و آبگرم ساختمان مهم مذکور باشد.
3. همچنین با توجه به اهمیت موتورخانه ساختمان ها به عنوان مرکز تأمین سرمایش و گرمایش و ایجاد رفاه حال ساکنین توصیه می گردد محل موتورخانه ساختمان طوری در نظر گرفته شود تا علاوه بر امکان رفت و آمد آسان، درب ورودی بزرگ جهت حمل تجهیزات مختلف، داشتن متراژ و مساحت مناسب، همچنین از نور کافی و تهویه مناسب هوا نیز برخوردار باشد.
4. با توجه به اینکه نصب کلیه تجهیزات اصلی موتورخانه و از جمله دیگ حرارت مرکزی روی فونداسیون بتنی از قبل اجرا شده با ابعاد مناسب طبق پلان جانمایی و دقیقا در محل قرار گرفتن تجهیزات انجام می پذیرد، لذا قبل از نصب تجهیزات اصلی موتورخانه از جمله دیگ شوفاژ چدنی نسبت به تعبیه فونداسیون بتنی مورد نیاز، طبق ابعاد و استانداردهای مربوطه، اقدام نمایید.
5. پس از نصب و آب بندی دیگ شوفاژ چدنی در موتورخانه، نصب روپوش دیگ علاوه بر تکمیل و زیباسازی، به دلیل لایه های پشم شیشه یا پشم سنگ نصب شده در داخل روپوش دیگ ، باعث جلوگیری از اتلاف حرارتی دیگ در موتورخانه و جلوگیری از گرم شدن بیش از حد دمای هوای موتورخانه می گردد.
6. نصب ترمومتر مانومتر جهت نمایش دمای آب گرم موجود در دیگ و فشار سیستم گرمایش ساختمان روی هر دیگ آبگرم شوفاژ الزامی است.
7. همچنین نصب ترموستات مستغرق (آگوستات مستغرق) با دامنه دمایی 30 تا 90 درجه سانتی گراد (و یا 30 تا 110 درجه سانتی گراد) جهت تنظیم دمای دیگ و فرمان off-on به رله مشعل روی هر دیگ شوفاژ چدنی الزامی است.
8. هنگام سفارش خرید دیگ چدنی شوفاژ موتورخانه خود می توانید آگوستات مستغرق (IMIT یا HoneyWell یا ...) و همچنین ترمومتر مانومتر (فیمت یا ...) مورد نیاز دیگ را هم به کارشناس فروش شرکت دماتجهیز سفارش دهید.
9. معمولا از دیگ های آب گرم چدنی (پره ای) شوفاژ در موتورخانه آپارتمان ها، ویلاها و ساختمان هایی استفاده می شود که اولا دارای موتورخانه بزرگی نباشند و ثانیا امکان عبور دیگ فولادی بزرگ و یکپارچه در آنها به راحتی میسر نباشد.

 دمـاتجهیــز؛ انتخاب و خرید تجهیزات تهویه و تأسیسات (از سال ۱۳۸۳)

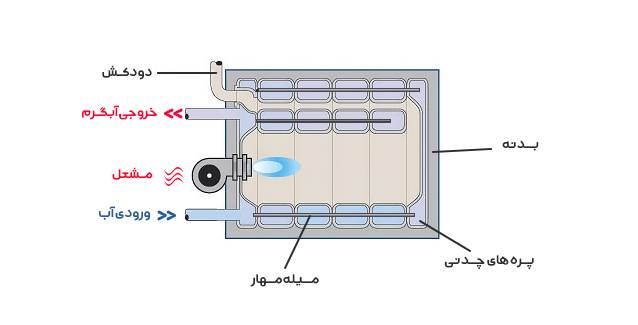

اجزا اصلی دیگ چدنی شوفاژ

دیگ‌های چدنی از اجزای مختلفی تشکیل شده‌اند که هر کدام وظایف خاص خود را در عملکرد دیگ به عهده دارند. اجزای تشکیل‌دهنده دیگ چدنی به شرح زیر هستند:

• پره‌های چدنی: این پره‌ها پس از اتصال به یکدیگر توسط بوشن و خمیر دیگ، آب ورودی درونشان جریان می‌یابد و پس از گرم‌شدن توسط شعله مشعل از دیگ خارج می‌گردد.
• فلنچ آب ورودی و خروجی: لوله آب ورودی و خروجی دیگ به فلنچ‌ها متصل می‌شوند.
• دریچه بازدید شعله: این دریچه جهت مشاهده شعله مشعل و عملکرد احتراق روی بدنه دیگ تعبیه می‌گردد.
• 4 میله مهار: میله‌های مهار جهت ثابت نگه‌داشتن پره‌های چدنی دیگ نسبت به یکدیگر استفاده می‌شوند.
• اتصال دودکش: که با وصل به دودکش وظیفه خارج نمودن گازهای حاصل از احتراق را به عهده دارد.
• روپوش و عایق دیگ: روپوش و عایق دیگ (ورقه‌های بدنه) برای جلوگیری از اتلاف حرارت و زیبایی دیگ نصب می‌شود.
• مشعل: مشعل وظیفه ایجاد شعله موردنیاز در لحظه احتراق دیگ چدنی را به عهده دارد.

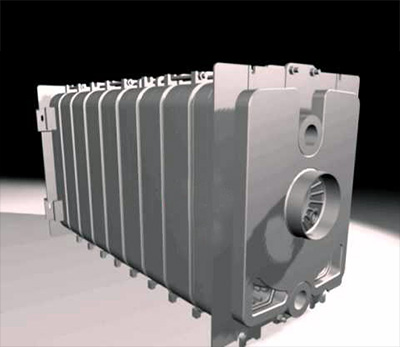

مهمترین عواملی که باعث افزایش طول عمر دیگ شوفاژ چدنی می گردد عبارتند از

1. انتخاب ظرفیت مناسب دیگ حرارت مرکزی ساختمان به نحوی که حتی در سردترین ایام سال، جهت تأمین گرمایش و آب گرم ساختمان، دیگ حرارت مرکزی ملزم به کارکرد مداوم و بدون وقفه نباشد.
2. انتخاب صحیح مشعل با ظرفیت محاسبه شده گرمایش (حداکثر 20% بیشتر از ظرفیت دیگ)
3. استفاده از سختی گیر آب رزینی مناسب با حجم آب در گردش سیستم گرمایشی و یا نصب رسوب زدا روی لوله های موتورخانه در سایز و تعداد کافی
4. تنظیم بودن شعله مشعل (آبی سوز بودن و جریان طولی مستقیم شعله مشعل در دیگ)
5. در صورت استفاده از مشعل گازوئیل سوز، نوع و زاویه پاشش گازوئیل از نازل مشعل، بر اساس قطر و طول محفظه احتراق دیگ و بنا به پیشنهاد کارخانه سازنده دیگ تعیین می شود
6. طول مناسب محفظه احتراق دیگ و عدم برخورد دائمی شعله به پره های عقب یا میانی دیگ شوفاژ چدنی
7. ضخامت یکسان و پیوسته بدنه ریخته گری شده دیگ شوفاژ چدنی در زمان تولید
8. آب بندی مناسب پره های دیگ چدنی شوفاژ در هنگام نصب و عدم وجود نشتی و فشار آب زیاد (تعداد طبقات خیلی زیاد ) روی گردش آب درون دیگ

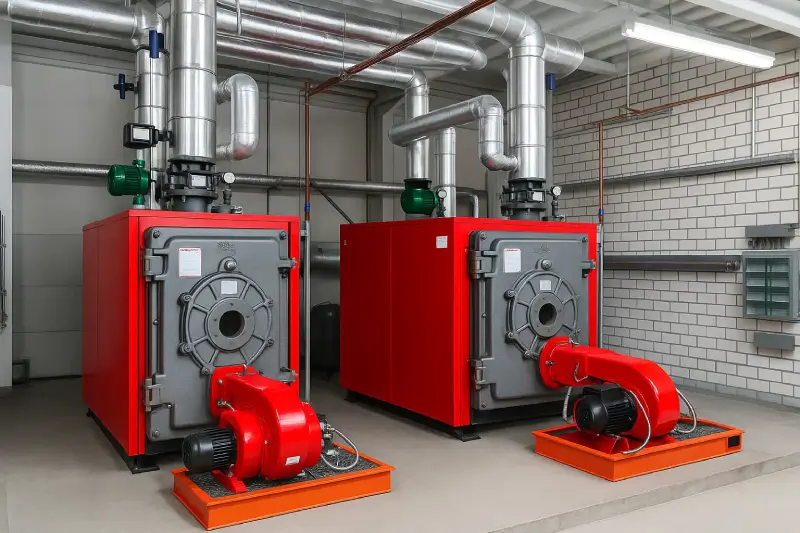

خرید دیگ شوفاژ چدنی موتورخانه

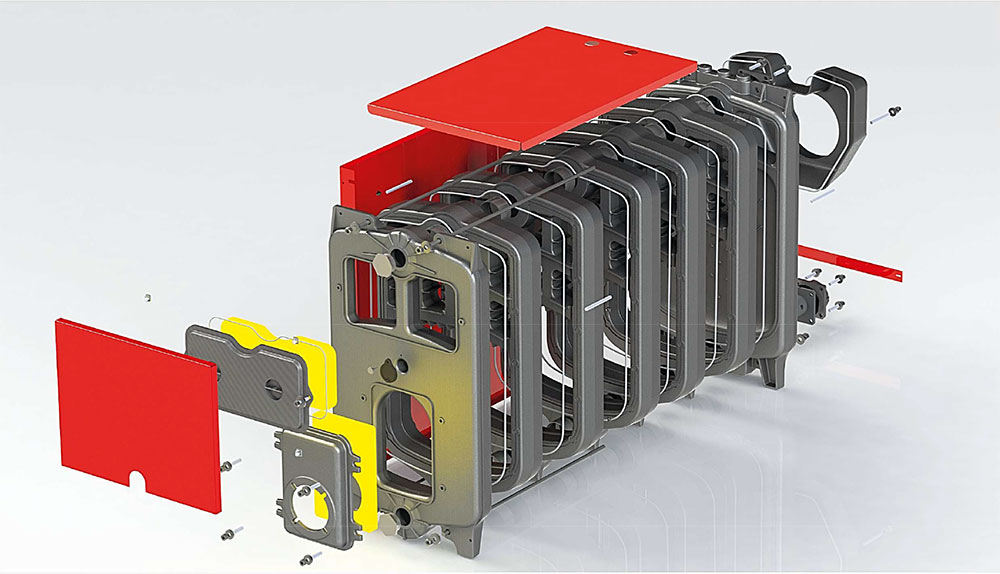

دیگ‌های چدنی شوفاژ بر حسب ظرفیت از تعدادی پره وسط و یک پره جلو، یک پره عقب تشکیل می شوند و این پره ها به وسیله بوشن به یکدیگر متصل می شوند. بین پره های ابتدا و انتهای دیگ و پره های میانی تفاوت وجود دارد در حالی که تمامی پره های میانی یکسان هستند.
جهت انتخاب و خرید دیگ شوفاژ چدنی موتورخانه مناسب، ابتدا باید ظرفیت، ابعاد و فشارکار دیگ چدنی مورد نیاز را تعیین کنید. در مجموعه تخصصی دماتجهیز، اطلاعات فنی ده ها مدل از انواع دیگ شوفاژ چدنی، از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

هـــزاران محصــول برای هـــزاران پــروژه (از سال ۱۳۸۳)

قیمت دیگ شوفاژ چدنی موتورخانه

در مجموعه تخصصی دماتجهیز، انواع دیگ شوفاژ چدنی را با بهترین قیمت، انتخاب و مورد بررسی قرار دهید. قیمت دیگ شوفاژ چدنی موتورخانه با توجه به تنوع مدل، ظرفیت، فشار کار و برند ها، متفاوت هستند، لازم به ذکر است که قیمت های ارائه شده در مجموعه تخصصی دماتجهیز به روز بوده و تخفیف های مورد نظر مصرف کنندگان در این قیمت دیگ چدنی لحاظ گردیده است.

مزایای خرید دیگ چدنی شوفاژ از دماتجهیز

در ادامه به مزایای خرید دیگ شوفاژ چدنی از مجموعه تخصصی دماتجهیز اشاره خواهیم کرد:

۱. کیفیت بالا و اصالت محصول: با خرید دیگ شوفاژ چدنی از مجموعه تخصصی دماتجهیز، مطمئن خواهید بود که محصولی اصلی و با کیفیت از یک برند معتبر دریافت می‌کنید.

۲. انتخاب گسترده از برندها و مدل‌ها: دماتجهیز انواع مختلفی از دیگ‌های شوفاژ آبگرم و چدنی را در ظرفیت‌ها و فشار کارهای مختلف ارائه می‌دهد. این شامل برندهای معتبری مانند: دیگ شوفاژکار، دیگ Mi3 و... می‌شود که به شما امکان انتخاب بهترین دیگ شوفاژ چدنی مناسب پروژه مورد نظر را بر اساس نیازها و بودجه خود انتخاب نمایید.

۳. قیمت مناسب: یکی از مزایای ویژه خرید دیگ شوفاژ چدنی از مجموعه تخصصی دماتجهیز، ارائه قیمت‌های مناسب و رقابتی است.  مجموعه تخصصی دماتجهیز، قیمت‌های رقابتی و معقولی برای دیگ‌های چدنی ارائه می‌نماید.

۴. خدمات مشاوره و پشتیبانی فنی: مجموعه تخصصی دماتجهیز به مشتریان خود خدمات مشاوره فنی نیز ارائه می‌دهد. این به شما کمک می‌کند تا بهترین دیگ شوفاژ چدنی را بر اساس نیازها و مشخصات فنی فضای ساختمان خود انتخاب کنید. همچنین پس از خرید خدمات پشتیبانی فنی و مشاوره نیز در دسترس شما خواهد بود.

۵. تحویل سریع: مجموعه تخصصی دماتجهیز با تحویل سریع دیگ‌های شوفاژ چدنی به مشتریان، این امکان را فراهم می‌سازد تا بدون تاخیر، از گرمایش فضای خود لذت ببرید.

6. سفارش آسان و آنلاین: به راحتی و در کمترین زمان ممکن، علاوه بر امکان سفارش خرید تلفنی، دیگ شوفاژ چدنی مورد نظر خود را از مجموعه تخصصی دماتجهیز سفارش دهید. این فرایند آسان و ساده است و به شما امکان می‌دهد تا در هر زمانی از شبانه روز که بخواهید، خرید خود را انجام دهید.

در نهایت، با توجه به مزایای فوق، خرید دیگ شوفاژ چدنی از مجموعه تخصصی دماتجهیز یک گزینه عالی برای افرادی است که به دنبال اصالت، انتخاب ظرفیت درست، قیمت مناسب و خدمات مطمئن هستند. این مجموعه با سابقه از سال 1383 با رضایت مشتریان، به بهترین مرجع خرید این نوع تجهیزات در کشور تبدیل شده است.

 دمـاتجهیــز؛ بهترین قیمتها و برند های تجهیزات تأسیسات ساختمان (از سال ۱۳۸۳)

خرید اقساطی دیگ شوفاژ چدنی موتورخانه

مجموعه دماتجهیز جهت سهولت خرید شما مشتریان عزیز، امکان فروش اقساطی را فراهم نموده است. جهت خرید اقساطی دیگ شوفاژ چدنی به صفحه خرید اقساطی دماتجهیز مراجعه نمایید.

گارانتی و خدمات بعد از فروش دیگ شوفاژ چدنی

• تمامی دیگ های چدنی شرکت صنعتی شوفاژکار با ده سال گارانتی و خدمات بعد از فروش عرضه شده است. همچنین دیگ های شوفاژ چدنی شرکت لوله و ماشین سازی نیز، دارای 5 سال گارانتی و خدمات پس از فروش مادام العمر می باشند.
• بدیهی است کلیه هزینه های حمل، مونتاژ و نصب دیگ های چدنی شوفاژ موتورخانه بعهده خریدار یا کارفرمای محترم می باشد.

تهیه و تنظیم توسط دپارتمان مهندسی بخش تجهیزات گرمایشی و موتورخانه دماتجهیز

• کاربر گرامی:

1. ضمن تشکر از جنابعالی جهت اطمینانی که به نظرات فنی کارشناسان فروش دماتجهیز دارید، لازم به ذکر است که انتخاب ظرفیت و برند محصول براساس کیفیت، برند، خدمات و قیمت محصول توسط خریدار تعیین میگردد. اما در دیگ های چدنی شوفاژ، اغلب کاربران و خریداران برندهای پرفروشی مانند دیگ چدنی شوفاژکار و لوله و ماشین سازی ایران را با توجه به کیفیت، قیمت و خدمات بعد از فروش آن‌ها انتخاب و خرید می‌نمایند.
2. چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم‌گیری برای خرید انواع دیگ چدنی شوفاژ مورد نیاز دارید، می‌توانید پس از تماس با مجموعه تخصصی دماتجهیز و شماره‌های داخلی 107 - 108 - 121 - 125-122، از کارشناسان فروش بخش تجهیزات گرمایشی و موتورخانه مشاوره بگیرید و سوالات خود را مطرح نمایید.
