مشعل ها نیز یکی از مهمترین تجهیزات حساس در قلب سیستمهای حرارت مرکزی ساختمان بوده که انتخاب و خرید آنها نیازمند اطلاعات فنی نسبتا کاملی در این حوزه است. بمنظور استفاده از اطلاعات بیشتر برای بررسی و انتخاب مشعل گازی ، گازوئیل سوز ، دوگانه سوز ، مازوت سوز و ... موردنیاز ، اطلاعات فنی ارائه شده زیر را دنبال و مطالعه فرمائید.

راهنمای انتخاب و خرید انواع مشعل

همان طور که می دانید مشعل تجهیزی است که با اختلاط سوخت و هوا و احتراق و شعله ورسازی این مخلوط، انرژی سوخت فسیلی را به انرژی گرمایی تبدیل می‌کند. انرژی تولید شده مشعل در محفظه احتراق بویلر یا دیگ با دو روش جابه جایی و تشعشع به سیال انتقال دهنده انرژی (آب) درسیستم حرارت مرکزی ساختمان منتقل می شود.
مشعل ها عملکرد ایجاد گرما در انواع دیگ ها، هیترها و حتی پکیج های گرمایشی را به عهده دارند و بعنوان قلب هرسیستم گرمایشی شناخته می شوند.
مشعل ها با پاشش سوخت (گاز، گازوییل، مازوت) و اختلاط آن با هوا و عبور مخلوط سوخت و هوا از شعله پخش کن و سپس احتراق این مخلوط توسط ترانس جرقه زن، حرارت مورد نیاز را در داخل محفظه احتراق دیگ یا کوره ایجاد می نمایند.
بدیهی است در هر مشعل و دیگ، تعدادی کنترل کننده مانند رله، فتوسل، یون و ترموستات وجود دارد که مقدار و زمان هرکدام از فرآیندهای مشعل را کنترل می نمایند.

چهار نکته در خصوص احتراق سوخت

1. به ازاء هر 300 متر افزایش ارتفاع از سطح در یا بدلیل کاهش غلظت هوا، راندمان احتراق سوخت انواع مشعل ها حدود 4% کاهش می یابد.
2. ارزش حرارتی هر متر مکعب گاز طبیعی تقریبا معادل K.cal 9200 می باشد.
3. ارزش حرارتی هر لیتر گازوئیل تقریبا معادل K.cal 8500 می باشد.
4. ارزش حرارتی هر کیلوگرم گازوئیل تقریبا معادل K.cal 10500 می باشد.

• همچنین برای انتخاب مشعل، پس از تعیین نوع سوخت و ظرفیت مناسب آن به قطر لوله شعله پوش مشعل جهت امکان قرار گرفتن آن در دیگ و نصب مشعل روی درب جلوی دیگ توجه فرمایید. همچنین برای نتخاب مشعل بهینه موردنیاز، می توانید با کارشناسان شرکت دماتجهیز مشورت نمائید.

مشعل ها از نظر نوع سوخت مصرفی

1. مشعل گازسوز (GAS BURNERS)
2. مشعل گازوئیل سوز (LIGHT OIL BURNERS)
3. مشعل دوگانه سوز (DUAL BURNERS)
4. مشعل مازوت سوز (HEAVY OIL BURNERS)
5. مشعل سه گانه سوز (MULTI BURNERS)

 دمـاتجهیــز؛ بهترین قیمت ها و برند های تجهیزات تأسیسات ساختمان

عملکرد کلی مشعل ها

• در مشعل های فن دار شروع عملکرد بر اساس تنظیم دمای ترموستات دیگ یا هیتر و طبق فرمان رله مشعل می باشد. به این ترتیب که ابتدا طبق فرمان رله ، فن هوادهی مشعل به مدت حدود 30 تا 60 ثانیه روشن شده و هوای تازه را در محفظه احتراق دیگ یا هیتر جریان می‌دهد و سپس ترانس جرقه زن مشعل شروع به ایجاد جرقه نموده، سپس شیر برقی سوخت مشعل (گاز، گازوئیل یا مازوت) باز شده و سوخت از شیر برقی عبور کرده و وارد محفظه احتراق دیگ یا هیتر می‌شود. اکنون با وجود هوا، سوخت و جرقه ترانس، شعله در جلوی شعله پخش کن مشعل تشکیل می گردد.
• پس از تشکیل شعله، دیگر نیازی به جرقه یا قوس الکتریکی مربوطه نیست و با فرمان فتوسل یا یون، از طریق رله عملکرد ترانس جرقه زن متوقف گردیده و مشعل به عمل احتراق خود تا زمان رسیدن فرمان خاموش شدن از طریق ترموستات و رله مشعل ادامه می دهد.
• الکتروموتورفن هوادهی مشعل ها بر اساس ظرفیت مشعل تک فاز یا سه فاز بوده و عموماً دارای سرعت دورانی 2900 دور در دقیقه می باشند.
• معمولا بدنه ی اغلب مشعل های گازوئیلی و گازی از نوع آلومینیوم ریخته گری است که قطعات موردنیاز عملکرد مشعل ، بر روی آن نصب می گردند.

با توجه به اطلاعات فنی و قیمت های مناسب ارائه شده انواع مشعل در مجموعه تخصصی و معتبر دماتجهیز (بعنوان عضو رسمی اتحادیه فروشندگان لوازم شوفاژ و تهویه مطبوع)، صمیمانه امیدواریم شما کاربر گرامی ضمن مطالعه مشخصات فنی کامل ارائه شده، با اطمینان خاطر از گارانتی اصلی + تحویل سریع ، دماتجهیز را جهت خرید محصول مورد نیاز خود در سراسر کشور انتخاب فرمائید.

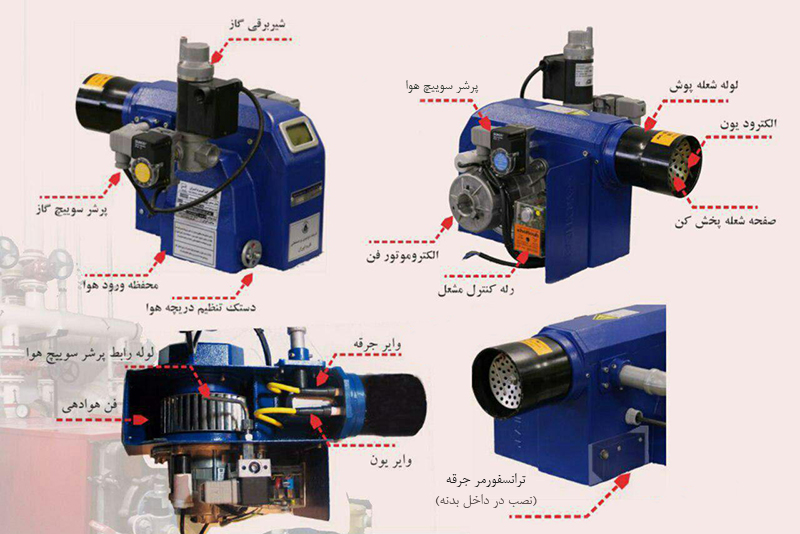

شماتیک عملکرد مشعل :

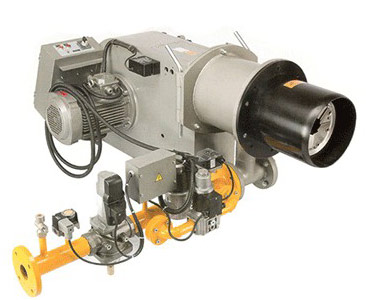

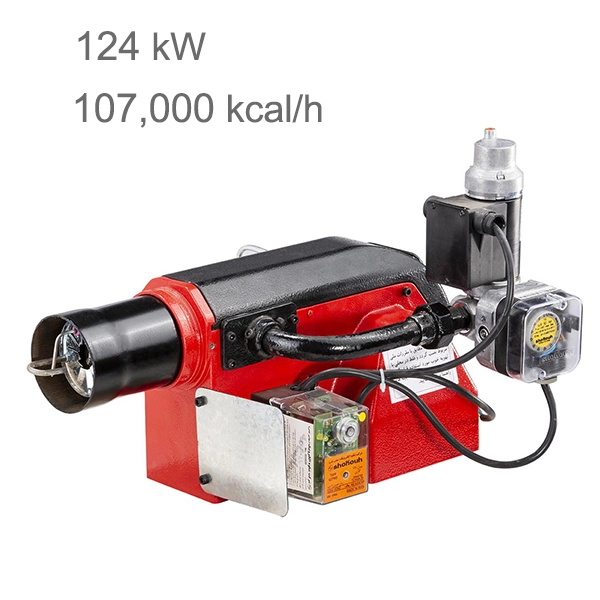

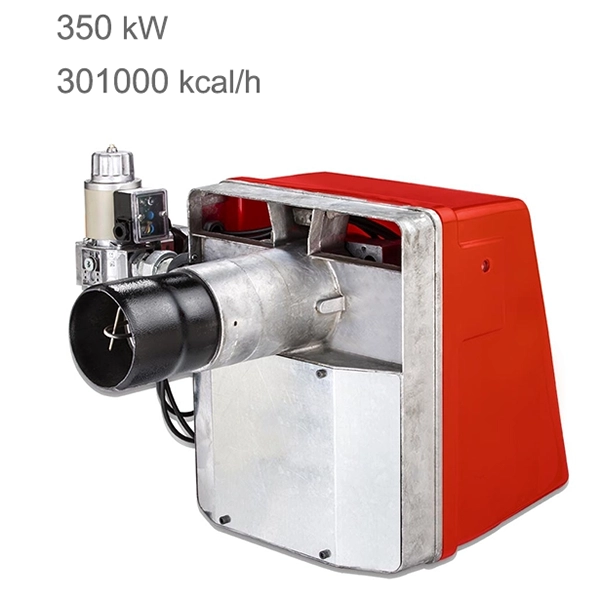

مشعل گازسوز یا گازی

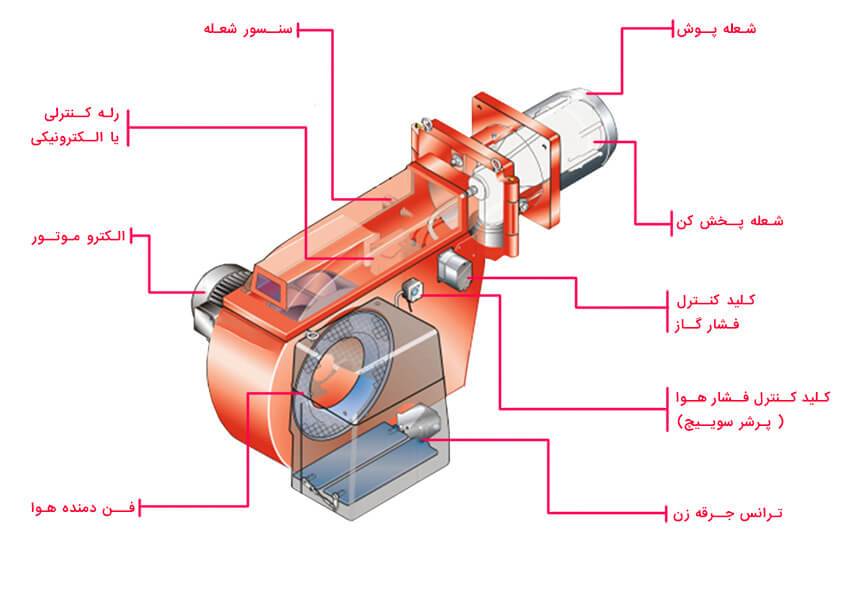

• مشعل گازسوز برای احتراق گاز طبیعی طراحی شده‌ و گاز تغذیه در این مشعل‌ها، پس از عبور از فیلتر گاز توسط شیر برقی تدریجی کنترل شده و هوای لازم برای احتراق آنها، توسط یک دمنده که بر روی محور موتور نصب شده است، تأمین می‌گردد.
• در مشعل های گازی دبی هوای ورودی توسط دمپر هوایی که در بدنه مشعل نصب شده است، براساس ظرفیت آن به صورت دستی یا موتوری کنترل می شود.
• جریان گاز از یک فیلتر عبور کرده، با هوای احتراق مخلوط شده و آماده احتراق می‌شود. اگر فشار هوای احتراق از حدی کمتر شده و یا فشار گاز از مقدار مورد نظر بیشتر یا کمتر شود، توسط سنسورهای فشارِ تعبیه‌شده حس گردیده و مشعل به وسیله پرشر سوئیچ های هوا و گاز از طریق فرمان رله، خاموش می‌شود.
• مشعل‌های گازی از نظر عملکرد به انواع دمنده دار یا فن دار و نیز انواع بدون فن (بدون صدا) تقسیم می شوند که مشعل های به کار رفته در پکیج های آپارتمانی از نوع مشعل های گازی بدون دمنده و بی صدا می باشند.



مشعل گازوئیل سوز

• در مشعل های گازوئیلی خانگی و کوچک، الکتروموتور علاوه بر عملکرد به حرکت درآوردن محور فن هوادهی، عمل چرخش محور پمپ گازوئیل مشعل را نیز به عهده دارد. در مشعل های بزرگ گازوئیل سوز، الکتروموتور جداگانه ای برای کوپل شدن با محور پمپ گازوئیل مشعل تعبیه می گردد.
• فن هوادهی مشعل های گازوئیل سوز از نوع فن سانتریفیوژ بوده که روی محور الکتروموتور مشعل با دور 2900 نصب می گردد.
• با استارت موتور، فن هوادهی به حرکت در می آید و مولکول های هوای بین پره های فن شروع به حرکت می کنند. برای کنترل مقدار هوای فن، در دهانه ی مکش آن یک دمپر قرار داده می شود که تنظیم هوای ورودی در مشعل های کوچک، به صورت دستی در مشعل های بزرگ به وسیله ی یک سرو موتور، کنترل شده و میزان هوای عبوری از دمپر هوا متناسب با مقدار سوخت کم و زیاد می شود.
• معمولا پمپ گازوئیل را در مشعل های فشار قوی به صورت دوار و یا چرخ دنده ای انتخاب می کنند.



خرید مشعل گازی ، گازوئیلی ، دوگانه سوز

توجه : با توجه به کامل نبودن راندمان احتراق سوخت در مشعل ها و در نظر گرفتن برخی تلفات حرارتی، هنگام انتخاب مشعل، معمولا ظرفیت مشعل را حدود 20 درصد بیشتر از ظرفیت دیگ مربوطه در نظر می گیریم.
جهت انتخاب و خرید آسان مشعل ، ابتدا باید نوع سوخت ، ظرفیت و سپس قطر دهانه شعله پوش، برند و مدل مشعل مورد نیاز را تعیین کنید. در سایت مجموعه تخصصی دماتجهیز، اطلاعات فنی ده ها مدل از انواع مشعل، از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

قیمت مشعل های گازسوز ، دوگانه سوز و گازوئیل سوز

شما می توانید در سایت تخصصی دماتجهیز، انواع مشعل را با بهترین قیمت، انتخاب و مورد بررسی قرار دهید. قیمت مشعل ها با توجه به تنوع مدل و برند های موجود متفاوت است، لازم به ذکر است که قیمت های ارائه شده در مجموعه دماتجهیز به روز بوده و تخفیف های مورد نظر مصرف کنندگان در این قیمت ها لحاظ گردیده است. به طوری که این قیمت ها نیز شامل بخش تضمین بهترین قیمت های سایت دماتجهیز می باشند.

مکانیزم عملکرد مشعل‌های سوخت مایع

سوخت مایع توسط فشار پمپ گازوئیل یا مازوت که متناسب با ظرفیت مشعل انتخاب گردیده است کاملاً به پودر یا اتومایز تبدیل می شود تا احتراق آن به خوبی انجام پذیرد. سوخت مایع پودر شده توسط نازل یا نازل ها (بر اساس ظرفیت) با هوا مخلوط می شود. مخلوط سوخت و هوای کاملاً آماده با جرقه تولید شده توسط ترانس جرقه زن محترق می گردد. لازم به ذکر است که محصولات احتراق پس از تبادل حرارت باید از محفظه احتراق خارج شوند.

فصل مشترک مشعل های سوخت مایع

• نیاز به اتمایزه کردن سوخت مایع دارند.
• نیاز به ترکیب سوخت با هوای احتراق دارند.

لزوم اتمایزه کردن سوخت مایع قبل از احتراق این است که بیشتر سوخت‌ها به دلیل پایین بودن عدد اکتان آنها به راحتی در حالت مایع محترق نمی‌شوند.
به عنوان مثال اگر یک کبریت روشن را درون یک محفظهّ حاوی گازوئیل یا مازوت فرو کنیم، شعله آن به سرعت خاموش می‌شود. لذا برای محترق کردن این قبیل سوخت‌ها، نیاز است تا آنها را از حالت مایع به حالت پودر (اتمیزه) تبدیل نمائیم. اتمیزه کردن سوخت، سطح تماس آن را با اکسیژن هوا بیشتر کرده و احتراق آن را آسان‌تر می‌کند.
به عنوان مثال، می‌توان توسط یک نازل، دبی ۱ گالن بر ساعت سوخت گازوئیل در فشار عملکردی ۷ بار را به بیش از ۵۰ میلیارد قطره روغن در ساعت تبدیل کرد. سایز این قطره‌ها از ۰٫۰۰۰۲ تا ۰٫۰۱ اینچ متغیر است.
به وسیله این فرایند سطح تماس سیال در حدود ۳۸۰۰ برابر افزایش می‌یابد. اگر اتمایزه شدن ناقص صورت گیرد، سایز قطرات خیلی بزرگ خواهد بود و این ذرات به صورت ناقص محترق شده و به صورت نیم سوز از شعله خارج می‌شوند.
این مسئله گاها به صورت پرتاب شدن ذرات آتش در شعله برخی مشعل های گازوئیل سوز یا مازوت سوز دیده می‌شود و تنها باعث احتراق ناقص و پایین آوردن راندمان و همچنین تشکیل رسوب در محفظه احتراق دیگ می‌شود.

چهار گروه اصلی از مشعل‌های مایع سوز

• جت فشاری Pressure jet
• روتاری کاپ Rotary cup
• Air/stem-atomized
• Low pressure air atomizing

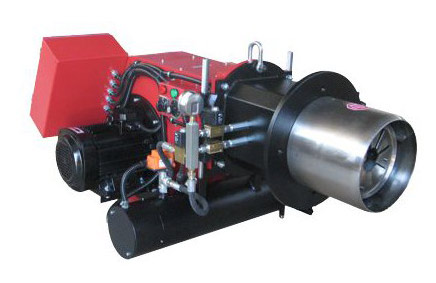

مشعل‌های مازوت سوز

• در این مشعل ها نیز فرایند پودر کردن سوخت توسط نازل انجام می شود. علاوه بر این، نازل باید این قطرات را با الگوی خاصی ایجاد نماید. جریان سوخت پودر شده باید در محدوده ی زاویه ای خاص از نازل خارج شده و توزیع قطرات سوخت در آن یکنواخت باشد. رایج ترین الگوی این جریان، الگوی مخروطی می باشد.
• اصولا فرایند پودر سازی سوخت به انرژی نیاز دارد که این انرژی در ابتدا از طریق پمپ سوخت مشعل گازوئیل سوز یا مازوت سوز به صورت فشار وارد سیستم شده و پس از آن به سرعت مایع به پودر تبدیل می شود.
• در صورت استفاده از مشعل مازوت سوز نصب پیش گرمکن (سوخت) به منظور جلوگیری از سفت شدن مازوت در هوای سرد ضروری است.



عملکرد و انواع نازل سوخت مایع در مشعل

وظیفه پاشش سوخت در مشعل‌های پرشر جت مایع سوز با قطعه کوچک و ظریفی به نام نازل است.
نازل‌ها از نظر دبی سوخت عبوری، شکل پاشش سوخت و زاویه پاشش انواع مختلفی دارند. پمپ گازوئیل سوخت را تحت فشار به داخل نازل پمپ می‌کند. سوخت هنگام خروج از اریفیس نازل تحت تاثیر نیروی گریز از مرکز‌‌، از مزکز نازل دور شده و به صورت یک لایه نازک با سرعت زیادحرکت می‌کند.
نازل‌ها از نظر شکل پاشش به سه الگوی اصلی دسته‌بندی می‌شوند. انتخاب نازل از نظر زاویه پخش سوخت و الگوی آن بستگی به ابعاد محفظه احتراق و طراحی مشعل دارد. زاویه پاشش سوخت در نازل‌ها بین 30-90 درجه به 6 زاویه استاندار 30‌، 45‌، 60‌، 70‌، 80‌، 90 تقسیم‌بندی می‌شود.

تنظیم سوخت و هوای مشعل

احتراق کامل سوخت حاصل تنظیم دقیق نسبت سوخت و هوا است. هرچه این نسبت با دقت بیشتری تنظیم شود راندمان احتراق بالاتر رفته و در نتیجه به سوخت کمتری احتیاج است. در مشعل های کوچک تنظیم هوای مورد نیاز احتراق مشعل توسط دمپر دستی انجام می شود، اما در مشعل های بزرگ این تنظیم به کمک دمپر اتوماتیک هوای مورد نیاز احتراق انجام می شود. البته با توجه به اینکه دمای هوای دیگ موتورخانه و رطوبت آن در طول سال متغیر است. در مشعل های بزرگ و صنعتی، باید در هر فصل دمپر هوا توسط بهره‌ بردار و اپراتورهای حرفه‌ای مورد تنظیم مجدد قرار گیرند. امروزه مشعل‌های مدرن مجهز به یک سیستم کنترل هوشمند PLC هستند که به صورت اتوماتیک نسبت بین سوخت و هوا را در تمام طول شبانه روز و تمام فصول مختلف سال تنظیم می نمایند.

مشعل های دوگانه سوز و سه گانه سوز

• هرگاه عملکرد مشعل با بیش از یک نوع سوخت باشد به آن مشعل دوگانه سوز یا مشعل سه گانه سوز می گویند.
• معمولاً مشعل های دوگانه سوز با سوخت های گاز و گازوئیل کار میکند و اگر چنانچه علاوه بر این سوخت ها بتواند با سوخت مازوت نیز کار کند به آن مشعل سه گانه سوز می گویند.
• بنابراین مشعل های سه گانه سوز که باید مانند مشعل های مازوت سوز دارای پیش گرمکن مازوت باشند قادرند با هر سه نوع سوخت گاز، گازوئیل و مازوت کار کنند.



• کاربر گرامی:

1. ضمن تشکر از جنابعالی جهت اطمینانی که به نظرات فنی کارشناسان فروش مجموعه تخصصی دماتجهیز دارید، لازم به ذکر است تعیین و انتخاب برند محصول موردنظر براساس سابقه، قدرت برند، خدمات و قیمت محصول نهایتا توسط خریدار تعیین میگردد. اما در مشعل ها، اغلب کاربران و خریداران برندهای پرفروشی مانند ایران رادیاتور، گرم ایران، شوفاژکار را با توجه به کیفیت، قیمت و خدمات بعد از فروش آن‌ها انتخاب و خرید می‌نمایند.


2. چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم‌گیری برای خرید انواع مشعل مورد نیاز دارید، می‌توانید پس از تماس با مجموعه دماتجهیز و شماره‌های داخلی 107 - 108 - 121 - 122، از کارشناسان فروش بخش تجهیزات گرمایشی و موتورخانه مشاوره بگیرید و سوالات خود را مطرح نمایید.

"از دماتجهیز با اطمینان و خیال آسوده خرید کنید"

گواهینامه ثبت علامت - پروانه کسب و کارت مباشرت از اتحادیه صنف کسب و کارهای مجازی - پروانه کسب از صنف لوازم شوفاژ و تهویه مطبوع

حضور دماتجهیز در نمایشگاه های بین المللی تاسیسات ساختمانی و سیستم های سرمایشی و گرمایشی از سال 1384 تا 1387

مجموعه تخصصی دماتجهیز علاوه بر جواز کسب معتبر از اتحادیه صنف شوفاژ و تهویه مطبوع، دارای نماد اعتماد الکترونیکی بوده و فعالیت سایت فروشگاهی خود را از سال 1383 در دفتر مرکزی تهران آغاز نموده است.

بیشتر ببینید، بهتر انتخاب کنید

4BTU=1K cal
