نکات مهم و نحوه انتخاب و خرید انواع فن سانتریفیوژ و آکسیال

به طورکلی با توجه به اهمیت دسترسی و استفاده از هوای تمیز و مناسب، فن سانتریفیوژ و آکسیال جهت تخلیه هوا، سیرکولاسیون هوا و هوارسانی در کارگاه ها و آشپزخانه های صنعتی، مرغداری ها، گلخانه های صنعتی، آشپزخانه ها و سرویس های بهداشتی ساختمان های مسکونی و ... مورد استفاده قرار می گیرند.

باید توجه داشته باشید که فن آکسیال یا پنجره ای قادر به جابجائی حجم بیشتر هوا نسبت به فن های سانتریفوژ بوده اما باید کاملا بدون امکان رانش هوا در کانال (بدون فشار استاتیکی) مورد استفاده قرار گیرد. انواع فن سانتریفیوژ یا استوانه ای به منظور تامین فشار رانش هوا در کانال های هوا رسانی مورد استفاده قرار می گیرند، اما قدرت جابجائی حجم هوای کمتری نسبت به فن آکسیال دارند.
مجددا تاکید می نمائیم هنگامی که انتقال هوا توسط کانال انجام می شود تنها می توان از فن های سانتریفیوژ استفاده نمود. بالانس استاتیک و دینامیک فن ها و مونتاژ دقیق زاویه پره ها در انواع فن های آکسیال و سانتریفوژ (فوروارد و بکوارد) تعیین کننده ترین عامل در عملکرد صحیح فن ها در ابعاد و ظرفیت نامی خود می باشند. فن های سانتریفیوژ به دلیل بی صدا بودن و عملکرد مناسب، در فشارهای بالا در بسیاری از تجهیزات تهویه مطبوع به منظور فراهم نمودن شرایط آسایش مورد استفاده قرار می گیرند.
فن هوادهی سانتریفیوژ با پره های انحنا به جلو (فوروارد-forward) در سرعت های پایین، ظرفیت های کم و فشارهای استاتیکی زیاد دارای حداکثر بازده می باشند. فن های سانتریفیوژ فوروارد در سیستم های گرمایشی کم فشار ونتیلاسیون و تهویه مطبوع (تهویه مطبوع خانگی تا کوره های هوای گرم) با راندمان 55 تا 65 % کاربرد دارند.
فن های سانتریفیوژ بکوارد (backward-بکوارد) دارای راندمان حداکثر 80% می باشند و در سیستم های ونتیلاسون، تهویه مطبوع، گرمایش و صنعتی در هوای محیط هایی که خوردگی مکانیکی یا شیمیایی دارند و یا به دلایل فنی دیگر در صنعت مورد استفاده قرار می گیرند.

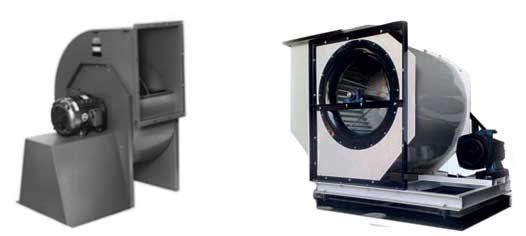

عملکرد فن های سانتریفیوژ بر اساس دو عامل می باشد:

• نیروی گریز از مرکز (که به همین دلیل این فنها به فنهای سانتریفیوژ معروفند)
• انحراف جریان های هوا توسط پره های فن از حالت شعاعی به سمت خروجی فن، به گونه ای که زاویه بین ورود و خروج مولکول های هوا 90 درجه می باشد. فن های سانتریفیوژ برای حجم کم هوادهی (نسبت به فن های آکسیال با قدرت مشابه) و فشار استاتیکی بالا مورد استفاده قرار می گیرند.

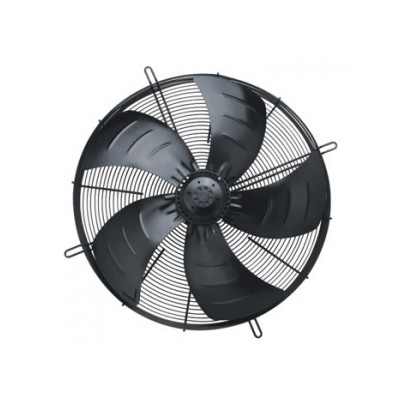

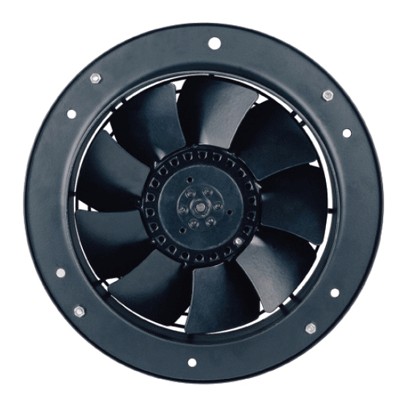

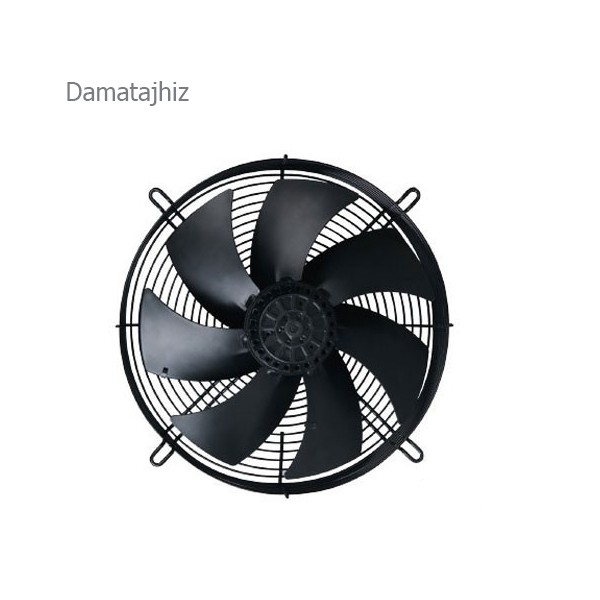

• اصول عملکرد فن آکسیال (ملخی): عملکرد فن آکسیال بر اساس حرکت اجباری هوا طبق زاویه پره ها می باشد که در این فن ها جریان هوا اساساً موازی با محور پروانه است. فن های پروانه ای برای حجم زیاد هوا و فشار استاتیکی اندک مورد استفاده قرار می گیرند.

نحوه انتخاب و سفارش انواع فن هوادهی:

1. نوع فن (سانتریفیوژ یا آکسیال)
2. ظرفیت جابجایی هوا ( cfm یاm3/hr)
3. فشار استاتیکی فن (در خصوص فن های سانتریفیوژ فوروارد یا بکوارد)
4. تک فاز یا سه فاز بودن الکتروموتور
5. ابعاد و جنس پره های فن (بخصوص در مورد ابعاد فن های آکسیال یا پنجره ای)

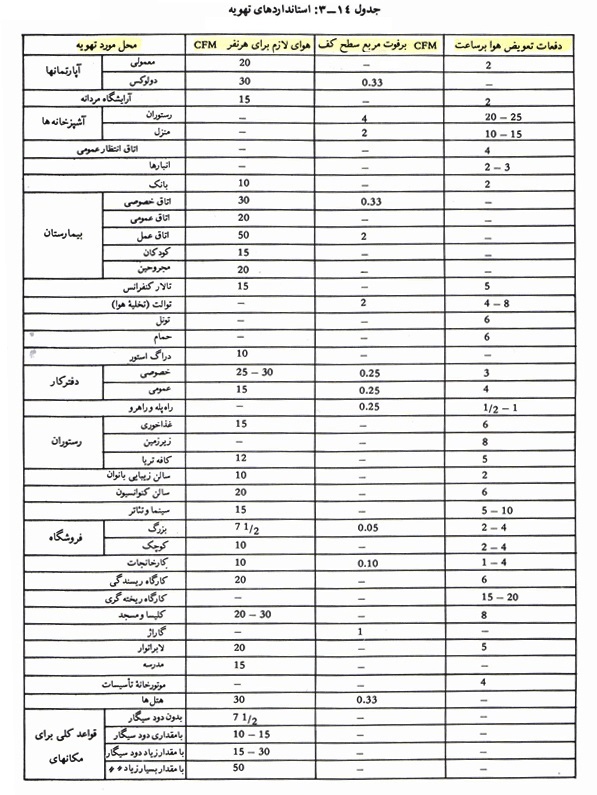

 معمولاً برای انتخاب فن سانتریفیوژ ابتدا با ضرب طول * عرض * ارتفاع * تعداد دفعات تعویض هوای محل مورد نظر (بر اساس نوع بهره برداری و کاربری آن محل از جدول 14-3 استانداردهای تهویه مطبوع فوق) حجم هوای قابل تعویض محاسبه می گردد. سپس براساس سرعت 1500 تا 2000 فوت در دقیقه (FPM) برای عبور هوای خروجی (exast) از درون کانال، ابعاد کانال خروج هوای مورد نیاز از جداول محاسبه و تعیین ابعاد کانال های انتقال هوا یا داکتیلاتور محاسبه می گردد.
اینک بر مبنای حجم هوای محاسبه شده، ابعاد کانال به دست آمده، طول مسیر کانال، زانوهای احتمالی در کانال عبور هوا و ... میزان افت فشار یا فشار استاتیکی فن سانتریفیوژ به دست آمده و از آنجا قدرت الکتروموتور متصل به این فن را نیز محاسبه می نمائیم.

در اجرای سیستم های جابه جایی هوا باید به موارد زیر توجه داشت:

• رطوبت محل نصب
• اسیدی یا بازی بودن هوای عبوری
• ضد انفجار و ضد جرقه بودن الکتروموتور
• دمای هوای عبوری نیز تا حدی در سفارش فن هوادهی و اجرای سیستمهای تهویه مهم تلقی می گردد.
• با توجه به اهمیت بالانسینگ در عملکرد فن های هوادهی سانتریفیوژ و آکسیال و ارتباط مستقیم آن با طول عمرفن و الکتروموتور، به منظور تداوم بالانس دینامیکی فن ها، نسبت به نصب کاملاً افقی و تراز شده انواع فن سانتریفیوژ و آکسیال در محل نصب خود نهایت دقت را مبذول فرمائید.

سفارش ساخت و گارانتی خرید فن های آکسیال و سانترفیوژ :

• کلیه قیمت های فن های آکسیال و سانترفیوژ ارائه شده در دماتجهیز به روز بوده و تخفیف های مورد نظر مصرف کنندگان در این قیمت ها لحاظ گردیده است. به طوریکه این قیمت ها نیز شامل بخش تضمین بهترین قیمت سایت دماتجهیز می باشد. (مراجعه کنید به بخش تضمین بهترین قیمت های سایت دماتجهیز)
• در گروه فن های آکسیال و سانترفیوژ سایت دماتجهیز، اطلاعات فنی ده ها مدل از انواع فن های سانتریفیوژ و آکسیال شرکتهای معتبر جهت بررسی و خرید شما کارشناسان و کارفرمایان گرامی ارائه گردیده است.
• چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم‌گیری برای خرید انواع فن های سانتریفیوژ و آکسیال مورد نیاز دارید، می‌توانید پس از تماس با مجموعه دماتجهیز و شماره‌های داخلی 117 – 119 – 120 – 126 - 317 ، از کارشناسان فروش بخش تجهیزات تهویه مطبوع مشاوره بگیرید و سوالات خود را مطرح نمایید.
• همچنین با توجه به اینکه دماتجهیز بعنوان عضو رسمی اتحادیه فروشندگان لوازم شوفاژ و تهویه مطبوع، ارائه دهنده انواع فن سانتریفوژ و آکسیال در منطقه خاورمیانه است، چنانچه برای هریک از کشورهای منطقه نیاز به Centrifugal & Axial Fans دارید، میتوانید سفارش خرید خود را با اطمینان خاطر، گارانتی محصول و قیمت مناسب به کارشناسان فروش ما بسپارید.

گواهینامه ثبت علامت - پروانه کسب و کارت مباشرت از اتحادیه صنف کسب و کارهای مجازی - پروانه کسب از صنف لوازم شوفاژ و تهویه مطبوع


حضور دماتجهیز در نمایشگاه های بین المللی تاسیسات ساختمانی و سیستم‌های سرمایشی و گرمایشی

سفارش از شما، پیگیری از ما

مجموعه تخصصی دماتجهیز علاوه بر جواز کسب معتبر از اتحادیه صنف شوفاژ و تهویه مطبوع، دارای نماد اعتماد الکترونیکی بوده و فعالیت سایت فروشگاهی خود را از سال 1383 در دفتر مرکزی تهران آغاز نموده است.

1M/S = 196.85 Ft./min
1 Ft. / min. = 0.0051
M/S 1M³ = 35.315 Ft.³
1M³/hr = 0.588 C.F.M
1 m. Bar = 0.4019 In. H
1m. Bar = 0.0295 In.Hg
1Atm. = 14.7 P.S.I 1Atm. = 1.013 Bar
