چیلر جذبی

اگر مایل به استفاده از چیلر جذبی به عنوان هسته مرکزی سیستم تهویه مطبوع ساختمان خود هستید، تا انتهای این مطلب همراه ما باشید تا اطلاعات لازم درباره ویژگی‌ها، مشخصات فنی، نحوه برآورد ظرفیت، انتخاب برند مناسب و نکات سفارش خرید انواع چیلر جذبی را کسب نمایید.

راهنمای بررسی و انتخاب انواع چیلر جذبی

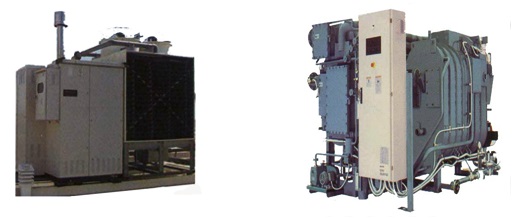

چیلر جذبی یکی از تجهیزات تولید برودت در سیستم‌های تهویه مطبوع ساختمان‌ها بوده که مصرف برق خیلی پایین تری نسبت به چیلرهای تراکمی در ظرفیت مشابه دارند اما نیازمند انرژی حرارتی زیادی (مانند آبگرم – آب داغ – بخار – شعله مستقیم) هستند.
این انرژی گرمایی جهت ایجاد برودت در ژنراتور چیلر جذبی سبب بخار شدن آب محلول در لیتوم بروماید می شود. بخار آب حاصله وارد کندانسور شده و در آنجا بدلیل تماس با کویل‌های آب برج خنک کننده تقطیر شده و وارد اواپراتور می گردد.

بدلیل وجود خلا (فشار 0.01 atm) در اواپراتور آب مقطر تبخیر شده در نتیجه حرارت نهان خود را از کویل‌های سیال سیستم تهویه مطبوع (معمولا آب) جذب می‌کند. سپس بخار آب حاصله از این فرآیند در ابزوربر جذب لیتیوم بروماید شده، این لیتیوم بروماید رقیق توسط پمپ سولوشن وارد ژنراتور می گردد.لیتیوم بروماید خشک نیز در ژنراتور جهت جذب آب و رقیق شدن به ابزوربر برگشت داده می‌شود.
پمپ مبرد در چیلرهای جذبی وظیفه انتقال آب از اواپراتور به روی لوله‌های حامل سیال سیستم تهویه را به‌عهده دارد.

نحوه عملکرد و طرز کار چیلر جذبی به زبان ساده

همان‌طور که در بالا اشاره کوتاهی داشتیم، چیلر جذبی دستگاهی است که با کمک یک فرایند شیمیایی، تولید آب سرد می‌کند. این دستگاه برای ایجاد سرما از دو ماده اصلی استفاده می‌کند: آب (به عنوان مبرد) و لیتیوم بروماید (به عنوان جاذب).

کارکرد چیلر جذبی به این شکل است:

۱- آب و لیتیوم بروماید در بخشی به نام ابزوربر با هم ترکیب می‌شوند. محلولی که به‌این‌صورت به‌دست می‌آید، با یک پمپ به سمت ژنراتور فرستاده می‌شود.

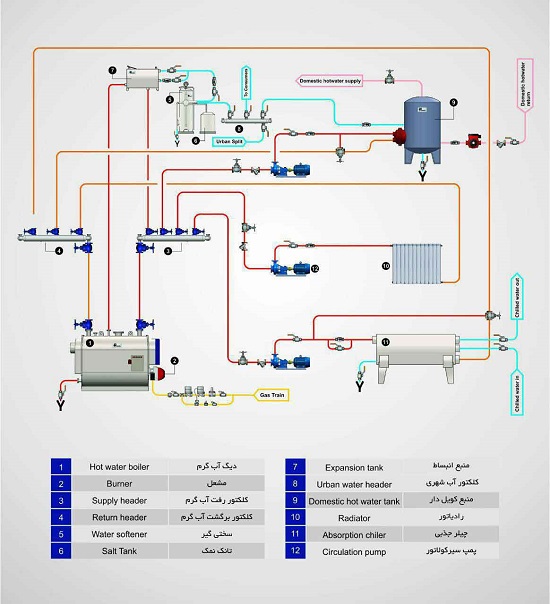

۲- در ژنراتور به این محلول گرما داده می‌شود؛ این گرما می‌تواند از شعله مستقیم گاز، آب گرم موتورخانه یا حتی گرمای اتلافی تأمین شود.

۳- وقتی محلول گرم می‌شود، آب موجود در آن بخار می‌شود و لیتیوم بروماید در ژنراتور باقی می‌ماند.

۴- بخار آب تولیدشده وارد بخشی به نام کندانسور می‌شود. در کندانسور به‌وسیله آب خنک برج خنک‌کننده، دوباره به مایع تبدیل می‌شود.

۵- این آب مایع شده سپس به اواپراتور منتقل می‌شود. در اواپراتور فشار بسیار پایینی وجود دارد که باعث می‌شود آب به سرعت تبخیر شود. در این مرحله، آب گرمای محیط یا سیال در گردش را جذب می‌کند و باعث خنک شدن آن می‌شود.

۶- در همان زمان، لیتیوم بروماید که در ژنراتور باقی مانده بود، دوباره به ابزوربر برمی‌گردد. در اینجا با بخار آبی که از اواپراتور آمده ترکیب می‌شود. این ترکیب باعث گرم شدن محلول می‌شود که برای کاهش این گرما از یک کویل خنک‌کننده استفاده می‌کنند.

۷- این چرخه دائماً تکرار می‌شود: آب تبخیر می‌شود، گرما را جذب می‌کند، در کندانسور به مایع تبدیل می‌شود و دوباره وارد چرخه می‌شود. لیتیوم بروماید هم نقش جذب بخار آب را دارد و دوباره وارد سیکل می‌شود.

تفاوت مهم چیلر جذبی با چیلر تراکمی این است که چیلر جذبی برای چرخاندن مبرد از فرآیند شیمیایی و جاذب استفاده می‌کند؛ اما چیلر تراکمی برای این کار به کمپرسور نیاز دارد. همچنین در چیلر جذبی، آب نقش مبرد را بازی می‌کند، ولی در چیلر تراکمی گازهای هالوکربنی مانند R22 و R134a به کار می‌روند.

با این روش، چیلر جذبی می‌تواند آب سرد مورد نیاز سیستم‌های تهویه مطبوع ساختمان‌ها را تأمین کند.

دسته بندی چیلر جذبی براساس انرژی مورد نیاز عملکرد

• چیلر جذبی آبگرم
• چیلر جذبی آب داغ
• چیلر جذبی شعله مستقیم
• چیلر جذبی بخار

اجزای اصلی چیلرهای جذبی

• ژنراتور
• کندانسور
• ابزوربر
• اواپراتور
• پمپ سولوشن
• پمپ مبرد
• شیرهای کنترل
• ترموستات‌ها و تابلو برق مربوطه

در انتخاب چیلرهای جذبی و سفارش دستگاه باید موارد ذیل مشخص شوند:

• ظرفیت برودتی نامی و تناژ واقعی تبرید دستگاه (TR)
• نوع چیلر جذبی (آبگرم، بخار، آب داغ، شعله مستقیم)

جهت مشاوره و کسب اطلاعات بیشتر در خصوص نحوه انتخاب چیلر جذبی مورد نیاز می‌توانید با کارشناسان شرکت دماتجهیز مشورت نمایید.

به‌طور کلی کارشناسان تاسیسات برای محاسبه ظرفیت چیلر جذبی مورد نیاز در هر پروژه، علاوه بر محاسبه پارامترهایی مانند شرایط جغرافیایی، ارتفاع از سطح دریا، رطوبت نسبی هوا، نوع کاربری ساختمان، نوع مصالح به کار رفته و اجرای نمای ساختمان، جهت قرارگیری ساختمان نسبت به زاویه تابش خورشید، تعداد طبقات و سطح زیر بنای ساختمان، تعداد نفرات و تجهیزات کوچک و بزرگ الکتریکی داخل ساختمان و ... ، به حجم آب سرد مورد نیاز و ضرایب اطمینان کافی در عملکرد چیلر جذبی توجه می نمایند.
اما چنانچه مایل به استفاده از امکان محاسبه سر انگشتی (فاز 1) چیلر مورد نیاز ساختمان‌های مسکونی و اداری در شرایط آب و هوایی مانند تهران باشید، می توانید به ازای هر 100 متر مربع از ساختمان به‌طور تقریبی ظرفیت نامی 5 تن تبرید معادل 60000 بی تی یو (BTU) را در نظر بگیرید.
در چیلرهای جذبی آمونیاکی منبع اصلی تامین انرژی برای ایجاد برودت گاز شهری است.

در چیلرهای جذبی لیتیوم بروماید (ظرفیت‌های بالاتر از 30 تن تبرید معادل 360000 BTU) منبع اصلی انرژی آبگرم، آب داغ و یا بخار است (بجز چیلرهای جذبی شعله مستقیم که مشعل با سوخت مناسب مستقیماً روی آن نصب می‌گردد).

چالش‌های انتخاب چیلر جذبی برای سیستم‌های تهویه مطبوع در ساختمان‌ها عبارتند از:

• هزینه خرید اولیه بالاتر چیلرهای جذبی نسبت به انواع چیلر تراکمی آبی و هوایی با ظرفیت مشابه
• ابعاد و وزن بالاتر چیلرهای جذبی نسبت به چیلرهای تراکمی با ظزفیت مشابه
• هزینه‌های تعمیر و نگهداری و راهبری بالاتر چیلرهای جذبی نسبت به چیلرهای تراکمی
• لزوم اختصاص حجم آب در گردش و ظرفیت برج خنک کننده بیشتر (مصرف آب بیشتر) و انتخاب پمپ‌های سیرکولاتور برج با ظرفیت بالاتر و لوله و اتصالات با سایزهای بزرگ تر در چیلرهای جذبی نسبت به تراکمی
• از دست رفتن مزیت نسبی و اقتصادی استفاده از سوخت گاز طبیعی جهت تامین انرژی با چند برابر شدن هزینه گاز مصرفی در سنوات گذشته در چیلرهای جذبی

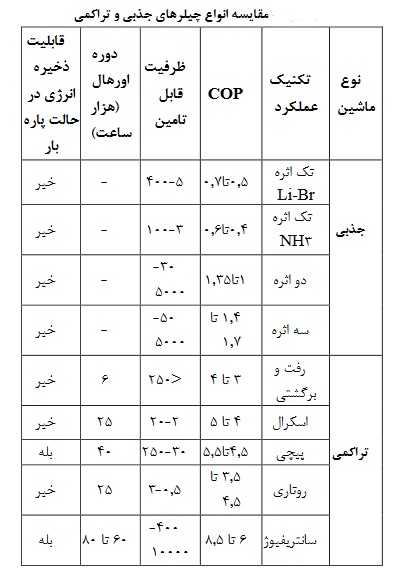

• راندمان عملکرد لحظه ای یا COP پایین تر و همچنین راندمان میانگین عملکردIPLV کمتر در تمامی مدل‌ها و انواع چیلرهای جذبی نسبت به چیلرهای تراکمی اسکرو، اسکرال و خصوصاً سانتریفیوژ

در گروه چیلرهای جذبی سایت مجموعه مرجع و تخصصی دماتجهیز، اطلاعات و مشخصات فنی صدها مدل از انواع چیلر جذبی از برندهای معتبر داخلی و خارجی جهت بررسی و خرید شما کارشناسان و کارفرمایان گرامی ارائه گردیده است.

سخنی با کارفرمایان، مشاوران و پیمانکاران محترم پروژه‌ها

• با توجه به تنوع و گستردگی محصولات و برندهای ارائه شده در مجموعه مرجع و تخصصی دماتجهیز از یک طرف و توانایی این شرکت در ارائه بیشترین تخفیف‌ها همراه با گارانتی اصلی شرکت‌های تولید کننده (بدلیل ارتباطات و سفارشات مداوم دماتجهیز با تولید کنندگان معتبر)، شما می‌توانید کلیه تجهیزات مورد نیاز سرمایش وگرمایش پروژه خود، از برندهای مختلف را بصورت یکجا از طریق شرکت دماتجهیز تهیه نموده و خود را از دردسرهای تماس و پیگیری با شرکت‌های مختلف معاف نمایید.
• همچنین به‌منظور ایجاد بیشترین حس اعتماد و اطمینان خاطر شما عزیزان، شرکت دماتجهیز قادر به ارائه فاکتور و برگه گارانتی شرکت سازنده محصولات بنام شما یا شرکت شما، همزمان با تحویل کالا نیز است.
• همچنین با توجه به اینکه شرکت دماتجهیز ارائه دهنده انواع چیلر جذبی در منطقه خاورمیانه است، چنانچه برای هریک از کشورهای منطقه نیاز به Absorption Chiller دارید، میتوانید سفارش خرید خود را با اطمینان خاطر، گارانتی محصول و قیمت مناسب به کارشناسان فروش ما بسپارید.

سفارش از شما، پیگیری از ما

(دماتجهیز از سال 1383 فعالیت خود را آغاز نموده و دارای نماد اعتماد الکترونیکی می باشد.)
