اسپلیت مرکزی دایکین

درباره سیستم اسپلیت مرکزی VRV دایکین

در سیستم پیشرفته VRV دایکین تنها با قرار گرفتن یک الی 3 یونیت خارجی (معمولا در بام ساختمان قرار می گیرد) با ظرفیت مورد نیاز و تغذیه تعداد یونیت‌های داخلی مطابق با همان ظرفیت می توان سرمایش و گرمایش هر فضا را تامین نمود. هر سلول یونیت خارجی این سیستم اسپلیت مرکزی مجهز به 2 کمپرسور اینورتر (دور متغیر) می باشد؛ فناوری اینورتر کمک می کند کمپرسور در لحظه استارت با کمترین جریان برق، سیستم را وارد مدار کند به طوری که این دستگاه می تواند با 12.5 درصد میزان برق مصرفی سیستم شروع به کار نماید.

نحوه کارکرد سیستم VRV دایکین

در سیستم اسپلیت مرکزی VRV روند کارکرد دستگاه متناسب با فضای مورد تهویه می باشد، بدین ترتیب که یونیت داخلی موجود در هر فضا در هر لحظه با استفاده از فناوری PCB یا Printed Circuit Board و 4 حسگر (T4,T3,T2,T1 ) موجود در آن، دمای فضا را با دمای تعیین شده توسط مصرف کننده‌ها مقایسه و با توجه به دمای مبرد ورودی و خروجی مقدار مبرد مورد نیاز را به وسیله PCB از یونیت خارجی در خواست می نماید. در این میان شیر برقی (تدریجی) با تغییر مقطع در هر لحظه میزان مبرد ورودی به کویل را تنظیم می کند تا دمای فضا را به دمای مطلوب برساند.

با رسیدن دمای فضا به دمای تعیین شده، PCB دستور تزریق مبرد را تنها به مقدار مورد نیاز برای ثابت نگه داشتن دمای آن فضا به یونیت خارجی ارسال می نماید و دور فن یونیت داخلی به واسطه دور متغیر بودن، متناظر با دما کاهش می یابد تا دمای اتاق را در دمای تعیین شده حفظ نماید.

بدین ترتیب سیال حامل سرما و یا گرما که به سمت یونیت خارجی در حال حرکت است برای از دست دادن یکی از این دو عامل، وارد کویل یونیت خارجی می گردد، همچنین فن‌های مجهز به اینورتر موجود در داخل یونیت خارجی عامل تبادل حرارت در یونیت خارجی می باشند که دور این فن‌ها متناسب با افزایش یا کاهش دور کمپرسورها و همچنین دور فن یونیت‌های داخلی (ناشی از تغییر بار برودتی یا حرارتی مورد نیاز فضای مورد تهویه) تغییر می کند.

ویژگی‌های اسپلیت مرکزی دایکین

• میزان مصرف برق: مصرف برق سیستم‌های VRV به دلیل کنترل دور کمپرسور، فن کندانسور و همچنین دور شیر انبساط و فن جداگانه روی هر یونیت داخلی (چهار اینورتر) در حالت اوج بار 40 درصد از سیستم‌های مشابه کمتر بوده و افزایش EER به میزان 187درصد را به دنبال دارد که این مقدار در بارهای جزئی، به دلیل امکان کارکرد بار جزئی و افزایش COP سیستم در بارهای جزئی به طرز چشمگیری (تا حد 1/3 سیستم‌های on/off) کاهش می یابد.

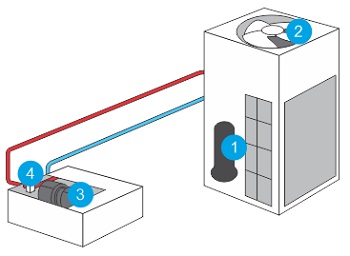

اینورترها در سیستم VRV دایکین 1. کمپرسور اینورتر یونیت خارجی 2. موتور فن اینورتر یونیت خارجی 3. موتور فن اینورتر یونیت داخلی 4. موتور اینورتر شیر برقی

• افزایش عمر مفید کمپرسورهای اینورتر: سیستم‌های VRV دایکین از کمپرسورهای اسکرال ساخت شرکت دایکین که مجهز به فناوری اینورتر هستند بهره می برند. کمپرسورهای غیر اینورتر (دور ثابت) به دلیل خاموش و روشن شدن لحظه ای استهلاک بیشتر و در نتیجه عمر مفید کمتری نسبت به کمپرسورهای اینورتر (دور متغیر) که دور خود را افزایش یا کاهش می دهند دارند. از این روی عمر مفید کمپرسورهای اینورتر به کار رفته در سیستم اسپلیت مرکزی دایکین حداقل 25 سال می باشد.


• صدای بسیار کم: عمکرد این نوع سیستم‌های تهویه مطبوع مرکزی دایکین بسیار کم صدا بود به طوری که میانگین صدای یونیت‎‌های داخلی آن 30dB و میانگین صدای تولیدی یونیت‌های خارجی آن 60dB می باشد.


•  محدوده دمای بالا: از مهمترین ویژگی‌های VRF دایکین قابلیت کارکرد در شرایط آب و هوایی مختلف با دامنه دمایی -25 الی +52 درجه سانتیگراد می باشد.


• لوله کشی انعطاف پذیر: آنچه این نوع سیستم تهویه مطبوع را بسیار پرطرفدار نموده است قابلیت انعطاف پذیری لوله کشی می باشد به طوری که حداکثر فاصله مجاز بین یونیت‌های داخلی و خارجی می تواند تا 165 متر باشد. همچنین اختلاف ارتفاع بین یونیت‌های خارجی و داخلی تا 90 متر، اختلاف ارتفاع بین چندین یونیت داخلی تا 30 متر و قابلیت 90 متر لوله کشی برای انشعاب گیری پس از اولین انشعاب فراهم می شود.


• عدم نیاز به زیر سازی نصب: یونیت‌های خارجی سیستم اسپلیت مرکزی دایکین به دلیل وزن کمتر نسبت به چیلرها، نیازمند تقویت و زیرسازی سازه در محل نصب نمی باشند.


• لوله کشی یکپارچه: سیستم لوله کشی یکپارچه همراه با اتصالات ابداعی Refnetدایکین که برای نصب ساده طراحی گردیده است، در مقایسه با اتصالات T شکل موجب بهبود جریان توزیع ماده مبرد در تمامی نقاط و بالا بردن کارایی در لوله کشی‌ها می گردد.

تنوع سیستم اسپلیت مرکزی VRV دایکین

به طور کلی سیستم اسپلیت مرکزی دایکین در کنار کیفیت و اعتباری که به لطف نام برند دایکین دارد، از تنوع بسیاری از لحاظ ظرفیت و نوع یونیت داخلی برخوردار می باشد به طوری که تا کنون توانسته نظر بسیاری از صاحبان پروژه‌های بزرگ را جلب نماید.

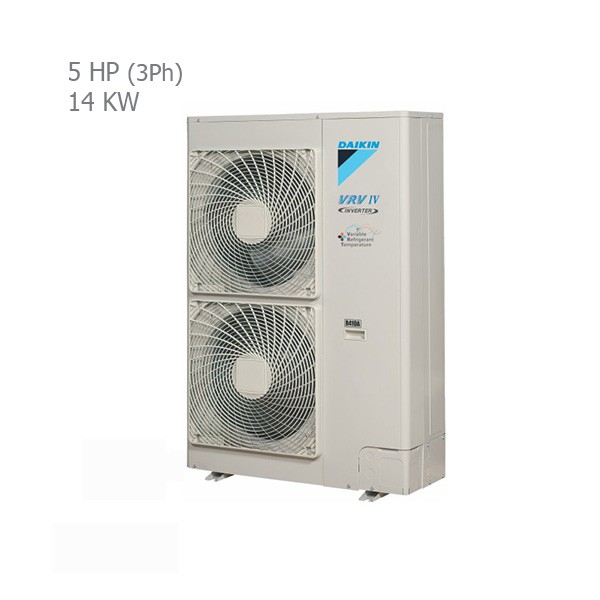

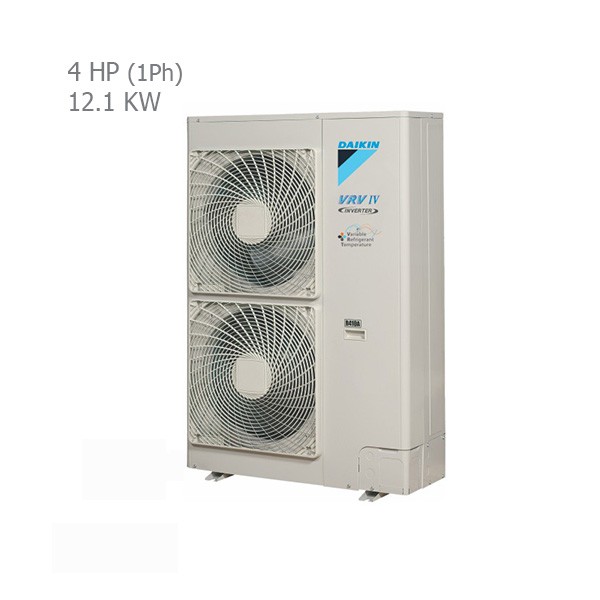

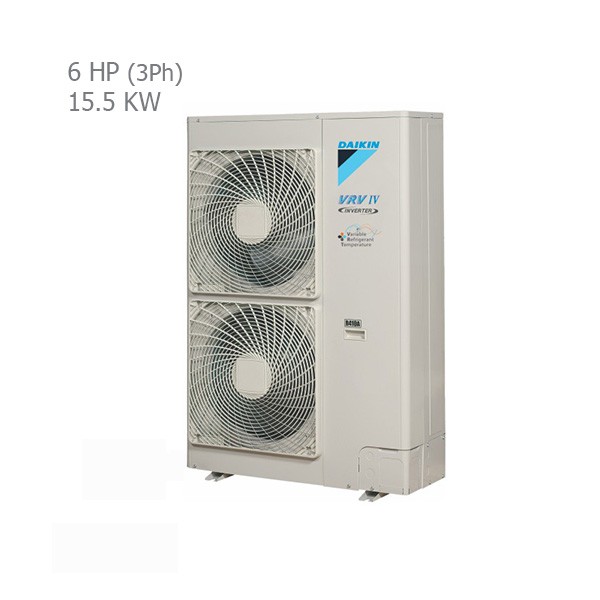

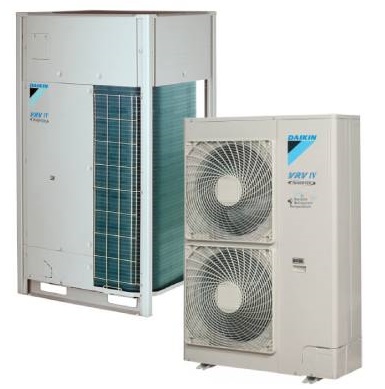

یونیت بیرونی سیستم اسپلیت مرکزی (VRV) دایکین شامل سری RXYQ و RXYSQ  می شود که سری اول در ظرفیت‌های 8 الی 54 اسب بخار (بصورت مدولار) و با قابلیت اتصال حداکثر 64 یونیت داخلی (برای هر یونیت) و سری دوم با ابعاد و وزن کمتر نسبت به مدل عادی، در ظرفیت‌های 4 الی 12 اسب بخار و با قابلیت اتصال حداکثر 64 یونیت داخلی عرضه می گردد.

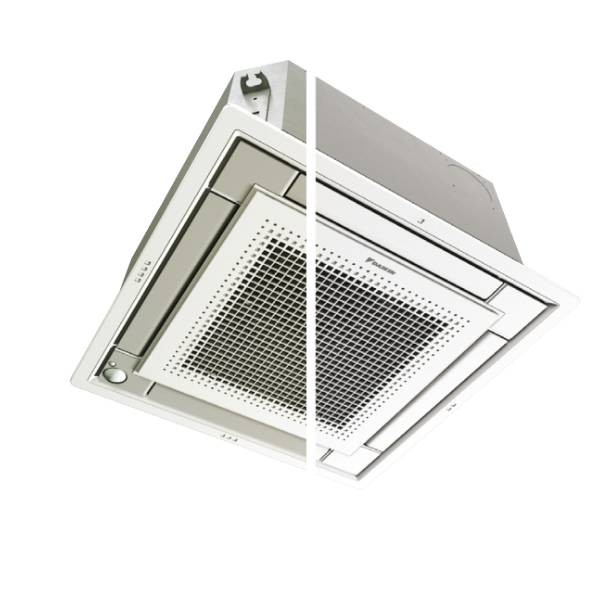

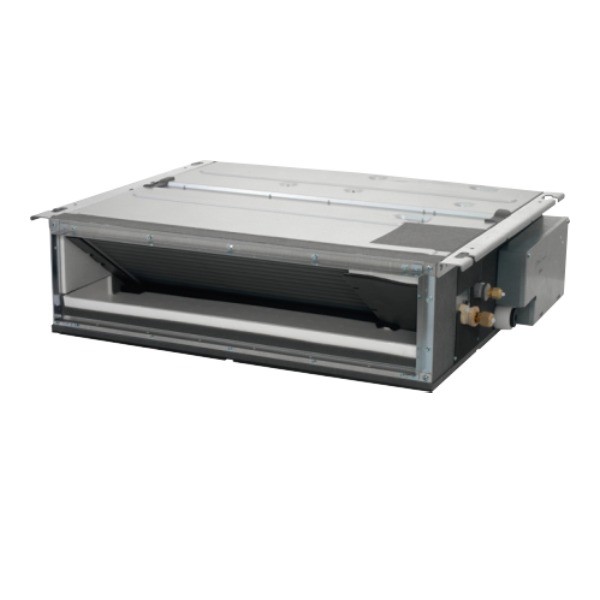

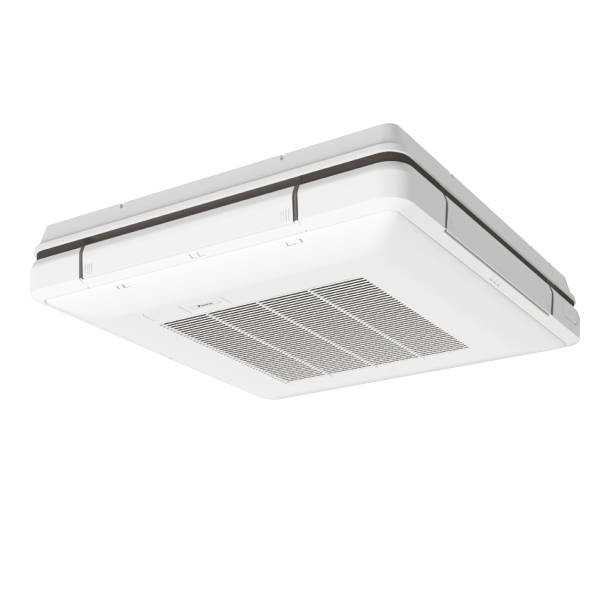

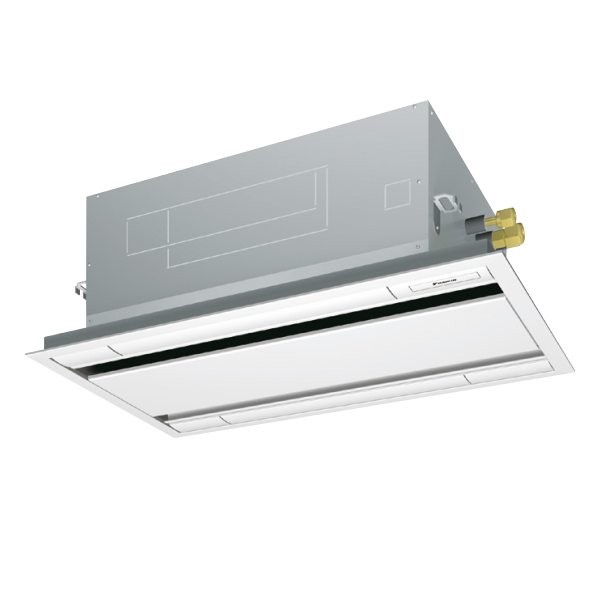

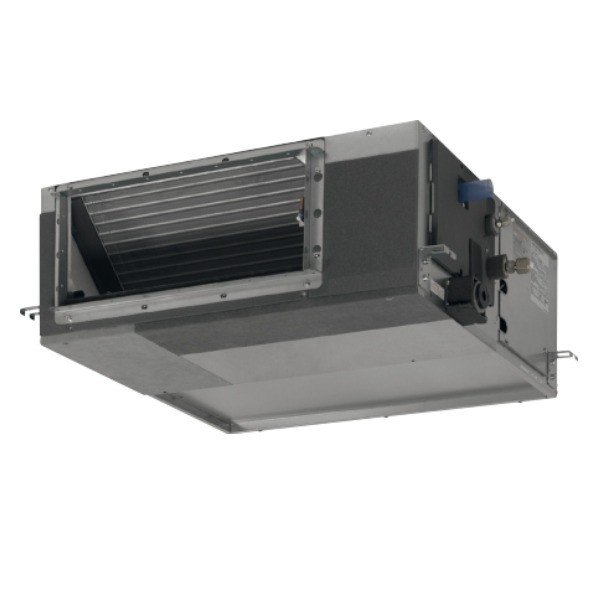

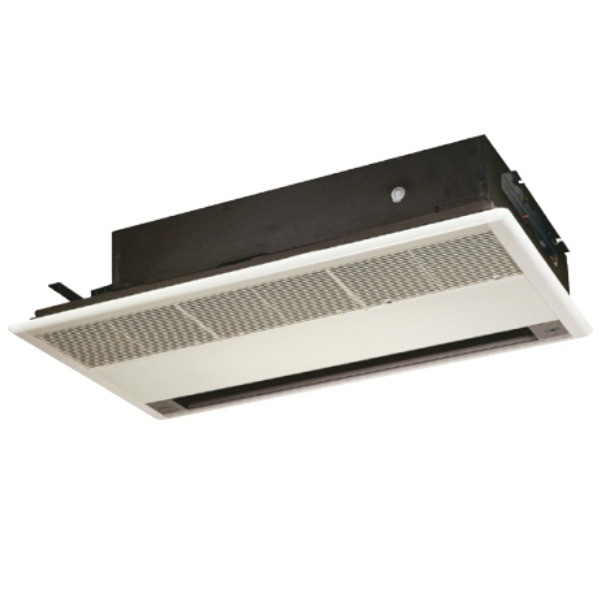

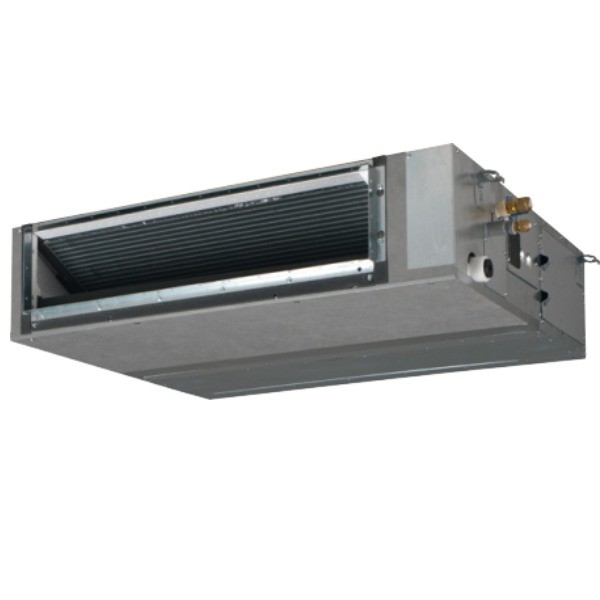

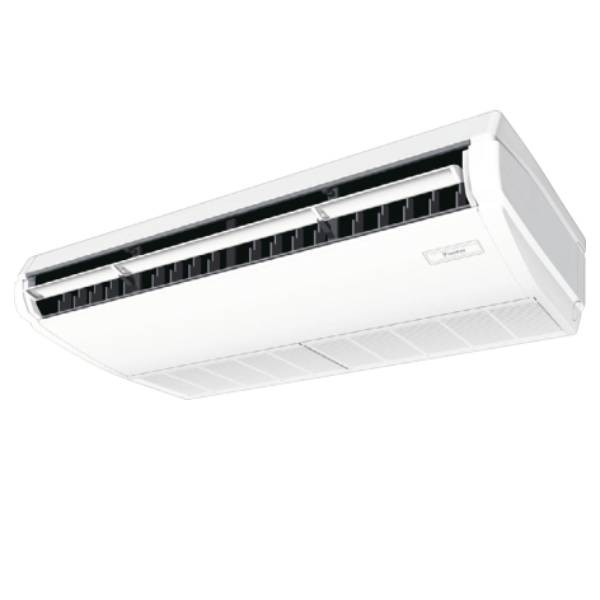

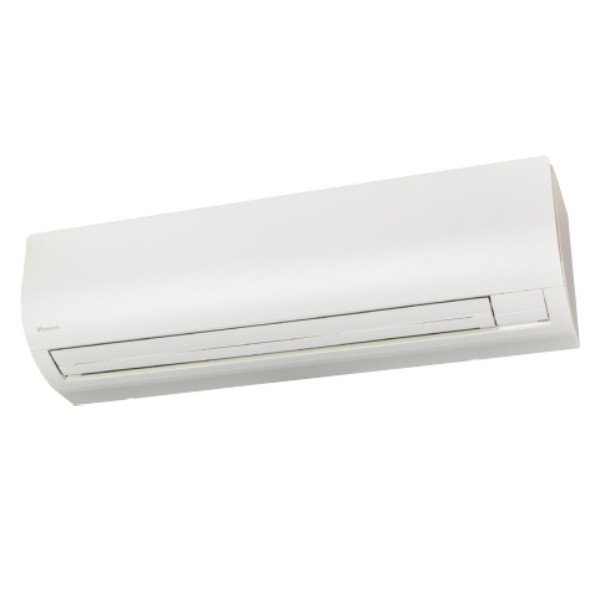

همچنین شرکت دایکین برای سیستم‌های اسپلیت مرکزی VRF تولیدی این شرکت، طیف گسترده‌ای از یونیت‌های داخلی را با ظرفیت‌ها و طراحی‌های ظاهری متنوع ارائه می دهد. در بین یونیت‌های داخلی متنوع دایکین می توان به انواع کاستی سقفی 1، 2 و 4 طرفه، سقفی توکار کم فشار، فشار متوسط و پرفشار، سقفی روکار 1 و 4 طرفه، دیواری، زمینی روکار و توکار اشاره نمود که در ظرفیت‌های مختلف طراحی و عرضه می شوند.

گارانتی سیستم اسپلیت مرکزی VRV دایکین

شرکت جهان تهویه ریما برای تمامی یونیت‌های داخلی و خارجی سیستم اسپلیت مرکزی دایکین ارائه دهنده 24 ماه گارانتی قطعات داخلی و 5 سال گارانتی کمپرسور می باشد. همچنین تمامی محصولات از 10 سال خدمات پس از فروش که شامل تامین تجهیزات و قطعات یدکی می شود، بهره می برند.
