راهنمای عملکرد و انواع مانومتر:

بطور کلی مانومتر یا فشارسنج ها ابزاری برای اندازه گیری فشار گازها هستند. مانومترها نیز مانند دیگر ابزارها و تجهیزات کنترل و اندازه گیری، دارای انواع مختلفی از نظر برند، مدل، فشار کار، فشار تست، قطر و اندازه، نوع، محل اتصال دنباله، ساده، روغنی و ... هستند. توجه داشته باشید که مانومترها دارای صفحه با قطرهای متفاوتی از 4 تا 30 سانتیمتر بوده و ممکن است بصورت اتصال از زیر و یا اتصال از پشت صفحه باشند. مانومترها از لحاظ شکل ظاهری و کاربرد دارای انواع مختلفی هستند که در ادامه به معرفی و بررسی انواع مانومتر مارپیچی، حلزونی، مورب، C شکل، U شکل، مخزن دار و ... خواهیم پرداخت.

برخی کاربردهای مانومتر:

اندازه گیری عمق و ارتفاع

برای مثال جهت اندازه گیری سطح مایعات در مخازن یا اندازه گیری مکان اجسام معلق در مایعات مثل زیر دریایی ها

اندازه گیری جریان

برای مثال جهت اندازه گیری جریان داخل یک لوله با استفاده از اختلاف فشار دو بخس ابتدایی و انتهایی آن لوله

اندازه گیری ارتفاع از سطح دریا

برای مثال جهت اندازه گیری ارتفاع از سطح دریا در هواپیماها، ماهواره ها، موشک ها، کشتی ها و ... با استفاده از تغییر فشار نسبت به ارتفاع

اندازه گیری فشار

جهت اندازه گیری فشار در اتومبیل ها، هواپیماها، هواشناسی و ...

 انواع مانومتر

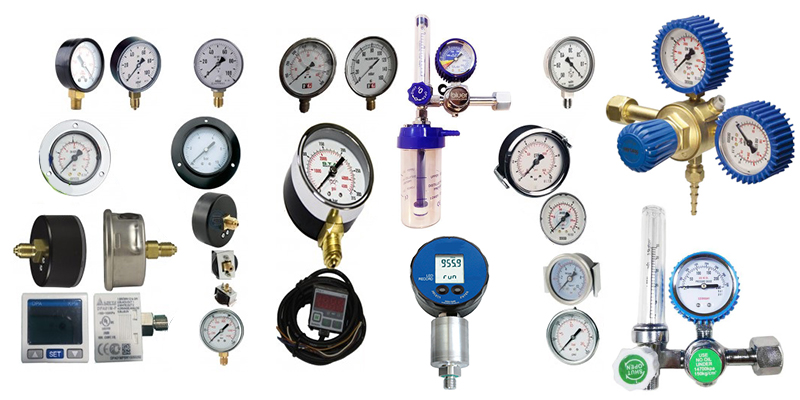

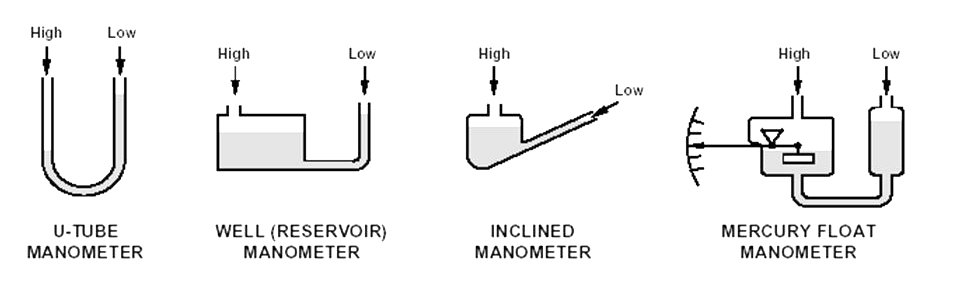

انواع مانومتر یا فشارسنج از لحاظ شکل ظاهری:

  • مانومتر U شکل
  • مانومتر C شکل
  • مانومتر مارپیچی
  • مانومتر حلزونی
  • مانومتر مورب
  • مانومتر مخزن دار: که جهت اندازه گیری فشارهای کم(تا 12 اینچ آب) و فشارهای زیاد(تا 48 اینچ جیوه) کاربرد دارد.

انواع مانومتر

مانومتر c شکل:

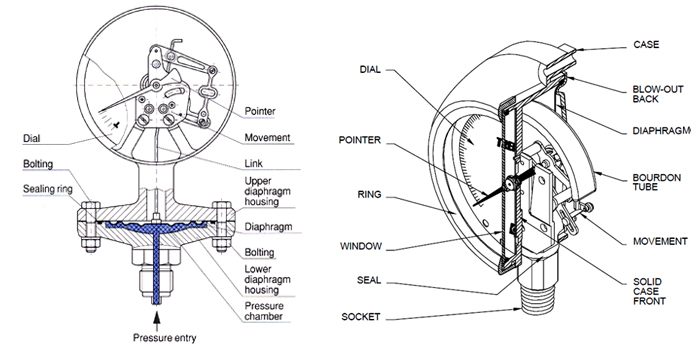

برخی مانومترها از لوله ای C شکل(لوله بوردون) تشکیل شده اند که از یک طرف مسدود و از طرف دیگر به نقطه فشار متصل می شوند. وقتی فشار از نقطه فشار وارد یک سر لوله شود، باعث حرکت لوله بوردون گشته و سپس بوسیله یک اهرم چرخ دنده و عقربه را به حرکت در می آورد و با حرکت عقربه فشار نمایش داده می شود. این نوع فشارسنج ها قادر به اندازه گیری فشار سیالات از 30 تا 50000 پوند بر اینچ مربع (PSI) هستند.

مانومتر c شکل

مانومتر مارپیچی و حلزونی:

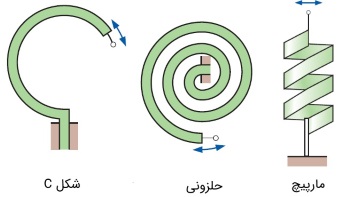

علاوه بر لوله بوردون C شکل، دو نوع لوله بوردون مارپیچ و حلزونی نیز وجود دارد. در عملکرد این نوع فشار سنج، بیشینه جابجایی ممکن با زاویه خم لوله متناسب است و برای لوله بوردونی C شکل، اندازه کمان کمتر از 360 درجه است.

در مواردی که نیاز به حساسیت بیشتر جهت اندازه گیری فشار نیاز است، از لوله بوردون های حلزونی یا مارپیچی استفاده می کنند. همچنین لوله بوردون های حلزونی و مارپیچی فضای کمتری را اشغال می کنند.

لوله بوردون های C شکل با شعاع 25 میلی متر، می توانند ماکزیمم تا 4 میلی متر جابجا شوند و برای اندازه گیری فشار تا حداکر 6000 بار استفاده می شوند.

در حالیکه لوله بوردون های حلزونی و مارپیچی قادر به اندازه گیری فشار تا 700 بار هستند.



 مانومتر حلزونی یا مارپیچ



مانومتر U  شکل:

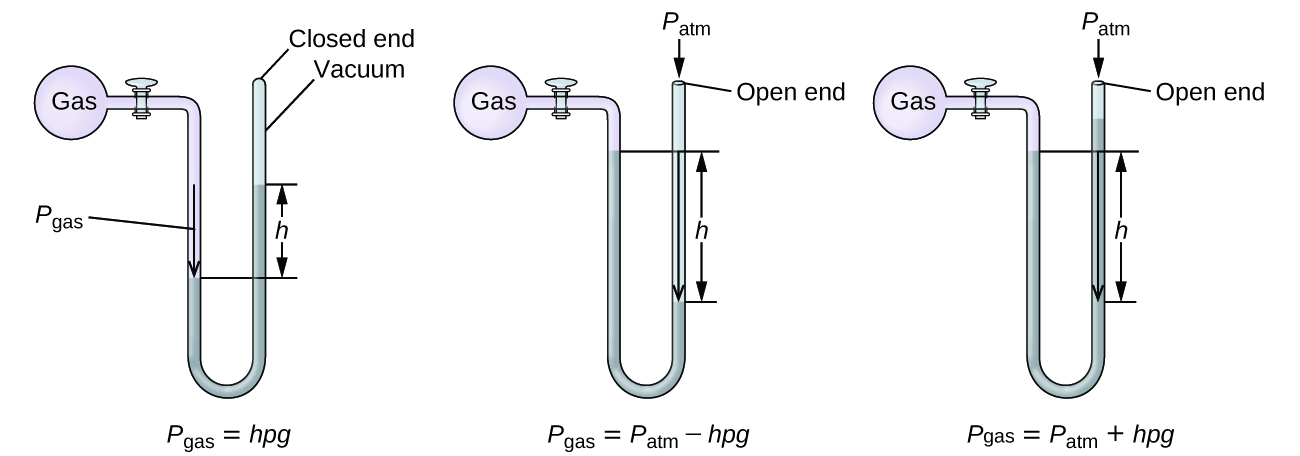

برخی دیگر از مانومتر یا فشار سنج ها دارای لوله U شکل هستند که یک سر آنها باز و سر دیگر به منبع گاز متصل است. درون این لوله با مایع یا جیوه پر می شود. در حالت عادی ارتفاع جیوه در دو طرف لوله برابر است ولی به محض باز شدن شیر بالای لوله و ورود گاز به آن، ارتفاع جیوه در یک سمت لوله تغییر می کند و از این طریق فشار گاز را محاسبه می کنند.

این مانومتر جهت اندازه گیری فشار های کم(0 تا 4 اینچ آب) و فشارهای زیاد(0 تا 48 اینچ جیوه) کاربرد دارد.

در نتیجه برای اندازه گیری فشار، خلا یا اختلاف فشار بین دو نقطه از مانومتر استفاده می شود. در این روش ساده اندازه گیری فشار، معمولا یک اپراتور فشار را مشاهده و ثبت می نماید.

مانومتر U  شکل

مانومتر مورب:

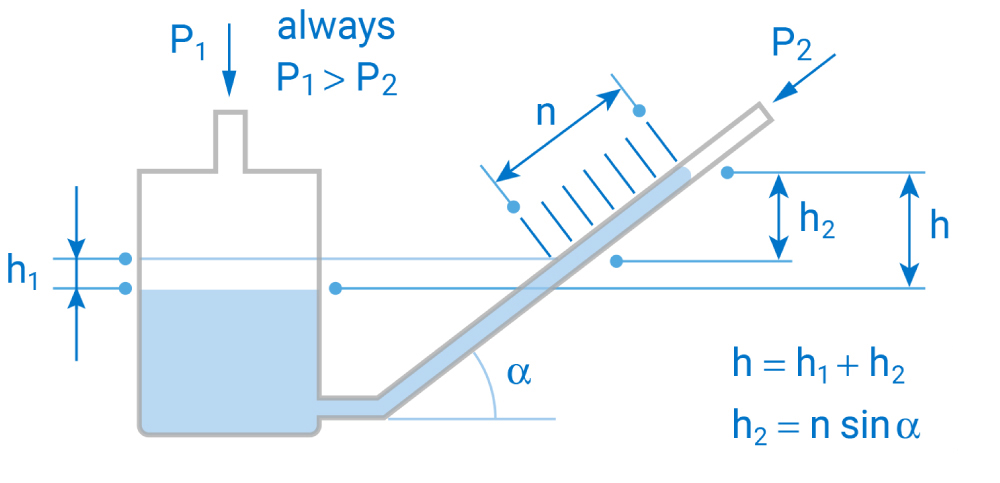

نوع دیگری از مانومترها مانومتر مورب هستند که از آنها جهت اندازه گیری فشار های کم( تا 0.5 اینچ آب) استفاده می شود.

مانومتر مورب

انواع مانومتر یا فشارسنج از لحاظ  نوع فشار:

مانومتر با سنسور فشار مطلق

این فشارسنج ها، فشار یک نقطه نسبت یه خلا را اندازه گیری می کنند.

  • (فشار خلا = 0psi)
  • (فشار اتمسفریک در سطح دریاهای آزاد = 101.325Pa)
  • ( فشار اتمسفریک در ارتفاع های 1000، 2000، 5000، 10000، 20000 متر مکعب = 89.88، 79.5، 54.05، 26.5، 5.53 کیلو پاسکال)

مانومتر با سنسور فشار گیج

از این سنسور جهت اندازه گیری فشار یک نقطه نسبت به فشار اتمسفریک در نقطه  دیگر استفاده می شود.

مانومتر با سنسور فشار خلا

از این سنسور جهت اندازه گیری فشارهای کمتر از فشار اتمسفر در یک نقطه استفاده می شود.

مانومتر با سنسور فشار تفاضلی

این سنسور تفاضل بین دو فشار را که بعنوان ورودی به آن وارد می شود را اندازه گیری می کند. (مثلا برای اندازه گیری دبی یا سطح درمخازن)

مانومتر با سنسور فشار مهر شده

کارکرد این سنسور هماند سنسور گیج فشار است با این تفاوت که فشار نسبت به فشار سطح دریا اندازه گیری می شود. (مثلا برای اندازه گیری تغییرات فشار در هواپیما، موشک، ماهواره و بالن های هواشناسی)
