تجهیزات کنترل و اندازه گیری فشار

کنترل و اندازه‌گیری فشار سیالات در صنایع مختلف اهمیت بالایی دارد. در ادامه نحـوه انتخـاب و قیمت خرید فشارسنج، پرشرسوئیچ، بالانسر، رگلاتور گاز، ترانسیمتر فشار، مانومتر فشار و... ارائه گردیده است.

راهنمای تخصصی انتخـاب و قیمت تجهیزات اندازه گیری فشار

روش های بسیاری برای اندازه گیری فشار و خلاء وجود دارد. وسایلی که برای اندازه گیری فشار استفاده می شوند را فشار سنج یا خلاءسنج یا مانومتر می نامند. با توجه به اینکه فشار یک کمیت مطلق نیست همیشه برای اندازه گیری، مقدار آن را نسبت به یک فشار مرجع تعیین می‌نمایند. گاهی نیز فشار نسبت به فشار خلاء سنجیده می شود. در این مقاله سعی کرده ایم شما را با انواع ابزار کنترل و اندازه گیری فشار و عملکرد آن‌ها بصورت مختصر آشنا کنیم.

اگر می خواهید از تجهیزات کنترل و اندازه گیری فشار برای اندازه گیری فشار و خلاء استفاده نمائید و دقیقا نمی دانید بهتر است از چه نوع تجهیزات کنترل و اندازه گیری فشار، با چه نوع اتصال، برند، قیمت و مشخصاتی استفاده کنید، در ادامه این مطلب همراه ما باشید تا به همه سوالات شما در خصوص قیمت خرید، مشخصات فنی و بهترین تجهیزات کنترل و اندازه گیری فشار مورد نیاز شما پاسخ دهیم.

روش‌های اندازه گیری فشار :

براساس مبنای تعیین شده برای اندازه گیری فشار آن را به سه صورت زیر در نظر می گیرند :

فشار مطلق: فشار مطلق فشاری است که برمبنای خلاء کامل اندازه گیری می شود و خلاء کامل به عنوان مرجع اندازه گیری یا صفر مبنا در نظر گرفته می شود.
فشار سنجش: فشاری است که بر مبنای فشار اتمسفر سنجیده می شود و به عنوان مرجع اندازه گیری یا صفر مبنا درنظر گرفته می شود.
فشار تفاضلی یا اختلاف فشار: عبارتست از اختلاف فشار بین دو نقطه متمایز یک سیستم.

در بسیاری از دستگاه‌های اندازه گیری فشار، به جای اینکه مرجع اندازه گیری سنجش فشار (صفر مرجع) مقدار واقعی فشار اتمسفر در نظر گرفته شود، فشار اتمسفر را مقداری ثابت فرض کرده (به طور مثال 101.325 Kpa) و بقیه اندازه گیری‌ها را نسبت به آن انجام می دهند. به همین دلیل این قبیل دستگاه‌ها در ارتفاعات زیاد ممکن است به درستی کار نکنند.

در ادامه به بررسی تعدادی از تجهیزات متداول اندازه گیری و کنترل فشار می پردازیم :

دمـاتجهیـز؛ راهنمای تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسات (از سال 1383)

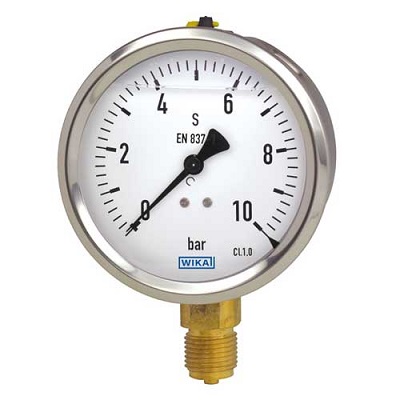

مانومترها

مانومتر وسیله ای برای اندازه گیری فشار است. نمونه ی معمولی مانومتر، شامل یک لوله U شکل از جنس شیشه است که با مقداری مایع پر شده که معمولاً مایع مربوطه، جیوه می باشد (به علت دانسیته بالا). البته نمونه‌های دیجیتالی آن نیز در حال حاضر موجود می باشند. در صورتی که در مانومتر از جیوه استفاده شده باشد، آن را مانومتر یا فشار سنج جیوه ای و اگر از آب استفاده شده باشد، آن را فشار سنج آبی می نامند.

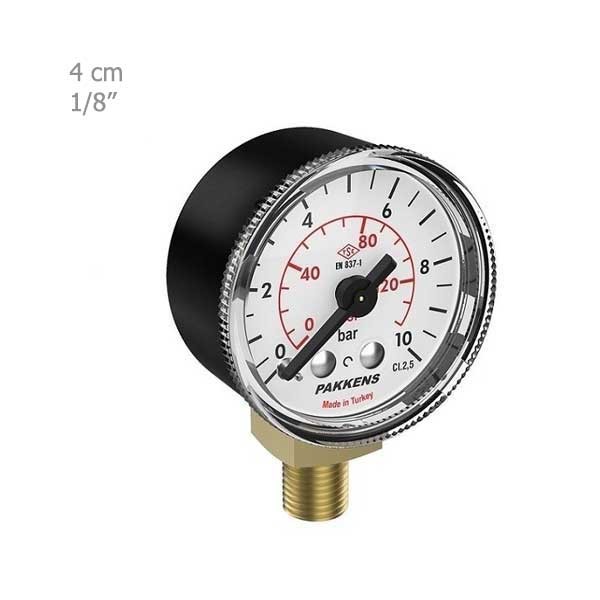

فشار سنج آنالوگ

فشار سنج آنالوگ از قدیمی ترین ابزار دقیق رایج در صنایع برای نشان دادن مقدار فشار می باشد که هنوز به لحاظ محبوبیت و قیمت مناسبی که دارد، از پر مصرف ترین تجهیزات جهت نمایش فشار می باشد. این تجهیزات که از مکانیزم مکانیکی بوردون تیوب یا دیافراگی و در بعضی موارد بیلوز المنت استفاده می کند با تغییر حالتی که المنت اندازه گیر در اثر فشار پیدا می کند و انتقال این تغییر حالت به یک عقربه که بر حسب فشار بر روی یک صفحه کالیبره و مدرج شده است به سادگی مقادیر فشار در گستره ای وسیع حتی تا ۱۰۰۰ بار اندازه گیری می کنند.

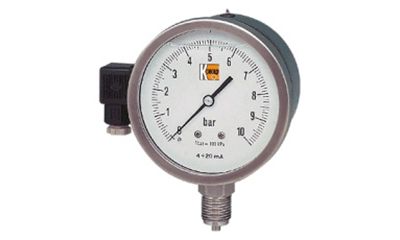

مانومتر آنالوگ

دمـاتجهیـز؛ هـــزاران محصـول برای هـــزاران پــروژه (از سال 1383)

هنگام انتخاب و خرید فشارسنج‌های آنالوگ باید به موارد زیر توجه نمود:

رنج مورد نظر فشار سنج
قطر صفحه نمایش فشار سنج
نوع، محل و سایز کانکشن فشارسنج
دقت فشار سنج
جنس فشار سنج (معمولا استیل یا برنجی است)
افقی یا عمودی بودن در نصب فشار سنج

فشار سنج دیجیتال (Digital pressure meter or indicator)

فشارسنج‌های دیجیتال نسبتا شبیه به فشارسنج‌های آنالوگ به نظر می رسند با این تفاوت که به شما امکان اندازه گیری فشار را با قابلیت و دقت بالاتر می دهند. اپراتور به راحتی با فشار کلیدهای تعبیه شده روی دستگاه می تواند رِنج های فشار را تغییر دهد یا دستگاه را کالیبره نماید. در مدل‌های پیشرفته تر امکان ذخیره اطلاعات و همچنین قابلیت کالیبراسیون در نظر گرفته شده است.
در مواردی که دقت بالا مورد نیاز باشد فشارسنج‌های دیجیتال جایگزین مناسبی برای گیج های فشار آنالوگ می باشند. از معایب آنها میتوان به این نکته اشاره کرد که برای اپراتور گیج های آنالوگ ملموس تر بوده و برای مقایسه بصری بین مقادیر راحت تر است. در بعضی مدل های فشارسنج های دیجیتال علاوه بر نمایش مقدار فشار، شما می توانید به عنوان پرشر سوئیچ و یا حتی پرشر ترانسمیتر نیز از دستگاه استفاده نمائید.

مانومتر دیجیتال

هنگام خرید فشار سنج دیجیتال نکات زیر را در نظر بگیرید:

رِنج سنجش فشار دستگاه
دقت اندازه گیری دستگاه
سایز و نحوه کانکشن (اتصال)
امکان ثبت مقادیر
امکان تبدیل واحدها

پرشر سوئیچ (Pressure switch)

پرشرسوئیچ یا کنترلر فشار جهت تنظیم فشار مخازن یا جلوگیری از افزایش فشار در محیط‌های تحت فشار در صنعت کاربرد فراوان دارد. معمولا پرشر سوئیچ‌ها به صورت مکانیکی و نظیر فشارسنج‌ها با مکانیزم‌های بوردون یا دیافراگم و بیلوز در نقطه ست پوینت یا تنظیم یک رله را فعال نموده و با فرمان کنتاکت خود در خروجی به عنوان یک کنترلر On و Off عمل می کند. در نمونه‌های دیجیتال و الکترونیکی به جای بوردن یا دیافراگم از استرین گیج استفاده و در خروجی معمولا از ترانزیستور به صورت PNP و یا NPN استفاده می گردد. پرشرسوئیچ ها در نمونه‌های پیشرفته تر خروجی ۴ تا ۲۰ میلی آمپر و نشان دهنده نیز دارند.

پرشر سوئیچ

در انتخاب یک پرشر سوئیچ باید موارد زیر را در نظر داشت:

رنج کاری و نقطه تنظیم
حداکثر فشار قابل تحمل کنترلر فشار
قابلیت استفاده در محیط‌های انفجاری و IP پرشر سوئیچ
نحوه اتصال و کانکشن کنترلر فشار
دقت و تکرارپذیری کنترلر فشار

دمـاتجهیـز؛ راهنمای انتخاب و خرید تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

ترانسمیتر فشار (Pressure transmitter)

ترانسمیتر فشار یکی از پرکاربرد ترین تجهیزات و اداوات ابزار دقیق در کنترل و مانیتورینگ پروسه‌های مختلف صنعتی است. ترانسمیترهای فشار علاوه بر این که در کنترل فشار و نمایش مقادیر کاربرد دارند، می توانند به عنوان ترانسمیتر مقدار سطح مایعات و همچنین در مدل های دیفرانسیلی که همان ترانسمیتر اختلاف فشار نام دارد، در مانیتورینگ فلو و فلومتری نیز مورد استفاده قرار گیرند.
ترانسمیترهای فشار در مدل‌های قلمی ارزان قیمت و همچنین نمونه‌های اسمارت با پروتکل‌هارت ارائه می گردند.

ترانسمیتر فشار

در انتخاب ترانسمیتر فشار بایستی به موارد زیر توجه نمود :

مثبت یا منفی بودن فشار
دقت تجهیز
نسبی یا مطلق بودن فشار
رنج یا محدوده اندازه گیری
نوع خروجی مورد نیاز
نوع خورندگی ماده

ترانسمیتر اختلاف فشار (DP transmitter)

ترانسمیترهای اختلاف فشار یکی از کلیدی ترین تجهیزات ابزار دقیق محسوب می شوند. این تجهیز در اندازه گیری پارامترهای دیگری نظیر ارتفاع مخازن و فلو نیز کاربرد فراوان دارند.

ترانسمیتر اختلاف فشار

در انتخاب ترانسمیتر اختلاف فشار بایستی به موارد زیر توجه کرد:

دقت ترانسمیتر
رنج و گستره اندازه گیری فشار
فشار تحمل تجهیز
جنس کپسول که معمولا استیل می باشد
هوشمند یا اسمارت بودن تجهیز که معمولا پروتکل هارت است
امکان کالیبره کردن آن

رگولاتورها و بالانسرهای گاز

مکانیزم تنظیم فشار در رگولاتور بر اساس قوانین فیزیک بوده و به صورت مکانیکی به وسیله تجهیزاتی مانند شیر و فنر انجام می پذیرد. این کاهش فشار بدین صورت است که با چرخاندن دستگیره رگلاتور، فنر درون رگولاتور فشرده شده و فشار فنر باعث می شود تا گاز از قسمت ورودی، وارد رگولاتور شده، سپس به وسیله دیافراگم، فشار گاز کاهش پیدا می کند.
برای انتخاب رگولاتور گاز علاوه بر در نظر گرفتن فشار خط اصلی گاز ورودی و فشار گاز مورد نیاز خروجی باید به مواردی مانند سایز قطر لوله، نوع اتصال دنده ای یا فلنجی، دبی گاز عبوری مورد نیاز و حتی برند رگولاتور مورد نظر را تعیین نمائید.
بالانسرهای گاز جهت تنظیم اختلاف فشارهای کمتر از 2 psi و یکنواخت نمودن گاز ورودی به مشعل استفاده می شوند. سایز اتصال و فشار ورودی و خروجی و دبی گاز جهت انتخاب صحیح بالانسرهای گاز مورد نیاز است، بالانسر ها با تنطیم دقیق فشار گاز عبوری به مشعل کمک شایانی به بهره وری و استفاده صحیح از مشعل می نمایند.

دمـاتجهیـز؛ بهترین قیمت ها و برندهای معتبر تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

سفارش خرید و گارانتی تجهیزات کنترل و اندازه گیری فشار :

در گروه کنترل و اندازه گیری فشار مجموعه تخصصی دماتجهیز، اطلاعات و قیمت‌های مانومترهای فشار برنجی، استیل، مانوستاتها، رگولاتورها، بالانسرهای گاز، فشارسنج تفاضلی، پرشرسوئیچ، رگلاتور و ترانسیمتر فشار از برندهای پکنز، دانفوس، ویکا و... را جهت بررسی و انتخاب مشاهده نمائید.
با توجه به اینکه کلیه محصولات در مجموعه تخصصی دمــاتجهیــز با گارانتی اصلی ارائه می شود، در صورت خرید هریک از تجهیزات کنترل و اندازه گیری فشار ارائه شده در مجموعه تخصصی دمــاتجهیــز، کلیه تخفیفات فروش ویژه هریک از برندها مانند دانفوس، پکنز، ویکا و ... شامل حال خریداران محترم می گردد. (فـروش ویـژه تجهیزات کنترل و اندازه گیری فشار را از مجموعه تخصصی دمــاتجهیــز بخـواهیـد)
چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم‌گیری برای خرید تجهیزات کنترل و اندازه‌گیری فشار دارید، می‌توانید پس از تماس با مجموعه دماتجهیز و شماره‌های داخلی 124 – 125، از کارشناسان فروش بخش تجهیزات و لوازم کنترل و ایمنی مشاوره بگیرید و سوالات خود را مطرح نمایید.
