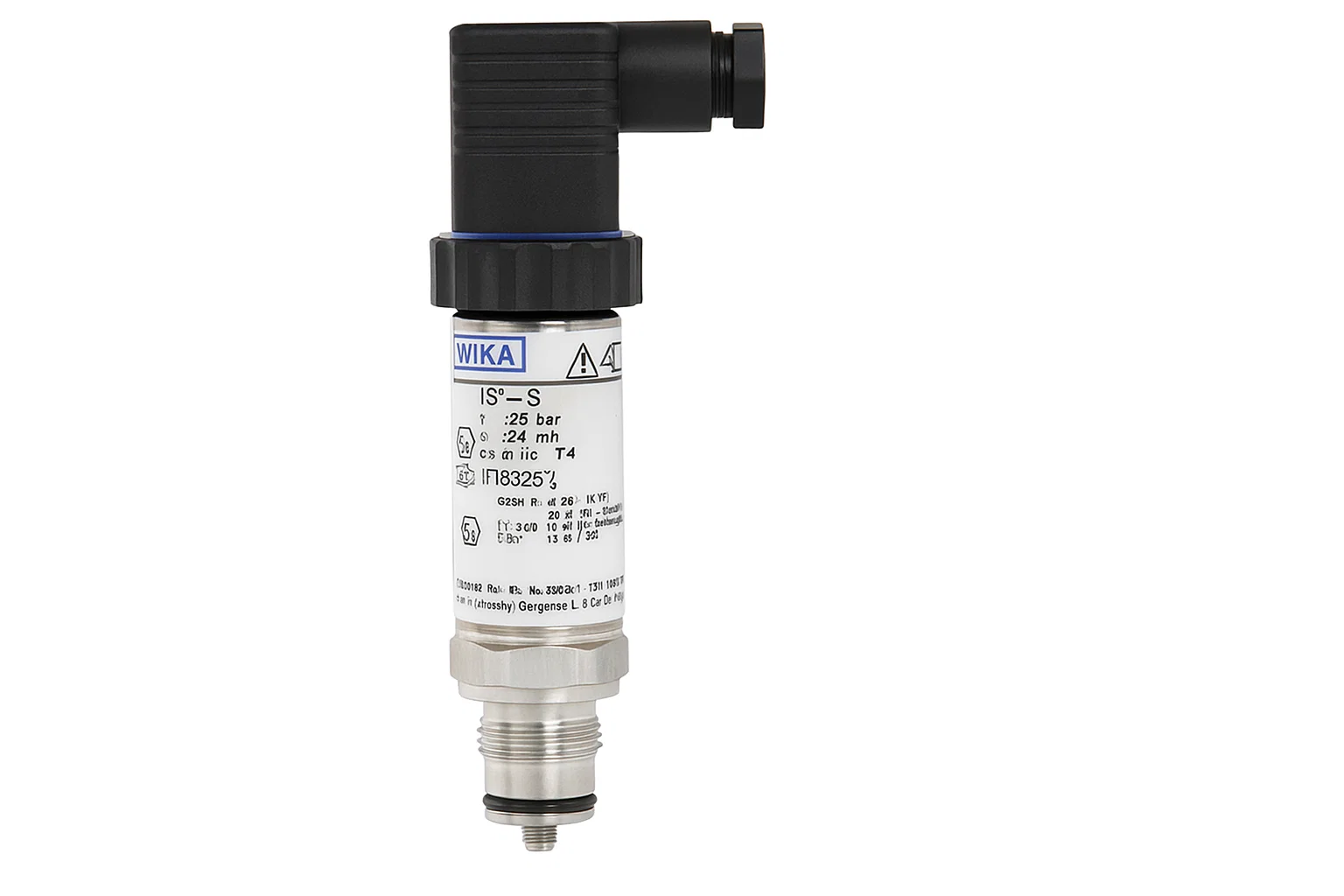

ترانسمیتر فشار

در این راهنمای جامع، قصد داریم به بررسی نکات کلیدی در انتخاب، خرید و آشنایی بیشتر با انواع ترانسمیتر فشار بپردازیم. با مطالعه این مطالب، می‌توانید با اطلاعات کافی، برای انتخاب و خرید ترنسمیتر فشار تفاضلی، صنعتی و هوشمند از برندهای معتبر مانند دانفوس، رزمونت، هاگلر، ویکا، پکنز و... اقدام نمایید.

راهنمای تخصصی انتخاب و قیمت خرید ترانسمیتر فشار

ترنسمیتر فشار (Pressure Transmitter) یا سنسور فشار ابزاری جهت سنجش اختلاف فشار گازها و مایعات است. ترانسمیتر فشار از سه بخش اصلی تقویت کننده، ترانسدیوسر(مبدل) و سنسور تشکیل می شود. ترانسمیترها علاوه بر کنترل و اندازه گیری فشار، جهت اندازه گیری جریان گازها و مایعات، ارتفاع یا عمق، ارتفاع از سطح دریا و آزمایش نشتی نیز کاربرد دارند. با ما همراه شوید تا در ادامه این مطلب به معرفی و بررسی عملکرد انواع ترانسمیتر فشار بپردازیم.

دمـاتجهیـز؛ اولین مرجع تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

انواع ترانسمیتر فشار از لحاظ سنسور

ترانسمیترهای فشار از لحاظ نوع سنسور اندازه‌گیری فشار به چند دسته اصلی تقسیم می‌شوند. هر سنسور مکانیزم خاصی برای تبدیل فشار به سیگنال الکتریکی دارد:

• ترنسمیتر فشار با سنسور قلمی یا سوزنی
• ترنسمیتر فشار با سنسور سیلیکونی یا دیافراگمی
• ترنسمیتر فشار با سنسور سرامیکی خازنی
• ترنسمیتر فشار با سنسور دیافراگ مجزا

ترانسمیتر فشار با سنسور قلمی یا سوزنی

این نوع ترانسمیتر به دو دسته گیج فشار و ابسولوت (فشار مطلق) تقسیم می شوند. در نوع گیج فشار، سنسور فشار قطعه را نسبت یه فشار محیط می سنجد. ولی در نوع ابسولوت، سنسور فشار را نسبت به فشار خلا(فشار مطلق) مورد سنجش قرار می دهد.

ترانسمیتر فشار با سنسور مقاومتی سیلسکونی یا دیافراگمی

در ترنسمیتر فشار با سنسور مقاومتی سیلیکونی، از یک پلیت تخت بجای مجرای ورودی استفاده می شود و بیشتر در صنایع دارویی و غذایی کاربرد دارند.

ترانسدیوسر چیست؟

ترانسدیوسر نوعی ترانس است که سیگنال الکتریکی دریافتی را به سیگنال الکتریکی استاندارد (جریان 4 تا 20 میلی آمپر، ولتاژ 0 تا 5 ولت) تبدیل می کند. پس نتیجه می گیریم از ترانسدیوسرها جهت تبدیل مقادیر و کمیت های آنالوگ و دما به سیگنال های استاندارد ولتاژ و جریان و نیز ایزولاسیون سیگنال ها استفاده می شود.

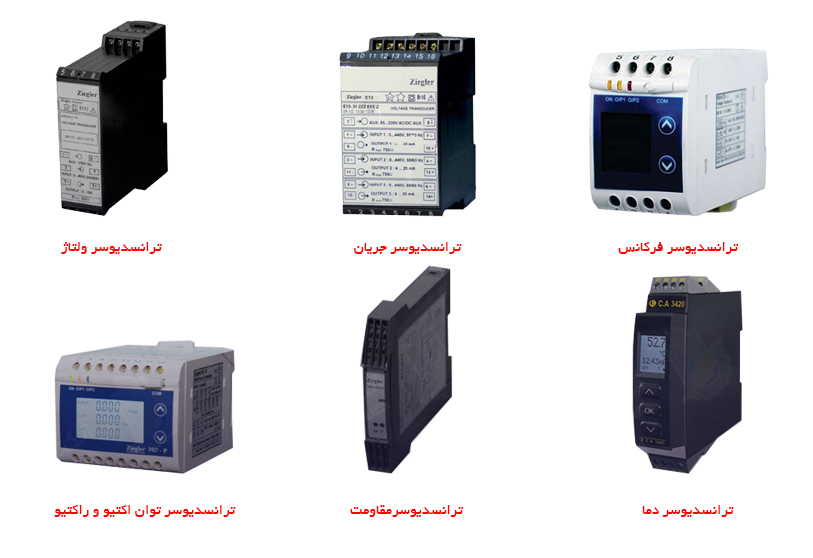

انواع ترانسدیوسر

انواع ترانسدیوسر عبارتند از:

• ترانسدیوسر ولتاژ
• ترانسدیوسر جریان
• ترانسدیوسر فرکانس
• ترانسدیوسر توان اکتیو و راکتیو
• ترانسدیوسر ضریب توان
• ترانسدیوسر قابل برنامه ریزی
• ترانسدیوسر مقاومت
• ترانسدیوسر دما
• ترانسدیوسر ایزوله
• ترانسدیوسر فشار
• ترانسدیوسر خازنی

دمـاتجهیز؛ هـــزاران محصــول برای هـــزاران پــروژه (از سال ۱۳۸۳)

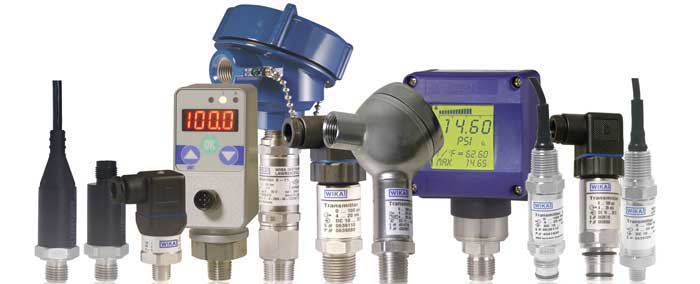

انواع ترانسمیتر فشار

ترنسمیتر فشار را می‌توان از جنبه‌های مختلف دسته‌بندی کرد؛ یکی از رایج‌ترین دسته‌بندی‌ها، تقسیم‌بندی بر اساس نوع فشار قابل اندازه‌گیری است:

1. ترنسمیتر فشار گیج (Gauge Pressure Transmitter)

• فشار را نسبت به فشار اتمسفر اندازه‌گیری می‌کند.
• کاربرد: کمپرسورها، سیستم‌های هیدرولیک و مخازن تحت فشار.

2. ترنسمیتر فشار مطلق (Absolute Pressure Transmitter)

• فشار را نسبت به خلأ مطلق (Zero Absolute) اندازه‌گیری می‌کند.
• کاربرد: صنایع هوافضا، تحقیقاتی، و فرآیندهایی که به مرجع پایدار نیاز دارند.

3. ترنسمیتر فشار تفاضلی (Differential Pressure Transmitter)

• اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند.
• کاربرد: اندازه‌گیری سطح مایع در مخازن تحت فشار، جریان سیال در لوله‌ها، فیلترها.

4. ترانسمیتر فشار مرکب یا ترکیبی (Compound Pressure Transmitter)

• توانایی اندازه‌گیری فشارهای مثبت و منفی (خلأ) را دارد.
• کاربرد: پمپ‌ها و کمپرسورهایی که در هر دو حالت خلأ و فشار کار می‌کنند.

5. ترانسمیتر فشار هوشمند (Smart Pressure Transmitter)

• علاوه‌بر اندازه‌گیری فشار، امکان ارتباط دیجیتال (HART، Profibus، Foundation Fieldbus) دارد.
• کاربرد: سیستم‌های اتوماسیون صنعتی و مانیتورینگ پیشرفته

ترانسمیتر فشار اسمارت چیست؟

پرشر ترنسمیتر اسمارت (SMART Pressure Transmitter) یکی از پیشرفته‌ترین تجهیزات ابزار دقیق در صنعت است که به دلیل قابلیت‌های مدرن و اتصال دیجیتال، در صنایع مختلف کاربرد گسترده‌ای دارد. این تجهیزات نه تنها فشار را با دقت بالا اندازه‌گیری می‌کنند، بلکه داده‌های متنوعی از وضعیت عملکرد دستگاه و شرایط محیطی را ارائه می‌دهند و امکان کنترل دقیق از راه دور را فراهم می‌کنند.

ترنسمیتر فشار اسمارت دستگاهی است که برای اندازه‌گیری فشار مایعات و گازها طراحی شده است. علاوه بر اندازه‌گیری فشار، این ترانسمیترها اطلاعاتی مانند دما، سلامت سنسور و داده‌های کالیبراسیون را ارائه می‌دهند. پروتکل‌های ارتباطی رایج شامل HART، Foundation Fieldbus و Profibus هستند که امکان نظارت و کنترل دقیق و از راه دور را فراهم می‌کنند.

مزایای ترانسمیتر فشار اسمارت

مزایای پرشر ترنسمیتر هوشمند به شرح زیر است:

• ارتباط دیجیتال: امکان ارسال داده‌های دیجیتال علاوه بر سیگنال آنالوگ، باعث بهبود دقت و کنترل فرآیندها می‌شود.
• تنظیم از راه دور: کاربران می‌توانند پارامترهای دستگاه را بدون حضور فیزیکی تنظیم و کالیبره کنند.
• کاهش خطا: سیستم‌های خودتشخیص داخلی، مشکلات سنسور و فرآیندها را شناسایی می‌کنند و نگهداری را ساده‌تر می‌سازند.

انواع ترانسمیترهای فشار اسمارت

در ادامه با انواع سنسور فشار هوشمند آشنا شوید:

• ترانسمیتر اختلاف فشار سنیتاری: مناسب برای صنایع غذایی و کاربردهای بهداشتی.
• ترانسمیتر اختلاف فشار کاپیلاری: استفاده از لوله‌های کاپیلاری برای شرایط دمایی و فشاری سخت.
• ترانسمیتر اختلاف فشار فیت باس: مناسب ارتباطات پیچیده و سیستم‌های اتوماسیون صنعتی.
• ترانسمیتر اختلاف فشار خازنی: دارای دقت بالا برای اندازه‌گیری فشارهای پایین.
• ترانسمیتر اختلاف فشار دیاپازونی یا پیزوالکتریک: مناسب محیط‌های صنعتی با فشارهای بالا و نیاز به دقت بالا.

جدول مقایسه ترانسمیترهای فشار اسمارت (هوشمند) و مرسوم (آنالوگ)

در جدول زیر مقایسه‌ای میان ترانسمیتر فشار هوشمند (Smart) و ترانسمیتر فشار مرسوم (Analog / Conventional) ارائه شده است. ابتدا چند نکته مقدماتی:

ترانسمیتر فشار هوشمند دارای مداری داخلی با میکروپروسسور است که امکان پردازش سیگنال، تنظیم و تشخیص خطا را فراهم می‌کند.

ترانسمیتر مرسوم اغلب صرفاً سیگنال آنالوگ (مثلاً ۴-۲۰ mA) تولید می‌کند و امکانات هوشمندسازی در آن کمتر است.

نکات مهم هنگام انتخاب ترانسمیتر فشار

قبل از بررسی نکات مهم، باید بدانید انتخاب پرشر ترنسمیتر مناسب نقش حیاتی در عملکرد دقیق و ایمن سیستم دارد. با رعایت چند معیار کلیدی می‌توان دقت، طول عمر و سازگاری دستگاه با محیط کاری را تضمین کرد.

• محدوده اندازه گیری
• نوع خروجی مورد نیاز
• دقت اندازه گیری
• نوع فشار(مطلق یا نسبی)
• نوع اتصالات
• نوع سیال و محیط نصب (از لحاظ انفجار و خورندگی و ...)

دمـاتجهیـز؛ انتخاب و خرید تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

 خرید ترانسمیتر فشار

خرید ترانسمیتر فشار نیازمند دقت و درک دقیق از نیازها و شرایط کاربری است. در ابتدا، مهم است که مشتریان به دقت نیازهای فنی و عملکردی خود را مشخص کنند، از جمله محدوده فشار مورد نیاز، دقت اندازه‌گیری و ویژگی‌های محیطی. همچنین، استفاده از ترانسمیترهایی با تکنولوژی‌های نوین و قابلیت اتصال به سیستم‌های اتوماسیون صنعتی می‌تواند به بهبود عملکرد و کنترل فرآیندها کمک کند.

در انتخاب تأمین‌کننده، اعتبار و تجربه شرکت تولید‌کننده، ضمانت‌نامه و خدمات پس از فروش نیز از اهمیت بسیاری برخوردارند. به علاوه، مقایسه قیمت و ارتباط مستقیم با تأمین‌کننده به منظور رفع ابهامات و دریافت راهنمایی فنی می‌تواند به انتخاب بهترین گزینه برای نیازهای خاص کسب‌وکار کمک کند.

قیمت ترانسمیتر فشار

قیمت ترانسمیتر فشار به عوامل متعددی از جمله نوع ترانسمیتر، دقت اندازه‌گیری، محدوده فشار و ویژگی‌های فنی و محیطی وابسته است. برای مقایسه و انتخاب بهترین گزینه، مشتریان می‌توانند به مجموعه تخصصی دما تجهیز مراجعه کنید. "دما تجهیز"، با ارائه تنوع گسترده‌ای از ترانسمیترهای فشار و سایر تجهیزات صنعتی، به مشتریان این امکان را می‌دهد که و قیمت‌های مختلف را مقایسه کرده و بهترین گزینه را بر اساس نیازهای خود انتخاب کنند.

همچنین، این شرکت مهندسی اطلاعات فنی جامعی از جمله برندها، استانداردها و توضیحات دقیق محصولات را ارائه می‌دهد تا مشتریان بتوانند تصمیم خود را با اطلاعات کامل‌تری بگیرند. در گروه ترانسمیتر فشار مجموعه تخصصی دماتجهیز، اطلاعات و قیمت‌های ترنسمیتر فشار از برندهای هانیول و ... را جهت بررسی و انتخاب مشاهده نمائید.
