رگلاتور و بالانسر

در بحث انتخاب، بررسی قیمت ها، خرید و آشنایی بیشتر با انواع رگلاتور و بالانسر، مطالبی به شرح زیر درج شده تا شما بازدیدکنندگان گرامی از سایت تخصصی مجموعه دماتجهیز، با کمک این نکات بتوانید با اطلاعات کافی، برای انتخاب و خرید انواع رگلاتور و بالانسر گاز، گاز مایع و کنترل نسبت هوا و گاز از برندهای دانگز، ستاک، ماداس و... اقدام نمایید.

بررسی و انتخاب انواع رگلاتور و بالانسر

رگلاتور گاز ابزاری برای کاهش فشار جریان گاز و ثابت نگه داشتن آن مورد استفاده قرار می گیرد. رگلاتور گاز در صورت تغییر ناگهانی جریان گاز، فشار گاز را در حد معینی کنترل کرده و آن را به حد تعادل می رساند. وظیفه رگلاتورها تبدیل فشار زیاد به فشار کمتر و مناسب دستگاه است و موجب کاهش فشار ورودی و فشار خروجی می گردد. از رگلوتورها در ورودی گاز تجهیزات گازسوز موتورخانه های ساختمان های اداری، صنعتی، هتل، بیمارستان، صنایع گاز و نفت و صنعت معدن استفاده می گیرند. توجه داشته باشید که در صنعت از رگلاتور صنعتی و در مصارف خانگی از رگلاتور خانگی استفاده می گردد. با ما همراه شوید تا در ادامه این مقاله به معرفی و بررسی عملکرد انواع رگلاتور و بالانسر بپردازیم.

مهمترین نکات در انتخاب رگولاتور گاز:

هنگام انتخاب رگولاتور گاز مورد نیاز، موارد زیر را بررسی نمائید:

  1. فشار گاز ورودی از شبکه گاز رسانی منطقه (مثلا فشار گاز 2 پوند، 30 پوند یا 60 پوند است)
  2. فشار مورد نیاز گاز خروجی
  3. دبی گاز مورد نیاز برا ی تجهیزات گرمایشی ساختمان بر اساس ظرفیت مشعل ها و هیترها
  4. قطر خط لوله گاز ورودی به ساختمان یا هر یک از تجهیزات گرمایشی
  5. نوع اتصال رگولاتور، دنده ای یا فلنجی
  6. برند رگولاتور گاز مورد نظر

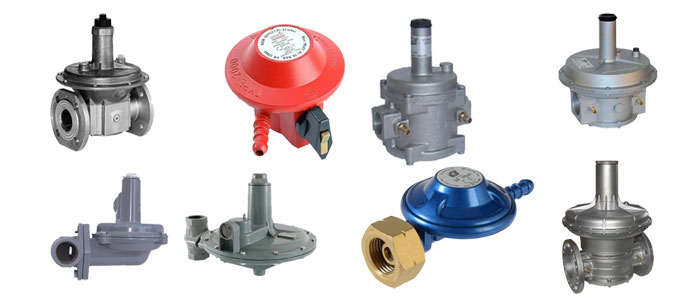

انواع رگلاتور

قسمتهای اصلی رگلاتور گاز:

رگلاتور یا تنظیم کننده گاز طبیعی از پنج مولفه پیچ، فنر، میله، دیافراگم و دریچه تشکیل شده و شامل سه قسمت به شرح زیر است.

  1. قسمت بارگذار (Loading) که از وزنه، فنر و فشار گاز تشکیل شده است.
  2. قسمت اندازه گیر (Measuring) که همان دیافراگم است.
  3. شیر مانع یا عمل کننده (Ristractor)

رگولاتورها از نظر ساختمانی در انواع فنری(Spring Loading) و پایلوت دار(Pilot Regulator operated) تولید و ساخته می شوند.

پایلوت فنری است که از فشار ورودی تغذیه کرده و متناسب با میزان فشردگی فنر خود، فشار خروجی را فراهم می کند. این فشار به عنوان فشار فرمان روی رگلاتور اصلی اعمال می شود.

آشنایی با اجزا یک رگولاتور:

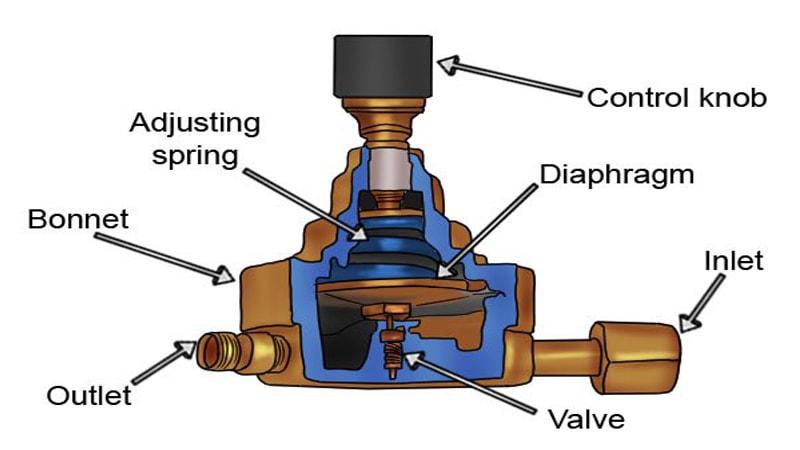

اجزای رگولاتور

بدنه (Bonnet): جنس بدنه رگلاتورها از اهمیت بالایی برخوردار است. در زمان استفاده از گازهای آزمایشگاهی و خورنده، جنس بدنه فشار شکن هم باید از فلزی غیرخورنده و مقاوم در برابر واکنش های شیمیایی احتمالی و همچنین ضد انفجار باشد.

جنس بدنه رگولاتورهای معمولی و صنعتی اغلب برنج است اما رگولاتورهای آزمایشگاهی بدلیل داشتن انواع متفاوتی، می توانند از جنس برنج با روکش ضد خورندگی و یا استیل ضد زنگ باشند.

دسته کنترل (Control Knob): این بخش از رگلاتورها به طور مستقیم با کاربر در ارتباط است و در واقع کاربر به فشار شکن گاز دستور کاهش یا افزایش فشار گاز را می دهد. برخی اوقات رگلاتورها به دستگاه های  فشارسنج نیز مجهز هستند که این موضوع به تصمیم گیری کاربر کمک می کند. اما در رگلاتورهای معمولی مانند فشارشکن کپسول های LPC فشارسنج وجود ندارد و تنظیم فشار خروجی به صورت چشمی انجام می شود.

فنر (Spring): فنر فشارشکن بین دیاگرام و دسته کنترل قرار می گیرد و کار اندازه گیری و مقایسه فشار ورودی و خروجی به کمک ضریب فشردگی فنر انجام می شود. در واقع فنر وظیفه تنظیم دریچه ورود و خروج دیاگرام شیر فشارشکن را دارد.

دیافراگم (Diaphragm): دیافراگم به صورت پوسته فلزی یا پلاستیکی منعطف ساخته شده و وظیفه مسدود کردن جریان گاز ورودی به فشار شکن و تنظیم فشار گاز خروجی را دارد.

ولو (Valve)در زمان چرخش دسته کنترل رگلاتور، در حقیقت موقعیت دیافراگم و ولو فشارشکن جا به جا شده و باعث کاهش یا افزایش فشار گاز خروجی میگردد.

محل ورود گاز (Inlet)ورودی گازفشار شکن به صورت مستقیم به مخزن گاز یا خط لوله متصل می گردد.

محل خروج گاز (Outlet): خروجی گاز در سمت دیگر فشار شکن و معمولا روبروی محل ورود گاز قرار داشته و گاز وارد شده به فشار شکن بعد از کم شدن فشار، از محل خروج خارج می شود.

انواع رگولاتور گاز:

رگولاتورهای گاز در طیف گسترده ای از اندازه و تنظیمات متفاوت قابل استفاده بوده اما همگی دارای عملکرد یکسانی هستند. رگولاتورها با توجه به سرعتی که گاز به دستگاه منتقل می کنند گروه بندی می شوند اما از نظر شکل و اندازه بسیار متفاوت هستند.

به طور کلی رگولاتورها در دو نوع رگولاتور فشار زیاد و رگولاتور فشار کم تقسیم بندی می شوند. رگولاتور با فشار زیاد توانایی مقابله با ورود گاز از سیلندر با نیروی زیاد را دارد و معمولا در صنعت جوشکاری از این نوع رگولاتور استفاده می شود. از تنظیم کننده فشار کم که نیاز به خروج حرارت ثابت می باشد در وسائل گاز سوز مانند بخارهای کوچک گاز سوز خانگی و اجاق های گاز به طور گسترده مورد استفاده قرار می گیرد.

رگولاتور گاز طبیعی

ویژگی اصلی رگولاتور گاز طبیعی در وسایل گرمایشی خانگی، ایمنی آن است زیرا جریان گاز طبیعی را محدود کرده تا سوخت اضافی وارد منازل نشود.

یک رگلاتور گاز از سه عنصر: مکانیسم بارگذاری، عنصر حسگر و ابداع کنترل تشکیل شده که همه آنها برای کنترل میزان فشار گاز کار می کنند.

رگولاتور گاز پروپان

گاز پروپان برای اجاق گازهای داخلی و گرمایش منازل مورد استفاده قرار می گیرد و از آنجا که گاز مایع تحت فشار است، این فشار باید با خارج شدن از مخازن تنظیم شود، زیرا در غیر این صورت می تواند موجب پارگی شلنگ و ایجاد انفجار گردد. به همین دلیل می بایست از رگولاتور برای تنظیم فشار گاز در سیستم های پروپان استفاده نمود.

رگولاتور پروپان از برنج ساخته شده و برنج در برابر جرقه مقاوم است. در ساخت رگلاتورها از فلزات دیگری مثل آلومینیوم استفاده می شود چون این فلز دارای وزن سبکی بوده و در برابر جرقه نیز مقاوم است.

رگولاتور گاز پوششی

رگولاتور گاز پوششی برای تامین گاز بر روی مخازن ذخیره سیالات نفتی و تانک ها مورد استفاده قرار می گیرد.

رگولاتورهای آزمایشگاهی

درصورت استفاده از گازهایی با درصد خلوص بالا، باید از رگولاتورهایی دارای ویژگی های خاص استفاده گردد. همچنین جنس بدنه فشار شکن نباید با گاز مورد نظر واکنش شیمیایی داشته باشد تا فشار شکن و یا اجزای آن دچار خوردگی نشوند. در رگولاتورهای آزمایشگاهی به دلیل حساسیت بالا از آلیاژهای ویژه ایی مانند هستلوی استفاده می شود.

ظرفیت رگولاتور گاز:

یکی از مهمترین موارد در انتخاب رگلاتورها، ظرفیت آنهاست که رابطه مستقیم با فشار ورودی و خروجی و چگالی گاز و شکل بدنه رگلاتور دارد.

نسبت بین فشار ورودی(P1) و فشار خروجی(P2) تعیین کننده نوع جریان خروجی رگلاتور است. اگر نسبت P2<P1/2 باشد بیانگر جریان کاملا بحرانی، P2=P1/2 بیانگر جریان بحرانی و P2>P1/2 بیانگر جریان غیر بحرانی است.

k ضریب ثابت بوده و بستگی به ساختمان رگلاتور و نوع سیال عبوری از آن دارد. برای محاسبه جریان در رگولاتورها از فرمول زیر استفاده می گردد.

Q=K(P2(P1-P2))1/2

محل نصب رگلاتور:

رگلاتورها بر حسب نوع کارکرد در مکان های مختلفی نصب و مورد استفاده قرار می گیرند. در ادامه به مهمترین مکان های نصب رگلاتورها اشاره خواهیم کرد.

  • بین خطی: این رگلاتور ها بین خطوط لوله نصب می شوند.
  • مخزنی و سرسیلندری: این نوع از رگلاتورها روی مخازن و سیلندرهای ذخیره سازی نصب می شود.
  • پانل کنترل کننده: این نوع از رگلاتورها برای کنترل فشار گاز هستند که می توانند به صورت دستی، نیمه اتوماتیک و یا تمام اتوماتیک طراحی شوند.
  • نقطه مصرف: در خطوط لوله گاز مانند لوله های خانگی از رگلاتورهای نقطه مصرف استفاده می شود.

عملکرد کلی رگلاتورها:

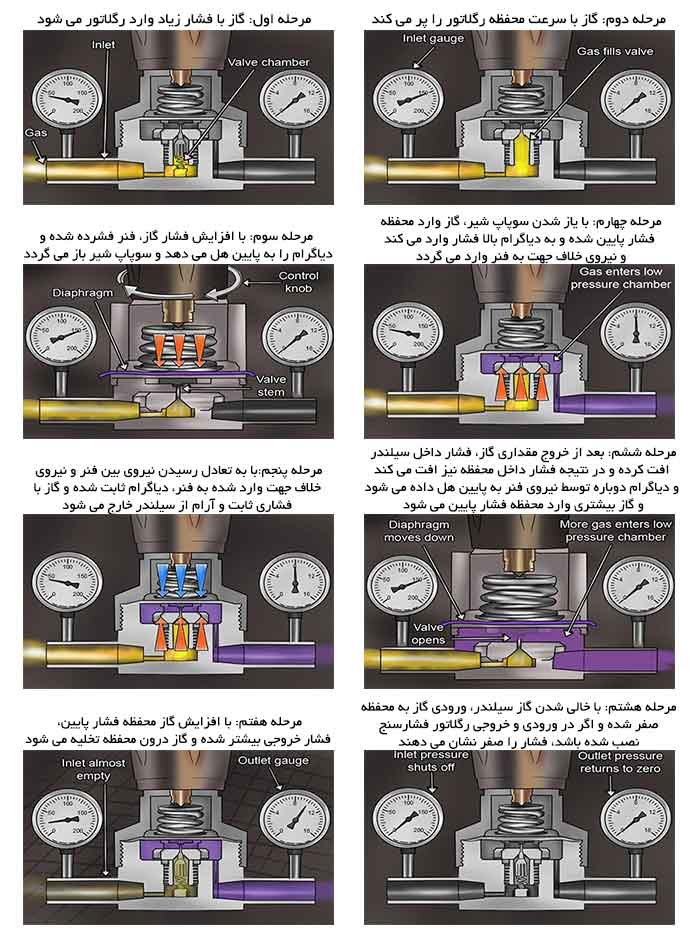

عملکرد رگلاتور

بالانسر گاز چیست؟

بالانسر تنظیم کننده فشار ورودی گاز بوده که وظیفه آن تنظیم فشار مدار لوله کشی گاز است. در اصل بالانسر ماکزیمم جریان سیال را با حداقل افت فشار تنطیم می کند. مکانیسم کارکرد بالانسر شبیه به رگولاتور است. اگر فشار گاز ورودی به موتورخانه ای که مشعل های صنعتی از 800.000 کیلوکالری به بالا در آن نصب شده باش، حدود 2 پوند باشد، لازم است در لوله ورودی گاز به هر مشعل یک بالانسر نیز نصب شود.

بالانسرها وظیفه ایجاد تعادل فشار گاز ورودی را بر عهده دارند اما اگر فشار گاز ورودی به موتورخانه از مشعلهای صنعتی در آن استفاده می شود 15 پوند یا بیشتر باشد باید از رگولاتور گاز که وظیفه آن کاهش گاز ورودی به مشعل است استفاده نمود. توجه داشته باشید که جهت جلوگیری از خرابی دیافراگم شیر برقی اتوماتیک هر مشعل، نصب بالانسر گاز متناسب با سایز لوله ورودی به هر مشعل الزامی است.

جهت انتخاب صحیح بالانسرهای گاز اطلاعاتی همچون سایز اتصال، فشار ورودی و خروجی و دبی گاز مورد نیاز است. بالانسر ها با تنطیم دقیق فشار گاز عبوری به مشعل به بهره وری و استفاده صحیح از مشعل کمک شایانی می نمایند.

خرید رگلاتور و بالانسر

خرید رگلاتور و بالانسر در تجهیزات کنترل فشار و جریان گاز به‌خصوص در صنایع مختلف ضروری و مهم است. رگلاتورها به‌عنوان ابزارهایی جهت کنترل و تنظیم فشار گاز در سیستم‌ها و تجهیزات مورد استفاده قرار می‌گیرند. بالانسرها نیز نقش مهمی در حفظ تعادل فشار گاز در مخازن و لوله‌ها دارند.
سایت دما تجهیز با ارائه تنوع و گستردگی محصولات رگلاتور و بالانسر از برندهای معتبر و با کیفیت، به مشتریان این امکان را می‌دهد تا با تضمین دقت و عملکرد بهینه، تجهیزات خود را تکمیل کنند. با دسترسی به اطلاعات جامع و راهنمایی‌های فنی در سایت، مشتریان می‌توانند خرید خود را با اطمینان و اطلاعات کافی انجام دهند و از تخفیفات ارائه‌شده در سایت بهره‌مند شوند.

قیمت رگلاتور و بالانسر

قیمت رگلاتور و بالانسر یکی از مهمترین ملاحظات در فرآیند خرید تجهیزات کنترل فشار و جریان گاز است. سایت دما تجهیز با ارائه قیمت‌های رقابتی و عادلانه برای محصولات رگلاتور و بالانسر، به مشتریان امکان می‌دهد تا به‌صورت اقتصادی تجهیزات مورد نیاز خود را تهیه کنند.
علاوه بر این، سایت تخفیفات و پیشنهادات ویژه را به‌صورت دوره‌ای یا در مواقع خاص اعلام کرده و مشتریان را از فرصت‌های مناسب برای خرید بهره‌مند می سازد. این سیاست تجاری سایت، مشتریان را به جستجوی بهترین قیمت و شرایط خرید ترغیب می‌کند و به آنها امکان می‌دهد تا با اطمینان و رضایت خاطر خرید خود را انجام دهند.

در گروه رگلاتور و بالانسر سایت مرجع و فروشگاهی دماتجهیز، اطلاعات و قیمت های انواع رگلاتور و بالانسر از برندهای دانگز، ماداس و ... را جهت بررسی و انتخاب مشاهده نمائید.
