پرشرسوئیچ

معرفی اجمالی و راهنمای خرید پرشرسوئیچ

پرشر سوئیچ ها نوعی سوئیچ هستند و در زمانی که فشار ورودی به میزان تعیین شده برسد، کنتاکت الکتریکی را فعال کرده و با ارسال سیگنال الکتریکی سوئیچ را قطع میکنند. ممکن است پرشر سوئیچ ها طوری طراحی شده باشند که در صورت افزایش یا افت فشار جریان را قطع و یا وصل کنند. پرشر سوئیچ ها معمولا در صنایعی با نیاز به تنظیم اتوماتیک و یا کنترل عمل سیالات تحت فشاراستفاده می شوند.

نوع دیگری از سوئیچ فشار یا همان پرشر سوئیچ ها، نیروی مکانیکی را تشخیص می دهند.

مثلا شبیه به یک صفحه حساس به فشار، درب ساختمان های صنعتی را به صورت اتوماتیک باز می کنند و یا در برنامه های امنیتی زنگ خطر مانند کف پوش های حساس به فشار استفاده می شوند.

انواع پرشر سوئیچ از لحاظ سیال کاری:

1- پرشر سوئیچ پنوماتیک – پرشر سوئیچ هوا

1- پرشر سوئیچ پنوماتیک – پرشر سوئیچ هوا

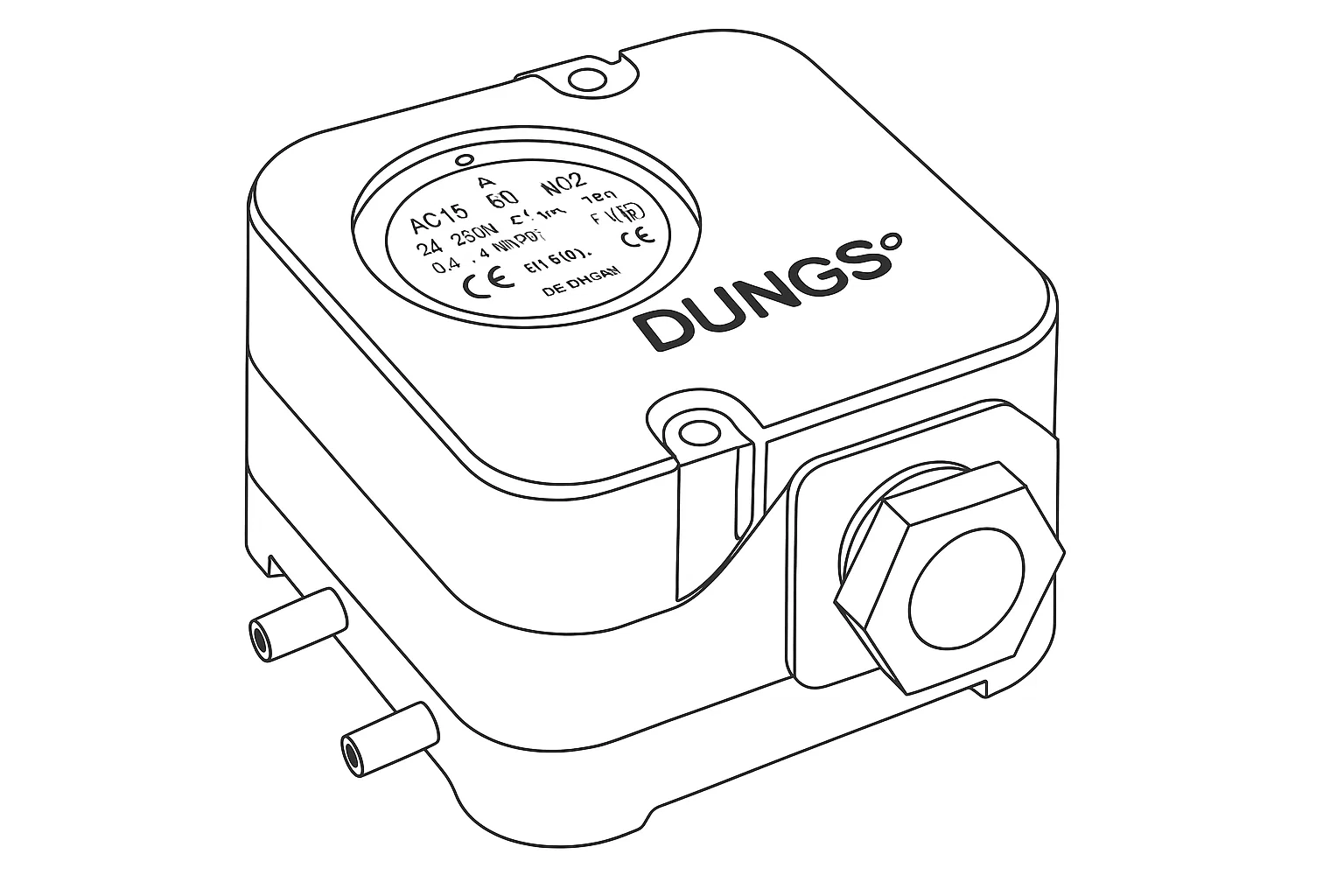

این مدل از پرشر سوئیچ ها ازانواع ساده بوده و بیشتر در سیستم های پنوماتیک و یا کمپرسور های هوا کاربرد دارند. از دیگر موارد کاربردی پرشر سوئیچ پنوماتیک می توان به موارد زیر اشاره نمود:
• در مصارف خانگی: جهت روشن کردن پمپ آب به صورت اتوماتیک، در زمانیکه آب از تانکر کشیده می شود.
• قطع جریان الکتریکی کمپرسور گاز: زمانیکه در مخازن گاز، فشار به سطح فشار تنظیم شده برسد، قطع برق در کمپرسور گاز صورت می گیرد.
• قطع کمپرسور گاز: زمانی که در سطح مکش، خوراک وجود ندارد.
• در باتری ها
• روشن و خاموش کردن زنگ هشدار در کابین خلبان هواپیما اگر فشار کابین ( بر اساس ارتفاع) بسیار پایین باشد.
• در شمارش ترافیک و پمپ بنزین ها : لوله های از هوا پر شده اند که با ورود وسایل نقلیه بر آنها سوئیچ ها فعال می شوند.

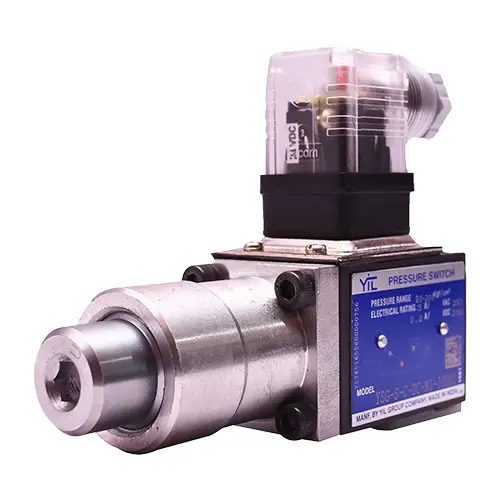

2 - پرشر سوئیچ هیدرولیک – پرشر سوئیچ آب

مصرف عمده این پرشر سوئیچ ها، پمپ های آب می باشد. همچنین پرشر سوئیچ های هیدرولیک مصارف متعددی در اتومبیل ها از جمله جهت هشدار در زمانیکه فشار روغن موتور پایین تر از سطح ایمن بیاید و یا جهت کنترل قفل کردن اتوماتیک گشتاور انتقالی اتوماتیک را دارند.
قبل از دهه 1960، پرشر سوئیچ ها در مدارهای ترمز هیدرولیک جهت کنترل قدرت به چراغ ترمز کاربرد داشتند ولی در خودرو های جدید تر از یک سوئیچ به طور مستقیم که توسط پدال ترمز فعال می شود استفاده می کنند.
3- پرشر سوئیچ گاز
این سوئیچ ها جهت گاز های مشتعل استفاده می شوند و باید توجه نمود که در این سوئیچ ها باید تا حد امکان از جرقه زدن اجتناب نمود. زیرا هر گونه جرقه در این محیط ، بدلیل وجود گاز، موجب مشتعل شدن گاز و آتش سوزی می شود.
4- پرشر سوئیچ بخار
این سوئیچ ها با بخار کار می کنند پس یکی از اساسی ترین ویژگی های این سوئیچ تحمل دما و رطوبت بالا می باشد. از این سوئیچ ها در خنک کردن هوا، آب، روغن و یا فلورید هبدروژن استفاده می شود. فعال سازی سوئیچ الکتریکی (SPDT) در مقدار فشار تنظیم شده ازاصلی ترین عملکردهای این پرشر سوئیچ ها می باشد.
انواع پرشر سوئیچ از لحاظ مکانیزم کاری
بطور کلی دو مدل اصلی پرشر سوئیچ وجود دارد:
1)الکترومکانیکی

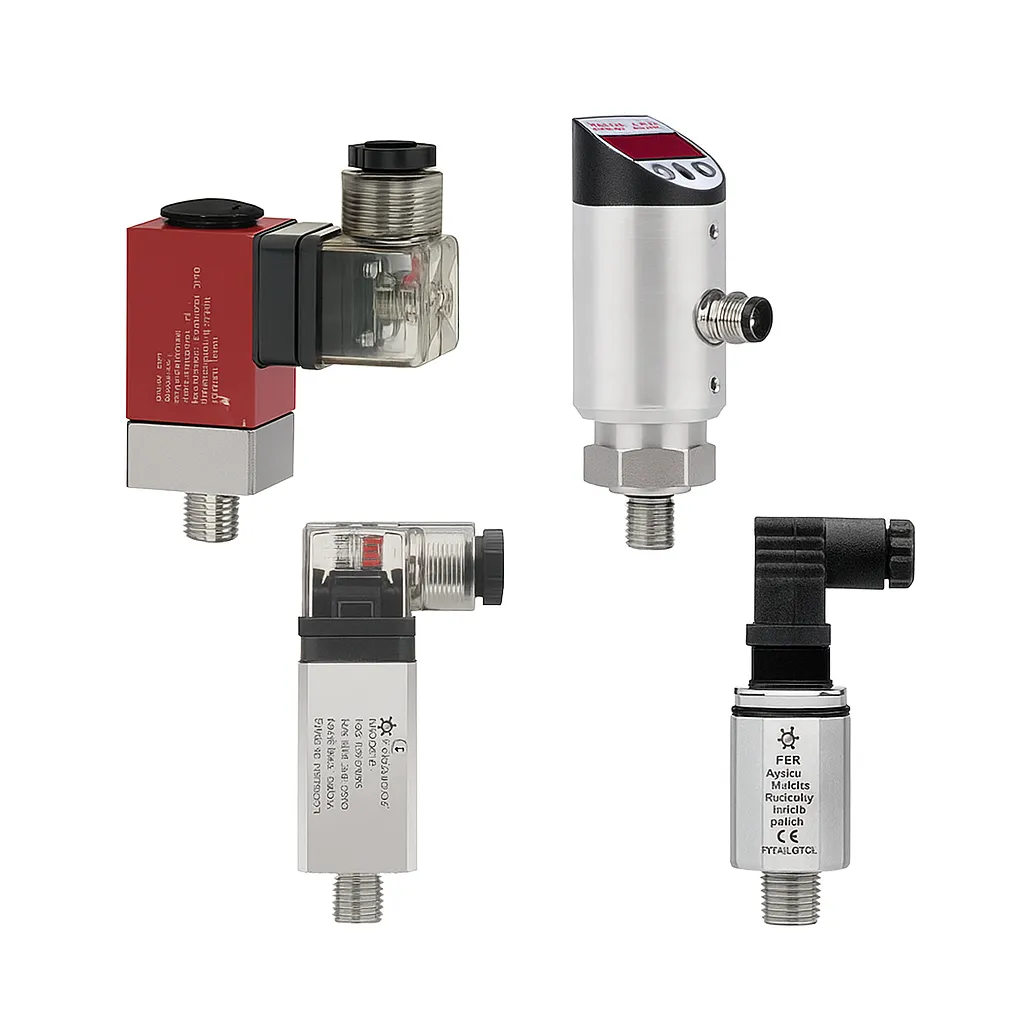

2) solid state

سوئیچ های فشار الکترومکانیکی از انواع متعددی سنسور استفاده کرده و ویژگی سنسور دقت نسبی و طول عمر سوئیچ را مشخص می کنند و شامل انواع زیر می باشند:

1. پرشر سوئیچ تفاضلی یا دیفرانسیلی
2. پرشر سوئیچ دیافراگمی
3. پرشر سوئیچ کپسولی
4. پرشر سوئیچ دیافراگمی
5. پرشر سوئیچ بیلوز دار
6. پرشر سوئیچ بردونی
7. پرشر سوئیچ پیستونی

پرشر سوئیچ تفاضلی (دیفرانسیل)

این پرشرسوئیچ ها دارای یک سنسور دیافراگمی، فلزی و یا الاستومری و دو ورودی (یکی جهت فشار بالا و دیگری برای فشار) می باشند. وظیفه سنسور تشخیص اختلاف فشار بین دو ورودی و فعالسازی کلید قطع و وصل می باشد. تازمانیکه فشار درون دو ورودی برابر باشد، هیچ اتفاقی رخ نمی دهد و به محض اینکه فشار در ورودی فشار بالا بیشتر شود، دیافراگم به قسمت کم فشار رفته و شفت و یا پیستون را به سمت سوئیچ حرکت می دهد و بدنبال آن سوئیچ نیز سیگنال الکتریکی لازم را به محل مورد نظر صادر می کند.

پرشر سوئیچ دیافراگمی

این نوع از سوئیچچ ها پلاستیکی و یا فلزی می باشند. در پرشر سوئیچ دیافراگمی، دیافراگم به وروردی متصل بوده و با هرگونه تغییر در فشار (افزایش یا کاهش) دیافراگم جابجا می گردد. با جابجایی دیافراگم به شفت یا پیستون فشار وارد شده و آن ها نیز جابجا می گردند.
با بالا رفتن فشار تا نقطه حداکثری، دیافراگم به سوئیچ رسیده و کنتاکت وصل می گردد.
با افت میزان فشار، شفت از کلید جدا گشته و کلید به حالت اولیه خود باز خواهد گشت.

پرشر سوئیچ بردونی

بطور کلی انتقال فشار از سیال به سوئیچ توسط بردون انجام می شود. بردون از لحاظ ظاهری یک لوله فلزی حلالی شکل شبیه علامت سوال با کمانی مشخص است.
با افزایش فشار، کمان تغییر شکل داده و صاف می شود و نوک کمان جابجا می شود. زمانی که این جابجایی به حداکثر میزان تنظیم شده برسد، به سوئیچ فشار آورده و آن را وصل می کند و با کاهش فشار از سوئیچ جدا شده و آن را قطع می کند. یکی از مزیت های این نوع از پرشر سوئیچ ها تحمل فشار و دمای بالا می باشد.

پرشر سوئیچ پیستونی

عملکرد این مدل پرشر سوئیچشبیه به سوئیچ فشار دیافراگمی بوده و به صورت مکانیکی عمل می کند. درون پیستون ها دو استوانه وجود دارد که یکی داخل دیگری در حرکت است. برای برگشت پیستون به حالت اولیه از یک فنر با مقاومتی ثابت استفاده می شود. برای تنظیم فشار مورد نیاز جهت عملکرد پرشر سوئیچ می توان این فنر را تنظیم (شل و سفت کردن) نمود.

راهنمای انتخاب پرشر سوئیچ

مهمترین فاکتور در انتخاب پرشر سوئیچ شناخت نیاز،عملکرد و سیال کاری که قرار است پرشرسوئیچ در آن استفاده شود، می باشد. کاربرد پرشر سوئیچ ها در سیستم هایی است که با فشار کار می کنند و نیاز به روشن و خاموش شدن سیستم در رنج خاصی از است.
سیال کاری گاز، دقت در حدود میلی متری بوده و پرشر سوئیچ باید ضد انفجار و با امنیت بسیار بالا باشد. اما اگر سیال کاری آب باشد بدلیل اینکه درطوبت و فشار بالا قرار دارد، جهت کنترل فشار و خورندگی، نیاز به جنس استیل ضد زنگ (استینلس استیل) است.
پرشر سوئیچ ها دارای محدوده فشاری از 1- تا 2000 بار می باشند ولی روی فشار1 بار ساخته نمی شوند و می توان فشار را در محدوده 0 تا 1 بار روی فشار مورد نظر تنظیم کرد.

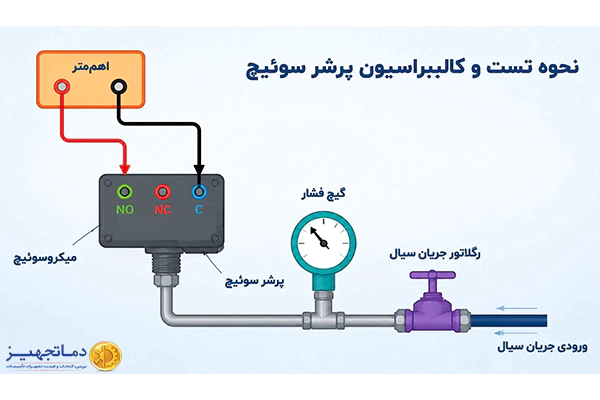

نحوه سیم کشی پرشر سوئیچ (عکس.........)
نحوه اتصال برق پرشر سوئیچ(عکس...............)

سوئیچ های سری kp برند دانفوس عموما جهت نظارت و تنظیم سیستمهای هشدار دهنده در صنایع مختلف استفاده می شوند. این سوئیچ ها به دو صورت دستی و اتوماتیک بوده و قابل استفاده در محیط های گازی، بخار، هوا و مایع هستند. از جمله موارد کلی استفاده از پرشر سوئئیچ ها می توان به
استفاده در برنامه صنعتی در فیلد های سیستم کنترل، ایمنی و نظارت ، سیستم های سرد سازی و تبرید، برنامه های صنعتی فشار بالا و بوستر پمپ های دور متغیر اشاره نمود.
