پرشرسوئیچ

در این راهنمای جامع، به بررسی نکات مهم در انتخاب، خرید و آشنایی بیشتر با انواع پرشرسوئیچ می‌پردازیم. با مطالعه این مطالب، می‌توانید با اطلاعات کافی، برای انتخاب و خرید پرشرسوئیچ آب، هوا و گاز از برندهای معتبر مانند هانیول، دانگز، دانفوس، ABB، ساگی‌نومیا، فانتینی و... اقدام نمایید.

راهنمای تخصصی انتخاب و قیمت خرید پرشر سوئیچ

پرشر سوئیچ ها نوعی سوئیچ کنترل و اندازه گیری فشار هستند و در زمانی که فشار ورودی به میزان تعیین شده برسد، کنتاکت الکتریکی را فعال کرده و با ارسال سیگنال الکتریکی سوئیچ را قطع می‌کنند. ممکن است پرشر سوئیچ ها طوری طراحی شده باشند که در صورت افزایش یا افت فشار جریان را قطع و یا وصل کنند. پرشر سوئیچ ها معمولا در صنایعی با نیاز به تنظیم اتوماتیک و یا کنترل عمل سیالات تحت فشاراستفاده می شوند. نوع دیگری از سوئیچ فشار یا همان پرشر سوئیچ ها، نیروی مکانیکی را تشخیص می دهند. مثلا شبیه به یک صفحه حساس به فشار، درب ساختمان های صنعتی را به صورت اتوماتیک باز می کنند و یا در برنامه های امنیتی زنگ خطر مانند کف پوش های حساس به فشار استفاده می شوند. پرشرسوئیچ ها دارای انواع مختلفی بلحاظ سیال و فشار کاری هستند. با ما همراه شوید تا در ادامه این مقاله به معرفی و بررسی عملکرد انواع پرشر سوئیچ بپردازیم.

دمـاتجهیـز؛ اولین مرجع تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

انواع پرشرسوئیچ از لحاظ سیال کاری:

پرشر سوئیچ‌ها (Pressure Switches) از لحاظ سیال کاری به انواع مختلفی تقسیم می‌شوند که برای مایعات، گازها و سیالات خاص طراحی شده‌اند. انتخاب نوع پرشر سوئیچ بر اساس نوع سیال کاری، ویژگی‌های سیال و شرایط کاری انجام می‌شود. در ادامه پرشر سوئیچ از لحاظ سیال کاری آورده شده است:

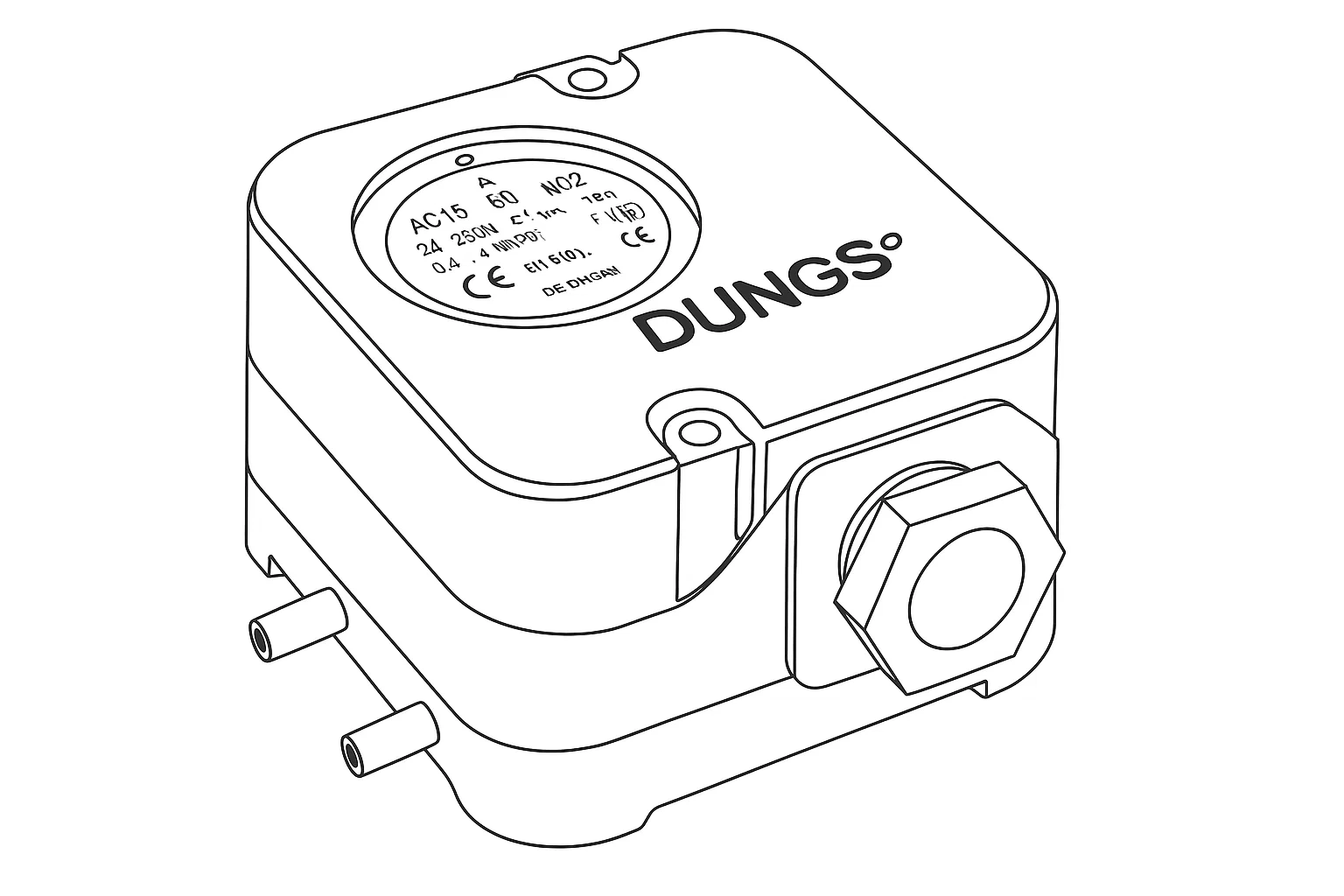

پرشرسوئیچ پنوماتیک – پرشر سوئیچ هوا

این مدل از پرشر سوئیچ ها ازانواع ساده بوده و بیشتر در سیستم های پنوماتیک و یا کمپرسور های هوا کاربرد دارند. از دیگر موارد کاربردی پرشر سوئیچ پنوماتیک می توان به موارد زیر اشاره نمود:

1. در مصارف خانگی: جهت روشن کردن پمپ آب به صورت اتوماتیک، در زمانیکه آب از تانکر کشیده می شود.
2. قطع جریان الکتریکی کمپرسور گاز: زمانیکه در مخازن گاز، فشار به سطح فشار تنظیم شده برسد، قطع برق در کمپرسور گاز صورت می گیرد.
3. قطع کمپرسور گاز: زمانی که در سطح مکش، خوراک وجود ندارد.
4. در باتری ها
5. روشن و خاموش کردن زنگ هشدار در کابین خلبان هواپیما اگر فشار کابین ( بر اساس ارتفاع) بسیار پایین باشد.
6. در شمارش ترافیک و پمپ بنزین ها : لوله های از هوا پر شده اند که با ورود وسایل نقلیه بر آنها سوئیچ ها فعال می شوند.

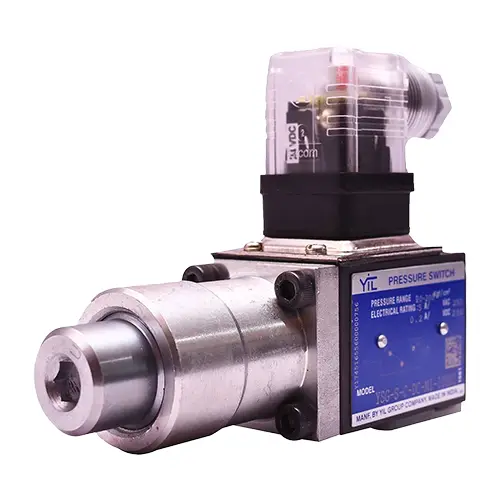

پرشرسوئیچ هیدرولیک – پرشر سوئیچ آب

مصرف عمده این پرشر سوئیچ ها، پمپ های آب است. همچنین پرشر سوئیچ های هیدرولیک مصارف متعددی در اتومبیل ها از جمله جهت هشدار در زمانیکه فشار روغن موتور پایین تر از سطح ایمن بیاید و یا جهت کنترل قفل کردن اتوماتیک گشتاور انتقالی اتوماتیک را دارند.
قبل از دهه 1960، پرشر سوئیچ ها در مدارهای ترمز هیدرولیک جهت کنترل قدرت به چراغ ترمز کاربرد داشتند ولی در خودرو های جدید تر از یک سوئیچ به طور مستقیم که توسط پدال ترمز فعال می شود استفاده می کنند.

پرشر سوئیچ گاز

این سوئیچ ها جهت گاز‌های مشتعل استفاده می شوند و باید توجه نمود که در این سوئیچ ها باید تا حد امکان از جرقه زدن اجتناب نمود. زیرا هر گونه جرقه در این محیط ، بدلیل وجود گاز، موجب مشتعل شدن گاز و آتش سوزی می شود.

پرشر سوئیچ بخار

این سوئیچ ها با بخار کار می کنند پس یکی از اساسی ترین ویژگی های این سوئیچ تحمل دما و رطوبت بالا است. از این سوئیچ‌ها در خنک کردن هوا، آب، روغن و یا فلورید هیدروژن استفاده می شود. فعال سازی سوئیچ الکتریکی (SPDT) در مقدار فشار تنظیم شده ازاصلی ترین عملکردهای این پرشر سوئیچ ها است.

دمـاتجهیز؛ هـــزاران محصــول برای هـــزاران پــروژه (از سال ۱۳۸۳)

انواع پرشر سوئیچ از لحاظ مکانیزم کاری:

پرشر سوئیچ‌ها از لحاظ مکانیزم کاری به انواع مختلفی تقسیم می‌شوند. هر یک از این مکانیزم‌ها بر اساس نحوه تشخیص فشار و عملکرد داخلی طراحی شده‌اند. در زیر انواع اصلی پرشر سوئیچ‌ها از نظر مکانیزم کاری توضیح داده شده است:

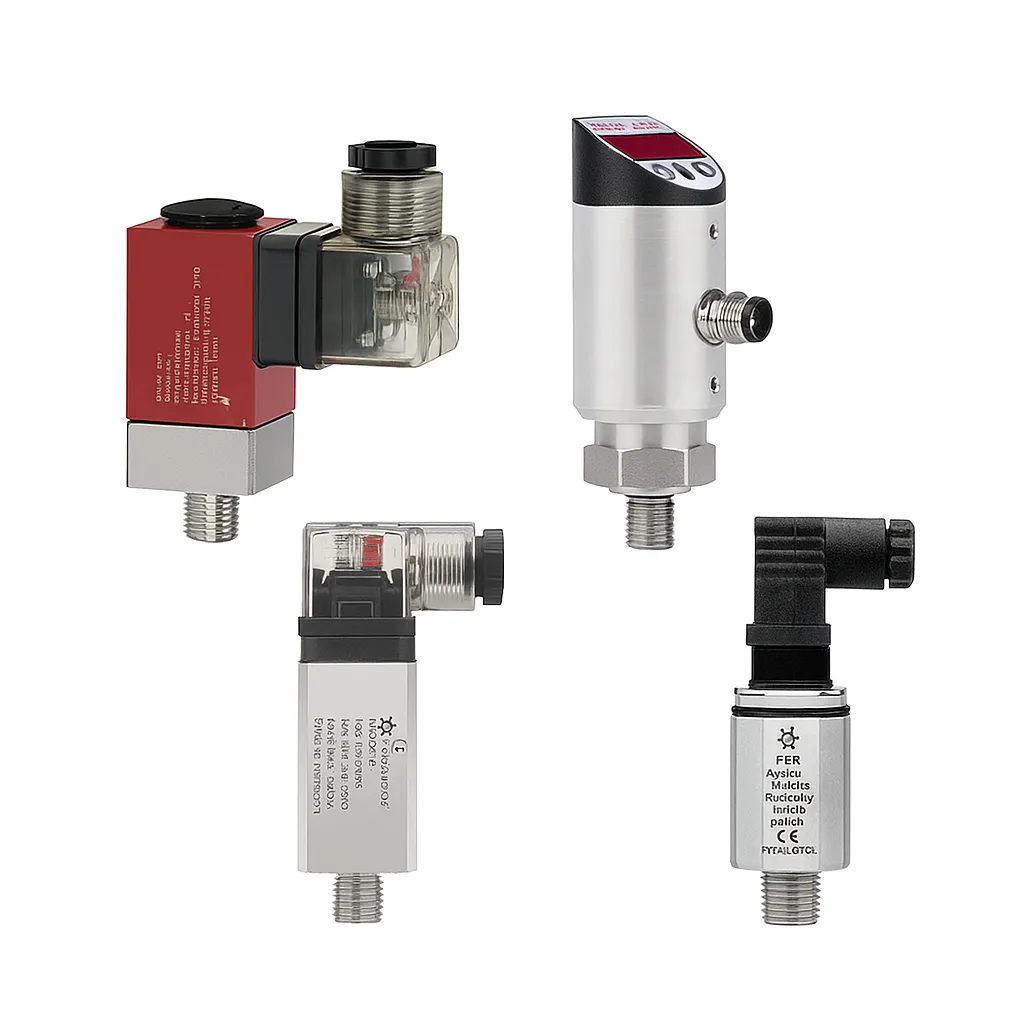

• الکترومکانیکی
• solid state

سوئیچ های فشار الکترومکانیکی از انواع متعددی سنسور استفاده کرده و ویژگی سنسور دقت نسبی و طول عمر سوئیچ را مشخص می کنند و شامل موارد زیر هستند:

• پرشر سوئیچ تفاضلی یا دیفرانسیلی
• پرشر سوئیچ دیافراگمی
• پرشر سوئیچ کپسولی
• پرشر سوئیچ بیلوز دار
• پرشر سوئیچ بردونی
• پرشر سوئیچ پیستونی

پرشر سوئیچ تفاضلی (دیفرانسیل)

این پرشرسوئیچ ها دارای یک سنسور دیافراگمی، فلزی و یا الاستومری و دو ورودی (یکی جهت فشار بالا و دیگری برای فشار) هستند. وظیفه سنسور تشخیص اختلاف فشار بین دو ورودی و فعالسازی کلید قطع و وصل است. تازمانیکه فشار درون دو ورودی برابر باشد، هیچ اتفاقی رخ نمی دهد و به محض اینکه فشار در ورودی فشار بالا بیشتر شود، دیافراگم به قسمت کم فشار رفته و شفت و یا پیستون را به سمت سوئیچ حرکت می دهد و بدنبال آن سوئیچ نیز سیگنال الکتریکی لازم را به محل مورد نظر صادر می کند.

پرشر سوئیچ دیافراگمی

این نوع از سوئیچچ ها پلاستیکی و یا فلزی هستند. در پرشر سوئیچ دیافراگمی، دیافراگم به وروردی متصل بوده و با هرگونه تغییر در فشار (افزایش یا کاهش) دیافراگم جابجا می گردد. با جابجایی دیافراگم به شفت یا پیستون فشار وارد شده و آن ها نیز جابجا می گردند.
با بالا رفتن فشار تا نقطه حداکثری، دیافراگم به سوئیچ رسیده و کنتاکت وصل می گردد.
با افت میزان فشار، شفت از کلید جدا گشته و کلید به حالت اولیه خود باز خواهد گشت.

پرشر سوئیچ بردونی

بطور کلی انتقال فشار از سیال به سوئیچ توسط بردون انجام می شود. بردون از لحاظ ظاهری یک لوله فلزی حلالی شکل شبیه علامت سوال با کمانی مشخص است.
با افزایش فشار، کمان تغییر شکل داده و صاف می شود و نوک کمان جابجا می شود. زمانی که این جابجایی به حداکثر میزان تنظیم شده برسد، به سوئیچ فشار آورده و آن را وصل می کند و با کاهش فشار از سوئیچ جدا شده و آن را قطع می کند. یکی از مزیت های این نوع از پرشر سوئیچ ها تحمل فشار و دمای بالا است.

پرشر سوئیچ پیستونی

عملکرد این مدل پرشر سوئیچ شبیه به سوئیچ فشار دیافراگمی بوده و به صورت مکانیکی عمل می کند. درون پیستون ها دو استوانه وجود دارد که یکی داخل دیگری در حرکت است. برای برگشت پیستون به حالت اولیه از یک فنر با مقاومتی ثابت استفاده می شود. برای تنظیم فشار مورد نیاز جهت عملکرد پرشر سوئیچ می توان این فنر را تنظیم (شل و سفت کردن) نمود.

راهنمای انتخاب پرشر سوئیچ

مهمترین فاکتور در انتخاب پرشر سوئیچ شناخت نیاز،عملکرد و سیال کاری که قرار است پرشرسوئیچ در آن استفاده شود، است. کاربرد پرشر سوئیچ ها در سیستم هایی است که با فشار کار می کنند و نیاز به روشن و خاموش شدن سیستم در رنج خاصی از فشار است.
برای سیال کاری گاز، دقت در حدود میلی متری بوده و پرشر سوئیچ باید ضد انفجار و با امنیت بسیار بالا باشد. اما اگر سیال کاری آب باشد بدلیل اینکه در رطوبت و فشار بالا قرار دارد، جهت کنترل فشار و خورندگی، نیاز به جنس استیل ضد زنگ (استینلس استیل) است.

دمـاتجهیـز؛ انتخاب و خرید تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

خرید پرشرسوئیچ

خرید پرشر سوئیچ در تجهیزات کنترل فشار و جریان به‌خصوص در صنایعی که با فرایندهای تحت‌فشار سروکار دارند، ضروری است. در انتخاب پرشرسوئیچ، نیاز به دقت در اندازه‌گیری فشار و تنظیم دقیق آن وجود دارد. مهم‌ترین معیارهایی که در خرید این ابزار اهمیت دارند، شامل دقت اندازه‌گیری، دمای محیط کاری، مقاومت در برابر شرایط محیطی و نوع فشار (مثبت یا منفی) هستند. مجموعه تخصصی دماتجهیز انواع مختلف پرشرسوئیچ‌ها را باتوجه‌به نیازهای مشتریان ارائه می‌دهد. علاوه‌بر‌این، اطلاعاتی در مورد استانداردها، گواهی‌نامه‌ها و تجارب دیگر کاربران می‌تواند به انتخاب بهترین مدل پرشرسوئیچ برای هر کاربرد کمک کند.

قیمت پرشرسوئیچ

قیمت پرشر سوئیچ یکی از موارد مهم در فرایند خرید این تجهیزات برای صنایع است. مجموعه تخصصی دما تجهیز به عنوان یک منبع معتبر و تخصصی در زمینه تجهیزات کنترل و اندازه‌گیری، پرشرسوئیچ‌ها را با ارائه قیمت‌های رقابتی و مناسب به مشتریان ارائه می‌دهد. این شرکت تخصصی به‌منظور جلب رضایت مشتریان، تخفیفات و پیشنهادهای ویژه را نیز ارائه می کند تا مشتریان بتوانند بهترین تجهیزات را با قیمت اقتصادی تهیه کنند. با دسترسی به اطلاعات مربوط به قیمت‌ها و تخفیفات، مشتریان می‌توانند تصمیم بهتری در خرید پرشرسوئیچ‌ها بگیرند و از فرصت‌های ارزشمند در تجهیزات صنعتی بهره‌مند شوند.

در گروه پرشر سوئیچ مجموعه تخصصی دماتجهیز، اطلاعات و قیمت‌های پرشر سوئیچ از برندهای هانیول، دانگز، دانفوس، ABB و... را جهت بررسی و انتخاب مشاهده نمائید.
