دریچه های سقفی گرد شطرنجی شاهرخی

کاربری
دریچه های سقفی گرد شطرنجی دمپردار و بدون دمپر شاهرخی جهت کاربریهای مناسب در صنعت تهویه مطبوع در مکانهایی که سقفی بلند یا کانالی روکار نیاز باشد طراحی شده اند. اصولاً زمانی که مقدار زیادی جریان هوا با فشار کم مورد نظر است از این نوع دریچه هوای سقفی استفاده می شود.
نمای جالب این دریچه آنها را برای کاربری های دیگر معماری و تزئینات مناسب کرده است.
توضیحات
پره های تنظیم هوای موازی این نوع دریچه ها بمنظور کنترل مقدار جریان هوا بصورتهای افقی و عمودی قرار گرفته اند. این دریچه ها یک شبکه آلومینیومی هستند که در سه نوع به صورت مشبک (شانه تخم مرغی) ساخته می شوند.
پره ها و قاب

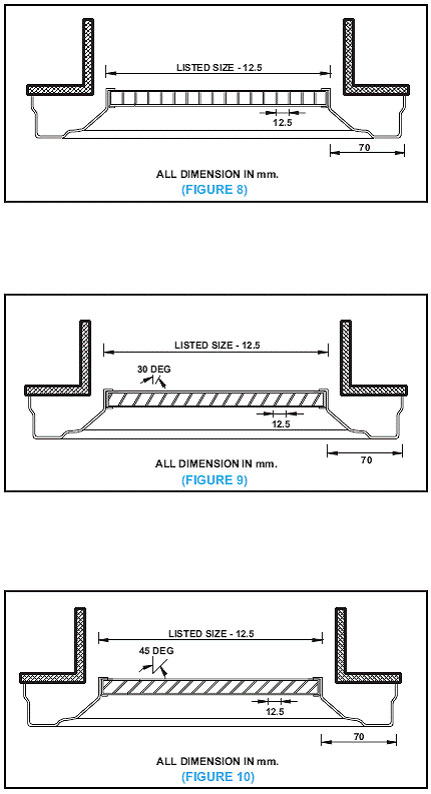

همانطور که در (شکل های 9،8و10) نشان داده شده است این امکان وجود دارد که پره های افقی در سه زاویه صفر، 30 و 45 درجه بین پره های عمودی ثابت شوند.
مواد و رنگ
قابها از پروفیل آلومینیوم کششی به ضخامت 1/5 میلیمتر با روکش آنادایز شده آلومینیوم با کیفیت مناسب تهیه می شوند. پره ها از ورق آلومینیوم به ضخامت 0/8 میلیمتر می باشند.
این امکان وجود دارد که رنگ آمیزی نهایی به روش پاشش رنگ مایع یا پودری (الکترواستاتیک) با استفاده از پلی استر سفید یا هر رنگ دیگری با شماره رال مشخص با توجه به نیاز انجام شود.

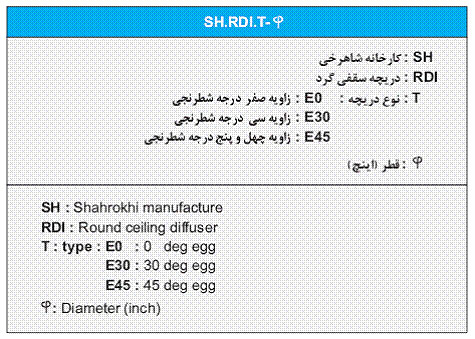

کد سفارش
دریچه های سقفی گرد شطرنجی ثابت دمپردار و بدون دمپر شاهرخی با کد سفارش زیر مشخص می شوند.

مدل	سایز (inch*inch)	flow rate c.f.m	neck vel f.p.m	in.w.g	N.C	قیمت (ریال)
*SH.SDI.T 66 in**	*"6"6 [0.25]**	50	200	0.010	18>	---
*SH.SDI.T 66 in**	*"6"6 [0.25]**	75	300	0.026	18>	---
*SH.SDI.T 99 in**	*"9"9 [0.56]**	100	179	0.007	18>	---
*SH.SDI.T 99 in**	*"9"9 [0.56]**	150	268	0.021	18	---
*SH.SDI.T1212 in**	*"12"12 [1.00]**	200	200	0.010	18>	---
*SH.SDI.T1212 in**	*"12"12 [1.00]**	300	300	0.026	20	---
*SH.SDI.T 1515 in**	*"15"15 [1.56]**	400	256	0.019	19	---
*SH.SDI.T 1515 in**	*"15"15 [1.56]**	525	337	0.033	25	---
*SH.SDI.T 1818 in**	*"18"18 [2.25]**	500	222	0.014	18>	---
*SH.SDI.T 1818 in**	*"18"18 [2.25]**	700	311	0.028	25	---
*SH.SDI.T 2121 in**	*"21"21 [3.06]**	700	229	0.015	21	---
*SH.SDI.T 2121 in**	*"21"21 [3.06]**	950	310	0.028	26	---
*SH.SDI.T 2424 in**	*"24"24 [4.00]**	900	225	0.014	21	---
*SH.SDI.T 2424 in**	*"24"24 [4.00]**	1250	313	0.029	26	---
