یونیت هیتر

یونیت هیتر جهت تأمین گرمایش پروژه‌های ورزشی و صنعتی که دارای موتورخانه مرکزی آبگرم یا بخار هستند، استفاده می‌شود. در ادامه انواع، مشخصات‌فنی، برآورد ظرفیت، نحوه انتخاب و قیمت خرید یونیت هیتر ارائه می‌گردد.

راهنمای تخصصی انتخاب و قیمت یونیت هیتر

یونیت هیتر دستگاهی است که در کوتاه‌ترین زمان، امکان گرم کردن فضا‌های بزرگ مثل سالن‌های ورزشی و کارخانه‌ها را با استفاده از آب گرم یا بخار تولید شده در موتورخانه مرکزی دارد. یونیت هیترها، آب گرم یا بخار مورد نیاز کویل گرمایش خود را از موتورخانه مرکزی ساختمان دریافت می‌کنند.

اگر در محل مورد نظر سیستم گرمایش مرکزی دارید، یونیت هیتر با قدرت مناسب به عنوان تجهیز گرمایشی عمل می کند. اما اگر سیستم گرمایش مرکزی ندارید باید بجای یونیت هیتر، از هیتر‌های گازی یا گازوئیل سوز و یا یونیت هیتر های برقی مناسب استفاده کنید.

یونیت هیتر آب گرم یا بخار معمولاً با بهره گیری از سیستم گرمایشی مرکزی آبگرم یا بخار پروژه کار می‌کنند. همچنین، یونیت هیترهایی که از انرژی الکتریکی استفاده می‌کنند، گزینه‌ی مناسبی برای پروژه هایی هستند که به دنبال راه‌های تامین ساده‌تر گرمایش در فضای سالن، نمایشگاه یا مسجد می‌باشند.

دمـاتجهیـز؛ راهنمای تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسات (از سال 1383)

توان حرارتی یونیت هیتر معمولا براساس بی تی یو (BTU) یا وات اندازه‌گیری می‌شود. برای انتخاب یونیت هیتر با توان حرارتی مناسب، باید ابعاد فضا، عایق حرارتی سقف و دیوار‌ها و شرایط آب و هوایی و نوع کاربری محل مورد نظر را در نظر گرفت.

برآورد تقریبی ظرفیت یونیت هیتر آب گرم، بخار

برای محاسبه تقریبی گرمایش مورد نیاز سالن‌ها با استفاده از یونیت هیتر و بر اساس شرایط دمای منطقه جغرافیایی (دمای هوای طرح خارج زمستان)، ابعاد و نوع کاربری فضای سالن (دمای طرح داخل)، نوع مصالح به کار رفته در ساخت سالن و ... می توانید با نظر کارشناسان تاسیسات به ازای هر مترمکعب از حجم هوای سالن حدود 250 تا 400 btu در هر ساعت ظرفیت گرمایش در نظر بگیرید.

برآورد ظرفیت فوق بصورت تقریبی بوده و برای شهرهای گرم و معتدل مانند تهران، اصفهان، شیراز، مشهد، رشت، سمنان، مزارشریف، کابل، اربیل، موصل، حلب، دمشق، کرکوک و... معمولاً با نظر کارشناس تأسیسات این عدد می‌تواند حدود 250 تا 300 BTU به ازاء هر متر مکعب از فضای سالن باشد.

برای شهرهای واقع در آب و هوای زمستانی و سردتر مانند شهرهای زنجان، تبریز، اردبیل، ارومیه، سنندج، سلیمانیه، بانه، سمرقند، خجند، عشق آباد، دوشنبه، باکو، ایروان، آنکارا و... گرمایش مورد نیاز حدود 300 تا 500 BTU به ازاء هر متر مکعب از حجم فضای سالن و باید بر اساس محاسبات کارشناسان درنظر گرفته شود.

ابعاد و حجم سالن اولین پارامتری است که برای انتخاب ظرفیت و تعداد یونیت هیتر‌ها باید در نظر گرفته شود؛ اگر فضای بزرگی دارید، به چند یونیت هیتر با توان بالا نیاز دارید تا بتواند کل فضا را به طور موثر گرم کند. برعکس برای فضاهای کوچک، یک یونیت هیتر کوچکتر کفایت می‌کند. در ادامه به 7 نکته اصلی در انتخاب یونیت هیتر آبگرم یا بخار اشاره کرده ایم، لطفا با ما همراه باشید تا با استفاده از اطلاعات فنی ارائه‌شده توسط مجموعه تخصصی دماتجهیز، انتخابی بهینه، قابل‌اطمینان و اقتصادی داشته باشید.

بررسی 7 نکته اصلی در انتخاب یونیت هیتر

در هنگام انتخاب و خرید یونیت هیتر، باید به نکات مهمی توجه نمود که شامل موارد زیر هستند:

1. ابتدا به ابعاد (طول، عرض و ارتفاع) محل مورد نظر دقت فرمائید و حجم فضای مربوطه را کاملا محاسبه بفرمائید.
2. مقدار گرمایش مورد نیاز فضای مورد نظر را بر اساس روش شرح داده شده در ادامه محاسبه و بدست آورید.
3. براساس نوع سیال در دسترس جهت گرمایش محیط (آبگرم یا بخار) نوع یونیت هیتر‌های مورد نیاز را تعیین کنید.
4. با استفاده از جداول مشخصات فنی ارائه شده محصولات در مجموعه تخصصی دماتجهیز، تعداد و ظرفیت گرمایش یونیت هیترها (دیواری یا سقفی) پروژه و سالن خود را بدست آورید.
5. به موضوع چپ یا راست بودن اتصال کویل آبگرم یا بخار یونیت هیترها و همچنین فشار کار کویل (خصوصآ کویل های بخار) کاملآ دقت فرمائید.
6. با توجه به صدای کارکرد یونیت هیتر  در دور 1400 RPM، بهتر است هنگام انتخاب، یونیت هیتر با موتور دو دور یا 900 دور (ولی با ظرفیت گرمایش بیشتر) سفارش داده شود.
7. در بعضی موارد و بصورت خاص، برای اقلیم هایی که دارای دمای تابستانی معتدلی هستند و همچنین دارای سیستم سرمایش مرکزی (چیلر) باشند، می‌توان از یونیت هیترها جهت تأمین سرمایش بصورت محدود در تابستان نیز استفاده نمود.

نکته: در این شرایط باید بصورت سفارشی علاوه بر کویل دو ردیفه موجود و استاندارد، یک کویل دیگر به صورت آپشنال جهت سرمایش و نیز سینی درین (Drain) مربوطه و بر اساس سفارش خریدار محترم در زیر کویل سرمایش یونیت هیتر مربوطه اضافه گردد.

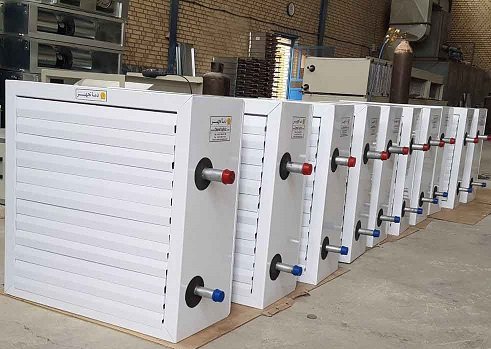

فرمول محاسبه و تعیین ظرفیت گرمایشی یونیت هیتر

QT= (U1*A1+...+Un*An)∗ΔT+(V*0.0749*0.24* ΔT)

در اینجا:

• QT بار گرمایشی هر واحد بر حسب کیلوکالری بر ساعت
• U1 تا Un ضریب انتقال حرارت هر یک از سطوح بین داخل و خارج ساختمان بر حسب Btu in / (h ft2 oF) که باید بر اساس جنس هر یک از جداره‌ها، با استفاده از جداول مرجع مهندسی تعیین گردد.
• A1 تا An مساحت هر یک از سطوح پیرامونی سالن مربوطه است که گرما را به محیط خارج منتقل می‌کند. این مساحت (بر حسب فوت مربع) دیوارها، پنجره‌ها، درها و سقف در نظر گرفته می‌شود.
• ΔT اختلاف دمای داخل و خارج هر واحد در شرایط معمولی است که بر حسب oF است.
• V مقدار کل هوای نفوذی از درزهای در یا پنجره (CFH) بر حسب ft3/hr
• ضریب ثابت 0.0749 : چگالی هوا در شرایط متعارفی در سیستم آحاد انگلیسی
• ضریب ثابت 0.24 ظرفیت گرمایی ویژه هوای محیط در شرایط متعارفی در واحد انگلیسی

در این فرمول با محاسبه سطح دیوار‌ها، سقف و پنجره ها و در نظر گرفتن ضریب انتقال حرارت هر کدام می‌توانید به نتایج دقیقی برای تعیین ظرفیت گرمایشی و تعداد یونیت هیترهای مورد نیاز سالن دست یابید. توجه داشته باشید که مقادیر دقیق U و مساحت A برای هر یک از سطوح پیرامونی باید بر اساس جزئیات خاص در هر ساختمان و جداول مهندسی ضریب انتقال حرارت در نظر گرفته شوند.

دمـاتجهیـز؛ هـــزاران محصـول برای هـــزاران پــروژه (از سال 1383)

اقتصادی‌ترین و جدید‌ترین لیست قیمت یونیت هیتر آذر 1404

با بررسی جدول مشخصات فنی و لیست قیمت یونیت هیتر آذر 1404، این امکان را خواهید داشت که سریع‌تر و هوشمندانه‌تر، باصرفه‌ترین مدل را از میان برندهای معتبر انتخاب کرده و اقدام به خرید نمایید.

همچنین پیشنهاد می‌شود پیش از خرید یونیت هیتر، برای دسترسی به بهترین قیمت، آگاهی از مشخصات فنی کامل و بهره‌مندی از مشاوره تخصصی رایگان، علاوه بر مطالعه صفحه راهنمای خرید، با کارشناسان مجموعه تخصصی دماتجهیز در ارتباط باشید.

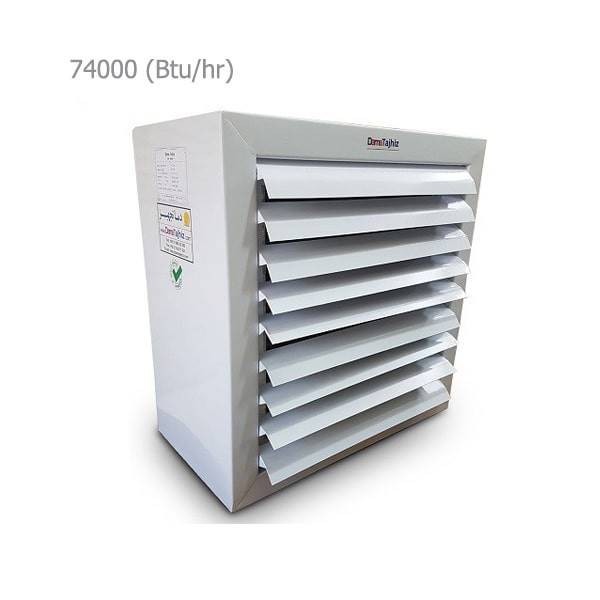

در جدول زیر مشخصات فنی یونیت هیتر برند معتبر دماتجهیز، همراه با ظرفیت، مدل، نوع و قیمت آن‌ها ارائه شده است تا بتوانید آنها را به‌راحتی مقایسه کرده و بهترین انتخاب را داشته باشید.

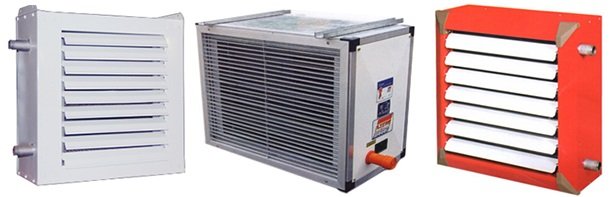

انواع یونیت هیتر

یونیت هیتر‌ها به عنوان یکی از تجهیزات گرمایشی سالن‌ها و محیط‌های بسته از نظر نوع سیال، ظرفیت گرمایش، محل نصب و کاربرد به چند نوع تقسیم می شوند.

• یونیت هیتر بر اساس محل نصب به دو دسته یونیت هیتر سقفی و یونیت هیتر دیواری تقسیم می شوند.
• از نظر نوع سیال، یونیت هیتر به دو دسته یونیت هیتر بخار و یونیت هیتر آبگرم تقسیم بندی می شود.
• هوای خروجی در یونیت هیتر، می تواند به صورت افقی و عمودی یا جهت دلخواه باشد.

مزایا و ویژگی‌های یونیت هیتر

یکی از پرفروش ترین و کاربردی ترین سیستم گرمایشی برای فضاهای بزرگ، یونیت هیتر است که از مزایای خاصی برخوردار هستند. این مزایا عمدتا شامل،

1. عدم نیاز به سیستم گرمایشی مستقل
2. داشتن قدرت گرمایشی مناسب هر یونیت هیتر
3. جاگیری کمتر در مدل های دیواری و سقفی
4. توزیع بهتر هوای گرم در محیط سالن
5. سرعت زیاد در گرم کردن محیط
6. قابلیت پرتاب هوا به صورت افقی و عمودی
7. تنظیم و کنترل دمای محیط به علت امکان فرمان عملکرد از ترموستات محیط
8. مجهز به کویل آبگرم یا بخار

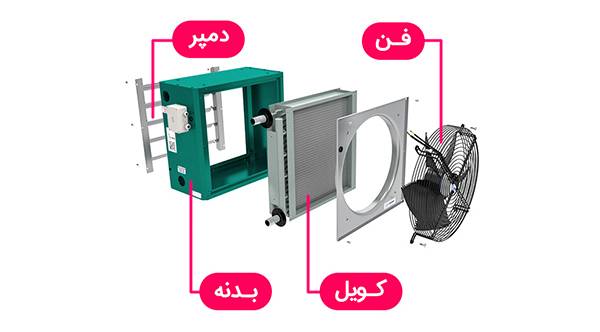

اجزاء و قطعات یونیت هیتر

 قطعات و اجزا تشکیل دهنده یونیت هیتر شامل:

• بدنه مکعبی شکل دستگاه یونیت هیتر که معمولاً از ورق فولادی ساخته می شود.
• مجموعه کویل آبگرم یا بخار به همراه فین های تبادل حرارت که موجب تبادل انرژی گرمایی منتقل شده از آب گرم یا بخار به هوای خروجی از یونیت هیتر می‌شود.
• الکتروموتور تک دور 1400 RPM یا دو دور 900~1400 RPM برای به حرکت درآوردن فن آکسیال هوادهی یونیت هیتر و بر اساس سفارش خریدار محترم و ساخت کارخانه ممکن است از الکتروموتور تک دور یا دو دور استفاده شود.
• فن آکسیال که در واقع همان فن هوادهی یونیت هیتر است، هوا را از پشت دستگاه مکش کرده، آن را از میان کویل ها و فین های تبادل حرارتی آبگرم یا بخار عبور داده و سپس هوای گرم را از قسمت جلوی یونیت هیتر بیرون می دهد.
• پره‌های هدایت هوا در جلوی یونیت هیتر نصب می شود و قادر به جهت دهی هوای گرم خروجی از یونیت هیتر پرتاب می‌کند.

عملکرد یونیت هیتر آب گرم، بخار

• در یونیت هیتر های آبگرم، جریان آبگرم مورد نیاز از موتورخانه تا کویل هر یونیت هیتر، توسط پمپ های سیرکولاتور نصب شده در موتورخانه پروژه، با دبی و هد محاسبه شده (توسط مهندسین تأسیسات) تأمین می‌گردد.
• پس از ورود آبگرم یا بخار به عنوان سیال ناقل انرژی به کویل های فین دار یونیت هیتر، هوا از میان مجموعه کویل و فین های گرمایش که معمولاً 8 فین در هر اینچ از کویل هستند عبور کرده، گرم شده و سپس توسط فن آکسیال یا پروانه ای به جلو رانده می شود و موجب گرم شدن هوای محل نصب می گردد.
• عملکرد روشن یا خاموش و حتی تغییر دور موتور فن دمنده هوای گرم یونیت هیتر ها توسط ترموستات نصب شده در ارتفاع 140 سانتی متر از کف سالن و به دور از جریان هوای گرم یونیت هیتر و یا تابش مستقیم نور آفتاب تنظیم می گردد.
• میزان پرتاب هوا و حجم هوای خروجی در یونیت هیترها نیز بر اساس ظرفیت و قدرت موتور آنها متفاوت است، اما به طور معمول می توان قدرت پرتاب باد و ایجاد گرمایش موثر در فضای روبروی هر یونیت هیتر را از 8 تا 20 متر در نظر گرفت.
• چنانچه از یونیت هیتر بخار استفاده می کنید، به این نکته مهم توجه فرمائید که میزان گرمایش در یونیت هیتر بخار ارتباط مستقیمی با فشار بخار ورودی به کویل گرمایش یونیت هیتر دارد. به عبارت دیگر اگر فشار بخار ورودی معادل 5psi باشد، مقدار گرمادهی همان یونیت هیتر بسیار کمتر از زمانی است که فشار بخار ورودی به کویل آن 15 psi است؛ بنابراین هنگام انتخاب یونیت هیتر بخار به فشار بخار در دسترس جهت تامین انرژی گرمایی در سالن مورد نظر توجه فرمائید.

دمـاتجهیـز؛ راهنمای انتخاب و خرید تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

نکات اصلی نصب یونیت هیتر

در هنگام نصب یونیت هیتر باید به نکات کلیدی توجه نمایید که شامل موارد زیر هستند:

1. نصب یونیت هیترها معمولاً بر اساس ابعاد و همچنین وزن هر دستگاه یونیت هیتر روی فریم (Frame) ساخته شده از نبشی یا سپری فولادی سایز 3 تا 5 انجام می شود.
2. ارتفاع مناسب برای نصب یونیت هیترهای دیواری بین 2.5 تا 3.5 متری از سطح کف سالن (بر اساس ظرفیت یونیت هیتر و ارتفاع محل نصب) می باشد.
3. در یونیت هیتر آب گرم، لوله ورودی آب گرم به پایین دستگاه و در یونیت هیتر بخار، لوله ورودی بخار به بالای یونیت هیتر بخار متصل گردد.
4. کویل های آبگرم و بخار یونیت هیتر ممکن است یک یا دو ردیفه باشند، اما قبل از سفارش قطعی یونیت هیتر مورد نیاز پروژه، ابتدا باید چپ یا راست بودن محل اتصال لوله ورودی و خروجی کویل یونیت هیتر خود را بر اساس شرایط نصب و لوله کشی مشخص فرمائید.
5. نصب شیر هوا گیری اتوماتیک در مسیر آب برگشت از یونیت هیترهای آب گرم کاملا ضروری است.
6. نصب مهره ماسوره و شیر فلکه روی لوله‌های متصل به لوله‌های ورودی و خروجی هر یونیت هیترآب گرم یا بخار نیز کاملاً ضروری است.

"از دماتجهیز با اطمینان و خیال آسوده خرید کنید"

محاسبه دبی آب در گردش پمپ سیرکولاتور یونیت هیترآبگرم:

در صورت نیاز به محاسبه دبی آب گرم جهت انتخاب ظرفیت پمپ سیرکولاتور مناسب، ظرفیت یونیت هیتر آب گرم (BTU) را بر عدد 10,000 تقسیم نموده تا مقدار G.P.M آب گرم  مورد نیاز یونیت هیتر به دست آید.

در صورت نیاز به مشاوره بیشتر برای انتخاب یونیت هیتر یا پمپ سیرکولاتور آبگرم مورد نیاز، می توانید با کارشناسان مجموعه تخصصی دماتجهیز تماس حاصل فرمائید.

خرید یونیت هیتر

بعضی یونیت هیترها دارای آپشن ها و قابلیت‌های کاربردی مناسبی مانند تایمر، تنظیمات دما، کنترل از راه دور و ... هستند. این قابلیت‌ها می‌توانند کارکرد یونیت هیتر را بهبود بخشیده و برای شما راحتی بیشتری فراهم کنند. برخی از ویژگی‌های قابل سفارش ایمنی نیز شامل قطع خودکار در صورت نوسان برق، حسگرهای اتاقی و ترموستاتهای هوشمند هستند که احتمال حوادث را کاهش می‌دهند.

انتخاب و خرید یونیت هیتر آب گرم، بخار به میزان نیاز گرمایش، اندازه فضا، بودجه و البته کیفیت محصول بستگی دارد. مجموعه تخصصی دماتجهیز با کادری مجرب و کارشناسان حرفه ای، آماده ارائه بروز‌ترین لیست قیمت یونیت هیتر با مشاوره تخصصی در زمان انتخاب و خرید یونیت هیتر برای شما کارشناسان و کارفرمایان گرامی هستند.

دمـاتجهیـز؛ بهترین قیمت ها و برندهای معتبر تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

قیمت یونیت هیتر

در مجموعه تخصصی دماتجهیز، انواع یونیت هیتر را با بهترین قیمت، انتخاب و مورد بررسی قرار دهید. قیمت یونیت هیترها با توجه به تنوع مدل، قدرت گرمادهی و برند‌های موجود متفاوت است. قیمت‌های ارائه شده در مجموعه تخصصی دماتجهیز به‌روز بوده و شامل تخفیف‌های ویژه است. همچنین، مجموعه دماتجهیز تضمین‌کننده بهترین قیمت‌ها همراه با حفظ کیفیت محصولات می‌باشد.

تهیه و تنظیم: دپارتمان تجهیزات گرمایشی و موتورخانه مجموعه دماتجهیز

کاربر گرامی:

ضمن تشکر از جنابعالی جهت اطمینانی که به نظرات فنی کارشناسان فروش دماتجهیز دارید، لازم به ذکر است که انتخاب برند یونیت هیتر براساس کیفیت، خدمات بعد از فروش و قیمت محصول نهایتا توسط خریدار تعیین میگردد. اما در یونیت هیتر، اغلب کاربران و خریداران برندهای پرفروشی مانند دماتجهیز، یکتا تهویه اروند و ساران را با توجه به کیفیت، قیمت و خدمات بعد از فروش آن‌ها انتخاب و خرید می‌نمایند.

چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم‌گیری برای خرید انواع یونیت هیتر مورد نیاز دارید، می‌توانید پس از تماس با مجموعه تخصصی دماتجهیز و شماره‌های داخلی 107 - 108 - 121 - 122، از کارشناسان فروش بخش تجهیزات گرمایشی و موتورخانه مشاوره دریافت کرده و سوالات خود را مطرح نمایید.

گواهی‌نامـه ثبت علامت تجـاری + گواهی‌نامـه‌های پروانـه کسـب از اتحادیـه‌های اصنـاف لوازم شوفاژ و تهویـه مطبـوع + اتحادیـه تخصصـی تولیـدکنندگان تجهیـزات تهویـه مطبـوع و شوفـاژ + اتحادیـه کسب‌وکارهای مجـازی

بیشتر ببینید، بهتر انتخاب کنید.

1Atm. = 14.7 P.S.I
1K.Cal. = 4 B.T.U
1M³ / hr. = 0.588 Ft³ / min
1M³ = 35.15 Ft.³
1M/ S = 196.85 Ft./ min
1Ft./ min = 0.0051 M/S
