راهنمای جامع انتخاب و قیمت خرید شیر فشار شکن و شیر اطمینان

شیر فشار شکن به شیری گفته می شود که فشار سیال ورودی را کاهش داده و نیز فشار سیال را در خروجی شیر کنترل می‌کند تا فشار خروجی کمتر از فشار ورودی باشد. شیرهای فشارشکن معمولا جهت کنترل فشار بسیار بالای آب در برج های مرتفع، شبکه های گسترده انتقال سیالات، مخازن بزرگ صنعتی و ... استفاده می شوند و برای سیستم لوله کشی آب خانگی مورد استفاده قرار نمی‌گیرند.

شیر اطمینان یا سیفتی ولو (Safety Valve) یکی از مهم‌ترین تجهیزات حفاظتی در صنایع به شمار می‌آید که برای جلوگیری از افزایش فشار بیش از حد مجاز در مخازن تحت فشار به کار می‌رود. این شیر با باز شدن خودکار، فشار اضافی را تخلیه می‌کند و از آسیب دیدن تجهیزات و بروز خطرات احتمالی جلوگیری می‌نماید. در استانداردهای صنعتی به این تجهیز پرشر سیفتی ولو (PSV) نیز گفته می‌شود.

با ما همراه شوید تا در ادامه این مقاله به معرفی و بررسی عملکرد شیر فشار شکن و شیر اطمینان بپردازیم.

دمـاتجهیـز؛ اولین مرجع تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

تفاوت شیر فشار شکن و شیر اطمینان

بیشتر مواقع و به اشتباه شیرهای فشارشکن و شیرهای اطمینان، یک محصول تلقی می‌شوند. در‌صورتی‌که این دو شیر، دو عملکرد متفاوت داشته و هریک کاربردی متفاوت دارد. در زیر به یکی از این تفاوت ها اشاره می کنیم.

با بالا رفتن فشار مخزن از حدی معین، شیر اطمینان کاملا باز می شود و بدون کمک کنترلر، فشار را به یکباره تخلیه می کند.

ولی با بالا رفتن فشار در شیر فشار شکن، کنترلر یا عملگر عمل کرده و با باز شدن دیسک شیر تقلیل فشار، فشار اضافی مخزن به‌صورت تدریجی تخلیه می‌شود.

عملکرد شیر فشار شکن به زبان ساده

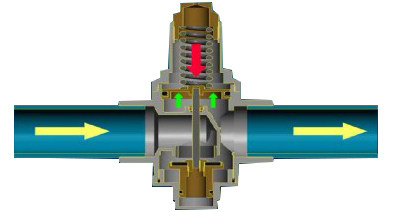

نیروی فشار آب که در تصویر زیر با فلش سبز رنگ مشخص شده فنر را به سمت بالا رانده و نیروی فنر که با فلش قرمز مشخص شده همواره فنر را بسمت پایین می راند، در نتیجه این عملکرد هر دو نیرو یکدیگر را خنثی کرده و فشار پایداری در خروجی خواهیم داشت.

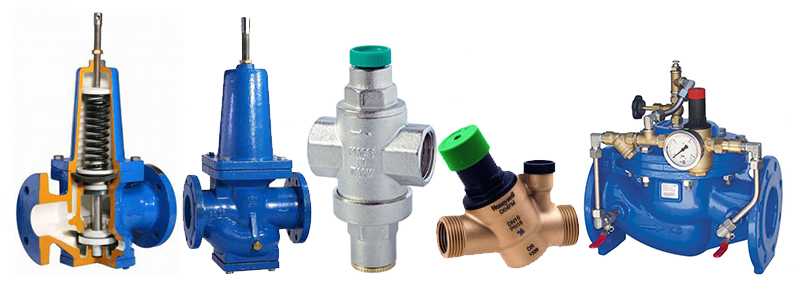

انواع شیر فشار شکن از نظر عملکرد

شیرهای فشار شکن به انواع مختلفی از نظر عملکرد تقسیم می‌شوند. این دسته‌بندی‌ها به نوع کاربرد و روش‌های مختلفی که برای کاهش فشار استفاده می‌شود بستگی دارد. در زیر به برخی از شیرهای فشار شکن بر اساس عملکرد آنها اشاره می‌شود:

• شیر فشارشکن مستقیم
• شیر فشارشکن پایلوت دار
• شیر فشارشکن پایلوت دار دیافراگمی
• شیر فشارشکن پایلوت دار پیستونی

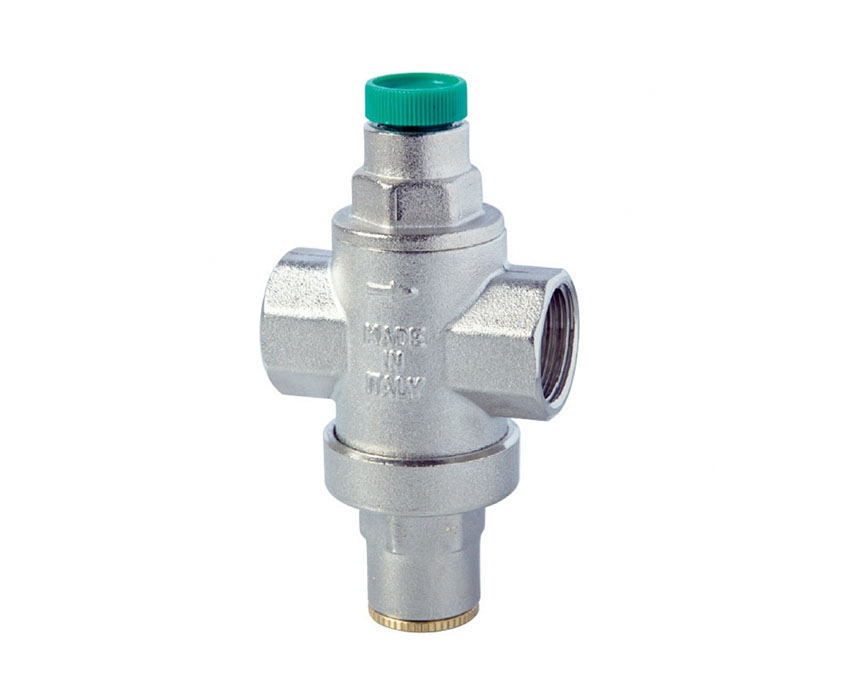

شیر فشار شکن مستقیم

این شیر با ساختاری ساده و کوچک برای کنترل فشارهای کم کاربرد دارد و بطور مستقیم فشار را کاهش می دهد.

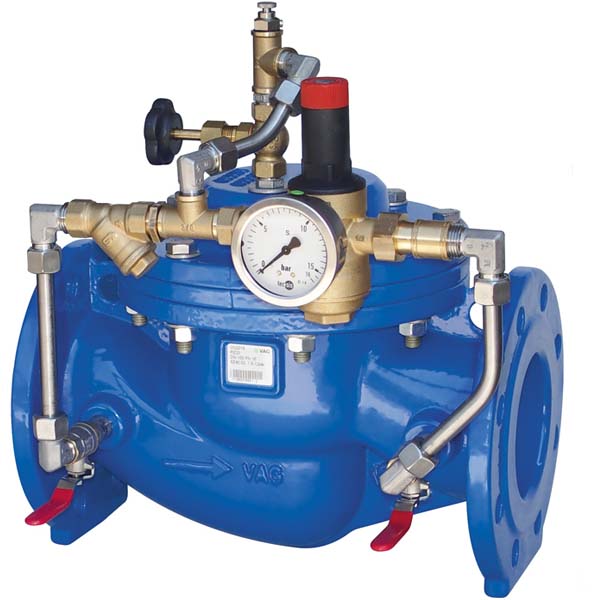

شیر فشار شکن پایلوت دار

این شیر دارای پایلوت بوده و به‌طور مستقیم شیر را بکار انداخته و فشار را کاهش می دهد و برای کنترل فشارهای بالا مورد استفاده قرار می گیرد و خود دارای دو نوع پیستونی و دیافراگمی است.

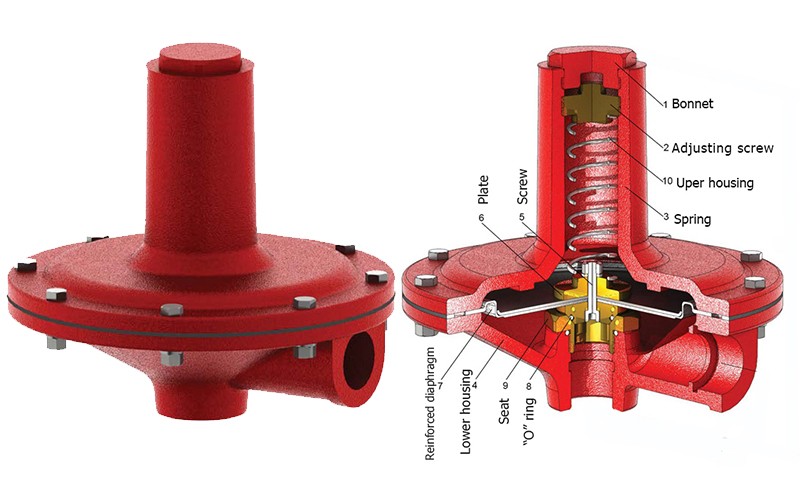

شیر فشار شکن پایلوت دار دیافراگمی

این شیر دارای یک دیافراگم بزرگ بوده که وظیفه بکار انداختن شیر را دارد و قادر است نوسانات کاهش فشار را در زمان کنترل جریان، به حداقل برساند. این شیر توانایی کنترل جریان های بالا را داشته و قادر به کاهش فشار زیادی است. از این شیر در صنعت، پروژه های بزرگ ساختمان سازی، شبکه های گسترده و پرفشار انتقال و توزیع سیالات، تجهیزات تهویه مطبوع، آبیاری و ... استفاده می‌شود.

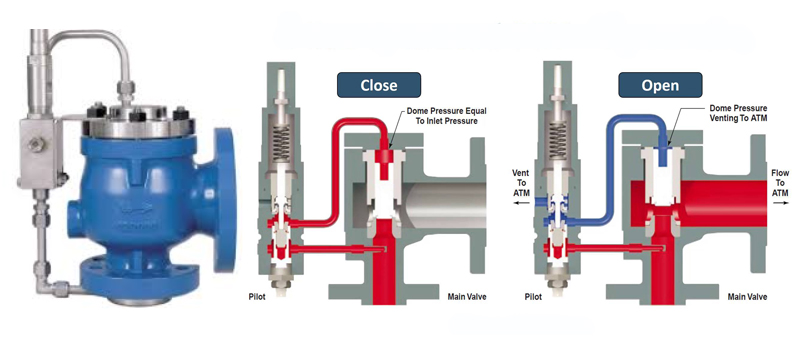

شیر فشار شکن پایلوت دار پیستونی

این شیر دارای پیستون جهت عملکرد شیر است و بطور گسترده در خطوط بخار کاربرد داشته و توانایی کنترل بالا در کاهش فشار با نوسانات حداکثر را داراست. این شیرنیز مانند شیرهای پیلوت دار دیافراگمی در صنایع مختلف، پروژه های بزرگ ساختمان سازی، شبکه های گسترده و پرفشار انتقال و توزیع سیالات، تجهیزات تهویه مطبوع، آبیاری و ... کاربرد دارد.

دمـاتجهیز؛ هـــزاران محصــول برای هـــزاران پــروژه (از سال ۱۳۸۳)

انواع شیر فشار شکن از نظر نوع سیال عامل

شیرهای فشار شکن را می‌توان بر اساس نوع سیال عامل به دو دسته تقسیم کرد. هر نوع شیر فشار شکن با توجه به ویژگی‌های خاص سیالی که با آن کار می‌کند طراحی شده است. در زیر به برخی از شیرهای فشار شکن بر اساس نوع سیال عامل اشاره می‌شود:

• هیدرولیکی
• پنوماتیکی

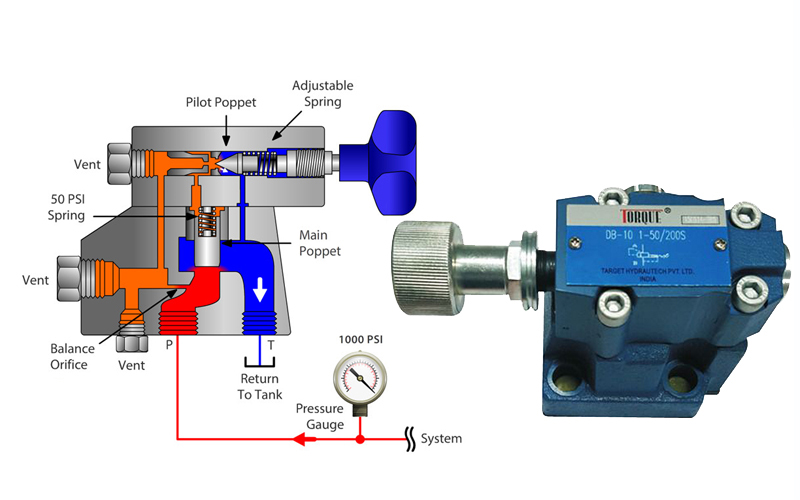

شیر فشار شکن هیدرولیکی

این شیر وظیفه تنظیم جریان سیال در سیستم هیدرولیک که بصورت یک اهرم دستی به شیر متصل است را بر عهده دارد و در صنایعی مثل خودروسازی، سیمان،فولاد و ... کاربرد دارد.

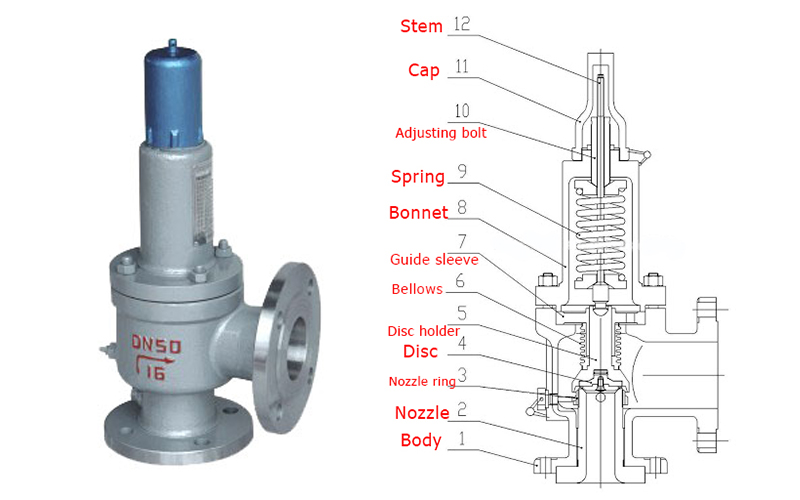

شیر فشارشکن پنوماتیکی

فشار در این شیر بوسیله سنسور حس شده و به کنترلر فرستاده می شود. این شیر در صنایعی مثل صنایع کشاورزی، صنایع نساجی، خودروسازی، صنایع غذایی، چوب و ... کاربرد دارد.

مزایای شیر های فشار شکن

شیرهای فشار شکن مزایای متعددی دارند که آنها را به ابزاری ارزشمند در طیف گسترده ای از کاربردها تبدیل می کند.

برخی از مزایای کلیدی عبارتند از:

• هزینه کم
• نگهداری و نصب اسان
• طراحی ساده
• کاهش نشتی
• عدم نیاز به نیروی خارجی برای عملکرد
• اصطکاک پایین

معایب شیر های فشار شکن

درست است که شیرهای فشار شکن مزایای زیادی دارند، اما  مواردی  نیز  وجود دارد که باید  قبل از  نصب  و  استفاده  از  آنها  در  نظر  گرفته  شود.

برخی از  معایب  اصلی  شیرهای  فشار  شکن  عبارتند از:

• محیط کنترلی باید کاملا تمیز باشد
• از دست دادن قابلیت کنترلی رگولاتورها در فشار کم
• عدم سازگاری رگولاتورها با بی صدایی

روش و مراحل نصب شیر فشار شکن

نصب شیر فشارشکن (Pressure Reducing Valve) باید با دقت انجام شود تا عملکرد صحیح و طول عمر این تجهیز تضمین شود. در ادامه روش و مراحل نصب شیر فشارشکن توضیح داده شده است:

1. قبل از نصب شیر فشار شکن، شیرهای سیستم را باز کنید تا هوای درون سیستم لوله کشی بطور کامل تخلیه شود.
2. جهت تسهیل در تعمیر و نگهداری، دو عدد شیر قطع و وصلی در دو طرف شیر تقلیل فشار نصب نمایید.
3. شیر را به صورت عمودی یا افقی و ترجیحا غیر وارونه نصب کنید.
4. شیر قطع و وصلی دستی جریان در قسمت بالا را بسته و برای رسیدن به فشار مطلوب، فنر بالایی شیر فشار شکن را بپیچانید.
5. برای افزیش فشار خروجی، فنر را بصورت ساعتگرد و برای کاهش فشار خروجی، فنر را بصورت پادساعتگرد بپیچانید.

شیر اطمینان چیست؟

شیر اطمینان پکیج چیست؟ شیر اطمینان یکی از قطعات حیاتی در پکیج‌های دیواری است که وظیفه دارد از افزایش بیش از حد فشار در مدار گرمایش جلوگیری کند. هنگامی که فشار آب در سیستم از حد مجاز (معمولاً حدود ۳ بار) بالاتر می‌رود، این شیر به‌صورت خودکار باز می‌شود و بخشی از آب مدار را خارج می‌کند تا فشار به حالت نرمال برگردد. وجود شیر اطمینان مانع آسیب به مبدل حرارتی و سایر قطعات پکیج می‌شود و امنیت عملکرد دستگاه را تضمین می‌کند. بررسی منظم و اطمینان از سلامت این قطعه، از مهم‌ترین اقداماتی است که برای نگهداری صحیح پکیج باید انجام شود.

همان طور که گفتیم شیرهای اطمینان با انجام تعدیل فشار وظیفه حفاظتی دارند، یعنی زمانی که فشار سیال ورودی به آنها از مقدار مشخصی بالاتر برود، بصورت خودکار عمل کرده و سوپاپ آنها باز می شود و با تخلیه سیال، فشار را به میزان استاندارد می رساند و در نهایت با رسیدن فشار به میزانی کمتر از ماکسیمم فشار شیر اطمینان مورد استفاده، شیر دوباره بسته می شود. واحد اندازه گیری فشار بر حسب Bar و یا PSI بوده و شیرهای اطمینان دارای دو استاندارد ASME یا API526 هستند.

از کاربردهای شیر اطمینان می توان به کاربرد در مخازن آبگرم کویل دار، منابع دوجداره موتورخانه، مخازن ذخیره سوخت، بویلرها، سیستم های لوله کشی، مخازن تحت فشار و... اشاره کرد.

انواع شیر اطمینان

شیر اطمینان به طور کلی در سه نوع اصلی طراحی و تولید می‌شود که هرکدام بسته به شرایط کاری و سطح فشار مخزن کاربرد متفاوتی دارند:

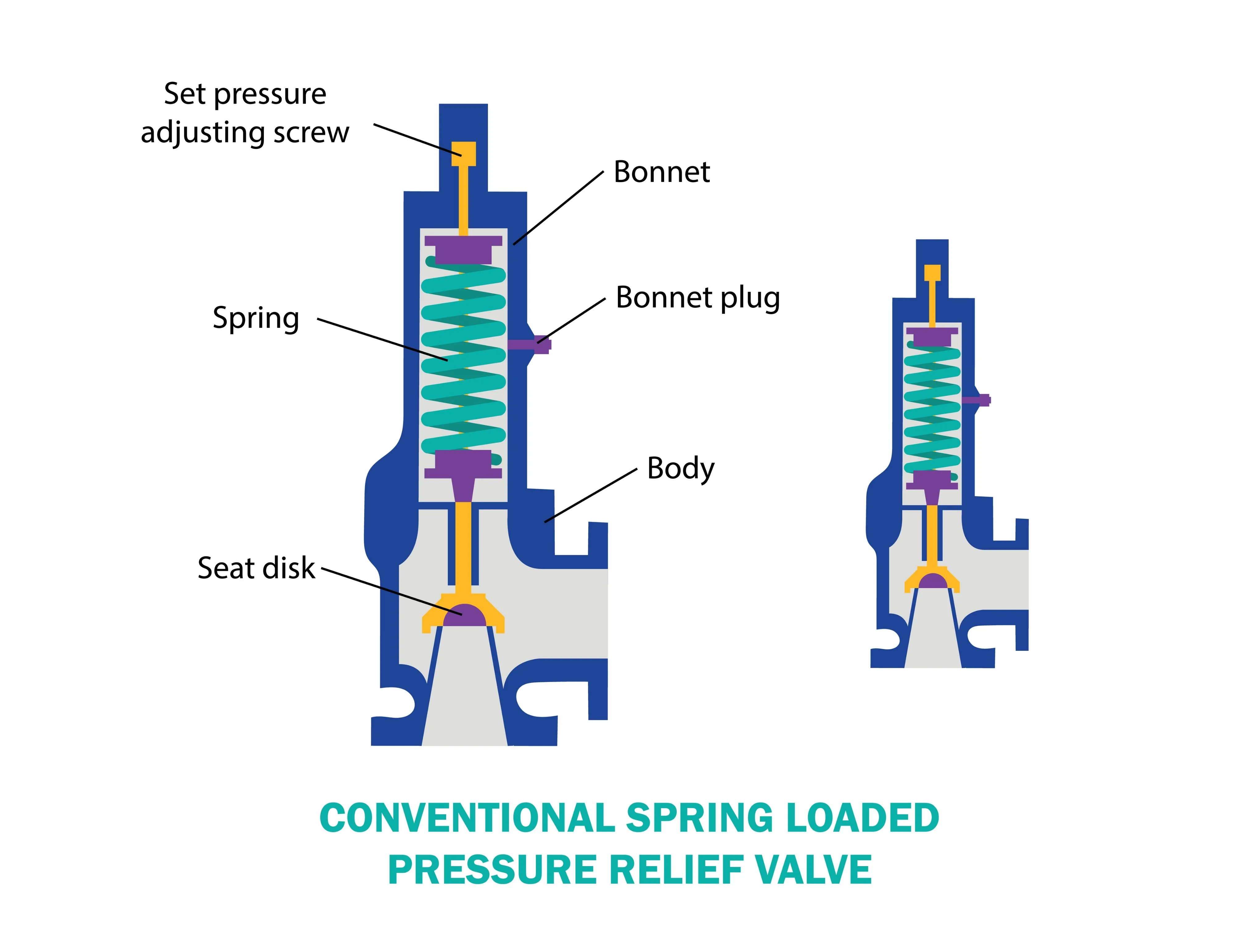

شیر اطمینان فنر دار

در این نوع طراحی فنر به نوعی است که دیسک را برخلاف جریان ورودی فشار دهد و با فرا رفتن فشار از میزانی مشخص، فنر باز شده و دیسک آزاد می شود و سیال به درون شیر جاری می شود.

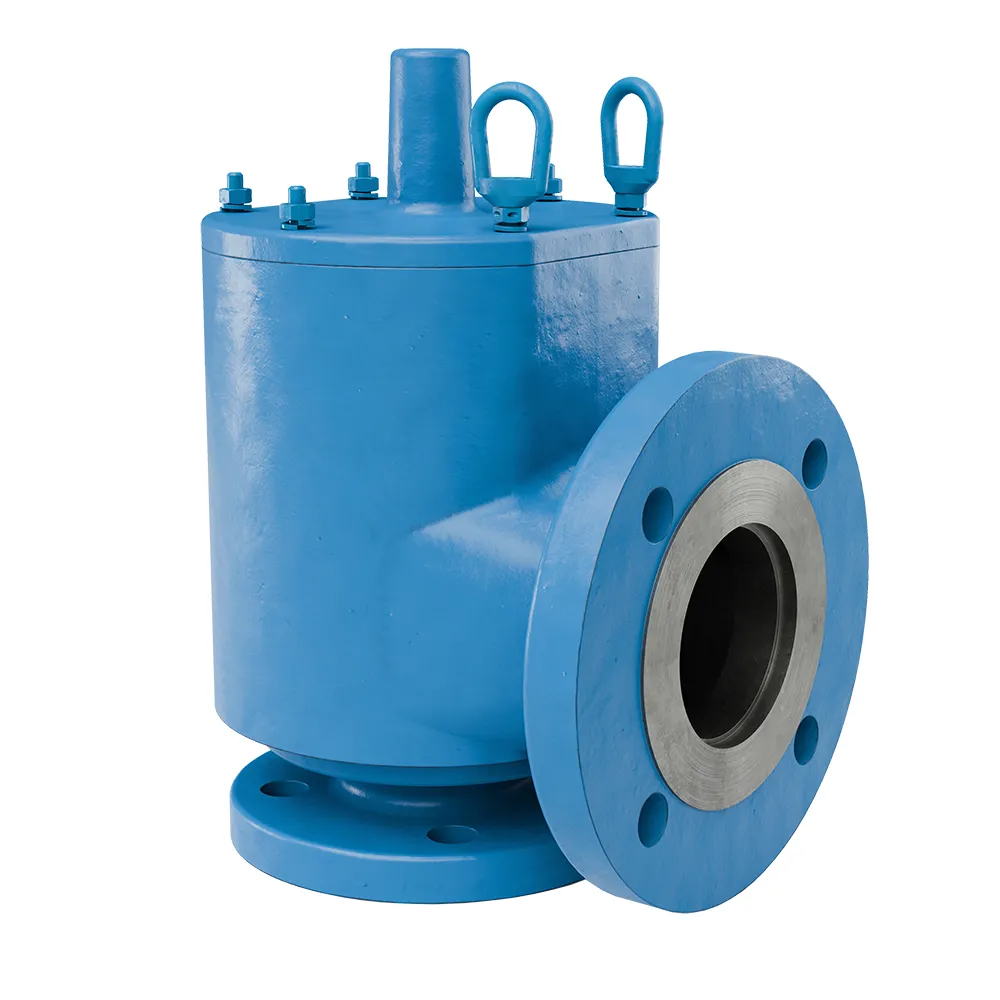

شیر اطمینان وزن خالص

در این نوع از فنر استفاده نشده و با افزایش فشار، دیسک بالا رفته ،فشار اضافی تخلیه می شود و برای مخازن با فشار کم کاربرد دارد.

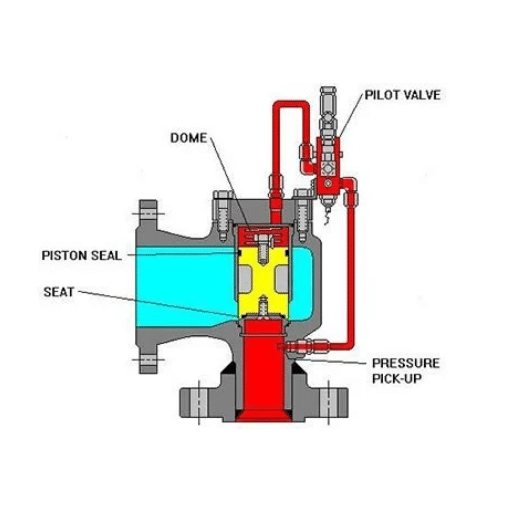

شیر اطمینان پایلوت دار

 این شیر از دو قسمت شیر اصلی و شیر پایلوت تشکیل شده است. در این مدل فشار توسط شیر پایلوت تنظیم می شود و در مخازن با فشار بالا وبرای شیرهای بزرگ که ضریب اطمینان بالاتری نیاز است، کاربرد دارد.

مشخصات فنی شیر اطمینان یا ایمنی

کاربرد اصلی شیر اطمینان روی مخازن تحت فشار، حفاظت از سیستم در برابر افزایش فشار بیش از حد مجاز می‌باشد. این شیرها در مدل‌های مختلف طراحی می‌شوند تا متناسب با شرایط کاری گوناگون به کار گرفته شوند.

در برخی مدل‌ها قطر دهانه ورودی و خروجی برابر است و در مدل‌های دیگر، قطر ورودی کوچکتر از خروجی در نظر گرفته می‌شود تا تخلیه فشار سریع‌تر انجام گیرد.

از مهم‌ترین انواع شیر اطمینان صنعتی می‌توان به موارد زیر اشاره کرد:

• شیر درون‌چاهی
• شیر سطحی
• شیر فشار بالا
• شیر قطع‌کننده

خرید شیر فشارشکن و شیر اطمینان

خرید شیر فشار شکن و شیر اطمینان امری ضروری در اجرای پروژه‌های صنعتی و ساختمانی است. شیرهای فشارشکن به دلیل قابلیت کاهش فشار سیال و کنترل دقیق فشار خروجی، در سیستم‌های با فشار سیال بالا از جمله برج‌های مرتفع، شبکه‌های گسترده انتقال سیالات و مخازن صنعتی استفاده می‌شوند.
در هنگام خرید، اهمیت انتخاب شیرهای باکیفیت و استاندارد، باتوجه‌به نیازهای مخصوص هر پروژه، بسیار زیاد است. در فرایند خرید، مشتریان باید محصولاتی را با استانداردها و نیازهای فنی پروژه‌شان انتخاب کنند که از لحاظ کیفیت و ایمنی به انتظاراتشان پاسخ می‌دهند.

خرید اقساطی شیر فشارشکن و شیر اطمینان

مجموعه دماتجهیز جهت سهولت شما مشتریان عزیز، امکان فروش اقساطی را فراهم نموده است. شما می توانید جهت خرید اقساطی شیر فشار شکن و شیر اطمینان به صفحه خرید اقساطی این شرکت مهندسی مراجعه نمایید.

دمـاتجهیـز؛ انتخاب و خرید تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

قیمت شیر فشارشکن و شیر اطمینان

قیمت شیر اطمینان و شیر فشار شکن متاثر از چندین عامل است که از جمله آنها می‌توان به نوع و مدل شیر، جنس ساخت، استانداردها و مشخصات فنی، برند تولیدکننده و حجم تقاضا اشاره کرد. شیرهای با کیفیت و تکنولوژی پیشرفته هزینه‌های بیشتری دارند. همچنین، شیرهایی که با استانداردها و مقررات صنعتی همخوانی دارند و دارای گواهی‌نامه‌های لازم هستند، ممکن است قیمت بالاتری داشته باشند اما اطمینان از عملکرد بهینه و ایمنی سیستم را فراهم می‌کنند.
علاوه بر این، تفاوت در برندهای مختلف و شرایط بازار نیز می‌توانند تأثیر گذار باشند. برای دریافت بهترین قیمت و انتخاب مناسب می توانید از کارشناسان مجموعه تخصصی دماتجهیز درخواست قیمت نمایند.

در گروه شیرهای کنترل و ایمنی مجموعه مرجع دماتجهیز، اطلاعات و قیمت‌های شیر فشارشکن، شیر اطمینان، شیر هواگیری و... از برندهایی همچون سی اس کیس، هایسک، هانیول و ... با گارانتی اصلی جهت بررسی و خرید شما کاربران و کارفرمایان گرامی ارائه گردیده است.
