نکات مهم انتخاب انواع فیلتر شنی:

بطورکلی فیلتر شنی دستگاهی است كه با تصفیه (فیلتراسیون) آب به صورت فیزیكی باعث حذف ذرات معلق موجود در آب نظیر گل، رنگ، باکتری‌ها و ذرات حاصل از خوردگی  می‌شود.

فیلترهای شنی که با عبور آب از بستر شن و ماسه های دانه بندی شده وظیفه جداسازی ذرات معلق (معمولا تا قطر 50 میکرون ) از آب در گردش را به عهده دارند، به عنوان پیش تصفیه باعث شفافیت و زلال شدن آب گردیده، ولی املاح و دیگر ارگانیکهای موجود در آب را حذف نمی نمایند.

فیلترهای شنی به‌ صورت استوانه ‌یا مخزنی تحت‌ فشار طراحی می‌شوند. داخل مخزن فیلتر شنی با شن سیلیسی و یا آنتراسیت پر می‌گردد كه معمولاً یک‌لایه ذرات درشت روی نازل‌ها جهت جلوگیری از گرفتگی و سپس یک‌لایه ذرات ریز بر روی آنها ریخته می‌شود. در اثر عبور...

نکات مهم انتخاب انواع فیلتر شنی:

بطورکلی فیلتر شنی دستگاهی است كه با تصفیه (فیلتراسیون) آب به صورت فیزیكی باعث حذف ذرات معلق موجود در آب نظیر گل، رنگ، باکتری‌ها و ذرات حاصل از خوردگی  می‌شود.

فیلترهای شنی که با عبور آب از بستر شن و ماسه های دانه بندی شده وظیفه جداسازی ذرات معلق (معمولا تا قطر 50 میکرون ) از آب در گردش را به عهده دارند، به عنوان پیش تصفیه باعث شفافیت و زلال شدن آب گردیده، ولی املاح و دیگر ارگانیکهای موجود در آب را حذف نمی نمایند.

فیلترهای شنی به‌ صورت استوانه ‌یا مخزنی تحت‌ فشار طراحی می‌شوند. داخل مخزن فیلتر شنی با شن سیلیسی و یا آنتراسیت پر می‌گردد كه معمولاً یک‌لایه ذرات درشت روی نازل‌ها جهت جلوگیری از گرفتگی و سپس یک‌لایه ذرات ریز بر روی آنها ریخته می‌شود. در اثر عبور آب از خلل و فرج بین ذرات شن، مواد معلق در میان شن ها  گیرکرده و آب تقریباً عاری از مواد معلق، در خروجی فیلتر شنی به دست می‌آید. البته جمع شدن ذرات معلق در خلل و فرج فیلتر شنی، باعث افزایش افت فشار جریان عبوری از فیلتر می‌گردد كه اگر این افت فشار از حد معینی تجاوز نماید، باید شن های سیلیسی فیلتر شنی را شستشو داد.

نمونه فیلتر شنی رایج در منازل، همان فیلتر تصفیه آب یخچال ها است که بعنوان یک فیلتر شنی صرفا قادر به جذب ذرات درشت وارائه آب زلال مصرفی می باشد.

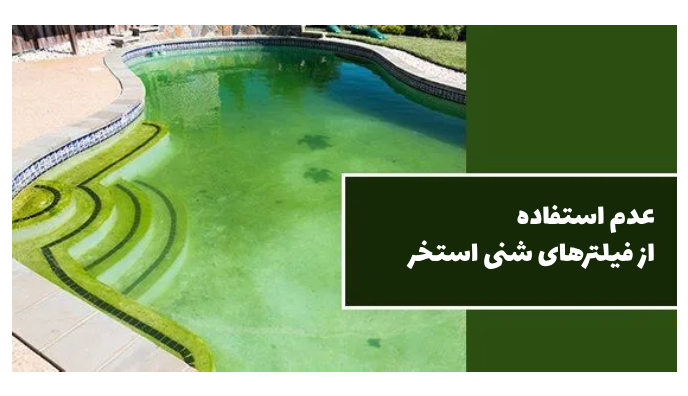

فیلتر شنی جهت تصفیه آب های سطحی (رودخانه‌ها یا چاه‌ها) آب استخر، حذف رنگ‌ها، آب برگشتی برج‌های خنک‌کن، فیلتراسیون فاضلاب‌های صنعتی و انسانی، فیلتراسیون مصارف آشامیدنی و صنعتی (تصفیه‌خانه‌های شهر و صنعتی) مورد استفاده قرار می‌گیرد. مشکلات ناشی از عدم استفاده از فیلتر شنی به‌عنوان مثال در استخرها، به علت باز بودن سطح استخر، چنانچه آب استخر متناوباً تعویض یا فیلتر نگردد، آب راكد مانده و آلوده می شود. وجود مواد خارجی از قبیل برگ، خاک، گرد و غبار و رشد و تكثیر میکروب‌ها، انواع قارچ‌های میكروبی و تخم انگل‌ها در آب باعث بیماری‌هایی از قبیل یرقان، تب‌های روده‌ا‌ی، اسهال خونی، بیماری‌های پوستی و غیره می‌گردد كه بخصوص در استخرهای عمومی باید این موضوع شدیداً مورد توجه قرار گیرد.

فیلترهای کربنی جهت حذف کلر آزاد،رنگ،طعم، بو و مواد آلی موجود در آب مورد استفاده قرار می گیرند.

 فیلتر شنی

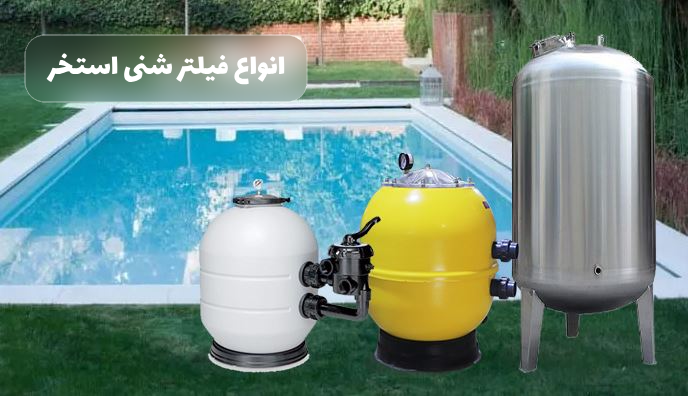

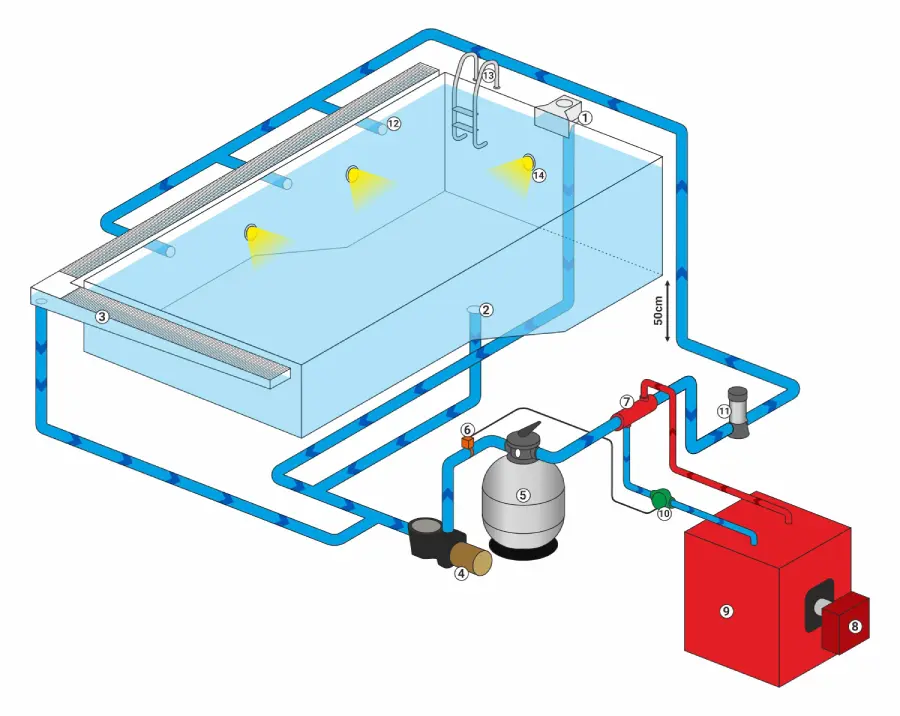

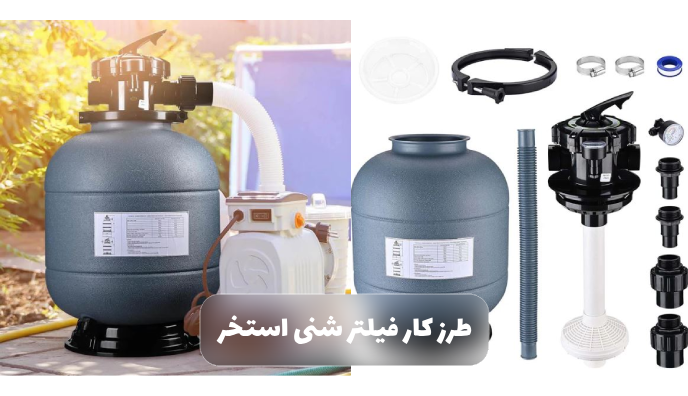

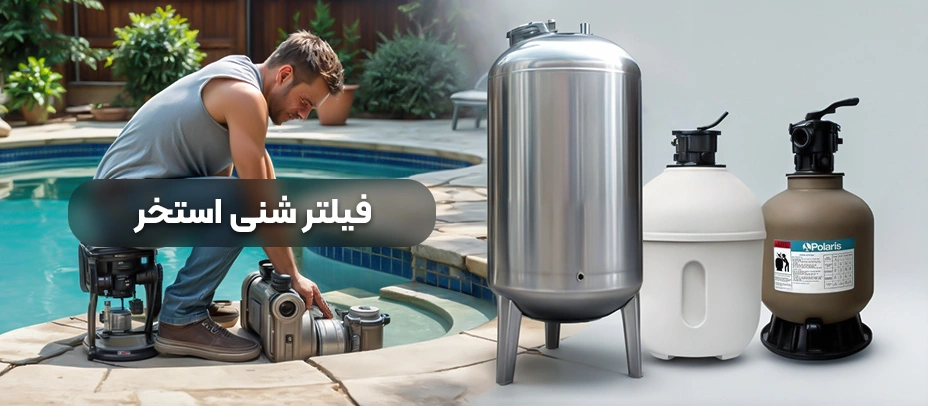

فیلتر شنی تحت فشار رایج ترین نوع فیلتر برای استخرها است که با ایجاد سرعت مناسب برای فیلتراسیون، تصفیه ای ایده آل را فراهم می سازد. در هنگام تصفیه، آب کثیف استخر از لوله ورودی وارد فیلتر می شود. فشار پمپ و نیروی جاذبه، آب را از درون شن به سمت پایین هدایت میکند و شن و ماسه های ریز هرگونه آشغال و مواد زائد را از آب استخر می گیرند.

استفاده از فیلتر شنی در استخرها، علاوه بر جداسازی ذرات معلق فوق تا حدود زیادی چربی های شناور در روی آب را نیز جذب می نمایند.

در پایین فیلترهای شنی نازل هایی با سوراخ های بسیار ریز وجود دارد که اجازه عبور شن و ماسه را نخواهند داد اما آب از داخل این نازل ها عبور می کند و از لوله خروجی در زیر مخزن اصلی فیلتر شنی خارج می شود.

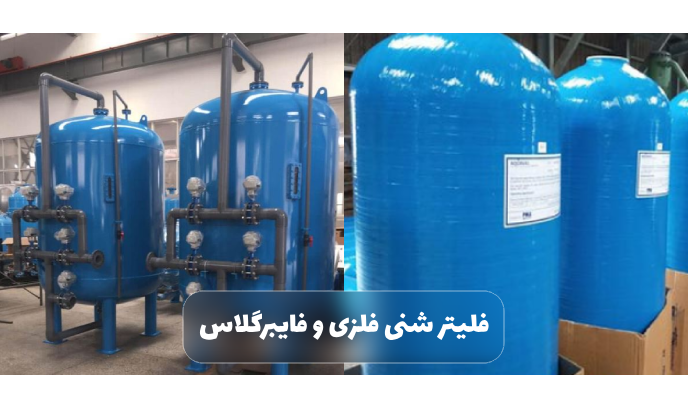

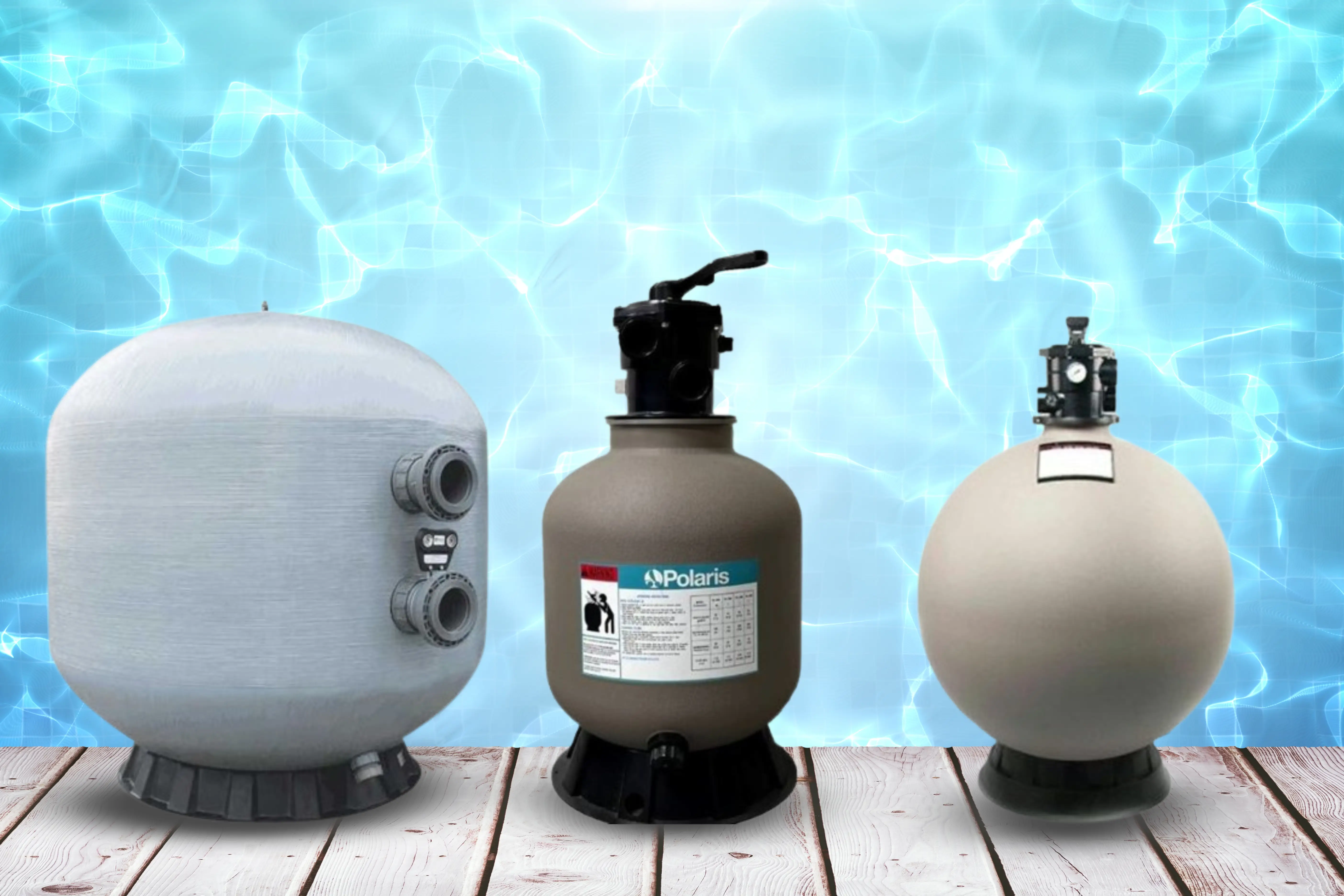

فیلترهای شنی که براساس نیاز دارای فشار کارهای مختلف می باشند از نظر نوع دارای انواع افقی و ایستاده می باشند. همچنین جنس بدنه فیلترهای شنی ممکن است از جنس ورق فولادی و یا بدنه فایبرگلاس و غیر قابل زنگ زدن باشند.

فیلتر شنی براساس نوع کاربرد مورد نیاز از نظر ظرفیت، حجم، فشار کار، جنس و... انتخاب می گردد.

فیلترهای شنی تحت فشار در اشکال ، سایزها و جنس های متفاوتی ساخته می شوند که رایج ترین آن ها فیلترهای شنی عمودی با سر عدسی است. که به قطر مشخص از ورق فولادی ST-37 (و یا گالوانیزه) به ضخامت اعلامی در استاندارد ASME و برای عدسی های فوقانی و تحتانی که به روش DOUBLE-DISH ساخته شده که پس از زنگ زدایی از داخل با دو لایه پوشش اپوکسی و از خارج با یک لایه ضد زنگ و دو لایه رنگ مخصوص رنگ آمیزی میگردد.

در ضمن برای بالا بردن کیفیت فیلتراسیون و عمر فیلترهای تحت فشار میتوان قبل از عملیات رنگزنی ، فیلترها را از داخل ، سند بلاست کرد .

این نوع از فیلترها مجهز به نازل هایی در قسمت فوقاني هستند که آب را برای تصفیه بهتر بر روی بستر شنی روی فیلتر پخش می­کنند.

همچنین در پایین این فیلتر ها و زیر آخرین لایه از سیلیس درون آن، استرينرهاي برنجی (نازل های برنجی) جهت جمع آوري و عبور آب قرار دارند. در بازار فیلترهایی که از نازل های پلاستیکی استفاده می­کنند نیز وجود دارد که این نازل ها کیفیت پایینی نسبت به نازل های  برنجی دارند و قیمت آن ها تا 100 برابر کمتر از نازل های برنجی می­باشد. یکی از ارکان انتخاب فیلتر مناسب، داشتن نازل های برنجی است.

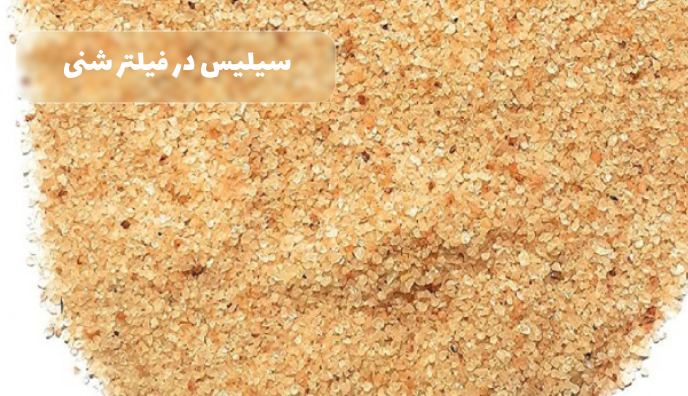

درون فیلترهای شنی سه لایه مختلف از سیلیس با ضريب يكنواختي 1/35، با دانه بندي زير از نوع سنگهاي مخصوص و درجه خلوص بالای 95% باید وجود داشته باشد .

  • سيليس نمره يك از قطر 5/0 ميلي متر تا 5/1  ميلي متر.
  • سيليس نمره دو  از قطر 2  میلی متر تا 5/3 میلی متر.
  • سيليس نمره سه  از قطر 4  میلی متر تا 8 میلی متر.

کلیه سیلیس­های ریخته شده در فیلترهای شنی جمعاً به حجم حدود 60% حجم مخزن فیلتر شنی خواهد رسيد که این عدد به ظرفیت فیلتر ربطی ندارد چون پس از آزمایشاتی که روی فیلترهای شنی انجام شده است این موضوع به اثبات رسیده که از یک حجمی به بعد مقدار سیلیس بکار برده شده در فیلترها توانایی تصفیه بیشتر آب را ندارند .

شن های سیلیس با دانه بندی ریزتر سطح بیشتری را فراهم می­کنند و درنتیجه بیشتر آلودگی آب را می­گیرند. اما به انرژی پمپاژ بیشتری برای انتقال سیال نیاز دارند. در اکثر فیلترهای شنی فشاری از رنج دانه های شنی سیلیس 0/2 تا 1/2 میلی متر استفاده می شود.

ذرات بزرگتر از 100 میکرومتر تمایل به بستن منافذ فیلتراسیون دارند که دانه های بزرگتر ماسه می توانند بر این مشکل غلبه کنند. به همین دلیل  عمق بستر شن حدودا 0.6 تا 1.5 متر بر اساس کاربردهای مختلف می باشد.

طراحی عملکرد فیلترهای شن و ماسه نشان می دهد که باید با حداکثر سرعت جریان 10 gpm/ft2 کار کنند. با استفاده از توان مورد نیاز و حداکثر دبی، مساحت لازم را می توان محاسبه کرد. نکته نهایی طراحی این است که مطمئن باشید مایع به درستی در بستر جریان دارد و هیچ مقدار از مایع توسط شن و ماسه از مسیر جریان منحرف نمی شود.

هنگامی که شستشو انجام شد پس از مدتی کثیفی جمع شده در شن ها، اجازه عبور آب کمتری را می دهد. این در حالی است که مواد زائد موجود در فیلتر بجای می مانند، که باید از آن خارج شوند. حال زمان شست و شوی معکوس فیلتر است.

وقتی فیلتر مقدار زیادی از خاک را انباشته می کند فشار افت کرده و آب نمی تواند آزادانه از فیلتر خارج شود.  شست و شوی معکوسآب را به عقب می فرستد تا از طریق فیلتر گرد و خاک به دام افتاده بیرون رود. پس از شست و شوی معکوس، افزایش فشار برگشت به استخر کاملا مشخص است و اگر گیج فشار روی فیلتر نصب شده باشد، مشاهده می شود که فشار بیش از 0.5 bar بهبود می یابد.

فیلترهای شن و ماسه ای اتوماتیک که معمولا از بدنه جنس FRP ساخته می شوند و فلزی نیستند بهترین گزینه برای تصفیه آب استخر های شنا می­ باشند زیرا سیستم شست و شوی معکوس خودکار دارند. به این معنی که می­توانند برنامه ریزی شوند که چه زمانی شیر ها معکوس شوند، پس شویی انجام شود و دوباره شیر ها به حالت قبل باز گردند. این فیلتر ها بدون نیاز به اپراتور هستند اما هزینه ابتدایی بالاتری را دارند. با این حال توجه داشته باشید با اینکه این فیلترهای شنی از مقاومت بالایی در برابر رطوبت برخوردارند، اما فشار  کمتری را در مقایسه با فیلترهای شنی فلزی تحمل می کنند.

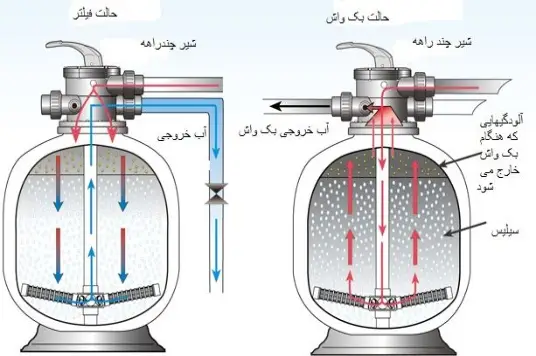

شست و شوی معکوس (Back Wash) :

شست و شوی معکوس یا همان back wash در فیلتر شنی به سادگی و از طریق برگشت جریان آب استخر صورت می گیرد. بدین صورت که با عبور معکوس جریان آب از پایین به سمت بالای فیلتر شنی، مواد زائدی که در بین شن های فیلتر، گیر کرده است به فاضلاب انتقال می یابد.

 برای انجام back wash ابتدا باید پمپ را خاموش کرد و شیرِ فیلتر را در حالت "شست و شوی معکوس" قرار داد و سپس پمپ را دوباره روشن کرد. معمولا پس شویی در استخرها  2 تا 3 دقیقه به طول می انجامد. (بستگی به نوع سیلیس به کار رفته)پس از پایان شست و شوی معکوسپمپ را خاموش کرد و شیر را درحالت "Drain" (تخلیه) قرار داد، سپس پمپ را 30 تا 60  ثانیه روشن کرد تا مطمئن شوید که تمام آب کثیف در پس شویی به فاضلاب رفته و وارد استخر نمی گردد. در این مرحله پمپ را برای آخرین بار متوقف کرده و شیر را در حالت "Filter" قرار می دهیم. حال پمپ را روشن کرده و فیلتر دوباره به تصفیه کردن آب استخر مشغول می شود.

گیج فشار نصب شده در ورودی و خروجی به اپراتور استخر نشان می دهد که مسیر عبور آب در فیلتر در حال بسته شدن می­باشد. اگر گیج، فشار خیلی بیشتری را در ورودی نسبت به خروجی نشان دهد اپراتور متوجه می­شود که آشغال زیادی در بین شن ها جمع شده. این به معنی این است که هم اکنون زمان "شست و شوی معکوس" فیلتر است. برای "شست و شوی معکوس" اپراتور، شیرها را برای تغییر مسیر آب تنظیم می­کند، لوله برگشت به استخر را می­بندد و لوله خروجی را باز می­کند که آب وارد سیستم فاضلاب شود.



شن های فیلترهای شنی پس از چند وقت باید عوض شوند؟

از نظر مهندسین سیلیس مورد استفاده در فیلترهای شنی باید دارای شرایطی باشد که زمانی بین 5 تا 10 سال قابل استفاده باشد. در حالیکه دیده شده است که گاها فیلتر ها بیش از 10 سال بدون تغییر شن به کار خود ادامه داده اند اما کارایی که باید را ندارند. در ابتدای کار فیلترها، شن استفاده شده بسیار زبر می­باشد. این زبری آن چیزی است که باعث می­شود شن و ماسه ذرات خاک در آب را فیلتر کند. از آنجایی که زبری این شن­ها در گذر زمان کمتر می­شود، راندمان فیلتر کم می شود و این به این معنی است که سیستم شما باید بیشتر کار کند تا همان بازده را داشته باشد.

یافته ها نشان می­دهند در سیلیس نوع معمولی بعد از 5 سال، استفاده مداوم دیگر نمی توانند کثیفی ها را به طور کامل پوشش دهند و آب در شست و شوی معکوس، کاملا تمیز نمی شود. در نتیجه چرخه فیلتراسیون کوتاه تر شده و نیاز به شست و شوی معکوسبیشتر می­شود، و برای این نوع سیلیس تعویض هر ساله (بستگی به نوع استخر و کاربری آن) پیشنهاد می گردد.

در گروه فیلتر های شنی سایت مرجع دماتجهیز، اطلاعات فنی و قیمت دهها مدل از انواع فیلترهای شنی فایبرگلاس و فولادی در فشار کارهای مختلف از معروف ترین برندهای داخلی و خارجی با گارانتی اصلی جهت بررسی و خرید شما کارشناسان و کارفرمایان گرامی ارائه گردیده است.

سخنی با کارفرمایان ، مشاوران و پیمانکاران محترم پروژه ها :

با توجه به تنوع و گستردگی محصولات و برندهای ارائه شده در سایت مرجع دماتجهیز از یک طرف و توانایی این شرکت در ارائه بیشترین تخفیف ها همراه با گارانتی اصلی شرکت های تولید کننده (بدلیل ارتباطات و سفارشات مداوم دماتجهیز با تولید کنندگان معتبر)، شما می توانید کلیه تجهیزات مورد نیاز سرمایش وگرمایش پروژه خود، از برندهای مختلف را بصورت یکجا از طریق شرکت دماتجهیز تهیه نموده و خود را از دردسر های تماس و پیگیری با تولید کنندگان مختلف معاف نمایید.
