برج خنک کننده

نکات مهم انتخاب انواع برج خنک کننده

به طور کلی برج خنک کننده وظیفه خنک کردن آب در گردش کندانسور سیستم های تهویه مطبوع، فرآیند های صنعتی، نیروگاه ها، پالایشگاه ها و صنایع مختلف را بر عهده دارد.

برج خنک کننده بر اساس روش انتقال حرارت توسط انتقال جرم و با ایجاد سطوح مرطوب مناسب و کافی تبادل حرارت بین جریان آب ورودی به برج خنک کننده و هوای در جریان در داخل برج خنک کننده از یک طرف و همچنین کاهش سرعت جریان آب با ریزش آب روی پکینگ ها یا المانهای واسط (مانند تخته ها) از طرف دیگر سبب کاهش دمای آب در گردش سیستم می گردد.

در انتخاب ظرفیت تمامی انواع برج های خنک کننده همواره در نظر داشته باشید که حداکثر اختلاف دمای آب ورودی و خروجی از برج خنک کننده کمتر از اختلاف دمای آب ورودی و دمای مرطوب هوا (Wet Bulb Temperature) در محیط مورد نظر می باشد. به عبارت دیگر همواره حداقلِ دمای آب خروجی از برج خنک کننده بیشتر از دمای هوای مرطوب محل نصب برج خنک کننده خواهد بود. از طرف دیگر، هرچه رطوبت نسبی هوای محل نصب برج خنک کننده کمتر باشد، دمای هوای مرطوب محل کمتر و در نتیجه خنک تر کردن آب خروجی از برج، امکان پذیر خواهد بود.

برج های خنک کننده را می توان از دیدگاه های مختلف به شرح زیر تقسیم بندی نمود:

1. جنس بدنه (گالوانیزه- فایبر گلاس- بتنی)
2. نحوه مکش جریان هوا (طبیعی - اجباری)

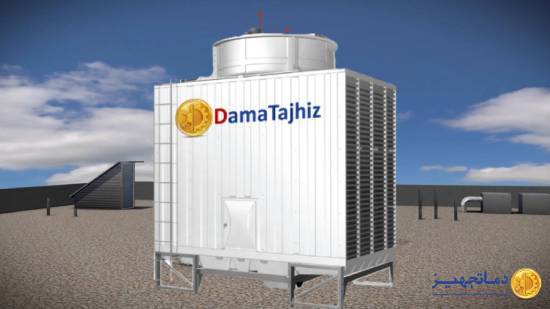

3. نحوه برخورد جریان هوا و آب (جریان متقاطع و جریان مخالف)
4. سیستم توزیع آب (نازل - تشتک- بازوهای آبگردان )

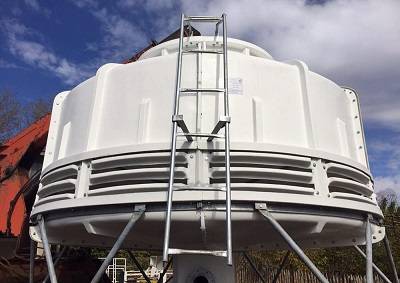

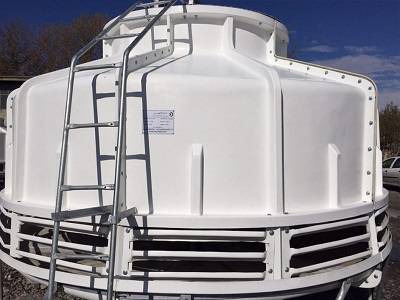

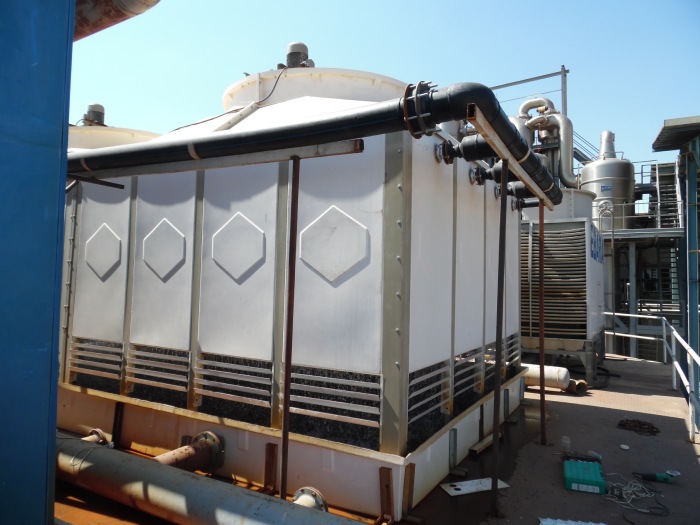

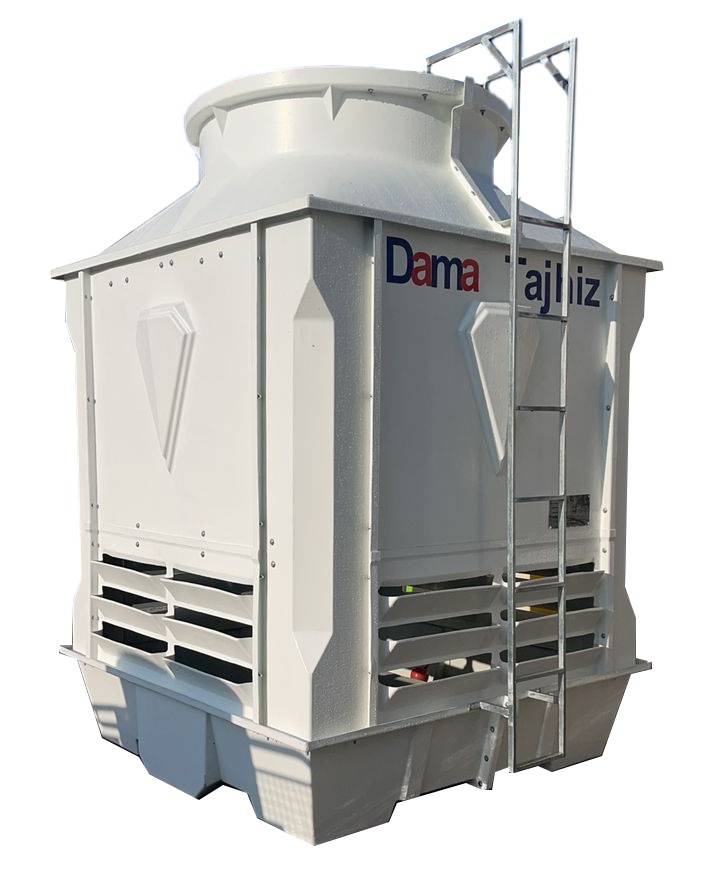

5. شکل ظاهری (باتل – مکعبی)
6. نوع عملکرد (برج های خنک کننده مدار باز و مدار بسته)

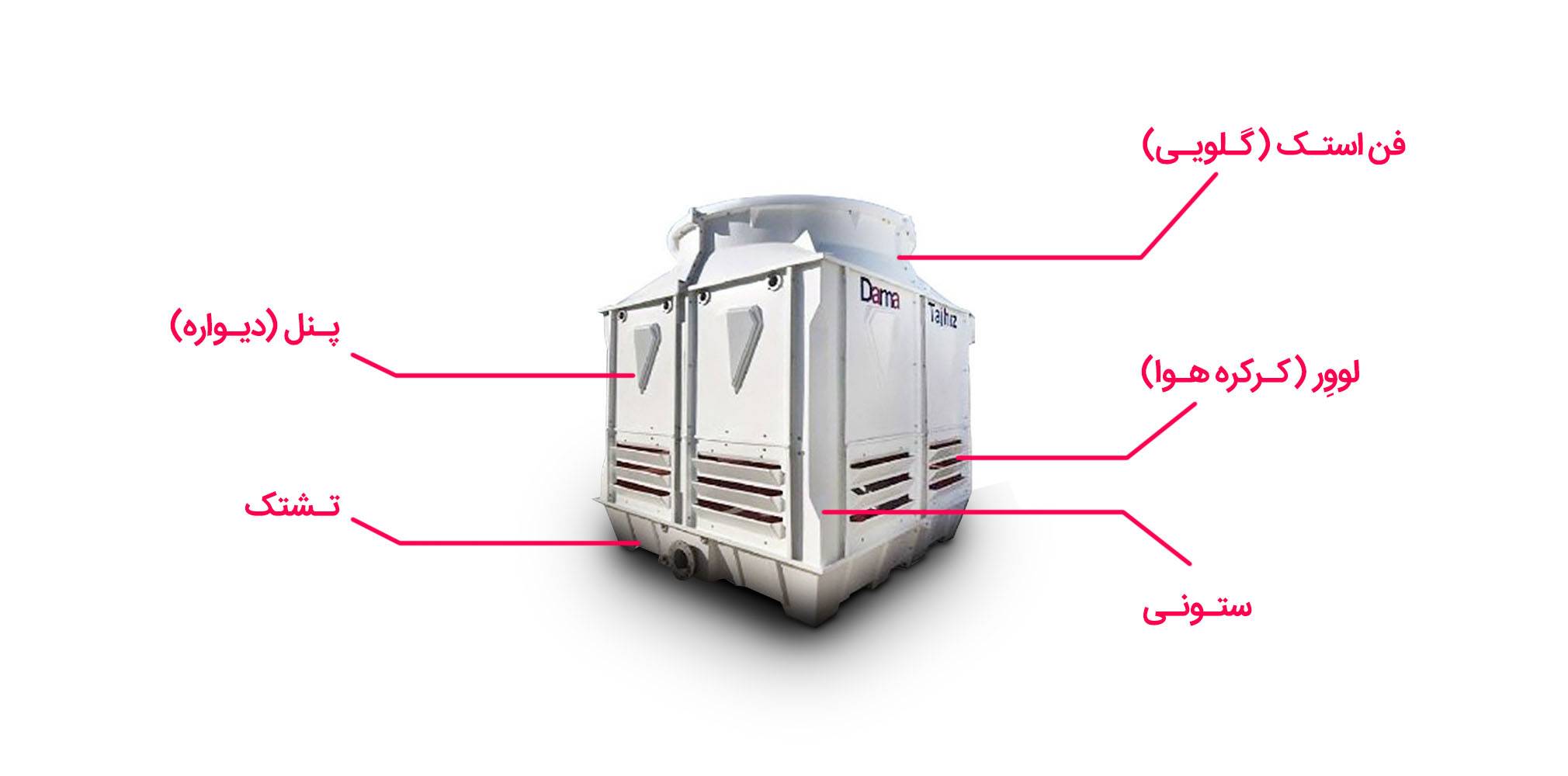

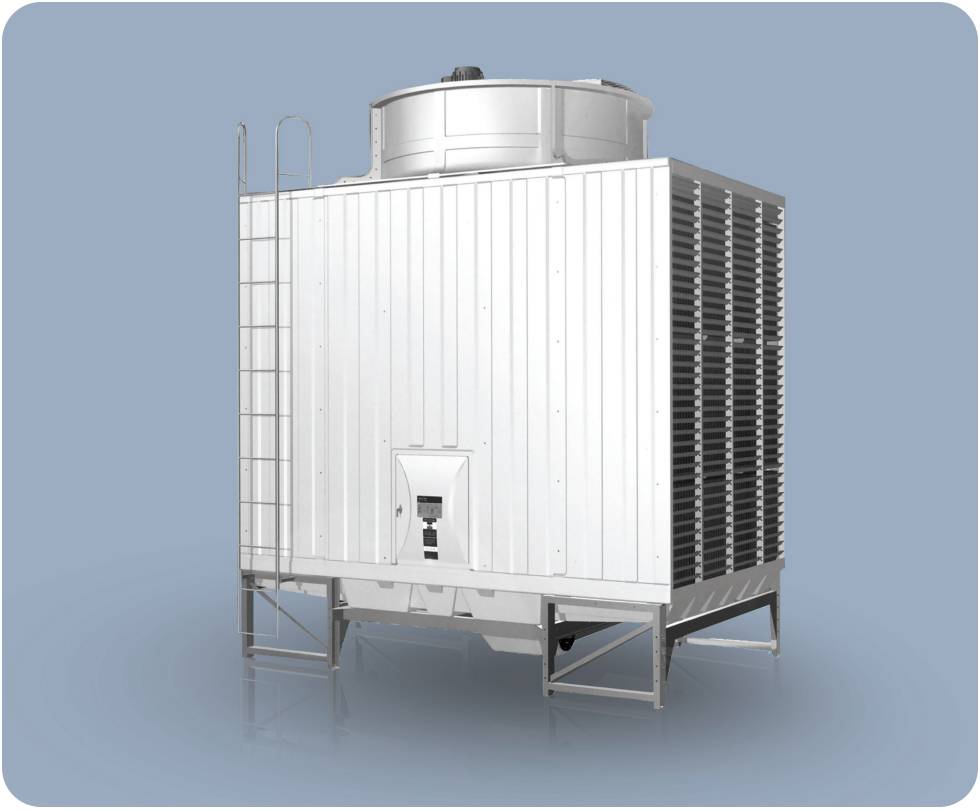

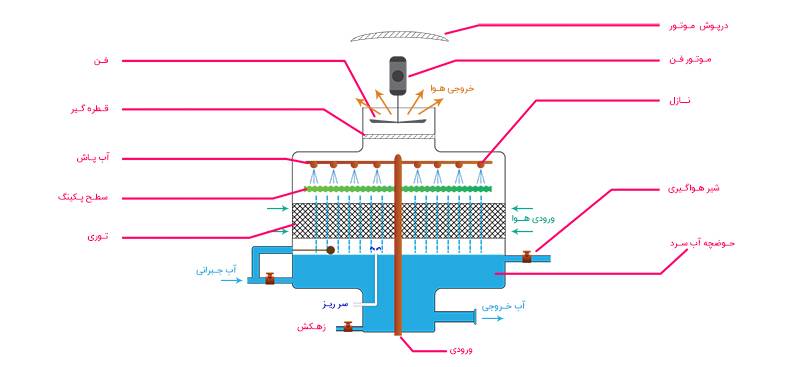

1-6- برج خنک کننده مدار باز: در واقع همان برج های خنک کننده معمول سیستم های تهویه مطبوع می باشد که سیال ناقل حرارت پس از ورود به برج و پاشش روی پکینگ ها (که باعث افزایش سطح تماس با جریان هوای درون برج می شوند) خنک شده و پس از جمع شدن آب در تشتک پایین برج، مجدداً توسط پمپ به سیکل تبادل حرارت در سیستم تهویه مطبوع باز می گردد.

2-6- برج خنک کننده مدار بسته: در اینگونه برج ها پاشش آب روی پکینگ ها همراه با جریان هوای درون برج باعث خنک شدن آب در گردش برج شده که این آب در تماس با کویل حاوی سیال ناقل حرارت، باعث کاهش دمای آب یا روغن (یا هر سیال دیگر) جاری در کویل مدار بسته این برج ها می گردد. (قیمت برج خنک کننده مدار بسته به دلیل دارا بورن تجهیزاتی مانند کویل های تبادل حرارت، پمپ و ... بسیار گرانتر از برج خنک کننده مدار باز می باشد)

در انتخاب و سفارش برج خنک کننده مدار باز موارد ذیل باید مشخص باشند:

1. نوع برج خنک کننده (باتل - مکعبی)
2. جنس بدنه برج خنک کننده (گالوانیزه – فایبر گلاس)
3. دبی آب در گردش کندانسور یا برج خنک کننده (به ازای هر تن تبرید د رچیلر تراکمی 3GPM و به ازای هر تن تبرید و در چیلرهای جذبی حداقل GPM 4)
4. دمای هوای خشک و مرطوب محیط نصب برج خنک کننده
5. اختلاف درجه حرارت آب ورودی و خروجی برج خنک کننده
6. اختلاف دمای آب خروجی از برج خنک کننده و دمای مرطوب هوای محیط (Opprooch range) (برای مصارف صنعتی)
7. ظرفیت برج خنک کننده متناسب با ظرفیت چیلر مورد نظر بر حسب TR (تن تبرید)

توجه توجه: در برج های خنک کننده که برای مصارف صنعتی، مخابراتی و ...، که فصول سرد سال نیز مورد استفاده قرار می گیرند، استفاده از هیترهای برقی (المنت) در تشتک برج های خنک کننده به منظور جلوگیری از یخ زدن آب و آسیب به برج های خنک کننده الزامی است.

برآورد مقدار آب جبرانی در برج های خنک کننده:

• مقدار تقریبی مصرف آب برج های خنک کننده در شرایط نرمال، در انواع پروسه های خنک کاری به ازای هر تن نامی ظرفیت برج می تواند معادل 0.3 تا 0.2 لیتر در هر دقیقه در نظر گرفته شود. (البته لازم به ذکر است که مقدار آب مصرفی در برج های خنک کننده به عوامل متعددی از جمله میزان رطوبت نسبی هوا و دمای هوای محیط و همچنین اختلاف درجه حرارت آب ورودی با هوای محیط و ... نیز بستگی دارد)
  در صورتی که برج خنک کننده در مدار سیکل کاری تبرید باشد، مقدار آب جبرانی براساس نوع کمپرسورهای چیلر طبق برآورد تقریبی زیر محاسبه می گردد:

  برای چیلرهای با کمپرسور اسکرو:                     4gpm/100ton

  برای چیلر های با کمپرسورهای سانتریفیوژ:         4gpm/100ton

  برای چیلر های با کمپرسور رفت و برگشتی:         4gpm/100ton

  برای چیلر های جذبی:                                   8gpm/100ton

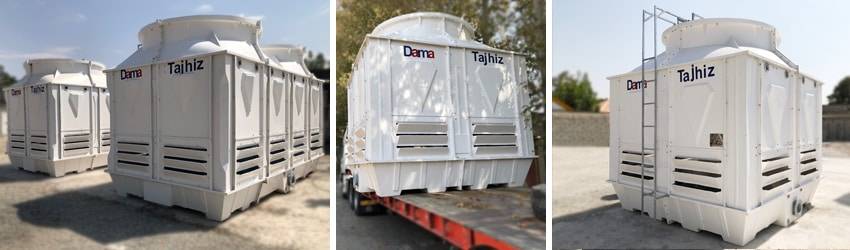

نکات قابل توجه در انتخاب برج های خنک کننده فایبر گلاس:

• از آنجایی که برج های خنک کننده در محیط های باز و در معرض تابش مستقیم نور آفتاب قرار دارند، پوشش مناسب ژل کت نوپیتل کلیکل (NPG) برای مقاوم سازی بدنه برج در مقابل اشعه ماوراء بنفش نور خورشید الزامی می باشد.
• با توجه به اینکه تمامی قطعات داخلی برج خنک کننده همواره در تماس مستقیم با آب قرار دارند، به منظور جلوگیری از زنگ زدن و پوسیدگی قطعات فلزی برج خنک کننده، می بایست تمامی قطعات اصلی مانند استراکچر و قطعات فرعی (پیچ ها،مهره ها و ...) از فولاد ضدزنگ و یا آهن با روکش گالوانیزه تولید شده باشند.
• سطوح خنک کننده آب (پکینگ ها) داخل برج خنک کننده می بایست از طرح و جنس مناسب انتخاب گردند. پکینگ ها معمولاً از ورق های PVC یا PP با گرید دارویی آنتی باکتریال و با ضخامت 400 میکرون می باشند.
• جهت افزایش طول عمر الکترو موتور و کاهش صدای فن در زمان راه اندازی برج های خنک کننده، از بالانس استاتیک و داینامیک فن برج اطمینان کامل حاصل گردد.
• به هنگام سفارش برج های خنک کننده با ظرفیت های بالا ، بهتر است از سیستم انتقال نیرو مجهز به گیربکس استفاده شود.
• نصب نردبان جهت دسترسی آسان به بخش های مختلف برج از جمله الکتروموتور و غیره و همچنین تعمیر و نگهداری در ظرفیت های بالا الزامی می باشد.



در سیستم های تهویه مطبوع، دمای آب ورودی به برج خنک کننده (از کندانسور چیلر تراکمی آبی) حدود 33 تا 35 درجه سلسیوس و دمای آب خروجی از برج خنک کننده به کندانسور چیلرهای تراکمی آبی (آب cooling) باید حدود 28 تا 30 درجه سلسیوس باشد. به عبارت دیگر اختلاف درجه حرارت آب ورودی و خروجی برج خنک کننده در سیستم های تهویه مطبوع حدود 4 تا 6 درجه سلسیوس خواهد بود.

عملکرد ترموستات چند مرحله ای برج خنک کننده :با استفاده از ترموستات چند مرحله ای و نصب آن روی لوله آب خروجی از برج خنک کننده به سمت کندانسور چیلر می توان بر اساس دماهای تنظیمی ترموستات تدریجی ، با تغییر دور الکتروموتور فن برج خنک کننده طبق دستور ارسالی به اینورتر برج ، میزان کاهش دمای آب خروجی از برج خنک کننده (ورودی به کندانسور) را کنترل نمود.

در صورت عدم نصب سیستم کنترل هوشمند ، لازم است حداقل یک ترموستات با امکان فرمان قطع و وصل به موتور فن برج های خنک کننده برای مواقعی که هوا معتدل تر است روی لوله آب خروجی از برج های خنک کننده تا کلکتور پمپهای برج های خنک کننده نصب گردد تا امکان کنترل بیشتری روی دمای آب خروجی از برج خنک های کننده داشته باشیم.

در صورت نیاز به مشاوره در خصوص انتخاب, محاسبه و خرید برج خنک کننده مورد نیاز می توانید با کارشناس فروش شرکت دماتجهیز تماس حاصل فرمائید.

در گروه برج های خنک کننده سایت مرجع دمــاتجهیــز که اولین (از سال 1383) و پربیننده ترین سایت فروشگاهی دستگاه های سرمایش و گرمایش در خاورمیانه می باشد (طبق داده های سایت جهانی Alexa.com)، می توانید با اندکی حوصله جهت مطالعه توضیحات خلاصه و جامع ارائه شده، کالای مورد نظر خود را با مناسب ترین قیمت (تضمین بهترین قیمت ها) و اطمینان خاطر از دریافت خدمات و گارانتی اصل و معتبر به راحتی خریداری فرمائید.

هنگام حمل و نصب برج های خنک کننده به موارد زیر توجه فرمائید:

• چنانچه قطر برج خنک کننده فایبرگلاس خریداری شده شما بیش از 220 سانتی متر باشد، توصیه می گردد به منظور جلوگیری از ایجاد صدمه به برج خنک کننده در مرحله حمل، برج مذکور به صورت قطعات مجزا تا محل پروژه حمل گردد. بدیهی است مونتاژ نهایی برج های خنک کننده با قطر بیشتراز 220 سانتی متر در محل پروژه با پرداخت هزینه مجزا انجام خواهد گردید.
• شاسی برج های خنک کننده متناسب با وزن و ابعاد دقیق برج طراحی و اجرا شده باشد که بتواند وزن برج را باتوجه به سازه ساختمان تحمل نموده و از نطر نمای معماری ساختمان نیز ایجاد مشکل ننماید.
• چنانچه امکان استفاده از جرثقیل برای انتقال برج یکپارچه در محل پروژه نیست، برج خنک کننده مونتاژ شده سفارش داده نشود.
• اصولاً محل نصب برج های خنک کننده باید به گونه ای باشد که مانعی در اطراف آن برای ورود جریان هوای تازه به داخل برج خنک کننده وجود نداشته باشد و همچنین در صورت استفاده از چندین برج در کنار یکدیگر باید تدابیری اندیشیده شود که هوای خروجی از برج ها مستقیماً وارد یکدیگر نشده و باعث کاهش راندمان و عدم کارایی برج های خنک کننده نشود. پس از انتخاب ظرفیت صحیح برج خنک کننده اگر بتوان آن را در فضای باز با جریان هوای آزاد قرار داد، در حصول یک بازده مناسب از برج خنک کننده مشکلی وجود نخواهد داشت. اما چنانچه قرار باشد برج خنک کننده در داخل ساختمان و یا محصور بین دیوارها نصب شود، موارد زیر بایستی مورد توجه قرار گیرند:
  الف) باید فضای کافی و بدون مانع مزاحم در اطراف برج وجود داشته باشد تا هوای تازه لازم به برج خنک کننده برسد.
  ب) هوای مرطوب خروجی از برج خنک کننده باید به گونه ای تخلیه شود که امکان بازگشت و گردش مجدد آن به برج خنک کننده وجود نداشته باشد. زیرا گردش مجدد چنین هوایی در برج دمای مرطوب هوای ورودی به برج را افزایش می دهد و باعث خنک نشدن آب در گردش سیستم در خروجی از برج خنک کننده می شود.
  ج) البته گردش مجدد هوا به داخل برج های خنک کننده هنگامی بیشتر مورد توجه قرار می گیرد که چند برج در مجاورت هم نصب شده باشند.
  د) تعیین محل نصب برج خنک کننده به عوامل دیگری مانند شدت دسیبل صدا در فاصله 10 متری، استحکام محل نصب، هزینه فراهم کردن تجهیزات اضافی برای برج خنک کننده و مسائل مربوط به معماری ساختمان و ... بستگی دارد.

با توجه به اهمیت بالانس فن گردش هوا در عملکرد برج خنک کننده و ارتباط مستقیم آن با طول عمرفن و الکتروموتور، به منظور تداوم بالانس دینامیکی فن گردش هوا ، نسبت به نصب کاملاً افقی و تراز شده انواع برج های خنک کننده در محل نصب خود نهایت دقت را مبذول فرمائید.

سفارش خرید و گارانتی برج خنک کننده:

• قیمت کلیه برج خنک کننده ها ارائه شده در دماتجهیز به روز بوده و تخفیف های مورد نظر مصرف کنندگان در این قیمت ها لحاظ گردیده است. به طوریکه این قیمت ها نیز شامل بخش تضمین بهترین قیمت سایت دماتجهیز می باشد. (مراجعه کنید به بخش تضمین بهترین قیمت های سایت دماتجهیز)
• در گروه برج های خنک کننده سایت مرجع دما تجهیز، اطلاعات و قیمت های صدها مدل از انواع برج های خنک کننده از برند های مختلف داخلی و خارجی با گارانتی اصلی جهت بررسی و خرید شما کارشناسان و کارفرمایان گرامی ارائه گردیده است.

سفارش از شما ، پیگیری از ما
Kw X 860 = KCal G.P.M. X 0.2271 = 1M³/hr K.Cal. = 4 B.T.U Gal. (am.)= 3.785 Li
