تجهیزات کنترل و اندازه گیری دما

تجهیزات کنترل و اندازه‌گیری دما برای پایش و کنترل دما در تأسیسات تهویه مطبوع، صنایع، کشاورزی و... به‌کار می‌روند؛ در ادامه اطلاعات فنی، نحـوه انتخـاب و قیمت خرید انواع تجهیزات کنترل و اندازه‌گیری دما ارائه می‌گردد.

راهنمای تخصصی انتخاب و قیمت تجهیزات اندازه گیری دما

به طور کلی در اکثر محیط های صنعتی، دما یکی از کمیت هایی است که می بایست آن را کنترل یا اندازه گیری کنیم. به همین منظور تجهیزات کنترل و اندازه گیری دما برای اندازه گیری و کنترل دقیق درجه حرارت سیالات و جامدات مختلف، مورد استفاده قرار می گیرند. در این مقاله سعی کرده ایم شما را با انواع ابزار کنترل و اندازه گیری دما و عملکرد آنها بصورت مختصر آشنا کنیم.

خرید اقساطی تجهیزات کنترل و اندازه گیری دما

مجموعه دماتجهیز جهت سهولت شما مشتریان عزیز، امکان فروش اقساطی را فراهم نموده است. شما می توانید جهت خرید اقساطی تجهیزات کنترل و اندازه گیری دما به صفحه خرید اقساطی این شرکت مهندسی مراجعه نمایید.

دمـاتجهیـز؛ راهنمای تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسات (از سال 1383)

از انواع تجهیزات کاربردی برای کنترل و اندازه گیری دما، می توان به موارد زیر اشاره نمود:

• ترموسنسورهای دمایی
• ترمومتر (دماسنج)
• دماسنج لیزری(مادون قرمز)
• ترمومتر بی متال
• ترموستات
• ترانسمیتر دما
• ترموکوپل
• دمانگار و ...

به طور کلی تجهیزات اندازه گیری دما به دو دسته تماسی (contact) و غیر تماسی (non-contact) تقسیم بندی می شوند:

انواع تجهیزات اندازه گیری دما تماسی (contact)

دماسنج مقاومتی، دماسنج ترموالکتریکی، دماسنج مایع در شیشه و نظایر آنها از جمله دماسنج هایی هستند که برای اندازه گیری دما به روش تماسی مورد استفاده قرار می گیرند. به جز دماسنج های شیشه ای، این دماسنج ها به طور کلی شامل یک آشکارساز، یک نشان دهنده و یک انتقال دهنده می باشند.

انواع تجهیزات اندازه گیری دما غیرتماسی (non-contact)

اندازه گیری دما به روش غیر تماسی عموماً از طریق لیزر، مادون قرمز و ... صورت می گیرد. ضمنا برای اندازه گیری دمای اجسام یا سیالات گوناگون که امکان دسترسی مستقیم به آنها وجود ندارد مورد استفاده قرار می گیرند.

دماسنج های تابشی :

سنسورهای غیر تماسی دارای قیمت بالاتری نسبت به دیگر انواع سنسور دما می باشند و به همین علت رنج استفاده از آنها در صنایع مختلف کمتر می باشد. اما در نهایت برای تعیین دمای اجسامی که دور از دسترس هستند و امکان ایجاد ارتباط مستقیم بین آنها وجود ندارد، استفاده از سنسورهای non-contact ضروری است.
دماسنج های تابشی که در روش غیر تماسی کاربرد دارند، از سه المان اصلی به شرح زیر تشکیل شده اند:

• سیستم نوری که تابش را از جسم مورد اندازه گیری به المان حس کننده منتقل می کند
• المان حس کننده که تابش را به سیگنال الکتریکی تبدیل می کند (نظیر المان انتقال دهنده فتوالکتریک)
• مدار پردازشگر سیگنال که سیگنال الکتریکی را به اطلاعات گرمایی تبدیل می کند

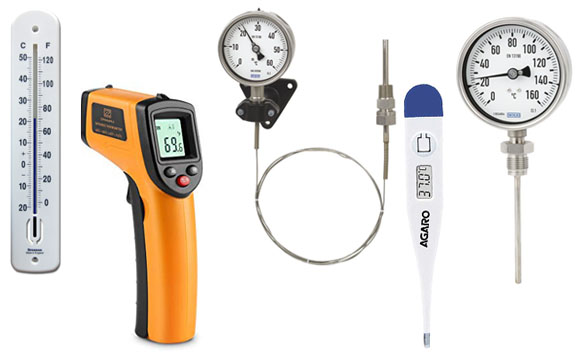

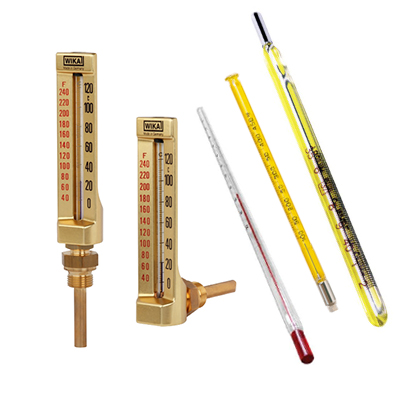

انواع دماسنج ها یا ترمومترها :

دماسنج شیشه ای (glass thermometer)

دماسنج های شیشه ای که دارای دو نوع دماسنج جیوه ای و دماسنج الکلی هستند، جزء رایج ترین و ساده ترین دماسنج ها می باشد. ساختمان دماسنج های شیشه ای از یک مخزن مایع و یک لوله موئین تشکیل شده است که مایع درون مخزن در اثر انبساط از لوله موئین بالا رفته و دمای متناسب را نشان می دهد.

دمـاتجهیـز؛ هـــزاران محصـول برای هـــزاران پــروژه (از سال 1383)

ترمومتر جیوه ای

ترمومتر (دماسنج) جیوه ای یک مثال آشنا برای اندازه گیرهای دما با مکانیزم مذکور است. افزایش دما باعث انبساط جیوه شده و ارتفاع ستون جیوه افزایش می دهد. این ترمومترها دارای بازه اندازه گیری محدودی هستند و همچنین خروجی آنها نمی تواند در سیستم های کنترلی استفاده شود. بنابراین استفاده از این دماسنج ها در صنعت متداول نیست.

تفاوت ترمومترهای جیوه ای و الکلی در چیست؟

محدوده اندازه گیری در این دو دماسنج با هم تفاوت دارد. از دماسنج های الکلی میتوان برای تعیین حداقل دما استفاده نمود. در حالیکه با ترمومترهای جیوه‌ای نمی توان دماهای کمتر از 35 درجه زیر صفر را اندازه گیری کرد، زیرا جیوه در 39 - درجه سانتی گراد منجمد می شود. از این رو برای اندازه گیری سرماهای شدید از ترمومترهای الکلی استفاده می کنند.

دماسنج یا ترمومتر گازی (gas thermometer):

ترمومتر گازی شامل حبابی از جنس شیشه، چینی، کوارتز، پلاتین و... می باشد که (جنس حباب را بر اساس گستره دمایی که در دماسنج به کار می رود، انتخاب می کنند)، حباب به وسیله یک لوله موئین به یک دماسنج یا ترمومتر جیوه ای متصل است.

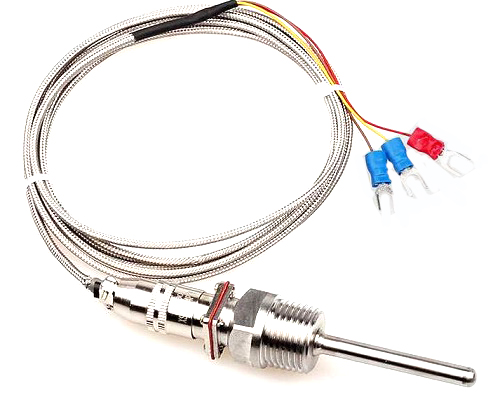

دماسنج مقاومت الکتریکی (resistance tempuerture detectore):

دماسنج های مقاومت الکتریکی شامل یک سیم بلند و ظریف است که معمولاً آن را به دور یک قاب نازک می پیچند تا از فشار ناشی از تغییر طول سیم که در اثر انقباض آن هنگام سرد شدن پدید می آید، جلوگیری کند. گاهی سیم را به دور جسمی که اندازه گیری دمای آن مورد نظر است، می پیچند یا در صورت امکان درون آن قرار می دهند. دماسنج مقاومتی پلاتین را می توان برای اندازه گیری های خیلی دقیق در گستره 253 تا 1000 درجه سانتی گراد به کار برد.

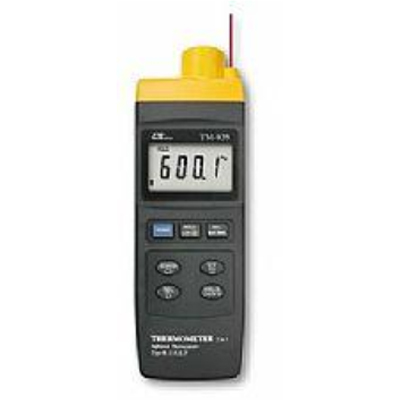

دماسنج کوارتزی (Quartz thermometer):

دماسنج کوارتزی یک روش جدید و بسیار دقیق اندازه گیری دما است که بر مبنای حساسیت  فرکانس تشدید کریستال کوارتز به تغییر دما استوار می باشد. گستره دمایی این دستگاه تقریبا از 40- تا 230+ درجه سانتی گراد می باشد.

دمـاتجهیـز؛ راهنمای انتخاب و خرید تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

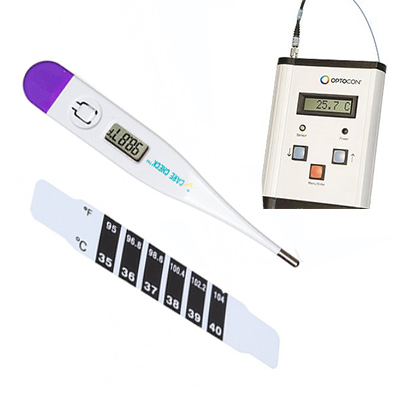

دیگر دماسنج ها:

• دماسنج کریستال مایع
• دماسنج فیبر نوری
• دماسنج پزشکی
• دمانگارها و ...

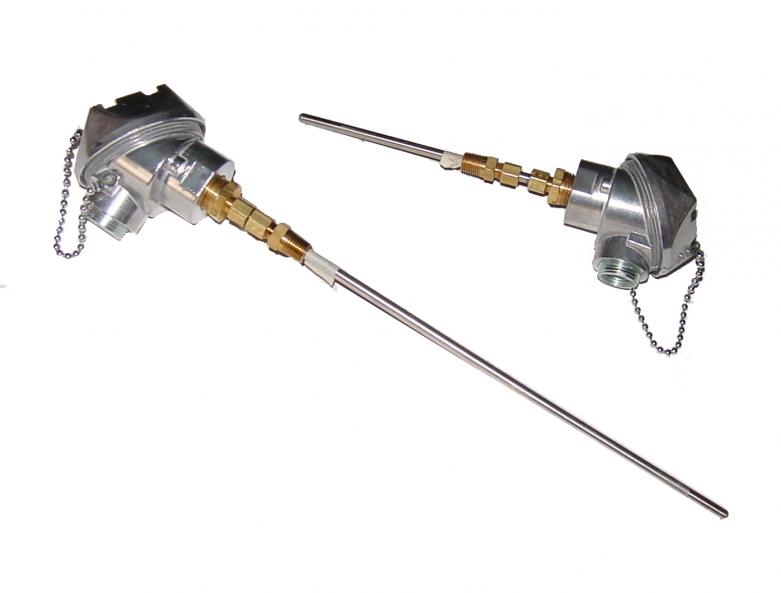

ترموکوپل

ترموکوپل ها از دو فلز غیر همجنس (مانند مس و آهن) تشکیل شده اند که اگر محل اتصال آنها را حرارت دهیم، در طرف دیگر آنها ولتاژی (EMS) تشکیل می شود که با دمای محل اتصال دو فلز ارتباط مستقیم دارد.

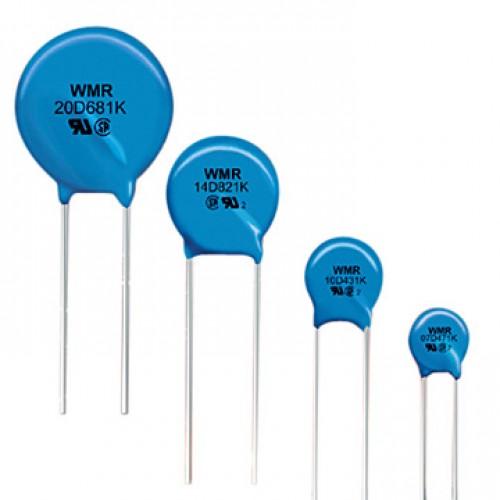

ترمیستور

ترمیستور یک وسیله نیمه رسانا است که بر خلاف فلزات دارای ضریب دمای مقاومت منفی است، یعنی در اثر افزایش دما مقاومت الکتریکی آن کاهش می‌یابد. ترمیستور یک وسیله بسیار حساس است و انتظار می رود که با درجه بندی مناسب دارای عملکرد ثابتی (0.01 درجه سانتی گراد) باشد. یکی از ویژگی های جالب آن این است که می توان از این وسیله به عنوان جبران کننده های مدارهای الکتریکی استفاده نمود.

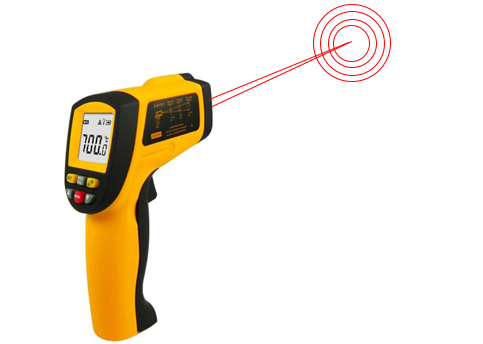

دماسنج مادون قرمز

دماسنج فروسرخ یا دماسنج مادون قرمز (infrared thermometer ) یا ترمومترهای IR برای اندازه گیری دقیق دما به صورت غیر تماسی و در رنج دمایی گسترده ای به کار می روند.

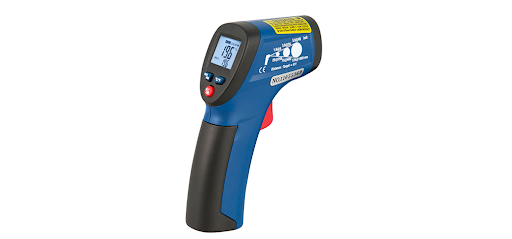

پیرومتر (peyrometer)

پیرومتر یک وسیله اندازه گیری دما از نوع non-contact است که تابش گرمایی را اندازه گیری می کند.

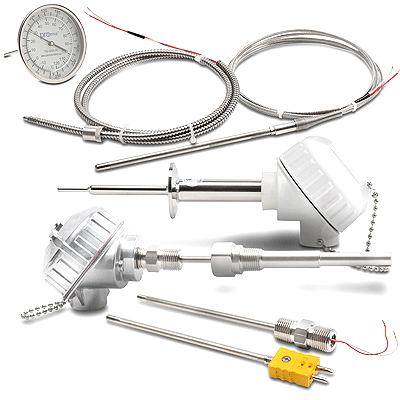

ترمومترهای بی متالیک

فلزات در ترمومترهای بی متالیک به گونه ای انتخاب می شوند که ضریب انبساط طولی یکی بیش از دیگری است. چنان که یک طرف این زوج فلز در یک نقطه ثابت نگه داشته شوند، به هنگام افزایش دما، اختلاف میزان افزایش طول دو فلز باعث خم شدن زوج می شود که این حرکات مکانیکی باعث به حرکت درآوردن عقربه ترمومتر می گردد.

ترموستات

ترموستات یک دستگاه كنترل كننده الكتريكي خودكار است که براي تنظيم دما در فضاي بسته، معمولاً آن را به دستگاه هاي گرمایشی و تهویه مطبوع متصل مي كنند تا با قطع و وصل عملکرد دستگاه، آن فضا را در دماي تنظيم شده ثابت نگه دارد. هنگامي كه دما به نقطه تنظيم برسد، ترموستات مدار برقي دستگاه را قطع مي كند و زمانی که دما 1 الي 2 درجه از نقطه تنظيم پايين تر رود، دوباره مدار را وصل مي كند و دستگاه روشن مي شود.

دمـاتجهیـز؛

دمـاتجهیـز؛ بهترین قیمت ها و برندهای معتبر تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

موارد كاربرد ترموستات

به طور كلي ترموستات براي تنظيم درجه حرارت مايعات، گازها و جامدات در دستگاه هاي گرمایشی و تهویه مطبوع در بخش های مختلف زير مورد استفاده قرار مي گيرد:

• صنعتي: اعم از گلخانه ها، گرم خانه، كوره، ديگ های بخار، موتورخانه ها و اتوكلاوها و ...
• ساختمان: در بخش تاسيسات اعم از شوفا‍‍‍ژ خانه های مركزی و كنترل دما در سيستم های تهویه مطبوع شامل هواساز، چيلر و فن كوئل و... .
• لوازم خانگي: در لباسشويي، ظرفشويي، سرخ كننده ها، سماور برقي، فرهاي برقي، آبگرمكن برقي و گازي و ...b

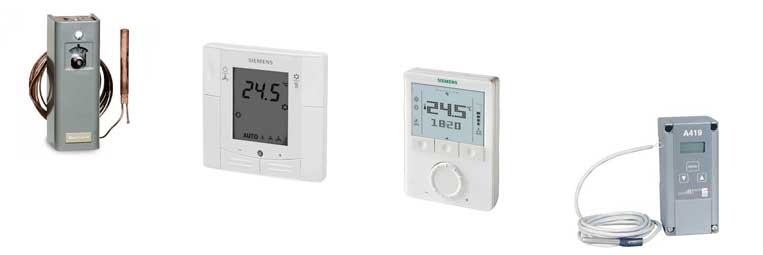

انواع ترموستات

ترموستات ها از نظر محل نصب، نوع عملكرد، فصل سالی، نوع سنسور، رنج كاری، تعداد مراحل كار و از نظر دامنه دمایی به انواع مختلفی تقسیم می شوند.

• از نظر محل نصب در تهویه مطبوع: عمدتاً به انواع اتاقی، كانالی، مستغرق و جداری تقسیم می شوند.
• از نظر نوع عملكرد: به انواع قطع و وصلی و تدریجی تقسیم می شوند.
• از نظر دامنه دمایی: به انواع حرارتی و برودتی و زیر صفر و بالای صفر تقسیم می گردند.
• از نظر تعداد مراحل كار: به یك مرحله ای، دو مرحله ای و پله ای (استپ کنترل) تقسیم می گردند.
• از نظر نوع سنسور: به بیمتالی، فانوسه ای، رئوستا و دیافراگمی تقسیم می شوند.
• از نظر فصلی: به سه نوع تابستانی، زمستانی و دو فصلی تقسیم می شوند.

ترموستات های رایج مورد استفاده در تهویه مطبوع، سیستم های گرمایشی و موتورخانه :

• ترموستات کانالی
• ترموستات اتاقي
• ترموستات سه دور (مورد استفاده در فن کویل)
• ترموستات چهارمرحله ای (مورد استفاده در چیلر)



سفارش خرید و گارانتی تجهیزات کنترل و اندازه گیری دما :

• در گروه کنترل و اندازه گیری دما مجموعه تخصصی دماتجهیز، اطلاعات و قیمت های دماسنج ها و ترمومترهای (دماسنج) ایستاده، صفحه گرد، دنباله دار، دیجیتالی، برنجی، استیل، ترانسمیتر دما، ترموستات، سنسور دما و رطوبت و دیمر از برندهای هانیول ، ویکا ، پکینز، TG و ... را جهت بررسی و انتخاب مشاهده نمائید.
• با توجه به اینکه کلیه محصولات در مجموعه تخصصی دمــاتجهیــز با گارانتی اصلی ارائه می شود، در صورت خرید هریک از تجهیزات کنترل و اندازه گیری دما ارائه شده در مجموعه تخصصی دمــاتجهیــز، کلیه تخفیفات فروش ویژه هریک از برندها مانند هانیول، ویکا، پکنز، تی جی و ... شامل حال خریداران محترم می گردد. ( فـروش ویـژه تجهیزات کنترل و اندازه گیری دما را از دمــاتجهیــز بخـواهیـد)
• چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم‌گیری برای خرید تجهیزات کنترل و اندازه‌گیری دما دارید، می‌توانید پس از تماس با مجموعه دماتجهیز و شماره‌های داخلی 124 – 125، از کارشناسان فروش بخش تجهیزات و لوازم کنترل و ایمنی مشاوره بگیرید و سوالات خود را مطرح نمایید.
