معرفی و راهنمای عملکرد انواع سنسور دما و سنسور رطوبت

سنسورهای دما یکی از تجهیزات مهم و کاربردی هستند که در اکثر فعالیتهای صنعتی مورد استفاده قرار می گیرند، زیرا در پروژه های صنعتی، دما یکی از عوامل مهم و تاثیر گذار است که می بایست در نظر گرفته شود. سنسورهای دما که برای اندازه گیری دما و گرما مورد استفاده قرار می گیرند در انواع مختلفی موجود هستند و در قطعات ترموستاتیک ساده ی خاموش و روشن یک آبگرمکن خانگی تا نیمه هادی های حساسی که فرآیندهای کوره های یک کارخانه را کنترل می کنند کاربرد دارند.

استفاده از ترموکوپل ها و حسگرهای مقاومت دمایی که اصطلاحا به آن RTD گفته می شود با اندازه گیری دما در جامدات با اتصال به آنها و مایعات با شناور شدن در آنها انجام می شود.

سنسور دما و رطوبت امکان مانیتورینگ و ذخیره اطلاعات مربوط به شرایط محیطی  محل نصب یو پی اس و باتری را با متصل شدن به ماژول NetMan 204 فراهم می کند.

در ساخت سنسور دما، از فلزاتی که دارای نقطه ذوب بالا و مقاوم در برابر خوردگی هستند استفاده می شود. پلاتین بهترین فلز برای استفاده در RTD است چون رابطه بین دما و مقاومت کاملا خطی است. مس نیز از جمله فلزاتی است که دارای رابطه نسبتا خطی بوده اما دامنه اندازه گیری آن کمتر از پلاتین است.

نیکل نیز از حساسیت RTD بالایی برخودار است اما برای دماهای بیشتر از 400 درجه رابطه به شدت غیر خطی خواهد شد. تنگستن نیز می توان برای اندازه گیری دماهای خیلی بالا استفاده شود اما به دلیل مشکلات ناپایداری آن، کمتر مورد استفاده قرار می گیرد.

RTD های استاندارد، مقاومت آنها در دمای صفر درجه 100 اهم است و از جنس پلاتین هستند که به اصطلاح به آن P100 گفته می شود.

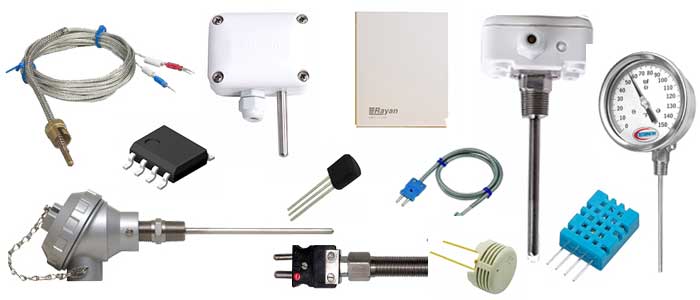

انواع سنسور دما و رطوبت

انواع سنسور دما

سنسور دما تماسی (Contact)

این نوع از سنسورها معمول ترین نوع سنسور دما هستند و بیشترین استفاده را در اندازه گیری دما دارند. سنسورهای تماسی با برقرای تماس فیزیکی مستقیم با جسم مورد نظر دمای آنها را اندازه گیری می کنند.

سنسورهای تماسی برای اتصال نیازمند یکی از سنسورهای تیپ های PT100 ،S ،T ،R ،E ،J ،K  هستند و در هر یک از این مدل ها شکل ظاهری، قطر و طول حسگرها قابل تغییر و انتخاب است.

مشخصه های ساختمانی مشترک این حسگرها: بدنه سنسور، المان حسگر، سیم های رابط و آداپتور پیچی است.

روش های اندازه گیری دما از نوع تماسی:

سنسور دمایی ترموکوپل (TH): از دو فلز با جنس های مختلف و ضریب انتقال متفاوت ساخته شده است و با توجه به این ویژگی ها زمانی که گرما را حس می کند رفتارهای متفاوتی از خود نشان می دهد که موجب ایجاد ولتاژ بین دو فلز می شود و این اختلاف ولتاژ بیان کننده میزان دما است.ترموکوپل ها بر اساس نوع فلز ساخت آنها به دسته های مختلفی تقسیم بندی می شوند از مهمترین آنها می توان به ترموکوپل نوع E، T، J، K و ... اشاره کرد. با توجه به اینکه محدوده دمایی ترموکوپل ها متفاوت است و دارای انواع مختلفی هستند هر یک نیز قیمت های متفاوتی دارند.

سنسور دمایی آر تی دی (RTD): به این حسگرها، حسگرهای مقاومتی دما نیز گفته می شود دارای یک کنترل کننده دما با استفاده از مقاومت هستند که در آنها از یک مقاومت متغیر با دما استفاده می شود و با تغییر مقاومت می توان به میزان تغییر دما پی برد.
RTD ها به سه دسته 2 سیمه، 3 سیمه و 4 سیمه تقسیم می شوند و مدلهای 4 سیمه دارای بیشترین قیمت و مدلهای 2 سیمه از دقت پایین تری برخوردار هستند، از اینرو RTD های 3 سیمه مناسبترین گزینه در مصارف صنعتی هستند.
سنسورهای RTD از سنسورهای ترموکوپل دقیق تر هستند و دارای دقتی در حدود 0.1 درجه سانتیگراد می باشند و زمان پاسخ گویی سریعتری نیز دارند. سنسورهایPT100، PT 1000 و NTC از معروف ترین سنسورهای RTD هستند.

سنسور دما غیر تماسی (Non- Contact)

اندازه گیری دما با سنسورهای غیر تماسی پیچیده تر است و با استفاده از تکنولوژی های صوتی و مادون قرمز انجام پذیر است. این سنسورها از همرفت و تابش برای تخمین تغییرات دما استفاده می کنند و بدون آنکه تماسی با ماده مورد نظر داشته باشد دمای آنرا اندازه گیری می کنند. سنسورهای غیر تماسی به منظور تشخیص مایعات و گازهایی به کار می روند که هنگام تغییر دما (سرد یا گرم شدن) انرژی ساطع می کنند.
به عنوان مثال اگر بخواهیم دمای مایع درون یک مخزن را اندازه گیری کنیم اما به دلیل بزرگی مخزن امکان تماس با سیال درون آن وجود نداشته باشد در چنین شرایط می توان از سنسورهای لیزری و غیر تماسی در بالای سطح مخزن دمای استفاده کرد. همچنین اگر بخواهید ماده خطرناکی را اندازه گیری کنید اما امکان نزدیک شدن به آن وجود ندارد برای اندازه گیری آن می توان از سنسورهای غیر تماسی استفاده نمود.

نکات مهم در خرید سنسور دما

سنسورهای دما برای کاربردهای متفاوتی مورد استفاده قرار می گیرند و انتخاب درست و مناسب از آنها برای کاربردهای مختلف حائز اهمیت است.

با توجه به اینکه سنسورهای دما در بازه های زمانی و روش اندازه گیری مختلفی موجود هستند، در زمان انتخاب و خرید این سنسورها می بایست اطلاعات دقیق و کاملی در مورد آنها داشته باشید.

نکات مهم در انتخاب سنسور دما:

  • بازه زمانی
  • دقت
  • زمان پاسخ دهی
  • پایداری
  • خطی بودن
  • حساسیت
  • اتصالات
  • جنس غلاف
  • طول غلاف
  • قطر غلاف
  • سیگنال خروج
  • تهیه نقشه

با توجه به موارد ذکر شده در بالا اگر حساسیت و انعطاف پذیری بالا برای شما اولویت دارد می بایست از سنسورهای RDT استفاده نمائید اما چنانچه هزینه و قیمت برایتان اهمیت دارد سنسورهای ترموکوپل انتخاب مناسبتری برای شما هستند. بنابراین در انتخاب درست یک سنسور دما، بررسی ویژگی های مختلف آن و مناسب کاربرد شما بسیار اهمیت دارد.

سنسور دما و رطوبت

سنسور رطوبت، رطوبت نسبی موجود در محیط را اندازه گیری می کند و مقادیر اندازه گیری شده را گزارش می دهد در واقع سنسور رطوبت هم رطوبت و هم دما را اندازه گیری می کند.

رطوبت به دو صورت نسبی و مطلق قابل اندازه گیری است. رطوبت مطلق مقدار بخار آبی که در واحد حجم هوا موجود است اندازه گیری می شود گفته می شود؛ در واقع مقدار رطوبتی که حجم هوا می تواند داشته باشد بستگی به دمای محیط دارد. واحد اندازه گیری رطوبت مطلق، گرم بر متر مکعب و یا میلی گرم در لیتر است.

رطوبت نسبی به مقدار رطوبت موجود در یک حجم هوا با دمای مشخص (حداکثر رطوبتی که هوا می تواند در همان دما داشته باشد) گفته می شود. رطوبت نسبی به صورت RH درصد بیان می شود. کنترل رطوبت نسبی در اتاق ایزوله و اتاق معاینه و درمان دارای اهمیت است.

سنسورهای رطوبت در انواع مختلفی موجود بوده و به طور معمول سنسور رطوبت دارای دماسنج نیز است.

انواع سنسور رطوبت

سنسورهای رطوبت به لحاظ ساز و کار اندازه گیری و ساختمان داخلی به سه دسته تقسیم بندی می شوند:

سنسور رطوبت خازنی: این سنسورها دارای قیمت بالاتری بوده و از سطح اندازه گیری دقیقتری برخوردار هستند.
سنسور رطوبت مقاومتی: در محیط ها با اهمیت کمتر مورد استفاده قرار می گیرند.
سنسور رطوبت حرارتی
سنسور دما و رطوبت صنعتی: سنسور تشخیص رطوبت به صورت محیطی است به عنوان مثال از سنسور رطوبت سنج در گلخانه ها برای تنظیم میزان رطوبت محیط استفاده می شود. سنسورهای DHT و SHT از پرکاربردترین سنسورهای دما و رطوبت صنعتی هستند و برای کنترل دما و رطوبت محیط های بسته، انتخاب مناسبی هستند. سنسورهای از نوع DHT برای مدیریت دما و رطوبت در ساخت گلخانه های هوشمند و سنسور SHT برای ساخت دستگاه جوجه کشی استفاده می شود.
سنسور دما و رطوبت دیجیتال و آنالوگ: سنسورهای دما و رطوبت در دو نوع دیجیتال و آنالوگ تولید می شوند و تنها تفاوت آنهادر نوع خروجی آنهاست. در سنسورهای دیجیتال قطاری از پالس های دارای منطق صفر و یک ظاهر می شوند اما در سنسورهای آنالوگ سطح ولتاژ یا جریان متناسب با میزان رطوبت تغییر می کند و به صورت پیوسته می باشد.

کاربردهای سنسور رطوبت

سنسورهای رطوبت در فرآیندهای دارویی، دستگاه های استرلیزه، تجهیزات تنفس، آزمایشگاهها، ماشینهای جوجه کشی، تصفیه گازهای شیمیایی، محصولات بیولوژیکی، خشکن ها، کوره ها، فرها، کاغذ سازی، منسوجات، صنعت غذا، سالن های پرورش قارچ، گلخانه ها، مراکز نگهداری غذا، کارگاه ها، سیستم های تهویه مطبوع صنعتی، هواشناسی، خانه های هوشمند، مراکز کامپیوتری، اتاق های سرور، سایت ها، وسایل نقلیه، ماشین های سنگین، خودروها، دامپروری و کشاورزی، موزه ها، کتابخانه ها، تجهیزات نظامی و هر جایی که رطوبت در آن حائز اهمیت باشد مورد استفاده قرار می گیرند.

نحوه عملکرد سنسور دما و رطوبت

سنسورهای دما و رطوبت، رطوبت نسبی موجود در هوا را اندازه گیری می کنند و یک خروجی استاندارد 20~0.4 میلی آمپر و یا 10~0 ولت به تجهیزات کنترلی به عنوان ورودی اعمال می کنند.

نکات مهم در هنگام خرید سنسور دما و رطوبت

  • رنج دما
  • رنج رطوبت
  • ولتاژ تغذیه سنسور دما و رطوبت
  • نوع خروجی
  • دقت اندازه گیری
  • اندازه گیری بهینه
  • زمان پاسخ گویی سریع
  • شکل ظاهری سنسور(دیواری، کابلی، داکتی)
  • تحمل شیمیایی خوب

همچنین باید به فاکتورهایی همچون خطی بودن، هیسترسیس، زمانی که بالای رنج کار می کند، تکرارپذیری، ثبات در یک دوره زمانی و وابستگی دما به سنسور توجه داشت.

در گروه سنسور دما و سنسور رطوبت سایت مرجع و فروشگاهی دماتجهیز، اطلاعات و قیمت های انواع دسنسور دما، سنسور رطوبت، سنسور دما و رطوبت و ... از برندهای رایان و ... را جهت بررسی و انتخاب مشاهده نمائید.
