شیرآلات موتورخانه

نکات مهم انتخاب و خرید انواع شیرآلات موتور خانه:

به طور کلی شیرآلات که وظیفه قطع و وصل و تنظیم دبی جریان سیالات را به عهده دارند، دارای کاربردهای وسیع و مهمی در صنایع مختلف از جمله صنعت تاسیسات می باشند. شیرآلات مکانیکی که در موتورخانه ها استفاده می شوند، معمولاً از نوع شیرهای دروازه ای، کف فلزی و شیرهای یکطرفه، که از انواع برنجی (اتصال دنده ای) و یا چدنی (با اتصال فلنجی) در سایزهای مختلف هستند، می باشند.
شیرآلات مورد مصرف در موتورخانه ها از نظر سایز بندی از سایز 3/8 اینچ (شیرهای سماوری) تا سایز های بزرگتر (بر اساس ظرفیت موتورخانه) مورد استفاده قرار می گیرند. انواع دیگر دسته بندی شیرآلات نیز طبق فشار کار، دمای کار و یا حتی سیال عامل مورد نظر در صنعت و تاسیسات قابل تعریف می باشند.

شیرآلات صنعتی از نظر جنس به انواع برنجی، چدنی، آلومینیومی، پلیمری و ... تقسیم بندی می شوند. همچنین شیرآلات صنعتی با توجه به سایز و جنس از نظر نوع اتصال به انواع رزوه ای، جوشی، فلنچی، جوش پلاستیک نیز قابل دسته بندی هستند.

همچنین شیرآلات را از نظر نوع عملکرد میتوان به انواع مکانیکی با تنظیم دستی و یا تنظیم اتوماتیک و از نظر سیستم عملکرد به انواع برقی و مکانیکی تقسیم بندی نمود. (به توضیحات ارائه شده در گروه شیرهای کنترل و ایمنی در بخش تجهیزات کنترل همین سایت مراجعه فرمائید )

شیرآلات موتورخانه را می توان از نظر کاربرد به انواع زیر تقسیم بندی نمود:

• شیرهای مسدود کننده جریان (شیرهای کشویی – بشقابی – پروانه ای)






• شیرهای رها کننده (شیرهای اطمینان)






• شیرهای تنظیم دبی عبور سیال (شیرهای سوزنی – بشقابی – زاویه دار)




• شیرهای یکطرفه (سوپاپی – دروازه ای)




• شیرهای هواگیری (دو روزنه – تک روزنه)






شیرهای سماوری (plug or clock valves)
شیرهای سماوری براي جريان هاي كم مورد استفاده قرار می گیرند، به صورت سه راهه ساخته مي شوند و شيرهاي پيسوار از انواع شیرهای سماوری هستند. اين نوع شيرها تشكيل شده از ميله اي كه در ميان آن حفره ای براي عبور جريان آب به وجود آورده شده است و در ميان محفظه اي كه در سطح داخلي آن ماشين كاري و پرداخت شده، قرار گرفته است. اين نوع شيرها نيز مانند شير دروازه ای مقاومت بسيار كمي در مقابل جريان آب به وجود مي آورند. براي باز و بسته كردن شير سماوري تنها كافي است دسته آن را به اندازه 90 درجه بگردانيم. معمولاً شیرهای سماوری به عنوان وسيله كنترل دو حالته (قطع/ وصل) استفاده مي شوند. زيرا (1) نسبتا ارزان هستند،(2) وقتي تنظيم شوند در همان وضعيت باقي مي مانند، و (3) كاركنان مي توانند وضعيت باز يا بسته بودن آن را به وضوح مشاهده نمایند. اگر مساحت سطح روزنه شير (ORIFICE) برابر با مساحت سطح مقطع لوله باشد، از بازده شير سماوری به عنوان يك وسيله كنترل كننده جريان، كاسته خواهد شد.




شیرهای کروی  (globe valves)
نام شیرهای کروی را از روی شکل ظاهری بدنه آن که کروی شکل است گرفته و ساختمان داخلی آن طوری است که مایع از نقطه ورود به شیر تا خروج از آن، 180 درجه تغییر جهت می دهد. ساختمان دریچه و نشیمنگاه آن طوری است که به مجرد برقرار شدن جریان تماس آنها با هم قطع می شود. همچنین باز نبودن کامل شیر کروی موجب فرسودگی آن نمی شود و لذا از آن می توان برای تنظیم و کنترل جریان استفاده کرد. متناسب بودن تعداد دور دسته شیر با حجم مجرای خروجی مایع کار تنظیم مقدار جریان را با دست آسان می سازد.

• از مشخصات شیرهای کروی می توان به موارد زیر اشاره کرد:

  • جهت جریان سیال بر خلاف شیر کشویی تغییر می کند.
  • تغییر جهت جریان سیال ایجاد تلاطم می نماید.
  • تلاطم افت فشار را افزایش می دهد.
  • در شیر کروی افت فشار بیشتر از شیر کشویی می باشد.
  • در شیر کروی به محض قطع اتصال صفحه انتهایی ساقه و نشیمنگاه سیال کاملا جریان می یابد.
  • در شیر کروی فرسودگی به علت اصطکاک خیلی کمتر از شیر کشویی می باشد.

یکی از انواع شیرهای کروی، شیر کروی زاویه ای می باشد که در آن تغییر جهت سیال کمتر از شیر کروی معمولی می باشد و تلاطم سیال در شیر کروی زاویه ای کمتر از شیر کروی معمولی است. در آخر در مورد شیرهای کروی باید گفت که این نوع شیر برای کنترل سیال طراحی شده است و به علت تغییر ناگهانی مسیر سیال، باز کردن و بستن شیر، با سرعت بیشتری انجام می شود. در ضمن لازم به ذکر است که مواد مختلفی که در ساخت آنها به کار می رود، در دسترس است و تعمیرات آنها از شیر کشویی کمتر و آسان تر می باشد، به طوری که تعمیر آنها بدون خارج کردن آنها از مسیر لوله کشی امکان پذیر و جنس شیر اغلب از نیکل یا فولاد زنگ نزن است.


شير زاويه اي  (angle valve)
اين نوع شير همان شير كروي است، با اين تفاوت كه يك زاويه 90 درجه بين ورودي و خروجي آن وجود دارد. اين نوع شير نسبت به شير كروي افت فشار كمتري ايجاد مي كند و نيز به علت شكل مخصوص آن، در مصرف اتصالات لوله كشي و همين طور وقت مورد نياز براي نصب صرفه جويي مي شود.












شير توپي (ball valve)
اين نوع شيرها ضربه اي نيز ناميده مي شوند. جريان آب در اين نوع شيرها از ميان سوراخ يك ساچمه كروي كه در جايگاه كروي كاملا صيقلي شده اي قرار دارد، عبور مي كند. براي باز و بسته كردن اين نوع شيرها نيز مانند شيرهاي سماوري فقط گردش 90 درجه اي دسته آن كافي است. اين شيرها نيز مقاومت كمي در برابر جريان آب ايجاد مي كنند. از اين نوع شيرها در لوله كشي آب گرم و سرد و همچنين لوله كشي گاز فشار ضعيف مي توان استفاده كرد.










شیرهای کشویی (gate valves)
شیرهای کشویی بیشتر در محل هایی به کار می روند که بخواهند جریان سیال را به طور کامل بسته یا باز نمایند. از خواص این شیرها کم بودن افت فشار در طول آن می باشد، به همین دلیل در سر راه لوله های طویل از این شیرها به کار می رود. هنگامی که کشو یا بند آور (gate) کاملا به بالا هدایت شده و از مسیر جریان سیال خارج گردیده و در نتیجه هیچ مقاومتی در مقابل عبور جریان ندارد، اما اگر کشو به پایین ترین محل خود هدایت شده باشد، در نتیجه سیال به علت تغییر مسیر و تصادم با کشو ایجاد تلاطم و افت فشار می نماید. در لوله کشی ها اغلب لوله و شیر به هم پیوسته اند (به وسیله جوشکاری یا به وسیله پیچ) اما به طور کلی اتصال شیر و لوله به وسیله فلنچ و پیچ و مهره انجام گردیده و برای جلوگیری از نشتی بین لوله فلنج شیر لائی آب بندی یا gasket گذارده می شود.








شير برگشت معكوس فاضلابي  (back water valve)
اين نوع شيرها فقط در لوله كشي فاضلاب مورد استفاده قرار مي گيرند و كاملا شبيه شيرهاي يك طرفه آزاد عمل مي كنند. در حالاتي كه به علل مختلف، فاضلاب به سمت مجراهاي ورودي فاضلاب ساختمان برگشت مي كند، اين شيرها از اين عمل جلوگيري مي كند. اين نوع شيرها، معمولا در جاهايي نظير زير زمين ساختمان كه ارتفاع كمي نسبت به محل دفن فاضلاب دارد، براي جلوگيري از برگشت فاضلاب نصب مي شود.

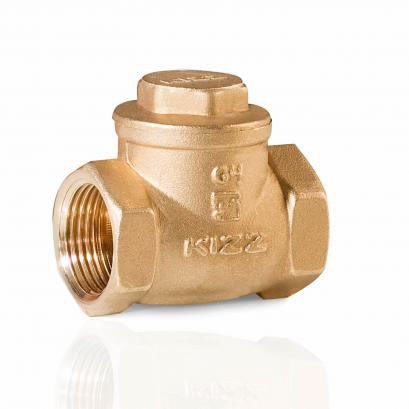

شیرهای یکطرفه  (non return or check valves )
از شیرهای یکطرفه برای جلوگیری از بازگشت مایع یا گاز که به مقصد فرستاده شده استفاده می گردد. دلایل استفاده از آنها در صنعت و وسایل خانگی به شرح زیر می باشد:

• در منازل: روی ورودی آب را به طرف ساختمان قرار می دهند که در صورت قطع آب مقدار آبی که در وسائل خانگی و داخل لوله ها ذخیره شده به لوله اصلی باز نگردد.

• روی لوله ورودی آب گرمکن ها قرار می دهند که بر اثر قطع آب و یا شکستن لوله داخل ساختمان آب ذخیره شده در مخزن آب گرمکن خالی نشود. زیرا ممکن است کوره به کار ادامه دهد و باعث سوختن آب گرمکن گردد.

•  در پالایشگاه ها شیر یکطرفه را روی لوله خروجی تلمبه قرار می دهند که پس از انتقال مقدار لازم مواد نفتی، و بستن تلمبه یا خاموش شدن اضطراری تلمبه مواد ارسال شده نتواند برگردد زیرا در اثر برگشت علاوه بر هدر رفتن انرژی مصرف شده برای ارسال آن ممکن است طرف دریافت کننده مواد را نیز با کمبود فوری مواجه سازد از این مهمتر ممکن است فشار مایع برگشتی که از همان مسیر رفته معکوس شود و در نتیجه تلمبه گریز از مرکز را با سرعت فزاینده بچرخاند و سرعت آنقدر زیاد شود که تلمبه داغ شده از کار بیفتد و حتی منفجرشود .

طرز کار آنها به این صورت می باشد که فشار مایع یا گاز دریچه شیر را بلند می کند و باعث عبور مایع یا گاز می شود تا زمانی که فشار زیر دریچه بیشتر از فشار روی آن باشد، شیر باز می ماند و عبور مایع یا گاز ادامه می یابد. اگر به هر علتی فشار زیر دریچه کمتر از فشار روی آن شود، وزن خود دریچه و فشار موادی که قصد برگشتن دارند، باعث بسته شدن شیر و جلوگیری از برگشت مواد می شود.

شیرهای سوزنی (needle valves)
شیر سوزنی که اسم خود را از شکل دیسک و نشیمنگاه خود گرفته از لحاظ ساختمان و طرز کار جزو خانواده شیرهای کروی می باشد و با این شیرها می توان کنترل دقیق جریان سیال را به خصوص در لوله های باریک و ظریف برقرار کرد. ساختمان این شیر به گونه ایست که جریان به یک حفره کوچک هدایت می شود و پس از چرخش °90 به نوک یک مخروط هدایت می شود و همانگونه که از شکل پیداست جریان از بین این حفره و یک قطعه سوزنی شکل به خروجی راه می یابد. دیسک این نوع شیر از میله مخروطی شکل نازکی تشکیل شده که از داخل سوراخ مدور صفحه عبور می کند و جریان حرکت سیال را محدود می سازد. لازم به ذکر است که ساختمان این شیرها بیشتر در کاربراتورها به کار می رود. این نوع شیر از لحاظ ساختمان بسیار ظریف و تقریبا کوچک می باشد و به علت داشتن مکانیسم مورد اعتماد در عملیات حساس و دقیق به کار گرفته می شود. در آزمایشگاه های نفت یا پتروشیمی و وسایل ابزار دقیق کاربرد آن بسیار می باشد. قطر شیرهای سوزنی معمولا از 2 اینچ تجاوز نمی کند و شیر سوزنی را بیشتر در محل هایی به کار می برند که محدودیت لازم باشد و منظور از محدودیت یعنی تاخیر زمانی و تغییر آرام فشار است.

شير تخليه
شير تخليه كه بيشتر در ديگ هاي بخار تعبيه مي شوند و در پايين ترين قسمت ديگ نصب مي شوند و در صورت لزوم با استفاده از آن، رسوب و جرم و ديگر ناخالصي هايي كه ته نشين مي شوند، تخليه مي كنند.

شير سه راهه دستي  (cross globe valve)
هدف از كاربرد اين نوع شيرها، كنترل كردن درجه حرارت سيال خروجي از شير سه راهه مخلوط كننده است که همواره دو راه را به هم مرتبط مي كند. اين شير مي تواند در يك مسير اصلي نصب شود و طرف سوم آن به يك انشعاب وصل گردد و توسط آن مي توان ميزان عبور آب به انشعاب را تنظيم كرد. عملكرد شيرهاي سه راهه مخلوط كننده و تقسيم كننده با يكديگر تفاوت دارد. در شيرهاي سه راهه مخلوط كننده، دو جريان با يكديگر مخلوط مي شوند و يك جريان مشترك را به وجود مي آورند. در حالي كه در شيرهاي سه راهه تقسيم كننده يا كنار گذر جريان، براي كنترل كردن درجه حرارت، يك جريان سيال به دو قسمت تقسيم مي گردد. در برخي از كار بري ها (مثلا كنترل برج خنك كن) بايد در عوض شير مخلوط كننده، از شير كنار گذر يا تقسيم كننده استفاده شود.
شير شلنگي (hose valve )
اين شيرها براي آبياری باغچه و فضاي سبز به كار مي رود و در قطرهای 2/1 ,4/3 و 1 اينچ ساخته مي شود.
شير آب نما (water gauge valve )
اين شيرها در آب نماهاي شيشه اي براي قطع و وصل ارتباط آب و آب نما به كار مي روند.

شيرهای خاص (SPECIAL PURPOSE VALVES)

در برخي از كاربري ها، از شيرهاي خاص استفاده مي شود، مثلا چهار راهه براي گردش آب در حلقه ديگ. يك نوع از شيرهاي چهار راهه نيز به عنوان شير تبديل وضعيت در سيستم سرمايش به كار برده مي شود. با استفاده از نوع شير در سيستم هاي پمپ حرارتي، نقش تبخير كننده (EVAPORATOR) با چگالنده (CONDENSER) تعويض مي گردد. شيرهاي شناور نوع ديگري از شيرهاي خاص هستند كه براي تغذيه آب به يك مخزن با يك منبع و يا در موارد خاص به عنوان شير تغذيه ديگ به كار برده مي شوند.
