منبع آب، کویلی، دو جداره

نکات مهم انتخاب انواع منبع آب، کویلی و دوجداره:

منبع کویلی و منبع دوجداره از مهمترین تجهیزات تامین آبگرم مصرفی و بهداشتی در انواع ساختمانها به شمار می آیند. در ساخت منابع آبگرم کویلی ، دوجداره ، انبساط و ذخیره آب سرد مصرفی، معمولا از ورق فولادی دارای پوشش آبکاری گالوانیزه (ورق گالوانیزه) و بعضا در صنایع غذایی و دارویی از ورق استیل استفاده می گردد.

محاسبه و تعیین ضخامت صحیح ورق فولادی مورد استفاده در ساخت انواع منبع آب گرم کویلی، منبع دوجداره، منبع ذخیره سوخت و... بر اساس فشار کار (فشار آب درون منبع) و همچنین استانداردهای بین المللی مخازن تحت فشار، بسیار مهم است.

از عوامل دیگری که در تعیین ضخامت مناسب ورق مورد استفاده در ساخت منبع آب گرم کویلی و منبع دوجداره حائز اهمیت است، می توان به دمای کاری (دمای سیال داخل منبع) و ضریب خوردگی آب مورد استفاده در منبع اشاره نمود.

طبق جداول و استانداردهای مهندسی، دمای آب گرم بهداشتی مورد استفاده در ساختمان ها معمولا بین 50 تا حداکثر 60 درجه سانتیگراد است. بنابراین دمای آب گرم بهداشتی ذخیره شده در منبع کویلی یا منبع دوجداره آب گرم نباید کمتر از 50 درجه باشد. چنانچه دمای آب گرم درون منبع به کمتر از این دما برسد، باکتری سبز رنگ خاصی به نام "لژیونلا" که دمای مناسب رشد و تکثیر آن بین 25 تا 50 درجه سانتیگراد است، در منبع رشدخواهد کرد که این امر منجر به ایجاد هزینه اضافه شستشوی دوره ای منبع و حذف این باکتری مزاحم می شود.

انجام رنگ اپوکسي به ضخامت 140 ميکرون و يا زينکای سرد ( حتي در صورت استفاده از ورقهای گالوانيزه ) در محل جوشکاريها منابع آب گرم کویلی و دوجداره الزامي است.
درهنگام سفارش خرید منبع آب گرم کویلی و دوجداره، ذخیره سوخت، ذخیره آب سرد مصرفی و... به قطر و ابعاد منبع جهت امکان عبور از درب موتورخانه یا هر محدودیت فضایی دیگری تا محل نصب منبع، توجه کافی مبذول فرمائید.

برآورد ظرفیت منبع آبگرم کویلی یا دوجداره:

به منظور برآورد ظرفیت منبع آبگرم مورد نیاز ساختمان (منبع کویلی یا منبع دو جداره) با در نظر گرفتن تعداد واحدها، نوع کاربری ساختمان، ضریب تقاضا، ضریب همزمانی و ضریب مصرف بطور تقریبی برای هر واحد مسکونی بین 100 تا 200 لیتر ظرفیت منبع آبگرم  کویلی یا دوجداره در نظر گرفته می شود.

منبع دوجداره با ورق گالوانیزه گرم :

• منبع دوجداره جهت گرم نمودن آب گرم مصرفی مورد نیاز ساختمان در موتورخانه نصب می شود ،این منابع به صورت دو لایه یا اصطلاحاً دو جداره ساخته می شوند و بین دو جدار آن آب گرم دیگ موتور خانه جریان پیدا کرده و سبب گرم شدن آب سرد مصرفی ورودی به منبع اصلی می شود.

• در منبع دو جداره به علت فشار بیشتر بخش درونی منبع که ناشی از فشار آب شهر می باشد ، باید ضخامت ورق گالوانیزه جداره داخلی بیشتر از ضخامت ورق گالوانیزه جداره بیرونی که صرفا آب گرم دیگ در آن جریان می یابد، باشد.

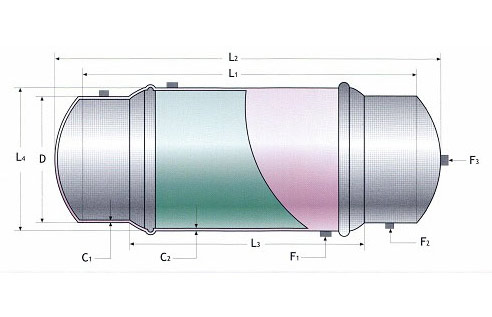

• ضخامت ورق منبع دوجداره را با دو عدد نشان میدهند ، بطور مثال منبع دو جداره  5-3 نشان دهنده این است که ضخامت جداره داخلی آن 5 میلی متر و ضخامت جداره خارجی آن 3 میلی متر می باشد.

• منابع دو جداره در ظرفیت های مختلف بر اساس نیاز ساختمانها از 300 لیتری تا 1500 لیتری ،بصورت خوابیده (یا افقی) ساخته و عرضه می شوند.


• از ویژگیهای مخازن دو جداره می توان به گرم کردن مقدار زیادی آب در مدت زمانی کوتاه حتی بدون استفاده از پمپ سیرکولاتور آب گرم دیگ موتورخانه اشاره نمود ، ( بدلیل جریان ثقلی آب گرم رفت و برگشت دیگ ) که این ویژگی آن را برای مکانهایی مانند آپارتمان های مسکونی، اداری، استخرهای شنا و کلیه اماکنی که نیاز به آب گرم قابل مصرف دارند مناسب می سازد.

• یکی از معایب منابع دوجداره این است که در هنگام بروز یک سوراخ یا نشتی کوچک معمولاً امکان تعمیر آن وجود ندارد و معمولا تعمیر اصولی اینگونه منابع سخت و دشوار است.



منبع کویلی و مزایای آن:

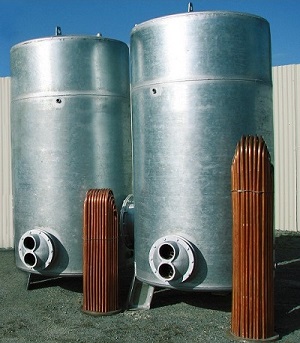

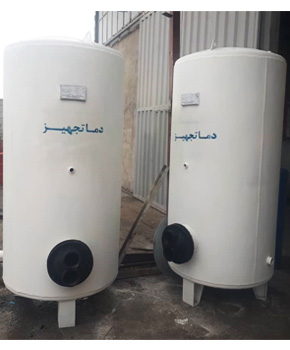

• منبع کویلی که در دو نوع ایستاده و افقی تولید می شوند در سیستم های گرمایش مرکزی ساختمان برای تولید آب گرم مصرفی و بهداشتی  از آب سرد ورودی به ساختمان  استفاده می شوند.
• مکانیزم عمل گرمایشی منابع کویلی استفاده از انرژی گرمایی آب گرم یا بخار  دیگ حرارت مرکزی ساختمان در کویل نصب شده درون منبع و انتقال این انرژی گرمایی به آب سرد ورودی در منبع کویلی (مانند مبدل حرارتی) جهت گرم نمودن آب سرد مصرفی و تولید آبگرم بهداشتی است.
• چنانچه پایینترین قسمت کویل منبع کویلی آبگرم افقی بالاتر از سطح کلکتور دیگ آبگرم موتورخانه باشد، تامین آبگرم مصرفی با منبع کویلدار افقی بدون استفاده از پمپ سیرکولاتور آبگرم قابل انجام است.
• جنس بدنه ی منابع کویلی معمولا از ورق گالوانیزه گرم می باشد ، اما در صورت استفاده از ورق سیاه ، جهت جلوگیری از زنگ زدن و اکسید شدن آن ، سطح داخلی منابع را با رنگ اپوکسی کاملاً پوشش می دهند.
• محاسبه حجم منبع کویلی آب گرم مورد نیاز، ضخامت و نوع ورق بدنه و عدسی ها، بررسی ابعادی منبع کویلی از نظر امکان ورود و نصب در موتورخانه ساختمان و همچنین تعیین نوع کویل و سطح تبادل حرارتی کویل مورد نیاز باید توسط کارشناسان و به دقت انجام گیرد.
• در مورد محاسبه سطح تبادل حرارتی کویل در منبع کویلی بعنوان یک قاعده کلی می توان گفت برای محاسبه مقدار سطح تبادل حرارتی کویل منبع، کل گرمای مورد نیاز منبع را (با توجه به حجم منبع و اختلاف دمای آب سرد ورودی و آب گرم خروجی از منبع) بر ضریب کلی انتقال حرارت (U جنس کویل منبع) ضرب در اختلاف دمای لگاریتمی آب ورودی و خروجی تقسیم می نمائیم.





•  برتری منابع کویل دار نسبت به منابع دوجداره ، آسودگی تعمیرات آن بدلیل تک جداره بودن ( در صورت نشت) ، سرعت بیشتر گرم کردن آب سرد منبع و همچنین راندمان بالاتر کاری بدلیل وجود کویل (یا مبدل حرارتی) در داخل آن می باشد.

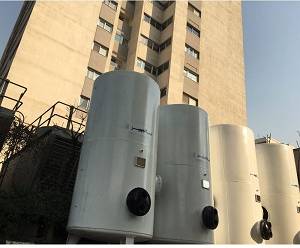

• منابع کویل دار نیز مانند انواع منابع دیگر در مدل های عمودی و افقی و بر اساس محاسبه و سفارش کارشناس پروژه جهت نصب در موتورخانه ی هتل ها ، بیمارستان ها ، مجتمع های مسکونی و اداری، کارخانجات، استخرها و ... ساخته و با گارانتی معتبر ارائه میشوند.

نکات اجرایی در مورد منابع :

A. نصب شير اطمينان (دما و فشار) برای کليه منابع توليد آب گرم مانند منابع کویلی و منابع دوجداره الزامي است.
B. امتداد لوله سر ريز آب از منبع انبساط باز در روی بام تا محل موتور خانه ساختمان الزامي است.
C. در صورت سوراخ شدن جدار داخلی منبع دو جداره و یا کویل آبگرم منبع آبگرم کویلی ساختمان، آب سیستم آبرسانی به سیستم گرمایش ساختمان نفوذ کرده و نتیجتاً آب از منبع انبساط باز در پشت بام ساختمان سرریز می شود.
D. نصب لوله ونت مناسب تهویه برای کليه مخازن ذخيره گازوئيل الزامي است.

نمای لوله کشی شماتیک منبع آبگرم کویلی ایستاده:

امروزه منابع با توجه به کاربردهای فراوانی که دارند  از مواد مختلفی نظیر پلی اتیلن ، استنلس استیل ( فولاد ضد زنگ) ، ورقه های گالوانیزه ، فایبرگلاس و ... ساخته می شوند. به همین منظور در انتخاب هریک از منابع ذخیره مناسب موارد مهمی مانند نوع سیال نگهداری شونده ، دمای کار ، فشار کار ،نوع کاربری و.... را باید در نظر بگیریم تا از بروز مشکلات احتمالی جلوگیری کرده باشیم.
در این بخش به ارائه توضیحاتی در خصوص انواع منابع مورد استفاده در ساختمان از لحاظ نوع مواد تشکیل دهنده ، مزایا ، معایب ، موارد مصرف و کاربرد های آنها پرداخته ایم.
به طور کلی از منابع ذخیره و نگهداری، جهت ذخیره کردن و نگهداری مایعات مختلفی نظیر آب آشامیدنی ، آب گرم ، مواد شیمیایی (اسید ، باز و ...) ، مواد سوختنی (نفت ، گازوئیل و ...) انواع سیالات،انواع گرانول و ... برای مدت زمان طولانی استفاده می شود.

سفارش ساخت و گارانتی خرید منابع آب، کویلی و دوجداره :

• در گروه منبع آب، کویلی، دو جداره سایت مرجع دماتجهیز که اولین (از سال 1383) و پربیننده ترین سایت فروشگاهی دستگاه های سرمایش و گرمایش در خاورمیانه می باشد (طبق داده های سایت جهانی Alexa.com) می توانید با اندکی حوصله جهت مطالعه توضیحات خلاصه و جامع ارائه شده ، کالای مورد نظر خود را با مناسبترین قیمت (تضمین بهترین قیمت ها) و اطمینان خاطر از دریافت خدمات و گارانتی اصل و معتبر به راحتی خریداری فرمائید.
• در گروه منبع آب ، کویلی ، دوجداره سایت مرجع دماتجهیز ، اطلاعات فنی و قیمت صدها مدل و ظرفیت از منابع مذکور از برندهای معتبر داخلی و خارجی با گارانتی اصلی جهت بررسی و خرید شما کارشناسان و کارفرمایان محترم ارائه گردیده است.

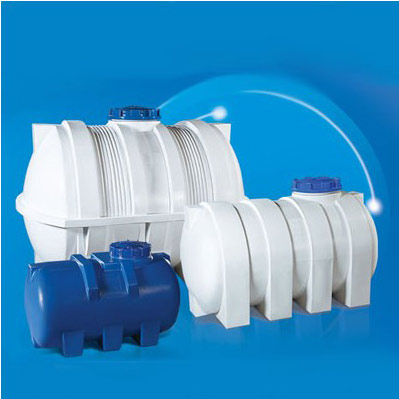

منابع ذخیره و نگهداری با جنس پلی اتیلن:

1. مواد پلی اتیلن از ترموپلاستیک با رده ی کیفی بالایی تشکیل شده است و علاوه بر اینکه برای انسان کاملاً بی ضرر بوده ،منابع و مخازن تولید شده از این جنس قابلیت نگهداری مواد خوراکی را نیز دارا می باشند، همچنین در برابرصدمات فیزیکی و شیمیایی بسیار مقاوم می باشند.
2. بطور کلی منابع ذخیره از جنس پلی اتیلن در دو نوع عمودی و افقی تولید می شوند،همچنین منابع عمودی و افقی در ابعاد و اندازه های مختلف و بعضاً جهت جایگیری منبع در فضاهای مختلفی با اشکال هندسی متنوعی به مرحله ی تولید می رسند.
3. همچنین منابع ذخیره و نگهداری پلی اتیلن در انواع منبع بی رنگ ، منبع یک لایه ، منبع دو لایه ، منبع سه لایه و منبع چهار لایه ، منبع فوم دار ، منبع ضد باکتری و ... تولید می شوند ، و هریک برای شرایط خاصی تعریف شده اند.
4. منابع ذخیره پلی اتیلن دارای مزایای فراوانی می باشند که به طور خلاصه می توان به قیمت مناسب ، بهداشتی بودن، مقاوم در برابر شرایط آب و هوایی مختلف ، وزن نسبی سبک ، بدون نشتی، قابلیت افزایش ظرفیت با اتصال چند منبع به یکدیگر ، نصب و نگهداری آسان و ... اشاره نمود.
5. منابع ذخیره پلی اتیلن بهترین گزینه جهت نگهداری و حمل ونقل آب آشامیدنی می باشند به طوری که هیج تغییری در بو و مزه ی آب منبع احساس نشود.
6. همچنین منابع ذخیره پلی اتیلنجهت نگهداری اکثر فرآورده های شیمیایی مناسب می باشند.
7. طول عمر منبع پلی اتیلنی در دمای 20 درجه سانتی گراد به 50 سال می رسد.
8. این مخازن با توجه به اینکه از مواد پلی اتیلنی ساخته شده اند از 45+ تا 50-  درجه سانتی گراد در بلند مدت قابلیت تحمل گرما و سرما را دارند و در مناطق کوهستانی بعلت دو جداره بودن مخزن و خاصیت عایق حرارتی پلی اتیلن ، عملکرد این مخازن نسبت به انواع دیگر آن دارای سازگاری بیشتری است.
9. لایه فوم موجود در مدلهای فوم دار بر خی از منابع پلی اتیلن باعث سبکی مخزن و جلوگیری از هدر رفتن گرما از طریق دیواره و ثابت ماندن دمای مایعات درون آن می گردد.
10. منابع پلی اتیلن از لحاظ وزن و قیم به مراتب از مخازن استنلس استیل و فایبرگلاس مناسبتر می باشند.
11. مخازن بی رنگ به علت شفافیتی که دارد حتی امکان مشاهده سطح سیال داخل آن را توسط کاربر امکانپذیر می نمایند.
12. مخازن ذخیره پلی اتیلینی را می توان در صورت نیاز بارها جابجا نمود و در مناطق مختلف از آن استفاده نمود.
13. لایه ضد نفوذ نورخورشید موجود در مخازن پلی اتیلن افقی تا سه و چهار لایه از رشد جلبک ها جلو گیری می نماید.
14. مخازن پلی اتیلنی به علت داشتن خواص بسیار مطلوب ضد خوردگی بهترین گزینه برای نگهداری مواد خورنده نظیر اسید ها و ترکیبات فعال شیمیایی هستند.
15. پلی اتیلن ماده ای است که که از لحاظ شیمیایی غیر فعال بوده و با مواد دیگر واکنش نشان نمی دهد.
16. این خصوصیت سبب می گردد تا برای نگهداری مواردی نظیر آب آشامیدنی که مسائل بهداشتی و زیست محیطی، عدم تغییر بو ،عدم تغییر مزه و شاخص های دیگر آن در طولانی مدت از اهمیت خاصی برخوردار است،مخازن پلی اتیلنی بهترین گزینه می باشد.

چنانچه از منبع های پلی اتیلن جهت نگهداری و ذخیره آب آشامیدنی استفاده می نمایید، جهت جلوگیری از رشد جلبک لطفا به نکات زیر توجه فرمایید :

• منابع بی رنگ و تک لایه جهت ذخیره آب در فضای سرپوشیده مناسب می باشند.

• منابع دو لایه بدون فوم عایق جهت ذخیره آب در فضای باز در مناطق معتدل مناسب می باشند.

• منابع سه لایه و چهار لایه فوم دار جهت ذخیره آب در فضای باز در مناطق گرمسیر و سردسیر مناسب می باشند.

در هنگام استفاده از منبع با جنس پلی اتیلن جهت نگهداری هرگونه سیالی نکات زیر زیر را رعایت کنید :

• از نگهداری مایعات با دمای بیش از 60 درجه سانتی گراد در مخازن خودداری نمایید.

• نصب اتصالات ورودی و خروجی مخازن توسط نمایندگان فروش یا با راهنمایی آن ها انجام شود.

•  از برخورد اشیای نوک تیز و اعمال بار متمرکز به بدنه مخازن جلوگیری نمایید.

• مخازن را در محلی قرار دهید که کاملا قابل دسترسی ، قابل بازدید ،کنترل و نگهداری باشند.

• توجه: اتصالات را بیش از حد سفت نکنید چرا که سفت نمودن بیش از حد اتصالات موجب آسیب رساندن به مخزن می گردد. (در حد آب بند ی کافی میباشد)

1Gal .(am.) = 3.785 Lit هر فوت از طول لوله 3/8 اينچ = 0.0982 Ft.² 1M3= 35.315Ft3 هر فوت از طول لوله 1/2 اينچ = 0.1309 Ft.² 1Atm=14.7P.S.I متر ارتفاع ستون آب1Atm.=10.33

4BTU=1K cal
