منبع تحت فشار

منبع تحت فشار یکی از مهم ترین اجزاء در سیستم گرمایشی می باشد. منابع تحت فشار موجب تثبیت سطح فشار آب در ساختمان می گردند و به مخازن دیافراگمی نیز معروف می باشند. هنگام خرید منبع تحت فشار باید به نکاتی از قبیل نوع منبع تحت فشار، حجم، ابعاد، جنس، فشار کار و... توجه نمائید.
در ادامه همراه ما باشید تا شما را با مشخصات فنی، برند و قیمت منبع تحت فشار و...آشنا کنیم!

نحوه انتخاب و خرید منبع تحت فشار

در یک سیستم آبرسانی، پمپ، پیش از منبع در سیستم قرار میگیرد و در زمانی که هیچ شیر آبی باز نیست و آب مصرف نمیشود، پمپ شروع به پمپاژ آب به سمت منبع کرده تا جایی که فشار درون منبع با فشار ایجاد شده توسط پمپ به تعادل برسد و در این نقطه کلید فشار (Pressure Switch) پمپ را خاموش میکند و اینجاست که فشار هوای تزریق شده به مخزن کار خود را آغاز میکند، بدین گونه که اگر در یکی از طبقات کسی شیر آب را باز کند، آب با همان فشاری که با خروج مستقیم از پمپ انتظار میرود از منبع به شیر خروجی میرود بدون اینکه سیستم پمپ آب روشن شود.

منبع تحت فشار موجب آبرسانی هرچه بهتر و آسان تر می شود و از سرعت و کارکرد غیر ضروری الکتروموتور پمپ جلوگیری می نماید.

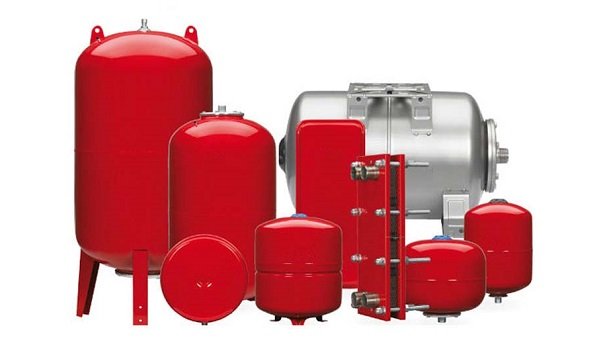

انواع منبع تحت فشار

نحوه عملکرد منبع تحت فشار

نوع عملکرد منبع تحت فشار به صورتی است که یک تیوپ در داخل منبع تحت فشار قرار دارد، با گاز نیتروژن یا هوا داخل منبع و فضای پشت تیوپ را پر می کنند و در اثر فشار این هوای فشرده پشت تیوپ آب درون لوله ها با فشار کافی جریان می یابد. این تیوپ میان منبع فلزی و فلنج محکم شده و موجب آب بندی منبع تحت فشار نیز می گردد. با استارت پمپ ، آب پر فشار ضمن تامین جریان آب مصرفی یعد از بستن شیر توسط مصرف کننده تا زمان رسیدن فشار داخل لوله ها و منبع تحت فشار به فشار ماکسیمم به پمپاژ ادامه می‌دهد. اگر مصرف کننده دیگری شیر آب را باز کند اگر میزان آبی که نیاز دارد کم باشد و خروج آب ذخیره شده در منبع تحت فشار باعث رسیدن فشار داخل شبکه به فشار مینیمم نگردد پمپ روشن نخواهد شد. حال اگر میزان آب مصرف شده باعث افت فشار مثلا تا نقطه مینیمم گردد ، جریان برق پمپ به کمک فشارسنج برقرار شده و پمپ استارت خواهد خورد.

مزایای استفاده از منبع تحت فشار

  • کاهش هزینه برق مصرفی
  • کاهش استهلاک پمپ
  • مهار ضربات مکانیکی ناشی از روشن خاموش شدن پمپ (ضربه قوچ)
  • کاهش استهلاک شبکه آبرسانی ساختمان

شرایط نگهداری منبع تحت فشار

  • فشار ماکسیمم و مینیمم تنظیم شده برای پمپ باید متناسب با فشار کار ماکسیمم و فشار اولیه منبع تحت فشار باشد.
  • با استفاده از لرزه گیر از منبع در برابر ضربات چکشی آب محافظت کنید.
  • پیشنهاد می شود قبل از مخزن ذخیره و پمپ حتما از فیلترهایی استفاده کنید که ذرات سنگین موجود در آب  را جدا کند زیرا ورود این ذرات به منبع تحت فشار آسبیب می رساند و طول عمر آن را کاهش می دهد.

انواع منبع تحت فشار

  • منبع دیافراگمی: یک منبع ذخیره سازی آب است که دارای یک پرده منعطف و کشسان دیافراگم مانند در داخل منبع است و امکان ایجاد فشار مشخص و ثابت در جریان آب را به وجود می آورد. یک منبع معمولی در نظر بگیرید که بخشی از داخل آن توسط یک لایه نازک پلاستیکی و منعطف پوشش داده شده است. این ناحیه نسبت به آب نفوذ ناپذیر است و در ایجاد فشار و همچنین ایجاد خلاء به هنگام تخلیه آب از داخل منبع نقش دارد. هوای فشرده در مخزن دیافراگمی باعث فشار به آب و هدایت آن به داخل لوله های آبرسانی می شود. این مخزن دیافراگمی به عنوان مخزن دیافراگمی پمپ آب و مخزن دیافراگمی بوستر پمپ استفاده می گردد.
    در مواردی که لایه دیافراگم یا تیوب درون منبع تحت فشار وجود ندارد، برای جلوگیری از حل شدن هوا در آب و کاهش فشار آب منبع، از گاز نیتروژن که در آب حل نمی شود جهت تامین فشار متقابل در منبع تحت فشار استفاده می گردد.
  • منبع تیوپی: دارای یک تیوپ لاستیکی هستند که مخزن را به دو بخش تقسیم می کند. در فضای بیرون تیوپ لایه هوا و یا گاز تحت فشار وجود داشته و درون آن توسط آب در گردش موجود در سیستم گرمایشی پر می شود. در زمانی که داخل تیوپ که با آب منبسط شده پر شده است، تحت فشار آب زیادی قرار گیرد، تیوپ لاستیکی را به افزایش حجم می یابد و زمانی که این فشار بیش از آستانه تحمل بخش گازی باشد سیستم وارد عمل شده و با باز کردن شیر خروجی آب اضافی خارج شده تا فشار درون مخزن مجددا به حد نرمال اولیه باز گردد.

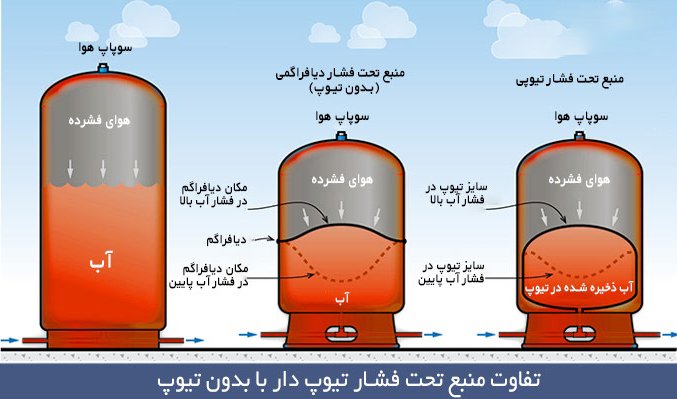

تفاوت منبع تحت فشار تیوپی

مزایای استفاده از منبع دیافراگمی

  • این تجهیز از ایجاد ضربه قوچ در سیستم آبرسانی جلوگیری می کند.
  • به طور مستقیم بر بهبود عملکرد پمپ آب و انتقال آب نقش دارد
  • زمان استفاده از پمپ آب در مجتمع های مسکونی را کاهش می دهد
  • مصرف انرژی با توجه به پایین آمدن ساعت کاری پمپ، کاهش می یابد.
  • طول عمر پمپ آب را به دلیل حفظ جریان پیوسته افزایش می دهد.

از منبع دیافراگمی کجا استفاده می‌شود؟

لازم به ذکر است که بعضی از خصوصیات و ویژگی های این منبع باعث استفاده گسترده از آن در پروژه های مسکونی ساده تا پروژه های عظیم و گسترده صنعتی می‌شود
به طور مثال :

  • حفظ فشار آب در طبقه های فوقانی در مجتمع های مسکونی بزرگ
  • استفاده در کنار پمپ آب به منظور کاهش مصرف انرژی
  • استفاده از پمپ های با اندازه های مختلف در پروژه های صنعتی و پالایشگاهی
  • و....

محاسبه ظرفیت تقریبی منبع تحت فشار

در محاسبه ظرفیت منبع تحت فشار به ازای هر واحد در یک ساختمان 10 لیتر در نظر گرفته می‌شود، به طور مثال اگر ساختمانی 8 واحد داشته باشد به ازای هر واحد آن 10 لیتر و در نهایت منبع را با ظرفیت 80 لیتر انتخاب میکنیم.
اما لازم به ذکر است که این معادله برای محاسبه "تقریبی" ظرفیت منبع تحت فشار برای مکان مورد نظر شماست. پیشنهاد می شود برای مشاوره و محاسبه دقیق ظرفیت منبع تحت فشار مورد نظر خود با کارشناسان بخش گرمایش و موتورخانه مجموعه تخصصی دماتجهیز تماس بگیرید.

خرید منبع تحت فشار

قبل از خرید در نظر داشته باشید که موقع نصب منبع آب تحت فشار حتما فشار باد اولیه را حداکثر ده درصد کمتر از فشار استارت پمپ تنظیم کنید. در منبع های بدون درجه داشتن مانومتر دستی موقع نصب از الزامات کار است.

جهت انتخاب و خرید آسان منبع تحت فشار، ابتدا باید محل قرارگیری و ابعاد مورد نظر را تعیین کنید. در سایت مجموعه تخصصی دماتجهیز، اطلاعات فنی انواع منبع تحت فشار از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

قیمت منبع تحت فشار

باید در نظر داشت که هرچه مخزن تحت فشار حجم آب ذخیره بیشتری داشته باشد یعنی بزرگتر باشد، تعداد دفعات استارت و استاپ پمپ کاهش یافته که باعث افزایش عمر پمپ ، مخزن تحت فشار و همچنین کاهش مصرف برق می گردد.
منبع تحت فشار با توجه به نوع کاربری و ظرفیتی که مد نظر خریدار است از مدل ها با قیمت های متفاوتی برخوردار است، لازم به ذکر است کلیه منابع تحت فشار ارائه شده در سایت مجموعه دماتجهیز دارای قیمت مناسب بوده و تخفیف‌های مورد نظر مصرف کنندگان در این قیمت‌ها لحاظ گردیده است.

خرید اقساطی منبع تحت فشار

مجموعه دماتجهیز جهت سهولت شما مشتریان عزیز، امکان فروش اقساطی را فراهم نموده است. شما می توانید جهت خرید اقساطی منبع تحت فشار به صفحه خرید اقساطی مراجعه نمایید.

عوامل تاثیرگذار بر محاسبه حجم منبع تحت فشار

  1. حداکثر دمای مورد نیاز
  2. حداکثر فشار مورد نیاز
  3. حجم آب در گردش درسیستم گرمایشی، که با توجه به مساحت سیستم گرمایشی مشخص می شود.

محاسبه حجم منبع تحت فشار

محاسبه حجم در منبع تحت فشار به نوع منبع بستگی دارد و در دو نوع منبع قابل تنظیم و دیافراگمی متفاوت خواهد بود.

روش محاسبه حجم منبع قابل تنظیم (پیشنهادی)

برای محاسبه حجم منبع قابل تنظیم می توانید از فرمول زیر استفاده کنید:
Vt=(0.00041*T-0.0466) *Vs/((Pa/Pf)-(Pa/Po))

در این رابطه حروف Vt بیان کننده حجم مورد نیاز خواهد بود.

Vs =حجم آب موجود در سیستم گرمایشی است و بر حسب گالن تعریف شده است

 T= میانگین دمای سیستم گرمایش شما است که بر حسب فارنهایت می باشد

Pa= فشار هوای موجود در مکان نصب منبع بوده و بر حسب پوند بر اینچ می باشد.

Pf =فشار وارده بر سیستم پس از پر شدن آب داخل مخزن می باشد و بر حسب پوند بر اینچ بیان می شود.

 Po= حداکثر فشار وارده به مخزن پس از رسیدن آب به حداکثر دما و افزایش حجم بوده و بر حسب پوند بر اینچ در نظر گرفته می شود.

روش محاسبه حجم منبع تحت فشار تیوپی (پیشنهادی)

حجم منبع تیوپی از طریق فرمول زیر محاسبه می شود:

Vt=(0.00041*T-0.0466) *Vs/(1-(Pf/Po))

در این رابطه حرف Vt بیان کننده حجم منبع تحت فشار تیوپی مورد نیاز شما از رابطه است.

T= میانگین دمای سیستم گرمایشی شما بر حسب درجه فارنهایت می باشد.

Pf= فشار موجود در مخزن هنگام پر شدن از آب می باشد و بر حسب پوند بر اینچ در نظر گرفته می شود.

Po= نیز حداکثر فشار وارد شده به مخزن پس از رسیدن آب به حداکثر دما و افزایش حجم آب موجود در سیستم گرمایشی بوده و بر حسب پوند بر اینچ در نظر گرفته می شود.

کاربر گرامی

  • ضمن تشکر از جنابعالی جهت اطمینانی که به نظرات فنی کارشناسان فروش دماتجهیز دارید، لازم به ذکر است اصولا" تعیین وانتخاب برند محصول مورد نظر براساس سابقه، قدرت برند، خدمات و قیمت محصول نهایتا توسط خریدار تعیین میگردد. اما در منبع های تحت فشار، اغلب کاربران و خریداران برند پرفروشی مانند زیلمت یا HTM را با توجه به کیفیت، قیمت و خدمات بعد از فروش آنها انتخاب و خرید می‌نمایند
  • چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم گیری برای خرید انواع منبع تحت فشار مورد نیاز دارید، می توانید پس از تماس با مجموعه دماتجهیز و شماره های داخلی 107 - 108 - 121 - 122، از کارشناسان فروش بخش تجهیزات گرمایشی و موتورخانه مشاوره بگیرید و سوالات خود را مطرح نمایید.
