منبع کویلی

اگر جهت تأمین آبگرم مصرفی ساختمان قصد خرید منبع کویلی را دارید و نمی‌دانید دقیقا چه حجم و برندی از منبع کویل‌دار مناسب نیاز شماست، در‌ ادامه مطالبی درمورد نحوه انتخاب، تعیین ظرفیت و لیست قیمت منبع کویلی ارائه شده است.

راهنمای تخصصی انتخاب و قیمت خرید منبع کویلی

منبع کویلی یا منبع آبگرم کویل دار از یک مخزن استوانه‌ای گالوانیزه بهمراه مجموعه‌ای از چند ردیف لوله‌ی مسی یا کویل تشکیل شده است. منبع آب گرم کویلی در دو نوع افقی و عمودی (ایستاده) با ظرفیت‌های مختلف بین 300 الی 6000 لیتر تولید می‌شود.

در منابع کویل‌دار، آب سرد ورودی با قرار گرفتن در مخزن گالوانیزه و مجاورت آب گرمِ بویلر که از درون کویل منبع عبور داده می شود، گرم می‌گردد. به همین دلیل منبع آبگرم کویلی برای تأمین آبگرم مصرفی ساختمان‌‌ها و صنایع مختلف بصورت گسترده مورد استفاده قرار می‌گیرد.

منبع کویلی آبگرم دارای دو لوله ورودی و دو لوله خروجی آب است که یک جفت از آن‌ها برای مخزن استوانه‌ای و یک جفت دیگر برای کویل‌های مسی استفاده می‌شود. همچنین منابع کویلی بدلیل استفاده از سطوح بالای تبادل حرارت کویل مسی نسبت به منابع دوجداره، بازدهی و سرعت تأمین آبگرم بالاتری دارند.

منابع کویلی با راندمان و بهره‌وری بالا، نگهداری و شست‌وشوی آسان، قابلیت نصب بصورت افقی یا عمودی (براساس نیاز کاربری) و دوام طولانی، دارای مزیت بیشتری نسبت به منابع دوجداره هستند.

تفاوت اصلی منبع کویلی با منبع دوجداره در ساختار داخلی آن‌ها است. در منابع دوجداره دو مخزن استوانه‌ای داخل یکدیگر قرار دارند، اما در منبع کویل‌دار یک مخزن اصلی با تعدای کویل یا لوله‌های مسی برای انتقال حرارت بین آب سرد ورودی و آبگرم درون کویل وجود دارد.

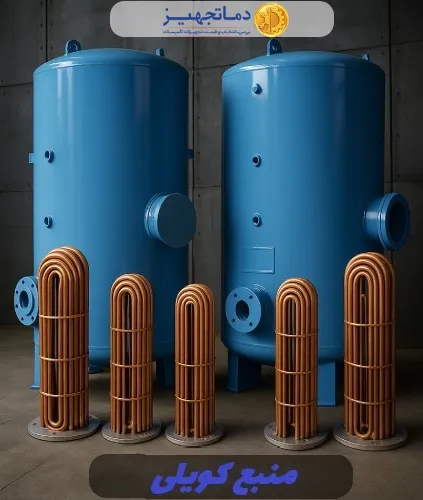

قیمت خرید منبع کویلی

دمـاتجهیـز، راهنمـای تخصصی انتخـاب و قیمـت تجهیزات تهویـه و تاسیسـات (از سال ۱۳۸۳)

معرفی انواع منبع کویلی

منابع کویلی آبگرم از نظر محل قرارگیری، تعداد کویل، جنس مخزن و نوع سیال به چند دسته تقسیم می‌شوند که عبارتند از:

انواع منبع کویلی آب گرم از نظر محل قرارگیری

- منبع آبگرم کویلی افقی
- منبع کویلی آبگرم ایستاده (عمودی)

منابع کویلی آب گرم از نظر تعداد کویل

- منبع آبگرم کویلی تک کویل
- منبع آبگرم کویلی دو کویل

معرفی منبع آبگرم کویلی از نظر جنس مخزن

- منبع کویل‌دار با ورق گالوانیزه گرم
- منبع کویل دار با ورق فولادی سیاه

انواع منبع کویلی آب گرم از نظر سیال

- منبع کویلی آب به آب
- منبع کویلی بخار به آب

تفاوت بین منبع کویلی افقی و ایستاده

در منابع کویلی افقی مخزن بصورت افقی یا خوابیده طراحی شده و دارای قابلیت بهره‌مندی از کویل با ابعاد و طول بیشتری هستند. از این رو استفاده از این نوع از منابع آبگرم در مواردی که محدودیت فضایی دارند، مناسب نیست.

منابع کویل‌دار ایستاده یا عمودی برخلاف نوع افقی آن‌ها دارای مخزنی به‌شکل ایستاده بوده و بدلیل اشغال فضای کم در مواردی که محدودیت فضایی دارند بصورت ایستاده، مورد استفاده قرار می‌گیرند. و بدلیل اینکه در داخل این نوع از منابع آب‌گرم نمی‌توان کویل‌های بزرگی را قرار داد، این نوع از منابع کویلی دارای کویل های کوتاه تر ولی با تعداد ردیف های کویل بیشتری برخوردارند.

اقتصادی ‌ترین و جدیدترین لیست قیمت منبع کویلی آذر 1404

کاربران گرامی، در این بخش می‌توانید جدیدترین لیست قیمت منبع کویلی آذر 1404 را از برندهای معتبر و پرفروشی نظیر دماتجهیز، آراز صنعت و خزر بویلر مشاهده کنید و از قیمت‌های اقتصادی با تخفیف‌های ویژه بهره‌مند شوید.

در جدول زیر نوع، ظرفیت و قیمت انواع منبع کویلی افقی و ایستاده با چندین ظرفیت مختلف از هر برند ارائه شده است.

توصیه می‌شود که پیش از خرید منبع کویل دار آبگرم برای اطلاع از قیمت مناسب، دریافت مشخصات فنی و بهره‌مندی از مشاوره تخصصی رایگان با کارشناسان فنی مجموعه تخصصی دماتجهیز تماس بگیرید.

در جدول مشخصات فنی زیر لیست انواع منابع کویل‌دار ایستاده و افقی چندین برند بهمراه ظرفیت منبع و قیمت آنها ارائه شده است.

برند منبع کویلی	نوع	ظرفیت منبع کویلی (lit)	قیمت (تومان)
دماتجهیز	افقی	2000-300	از 21/000/000 تا 103/300/000
دماتجهیز	ایستاده	6000-400	از 28/700/000 تا 148/700/000
خزر بویلر	ایستاده	5000-1000	تماس بگیرید
آرازصنعت	ایستاده	2500-3000	تماس بگیرید

برآورد ظرفیت منبع آبگرم کویلی یا دوجداره

به منظور برآورد ظرفیت منبع آبگرم مورد نیاز ساختمان (منبع کویلی یا منبع دو جداره) با در نظر گرفتن تعداد واحدها، نوع کاربری ساختمان، ضریب تقاضا، ضریب همزمانی و ضریب مصرف به طور تقریبی برای هر واحد مسکونی بین 100 تا 200 لیتر ظرفیت منبع آبگرم کویلی یا دوجداره در نظر گرفته می شود.

حجم منبع آبگرم مصرفی برای محاسبات سریع و سرانگشتی
نوع ساختمان	حجم منبع به لیتر
برگرفته از کتاب محاسبات تاسیسات ساختمان
منازل مسکونی تا پنج نفر سکنه	189 - 283.5
منازل مسکونی تا پنج نفر سکنه	472.5
مجتمع ساختمان‌های آپارتمانی با مخزن مشترک	189 برای هر واحد آپارتمانی
بیمارستان هر تخت	46
مدارس (به ازای هر دانش آموز)	1 - 2
ادارات (به ازای هر کارمند)	4.7
کارخانجات در صورت داشتن دوش (به ازای هر کارگر)	28.3

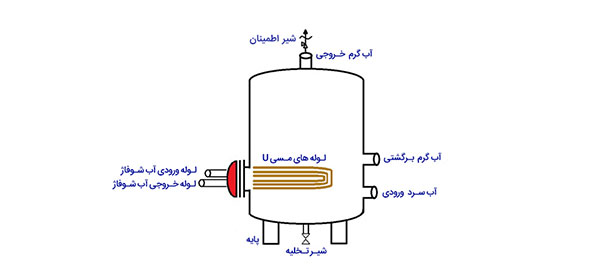

اجزای اصلی منبع کویلی

اگر قصد انتخاب و خرید منبع آب‌گرم کویلی را دارید، بهتر است در نظر داشته باشید که این منبع بخش هایی مانند مخزن اصلی، کویل، شیر اطمینان (دما و فشار)، پایه‌ها و شیر تخلیه تشکیل شده‌ است که به‌شرح زیر هستند.

مخزن ذخیره

اصلی‌ترین منبع کویلی آبگرم مخزن استوانه‌ای شکل است که معمولاً از جنس گالوانیزه گرم (بهتر است گالوانیزه گرم منگنز دار باشد) مقاوم در برابر فشار، خوردگی و رسوب ساخته می‌شود. وظیفه‌ی این مخزن نگهداری از حجم آب و کویل‌های مسی در داخل آن است.

کویل

یکی دیگر از اجزا اصلی منبع آب گرم کویل دار، کویل آن بوده که از تعدادی لوله مسی U شکل با ضخامت و قطر مناسب که بطور مرتب و دسته‌بندی شده کنارهم قرار گرفته اند، تشکیل شده است.

کویل‌های موجود در منابع کویلی وظیفه‌ی انتقال حرارت از آب گرم دریافت شده از دیگ آب گرم به آب سرد ورودی به مخزن را برعهده دارند.

شیراطمینان (دما و فشار)

بطورکلی وظیفه‌ی شیرهای اطمینان کنترل، کاهش و جلوگیری از ایجاد فشار بیش از حد در تجهیزات و مخازن بسته مانند منبع کویل‌دار است که موجب ثبات فشار سیال مربوطه نیز می‌گردند. استفاده از شیر اطمینان دماو فشار روی تمامی منابع و مخازن بسته از نظر مقررات ملی و استاندار های پذیرفته شده کاملا الزامی است.

شیر تخلیه

در قسمت پایینی منبع کویلی قطعه‌ای به‌نام شیر تخلیه قرار دارد که برای تخلیه‌ی کامل آب منبع در زمان تعمیرات احتمالی، مورد استفاده قرار می‌گیرد.

اجزای منبع کویلی

کاربرد منبع کویلی آب گرم ایستاده و افقی

منابع کویلی بدلیل مزایای متعددی که دارند، بطور گسترده‌ای مورداستفاده قرار می‌گیرند.

از مزایا و کاربرد منبع کویلی آب گرم می‌توان به موارد زیر اشاره کرد:

پروژه‌های مسکونی، ادارات و ساختمان های تجاری
کارخانجات و کارگاه های تولیدی و صنعتی
کمپ های کارگری ( که دارای موتورخانه مرکزی باشند)
هتل ها و مدارس
استخر‌های شنا

مزایا منبع آب‌گرم کویلی

منبع آب‌گرم کویلی بعنوان یکی از تجهیزات تأسیسات کاربردی برای تأمین آبگرم مصرفی دارای مزایایی است که عبارتند از:

بدنه‌ای مستحکم و مقاوم در برابر شرایط محیطی با طول عمر بالا
راندمان بالاتر کاری بدلیل وجود کویل (یا مبدل حرارتی) در داخل آن
آسودگی تعمیرات منبع کویل دار به‌دلیل تک جداره بودن (در صورت نشت)
سرعت بیشتر گرم کردن آب درون منبع بدلیل استفاده از کویل گرمایشی مسی با سطوح انتقال حرارت کافی

نکته: جنس بدنه‌ی منابع کویلی بهتر است از ورق گالوانیزه گرم منکنز دار باشد ولی در صورت استفاده از ورق سیاه جهت جلوگیری از زنگ زدن و اکسید شدن آن، سطح داخلی منابع را با رنگ اپوکسی یا زینکای سرد به ضخامت 140 میکرون کاملاً پوشش می‌دهند.

دمـاتجهیــز؛ راهنمای انتخاب و خرید تجهیزات تهویه و تأسیسات (از سال ۱۳۸۳)

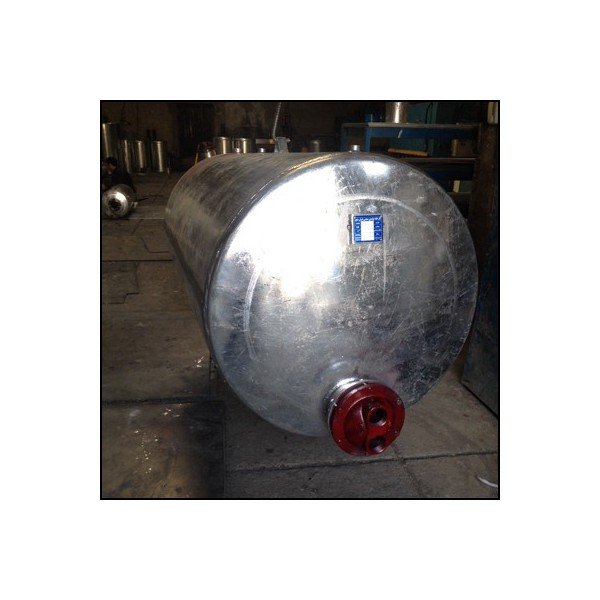

مزایای انواع منبع کویلی

نکات فنی لازم در انتخاب منبع کویل دار آبگرم

در زمان انتخاب انواع منبع آبگرم کویلی باید به نکات فنی و مهمی توجه نمود که عبارتند از:

در منابع آبگرم کویلی با ظرفیت بالاتر از 1500 لیتر (در صورت سفارش خریدار)، دریچه‌ی دایره شکلی که دریچه آدم رو نامیده می‌شود، جهت دسترسی به داخل مخزن و بمنظور سرویس‌های احتمالی مانند اپوکسی یا زینکای سرد روی محل های جوشکاری در بدنه داخل مخزن تعبیه می‌گردد.
هر دستگاه منبع آب گرم کویل‌دار برای استحکام و استقرار مناسب، باید دارای پایه مناسب از جنس فولاد ضد زنگ باشد.
بوشن‌های لازم جهت خروجی آبگرم مصرفی، ورودی آب، تخلیه، ترمومتر، ترموکوپل شیر ترموستاتیک، فشارسنج و شیر اطمینان روی منبع کویلی با جوشکاری نصب شوند.
بعد از تمیزکاری جداره داخلی منبع، دو لایه رنگ اپوکسی مخصوص یا زینکای سرد روی محل جوشکاری ها از داخل زده شود و روی بدنه بیرونی بعد از ضد زنگ زدن، از رنگ روغنی استفاده گردد.
ساخت کویل مسی براساس استانداردهای ASMEو BS انجام شده باشد.
برای سهولت در جابجایی دستگاه، هر منبع کویلی دارای دو محل اتصال قلاب مخصوص باشد.
برای ساخت کویل‌ها معمولاً از لوله‌های مسی به قطرهای 3.4 اینچ و یا 7.8 اینچ استفاده می‌شود.
عدسی منبع کویل دار از جنس فولاد آلیاژی و حتماً لبه‌دار شده اجرا گردد.
چنانچه پایین‌ترین قسمت کویل منبع کویلی آبگرم افقی بالاتر از سطح کلکتور دیگ آبگرم موتورخانه باشد، تأمین آبگرم مصرفی با منبع کویل دار افقی بدون استفاده از پمپ سیرکولاتور آبگرم نیز قابل انجام است.

طرزکار منبع کویل دار آبگرم

منبع کویل دار یک مخزن برای تأمین و نگهداری آب گرم مصرفی و بهداشتی موردنیاز در ساختمان‌ها و صنایع است. همچنین این منابع یک نوع مبدل حرارتی کویلی یا لوله‌ای محسوب می‌شوند که گرما را از طریق آب گرم کویل به آب سرد منبع منتقل نموده و سبب گرم شدن آب منبع و تأمین آبگرم مصرفی می‌گردند.

منبع کویل دار با روش غیرمستقیم، آب گرم مصرفی و بهداشتی موردنیاز در ساختمان‌ها را فراهم می‌نماید.

عملکرد منبع کویلی بدین صورت است که آب گرم یا بخار از بویلر وارد لوله‌های مسی (کویل) داخل منبع می‌شود. سپس با عبور این جریان دمای کویل‌ها بالا رفته و گرمای خود را به آب سردی که در مخزن وجود دارد، منتقل می‌کنند. بدین ترتیب بدون اینکه آب بویلر با آب مصرفی مخلوط شود، آب گرم موردنیاز پروژه درون منبع کویلی تأمین می‌گردد.

نکته اجرایی:

- در پروژه‌هایی که محل قرارگیری موتورخانه در بام ساختمان است، بمنظور جلوگیری از هوا گرفتن خروجی آبگرم مصرفی در منابع کویلی ایستاده بهتر است بوشن لوله خروجی آبگرم از منبع (به جای عدسی بالا) در روی استوانه‌ی آن و کمی پایین‌تر از جوش عدسی منبع کویلی نصب گردد.

- همچنین از بوشن بالای عدسی هم یک انشعاب گرفته و یک منبع دیافراگمی که وظیفه جمع آوری هوای اضافی منبع آبگرم کویلی را دارد، نصب نمایید. زیرا معمولاً شیر اطمینان بالای منابع کویلی پس از مدتی جرم گرفته و هوای اضافی را بخوبی خارج نمی‌کند.

خرید منبع کویلی

در هنگام انتخاب و خرید منبع کویلی به‌عنوان یکی از انواع منبع آبگرم باید به دو پارامتر مهم حجم منبع و سطح تبادل حرارت کویل منبع از اهمیت بالایی برخوردار است.

جهت خرید منبع آب‌گرم کویلی، ابتدا باید ظرفیت و نوع منبع (ایستاده و افقی) موردنظر را تعیین کنید.

در مجموعه تخصصی دماتجهیز، اطلاعات فنی انواع منبع کویلی از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

نکته مهم: در هنگام انتخاب و سفارش خرید منابع کویل‌دار علاوه بر ظرفیت، سطح حرارتی کویل، ضخامت و نوع ورق بدنه منبع، حتماً باید به موضوع بسیار مهم قطر و طول منبع موردنیاز از نظر امکان عبور از درب موتورخانه و امکان قرارگیری و نصب در محل موردنظر توجه ویژه‌ای نمایید. چراکه، در صورت سفارش و ساخت منبع، امکان عودت سفارش منبع کویلی ساخته شده وجود ندارد.

دمـاتجهیــز، هـــزاران محصــول برای هـــزاران پــروژه (از سال ۱۳۸۳)

قیمت منبع کویلی

از مهمترین فاکتور‌های تعیین قیمت منبع کویلی، ظرفیت مخزن، نوع و تعداد کویل‌ها و جنس بدنه منبع هستند که جزو عوامل مهم در قیمت منبع آبگرم کویلی محسوب می‌شوند.

کلیه قیمت منبع کویلی ایستاده و افقی که در مجموعه تخصصی دماتجهیز ارائه شده، به‌روز است و تخفیف‌های مورد نظر مصرف‌کنندگان در این قیمت‌ها اعمال شده‌اند. بهمین دلیل به شما تضمین می‌دهیم که این قیمت‌ها بهترین و رقابتی‌ترین قیمت منبع کویلی با کیفیت مطلوب و گارانتی اصلی هستند.

خرید اقساطی منبع کویلی

مجموعه تخصصی دماتجهیز جهت سهولت شما مشتریان عزیز، امکان فروش اقساطی را فراهم نموده است.

جهت خرید اقساطی منبع کویلی آبگرم موتورخانه به صفحه خرید اقساطی مجموعه تخصصی دماتجهیز مراجعه نمایید.

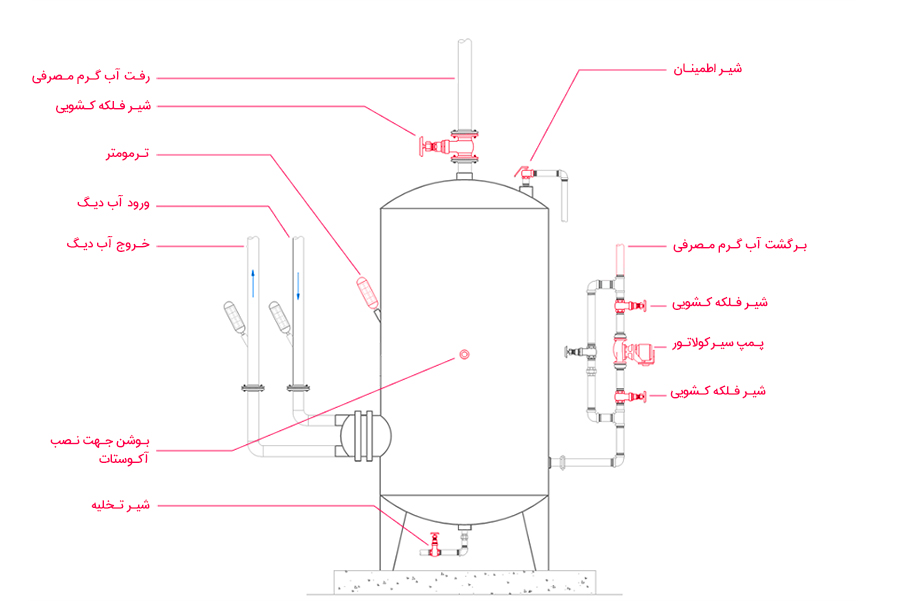

نحوه نصب منبع کویلی آب گرم ایستاده و افقی

منبع کویلی آبگرم دارای شش ورودی و خروجی بوده که دو ورودی آن برای آبگرم دیگ است که از بالا وارد کویل شده و از پایین خارج می‌شود. یک ورودی که پایین‌تر از کویل قرار می‌گیرد، برای آب مصرفی تعبیه شده که پس از سختی گیر وارد کویل می‌گردد.

خروجی منابع کویلی آبگرم بمنظور استفاده از آب بهداشتی، در بالاترین نقطه است. زیرا بدلیل جریان همرفتی و در صورت از کار افتادن پمپ، همچنان امکان آب‌رسانی به ساکنین فراهم باشد.

درضمن یک شیر تخلیه هوا در بالای منبع، در عدسی بالایی و پایین‌تر از خروجی آب گرم باید نصب شود تا شرایط هواگیری در مواقع لزوم فراهم شود. توصیه می‌شود که از این نقطه تا پایین دستگاه لوله‌کشی انجام شود تا وقتی که آب در حال تخلیه هم باشد، به زمین بریزد. همچنین باید یک شیر تخلیه در پایین عدسی پایینی بمنظور امکان تخلیه در مواقع تعویض قرار بگیرد.

وجود یک مسیر برگشت برای آب گرم بازگشتی در بدنه که معمولاً بالاتر یا در راستای کویل قرار می‌گیرد، لازم است. البته باید در بخش برگشت هم، حتماً از شیر و شیر یک‌طرفه استفاده شود.

نکته:

یکی از نکات مهم و قابل توجه در بهره‌برداری از منابع کویلی ( ایستاده و افقی) لزوم اجرای عایق‌کاری کامل روی سطح بدنه‌ی منبع کویلی جهت جلوگیری از اتلاف حرارتی گسترده و نیز گرم شدن غیر قابل تحمل دمای هوای موتورخانه پروژه است.

نصب منبع کویلی

استفاده از ضد رسوب در منابع کویلی چه تاثیری دارد؟

وجود سختی در آب‌های مصرفی سبب ایجاد رسوب در کویل منابع کویل‌دار می‌گردد. بنابراین ایجاد رسوب روی سطح کویل مانند یک عایق عمل نموده و باعث کاهش محسوس میزان تبادل حرارت بین کویل و آب، کاهش کارآیی و انتقال حرارت کویل می‌شود. لذا در این شرایط می‌توان از دستگاه ضدرسوب مغناطیسی استفاده نمود.

دستگاه ضدرسوب در خط لوله آب سرد ورودی به منبع کویل دار نصب شده و با ایجاد میدان مغناطیسی ساختار ذرات کربنات کلسیم و منیزیم را تغییر داده و از ایجاد رسوب روی کویل منبع کویلی جلوگیری می‌کند.

دمـاتجهیـز، بهترین قیمت‌ها و برندهای معتبر تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

کاربر گرامی:

ضمن تشکر از جنابعالی جهت اطمینانی که به نظرات فنی کارشناسان بخش فروش دماتجهیز دارید، معمولاً تعیین و انتخاب برند محصول موردنظر براساس سابقه، قدرت برند، خدمات و قیمت محصول نهایتا توسط خریدار تعیین می‌گردد. اما در منبع‌های کویلی، اغلب کاربران و خریداران برند پرفروشی مانند دماتجهیز را با توجه به کیفیت، قیمت و خدمات پس از فروش مطلوب آن‌ها انتخاب و خرید می‌نمایند.

چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم گیری برای خرید انواع منبع کویل دار موردنیاز دارید، می‌توانید پس از تماس با مجموعه تخصصی دماتجهیز و شماره های داخلی 107 - 108 - 121 - 122، از کارشناسان فروش بخش تجهیزات گرمایشی و موتورخانه مشاوره بگیرید و سوالات خود را مطرح نمایید.
