هواساز برای تأمین دما، رطوبت و کیفیت مطلوب هوا در سالن‌های اجتماعات، سالن های نمایش و سخنرانی، بیمارستان‌ها و ... استفاده می گردد. در ادامه اطلاعات و مشخصات فنی، نحوه بررسی و بهترین قیمت خرید انواع هواساز ارائه گردیده است.

راهنمای بررسی و انتخاب انواع هواساز

دستگاه هواساز چیست؟ هواساز (Air handling unit) که در جداول مشخصات فنی تجهیزات پروژه‌ها به اختصار آن را با AHU نمایش می‌دهند، از مهم‌ترین تجهیزاتی است که برای تامین هوای مطبوع و سالم با امکان کنترل دما و رطوبت در فصول سرد و گرم سال مورد استفاده قرار می‌گیرد.
هواساز که آن را با نام‌های دیگری همچون هوارسان یا واحد انتقال هوا نیز می‌شناسند، از اصلی‌ترین تجهیزات سیستم‌های تهویه مطبوع بوده که در تمام اقلیم‌های ایران و دیگر کشورها قابل نصب و بهره برداری است (البته چنانچه به فکر تصفیه هوای منزل یا محیط کار خود هستید، می‌توانید از گروه محصولات دستگاه تصفیه هوا، انواع این دستگاه‌ها را در سایت دماتجهیز مشاهده، بررسی و انتخاب کنید).
دستگاه هواساز دارای انواع مختلفی است که پس از آشنایی با نحوه عملکرد و کاربرد دستگاه، انواع و اجزای آن شرح داده می‌شوند.

خرید هواساز

نحوه عملکرد هواساز

هواساز دستگاه برودتی نیست و به همین دلیل نمی‌تواند برای ایجاد سرمایش یا گرمایش به تنهایی استفاده شود؛ به عبارت دیگر دستگاه هواساز برای خنک سازی یا گرم کردن محیط نیاز دارد که در کنار تجهیزات دیگر تهویه مطبوع همچون چیلر (برای سرمایش) و دیگ آب گرم موتورخانه مرکزی یا پکیج (برای گرمایش) مورد استفاده قرار گیرد. عملکرد هواساز شامل تنظیم دما، رطوبت، سرعت و جهت هوای پاک توزیع شده به ساختمان می‌شود که نحوه انجام این فرآیند به صورت زیر است:
در اولین مرحله، آب سرد چیلر یا آب گرم پکیج از طریق پمپ به داخل کویل‌ها یا لوله‌های مسی هواساز پمپاژ می‌گردد. سپس هوای تازه و هوای برگشتی از کانال‌های هوای ساختمان پس از اختلاط درون هواساز، از فیلتر آلومینیومی اولیه عبور می‌کند تا علاوه بر ایجاد هوای تمیز و پاک، مانع از تجمع ذرات معلق و آلودگی‌های روی لوله و فین‌های تبادل حرارت گردد.
بنابراین هوا در تابستان با عبور از میان فین‌های کویل آب سرد (یا مبرد) خروجی از چیلر، خنک شده و در زمستان نیز با عبور از میان فین‌های کویل آب گرم (یا بخار) خروجی از موتورخانه مرکزی، گرم می‌شود. این هوا در مرحله بعد توسط فن هوادهی به کانال‌هایی که تا فضاهای مختلف ساختمان نصب شده، هدایت می‌گردد. همچنین عمل رطوبت زنی هوا توسط آب یا بخار در داخل هواساز و قبل از توزیع آن در کانال‌ها انجام می‌پذیرد.

کاربرد دستگاه هواساز

دستگاه هوارسان یا هواساز قادر است علاوه بر تهویه و تامین هوا با دمای مناسب، هوایی پاکیزه با رطوبت مورد نیاز کاربر را به محیط منتقل نماید.
بطور کلی، استفاده از دستگاه هواساز برای فضاهایی که مساحت زیاد و یکپارچه‌ای داشته و یا به حجم قابل توجهی هوای تازه نیاز دارند رایج است، از جمله موارد زیر:

  • سالن‌های ورزشی
  • هتل‌ها و مراکز تفریحی
  • دانشگاه‌ها و مراکز آموزشی
  • بیمارستان‌ها و مراکز درمانی
  • رستوران‌ها و تالارهای پذیرایی
  • کارگاه‌های صنعتی و کارخانه‌ها
  • سالن های سمینارها و اجتماعات

نکته قابل توجه دیگر برای کاربران و استفاده کنندگان از انواع هواسازها این است این دستگاه‌ها به عنوان یک دستگاه مرکزی مورد استفاده قرار می‌گیرند و به همین علت نمی‌توانند برای فضاهای تفکیک شده‌ای که نیاز به کنترل دمایی مستقل و متفاوتی دارند (مثل واحدهای مسکونی و اداری یا مغازه‌های یک مرکز تجاری) انتخاب مناسبی باشند.
همانطور که قبلاً اشاره کردیم، هواسازها نوعی توزیع کننده هوا محسوب می‌شوند که به تنهایی قادر به تامین هوای سرد یا هوای گرم نبوده و باید انرژی گرمایی از طریق سیستم موتورخانه حرارت مرکزی ساختمان در کویل آبگرم آنها جاری گردد تا هوای گرم را تامین نمایند. طبیعتا در مورد سرمایش نیز باید ابتدا آب سرد 7 تا 12 درجه سلسیوس از چیلر ساختمان به کویل سرمایش هواساز منتقل گردد تا هواساز قادر به تامین هوای خنک با دمای خروجی 16 تا 18 درجه سلسیوس باشد.

انواع هواساز

دستگاه‌های هواساز بر اساس فاکتورهای متعدد، در انواع مختلفی طراحی و تولید می‌شوند که عبارتند از:

  • نوع کاربری: هواساز خانگی یا آپارتمانی، هواساز صنعتی
  • نوع کنترل جریان هوا: هواساز با جریان هوای ثابت (Constant Air Volume) و جریان هوای متغیر (Variable Air Volume)
  • زون بندی یا ناحیه هوادهی: هواساز تک منطقه ای (Single Zone) و چند منطقه ای (Multi Zone)

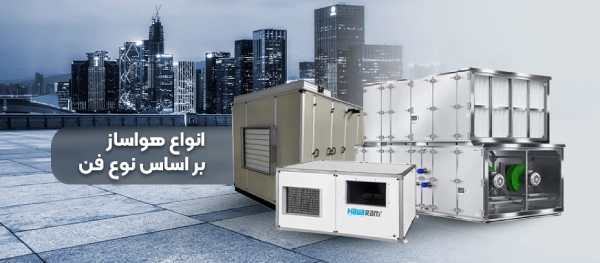

  • نوع فن: هواساز با فن مکنده (Draw-Through) و فن دمنده (Blow-Through)
  • جهت خروج هوا: هواساز روبرو زن، بالازن و پایین زن
  • نوع هوادهی: هواساز با جریان هوای تازه یا فول فرش (Full Fresh)، هواساز با جریان هوای برگشتی (Return)

 بررسی، انتخاب و قیمت صدها مدل هواساز در سایت مرجع و تخصصی دمـاتجهیــز (از سال 1383)

هواساز خانگی یا آپارتمانی

هواسازهای خانگی از نظر ساختار داخلی تفاوت چندانی با هواسازهای صنعتی ندارند، ولی ابعاد آنها کوچک‌تر از انواع هواساز صنعتی است و معمولاً برای مصارف مسکونی و اداری استفاده می‌شوند. دستگاه‌های هواساز آپارتمانی یا خانگی (یا ساختمانی) جهت تهویه و تامین هوای مطبوع در محیط هایی با متراژ پایین، یکی از بهترین گزینه ها هستند. این نوع هواساز مانند سایر هواساز های دیگر، با توجه به ظرفیت وقدرتی که طراحی و ساخته شده اند، وظیفه تولید هوای سرد در فصل تابستان و هوای گرم در فصل زمستان را دارد. تصفیه هوا با تعبیه فیلتر مناسب و از بین بردن آلودگی های موجود در هوا از دیگر ویژگی های این نوع هواساز می باشد.
اصول کار هواساز های خانگی تأمین هوای مطبوع با دما و رطوبت دلخواه است که علاوه بر آن گرد و غبار معلق در هوا را گرفته و هوای تمیز را به ارمغان می‌آورد. عملکرد انواع هواساز خانگی یا آپارتمانی به گونه ای است که هوا را از کویل های سرمایش و گرمایش عبور می‌دهند و درجه حرارت هوا را تنظیم می‌کنند، سپس در صورت نیاز با استفاده از دستگاه های رطوبت زن، میزان رطوبت هوا را نیز تنظیم می‌نمایند.
با توجه به نوع کاربری پروژه مانند ترمینال های مسافربری، مراکز سینمایی، مساجد، سالن های سمینار، بیمارستان‌ها و... هواسازها مجهز به فیلترهای مخصوص و متناسب با نیاز پروژه می‌باشند که بصورت مرحله ای انتخاب و نصب شده و هوا را کاملاً تمیز می‌کنند. همچنین به وسیله فیلترهای مختلف، آلاینده های موجود در هوا را جذب و حذف می‌کنند. هواسازهای خانگی به دلیل اینکه باید در محیطی قابل دسترس تر نصب شوند، در ابعاد کوچک‌تر بهینه ای نسبت به هواسازهای صنعتی طراحی و تولید می شوند.

هواساز صنعتی

امروزه استفاده از هواسازهای صنعتی بعنوان یکی از بهترین گزینه ها در بین دستگاه های تهویه مطبوع مرکزی شناخته می شوند. هواسازهای صنعتی همراه با دیگر وسایل سرمایشی و گرمایشی مانند چیلرها و بویلرها می‌توانند کار تأمین دمای مناسب هوای محیط های بزرگ صنعتی و تجاری را به شکل مناسبی انجام دهند. همچنین در صنایع مختلف گاهی در مراحل تولید محصول نیاز به جریان هوا با دما و میزان رطوبت خاص وجود دارد؛ که در این گونه موارد نیز استفاده از هواسازهای صنعتی در اولویت قرار دارد.
هواساز های صنعتی از نظر کاربرد به 3 نوع معمولی، فول فرش و هایژنیک تقسیم می‌شوند که نحوه کارکرد آنها نسبتاً مشابه یکدیگر می‌باشد اما به دلیل کاربری متفاوت برخی مکانها، تغییراتی در ساختار و اجزای این هواسازها وجود دارد که در ادامه به شرح آن خواهیم پرداخت.

قیمت هواساز

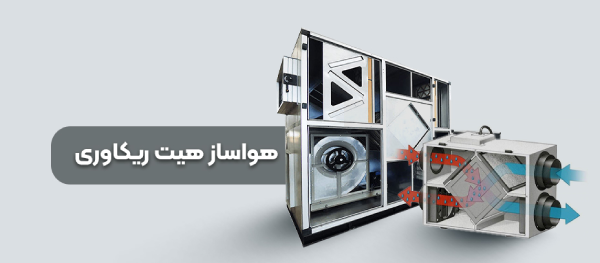

هواساز هیت ریکاوری

در یک توضیح مختصر می‌توان گفت که هواساز هیت ریکاوری (Heat Recovery) یا بازیافت انرژی، هواسازی است که از دو جریان عبوری هوا تشکیل شده است و با استفاده از یک مبدل حرارتی (از نوع هوا به هوا)، حرارت را از جریان هوای برگشتی به جریان هوای تازه انتقال می‌دهد. جهت آشنایی بیشتر با ساختار، نحوه عملکرد و مزایای هواساز هیت ریکاوری به مقاله هواساز هیت ریکاوری و کاربرد آن مراجعه نمایید.

انواع هواساز صنعتی

مجدداً تاکید می‌کنیم که هواسازها به تنهایی توانایی تولید هوای خنک یا گرم را ندارند و درواقع هواساز یک نوع توزیع کننده هوا محسوب می‌شوند که با بهره گیری از آب سرد چیلر یا آب گرم بویلر از موتورخانه مرکزی ساختمان می‌توانند سبب سرمایش یا گرمایش محیط مورد نظر شوند؛ هواساز های صنعتی از نظر کاربرد به 3 نوع تقسیم می‌شوند که نحوه کارکرد آنها نسبتاً مشابه یکدیگر می‌باشد اما به دلیل کاربری متفاوت برخی مکانها، تغییراتی در ساختار و اجزای این هواسازها وجود دارد که در ادامه به شرح آن خواهیم پرداخت.

هواساز صنعتی معمولی

هواساز صنعتی معمولی دارای کویل سرمایشی و گرمایشی متناسب با نیاز سرمایشی و گرمایشی پروژه می‌باشد و در مکانهای بزرگ تجاری و صنعتی مانند کارخانه ها قابل استفاده است. فن این دستگاه از نوع فوروارد Forward و فیلتر آن معمولاً از جنس آلومینیوم ساخته می‌شود. که هوای داخل را با درصدی از هوای تازه بیرون مخلوط کرده و پس از عبور از روی کویل سرمایش یا گرمایش هواساز، هوا را خنک یا گرم نموده و از طریق کانالهای هوای اجرا شده در فضاهای مورد نظر ساختمان توزیع می‌نماید.

هواساز صنعتی فول فرش FULL FRESH

هواساز فول فرش FULL FRESH (تأمین 100% هوای تازه) طبیعتاً دارای کویل های سرمایشی و گرمایشی قوی‌تری نسبت به هواساز های معمولی است چرا که باید قادر به خنک کردن تمامی هوای گرم ورودی از فضای بیرون در فصل تابستان و گرمایش کامل هوای سرد ورودی از بیرون در فصل زمستان را داشته باشند؛ این نوع هواسازها علاوه بر دارا بودن فیلترهای آلومینیومی قابل شستشو، مجهز به فیلترهای کیسه ای به منظور کمک به استریل کردن هوا می‌باشند. فن این هواسازها معمولاً از نوع بک‌وارد Backward بوده و برای استفاده در مکان‌هایی مانند بیمارستانها که به هوای صد در صد تازه و با فشار مثبت نیاز دارند مناسب می‌باشند.

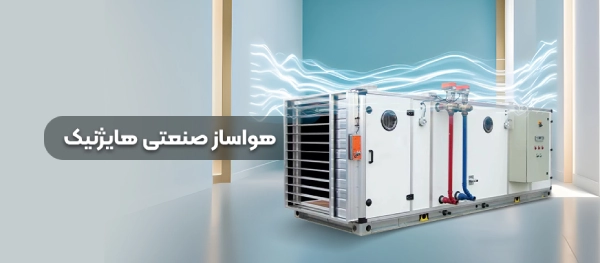

هواساز صنعتی هایژنیک

هواساز صنعتی هایژنیک یا بهداشتی همانطور که از نام آن مشخص است، مناسب مکان‌هایی مانند اتاق عمل، اتاق سرور، اتاق تمیز و... می‌‎باشد. چراکه کاربری این اماکن بگونه ای است که لازم است تا علاوه بر تأمین هوای خنک و مطبوع، دستگاه هواساز بتواند هوای کامل، پاک و استریل و عاری از هرگونه باکتری و... را به ارمغان بیاورد؛ به همین منظور از فیلترهای مخصوصی به نام هپا و اولپا استفاده می‌کنند.

ضمناً هوابندی کامل بدنه هواسازهای هایژنیک از اهمیت بسیار فراوانی برخوردار است؛ بهتر است علاوه بر استفاده از عایق های با کیفیت و مرغوب، نصب دستگاه نیز توسط نیروی متخصص صورت گیرد.

با توجه به اهمیت کیفیت هوا در مکان‌های خاصی مانند صنایع الکترونیک، صنایع غذایی، صنایع دارویی، اتاق‌های عمل، بیمارستان‌ها و ... به منظور تأمین هوای کاملاً پاک و استریل، استفاده از هواسازهای هایژنیک (بهداشتی) که دارای خصوصیت‌های ویژه ای از قبیل کابین‌های کاملاً هوابندی و صداگیری شده که مجهز به آلومینیوم قابل شستشو و فیلترهای کیسه ای به همراه سیستم ریکاوری هوا، فیلتر هپا و لامپ UV و... باشد توصیه می‌شود.

در هواساز هایژنیک 100 درصد هوای تازه پس از عبور از فیلترهای کیسه‌ای با قابلیت جذب ذرات تا 95% و در نهایت با عبور از فیلتر hepa با قابلیت جذب ذراتی به قطر 0.3 میکرون و در هواساز سوپر هایژنیک، هوای ورودی پس از عبور از فیلتر Ulpa با قابلیت جذب ذراتی به قطر 0.12 میکرون، هوای پاک، استریل و مطبوع وارد فضای مورد نظر گردد. در نتیجه فرآیند فیلتراسیون هوا در این هواسازها در سطح کامل و بسیار بالایی انجام می‌گردد.

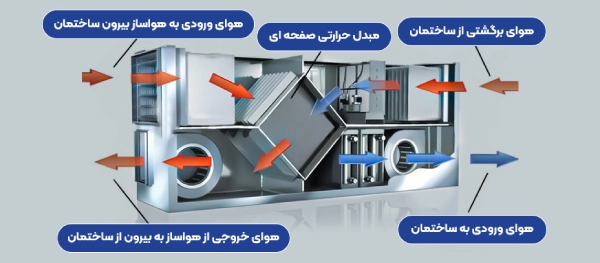

اجزای هواساز

هواسازها عمدتا دارای اجزایی شامل: بدنه عایق هوا بندی شده، فن هوادهی، الکتروموتور، فیلترهای هوا، کویل‌های سرمایشی و گرمایشی، افشانک‌های رطوبت زنی، جعبه اختلاط، دمپرهای هوای ورودی و خروجی و هوای برگشتی و تجهیزات کنترلی بوده که مهم‌ترین آنها در ادامه به اختصار شرح داده شده‌اند.

بدنه و عایق هوا ساز

بدنه دستگاه هوا ساز از سه بخش شاسی، فریم و دیواره‌ها تشکیل شده است. دیواره‌های بدنه هواساز شامل دو بخش جدار داخلی و جدار خارجی می‌شود که جدار خارجی آن از جنس ورق گالوانیزه و جدار داخلی آن بر اساس کاربری دستگاه از جنس گالوانیزه، آلومینیوم یا استیل است که طبیعتاً بین این دو جداره با عایق‌ها مخصوص پر می‌شود.

فن و الکتروموتور هواساز

فن دمنده هوا ساز انرژی مورد نیاز برای به جریان درآوردن هوا در داخل کانال‌های هوای ساختمان را تامین می‌کند. به عبارت دیگر، فن هواساز فرآیند مکش هوای بیرون به داخل دستگاه و عبور آن از سطح کویل‌های سرمایش و گرمایش و سیستم فیلتراسیون و سپس انتقال هوای مطبوع به داخل واحدها را انجام می‌دهد. از جمله فن‌های مورد استفاده در دستگاه هواساز شامل فن سانتریفیوژ و فن پلاگ (از نوع فوروارد یا بکوار) هستند. توجه به قدرت الکتروموتور فن جهت امکان غلبه بر افت فشار اصطکاکی عبور حجم هوا از درون کانال‌های اصلی، فرعی و دریچه‌های توزیع هوا در محیط مورد نظر بسیار مهم است.

کویل های سرمایشی و گرمایشی هوا ساز

کویل‌ها بخش مهمی در هواسازها هستند که در مسیر جریان هوا قرار دارند و تغییر دمای محیط با عبور هوا از میان کویل‌های سرمایشی (در فصل تابستان) و کویل‌های گرمایشی (در فصل زمستان) صورت می‌پذیرد. در مورد کویل‌های سرمایش و گرمایش، علاوه بر توجه به سطح حرارتی مورد نیاز بر اساس محاسبات بار برودتی و حرارتی فضای مورد نظر، در نظر گرفتن تعداد ردیف‌های فین در اینچ کویل نیز مهم است.

فیلتر های هواساز

سیستم فیلتراسیون هواساز که عمل تصفیه و پاکسازی هوای ورودی به واحدهای ساختمان را به عهده دارد، با استفاده از تکنولوژی‌های منحصربفردی ساخته می‌شود. این فیلترها بر اساس نوع تکنولوژی و استانداردهای ساخت، مواد تشکیل دهنده و توانایی حذف آلاینده‌ها شامل انواع مختلفی از جمله فیلتر هپا، اولپا، کیسه‌ای، پیش فیلتر فلزی، فایبرگلاس و پلیتد (پانل) هستند. نوع و تعداد فیلترهای به کار رفته در هر دستگاه هواساز بر اساس میزان آلودگی هوا محل پروژه و میزان حساسیت یا ضرورت موجود در استفاده از هوای پاکیزه، تعیین می‌گردد.

هواساز

نکات مهم سفارش ساخت هواساز

قبل از سفارش ساخت هواساز موارد زیر را به دقت محاسبه و تعیین نمایید:

  1. تعیین نوع هواساز براساس کاربری فضا که شامل موارد زیر می‌باشد.
    1-1) هواساز یک منطقه ای یا چند منطقه ای؟
    2-1) افقی یا عمودی بودن هواساز
    3-1) معمولی یا هایژنیک (بهداشتی) بودن هواساز
  2. برای محاسبه دقیق بار برودتی و حرارتی فضای مورد نظر در ساختمان، اطلاعات زیر باید توسط مهندسین تأسیسات یا کارشناسان مجموعه تخصصی دماتجهیز استخراج شود.
    1-2) دمای هوای ورودی و خروجی خشک (Db) و تر (Wb) محیط
    2-2) مساحت و حجم فضای مورد نظر
    3-2) کاربری و میزان بار برودتی و حرارتی براساس متراژ، حجم، و ضرائب انتقال حرارت مصالح بکار رفته در پروژه
    4-2) حجم هوای مورد نیاز (CFM) برای تأمین سرمایش و گرمایش در پروژه
    5-2) ارتفاع منطقه مورد نظر از سطح دریا
  3. تعیین الزامات و محدودیت های طراحی هواساز
    1-3) محدودیت های ابعادی و نصب هواساز با توجه به جانمایی و کانال کشی ها و روبروزن یا بالا زن بودن دستگاه هواساز
    2-3) جنس کویل و حداکثر تعداد ردیف‌های کویل سرمایش و گرمایش هواساز
    3-3) جنس فین و حداکثر تراکم فین (FPI) کویل های سرمایش و گرمایش
    4-3) تعیین نوع کویل سرمایشی (DX یا آبی) هواساز
    5-3) تعیین نوع کویل گرمایشی (برقی - بخار - آب گرم) هواساز
    6-3) تعیین فشار استاتیکی External مورد نیاز فن دستگاه هواساز برای عبور هوا و رسیدن به دورترین دریچه خروج هوا از کانال
    7-3)
    تعیین تعداد و نوع فیلترهای تصفیه هوا در مسیر هوای عبوری از دستگاه هواساز
    8-3)
    تعیین نوع دمپرهای Return، Fresh و Supply به همراه محرک آن
    9-3)
    تعیین اکسسوری مورد نیاز (رطوبت زن - دتکتور دود و آتش - گیج فشار و دما - سنسور دما و رطوبت)
    10-3)
     تعیین محدودیت جنس و ضخامت بدنه و همچنین پوشش رنگ بدنه هواساز
    11-3)
    موقعیت نصب دستگاه هواساز (In door / out door) نسبت به ساختمان پروژه

 توضیح: به هواسازهایی که مستقیماً از گاز مبرّد چیلر هوایی جهت تأمین سرمایش بجای آب سرد چیلر در کویل سرمایش خود استفاده می کنند، هواساز با کویل DX می گویند.

نکات مهم سفارش و خرید هواساز

  • هنگام سفارش و خرید هواساز با توجه به اهمیت و نقش تعیین کننده کویل در هواسازها به تعداد ردیف‌ها، سطح حرارتی و تعداد فین در اینچ کویل‌های حرارتی و برودتی و همچنین قطر و ضخامت کویل، ورق بدنه و فریم‌های دستگاه هواساز توجه فرمائید و در صورت نیاز به اطلاعات تکمیلی در خصوص نحوه انتخاب ظرفیت مناسب هواسازها می‌توانید با کارشناسان بخش مهندسی طراحی مجموعه تخصصی دماتجهیز مشورت نمائید.
  • دارا بودن سیستم رطوبت زن یا عدم وجود سیستم رطوبت زن در دستگاه هواساز.

عامل موثر در محاسبه بار برودتی و حرارتی هواساز

یکی از مهمترین عوامل در محاسبه بار برودتی و حرارتی دستگاه هواساز، شرایط طراحی آن از نظر میزان دما و رطوبت مورد نیاز در شرایط اقلیمی مختلفی مانند اقلیم "گرم و معتدل" نظیر شهرهای تهران، سمنان، کرج، مشهد، شیراز، اصفهان، سلیمانیه، کرکوک، موصل، حلب، اربیل، دمشق، بیروت و...، شرایط اقلیمی "گرم و مرطوب" مانند شهرهای اهواز، بندرعباس، چابهار، کراچی، بصره، دُبی، شارجه، مسقط، ابوظبی، جدّه، صنعا، عدن، دوحه و...، آب و هوای "گرم و خشک" مانند شهرهای یزد، کرمان، زاهدان، زابل، بغداد، کربلا، نجف، اسلام آباد و...، اقلیم "سرد و معتدل" مانند شهرهای تبریز، ارومیه، ایروان، آنکارا، خجند، سمرقند، دوشنبه، عشق آباد و...، شرایط آب و هوایی "معتدل و مرطوب" مانند شهرهای رشت، باکو، ساری، آنتالیا و... حتی شهرهای واقع در شرایط اقلیمی و آب و هوایی سرد و خشک است که طبیعتاً در محاسبات بار حرارتی و برودتی پروژه تاثیر بسیار بالایی خواهد داشت.

همچنین در طراحی، محاسبه و اجرای کانال های توزیع هوا باید علاوه بر استفاده از ورق گالوانیزه با ضخامت مناسب در ساخت بدنه کانال، عایق بندی کانال و اجرای بست‌ها و ساپورت‌های مناسب، توجه دقیق به ابعاد کانال در هر مقطع از مسیر، تعیین سرعت مناسب عبور هوا، رعایت استاندارد های تغییر مسیر و شعاع داخلی قوسها در کانال های انتقال هوا و نهایتاً ابعاد دریچه خروج هوا در هر فضا با سرعت مناسب، لزوماً طبق محاسبات مهندسی، با استفاده از داکتیلاتور و رعایت استاندارد های طراحی و محاسبه کانال های انتقال هوا، زیر نظر مهندسین تأسیسات انجام گردد.

 دمـاتجهیــز؛ بهترین قیمت ها و برند های تجهیزات تأسیسات ساختمان

بیلبورد دماتجهیز

روش‌های کنترل دما در هواساز

اصولا در هواسازها کنترل دما به سه روش زیر انجام می پذیرد:

روش اول:

با استفاده از شیر سه راه برقی یا موتوری که روی لوله رفت و برگشت کویل آبسرد و آبگرم هواساز نصب شده و به وسیله ترموستاتی که در کانال برگشت هوا نصب می شود، عمل قطع و وصل و یا کم و زیاد کردن جریان آب گرم یا آب سرد جاری در کویل جهت امکان تنظیم دمای محیط انجام می‌گیرد.

روش دوم:

به وسیله ترموستات نصب شده در اتاق یا راهرو یا مکان مناسب دیگر به فن دستگاه هواساز فرمان تغییر دور یا حتی خاموش و روشن شدن داده می‌شود. سیستم کنترل لازم است به گونه ای طراحی شود که ابتدا مجموعه ترموستات کانالی وشیر سه راهی عمل نماید و سپس در مرحله بعد در صورت لزوم ترموستات اتاقی به فن هوادهی هواساز مربوطه دستور تغییر دور دهد.

روش سوم:

دمای هوای خروجی از کویل هواساز به وسیله نصب موتور دمپر هوا در ورودی هوای تازه دستگاه و تنظیم و ترکیب آن با هوای برگشتی در محفظه اختلاط هواساز، جهت تنظیم دمای هوای خروجی با توجه به درجه دمای تعیین شده ترموستات در محیط مورد نظر کنترل می‌گردد.

نصب فلوسوئیچ در مسیر آب خروجی اواپراتور (Child Water) به سمت کویل آب سرد تجهیزات تبادل حرارتی (مانند فن کویل‌ها و هواسازها ) بمنظور فرمان Stop به چیلر در زمان خاموش شدن پمپ‌های سیرکولاتور مدار سرمایش از نظر فنی الزامی است.

لوازم جانبی در هواسازها به صورت سفارشی و آپشنال

با توجه به اهمیت ویژه تجهیز مهمی مانند هواساز در تأمین دما، رطوبت و کیفیت هوای مطلوب در پروژه‌ها و ساختمانها، طبیعتاً تجهیزات و لوازم جانبی خاصی را جهت بهبود عملکرد و کیفیت هوای خروجی این تجهیز می‌توان درنظر گرفت که مهمترین آنها به شرح زیر تقدیم می‌گردد:

  • استفاده از کویل Blue Fin یا کویل Gold Fin جهت بهبود و افزایش راندمان تبادل حرارت و همچنین طول‌ عمر مفید دستگاه هواساز
  • نصب شیر برقی موتوری سه راهه (پایه) همراه با ترانس، موتور لینکیج و ترموستات کانالی دنباله دار جهت تنظیم دِبی و Bypass آب ورودی به کویل سرمایش و همچنین کویل گرمایش هواساز براساس نیاز دمایی در هر ساعت از شبانه روز و در هر فصل از سال.
  • فیلترهای هِپا و اُلپا جهت تصفیه هرچه بیشتر هوای خروجی از دستگاه و بهبود هرچه بیشتر کیفیت هوای خروجی از هواساز براساس نیاز پروژه و درخواست کارفرما
  • اجرای سیستم رطوبت‌زنی برای برخی پروژه‌ها مانند گلخانه‌ها، سالنهای پرورش قارچ، مراکز حساس درمانی و... با استفاده از پمپ و شبکه لوله‌ها و نازلهای آب نصب شده داخل هواساز و سیستم کنترل رطوبت هیومیدستات در کانال هوای خروجی
  • سایلِنسِر جهت کاهش صدای فن دستگاه هواساز خصوصاً در ظرفیتهای بالا در پروژه های حساس بیمارستانی، تجاری و مسکونی جهت تأمین رفاه و آسایش بیشتر برای کاربران و ساکنین محترم پروژه

هواساز صنعتی

در نصب هواساز به موارد زیر توجه فرمایید:

  • به طور کلی هواسازها باید در محیط‌ های سربسته و محفوظ در داخل ساختمان و با امکان دسترسی و تأمین هوای آزاد نصب شوند.
  • در هواسازهای بزرگ به دلیل ابعاد بسیار زیاد هواساز امکان حمل آنها به راحتی مقدور نبوده لذا هواسازهای بزرگ در ابتدا بصورت دمونتاژ (قطعات منفصله) حمل گردیده و در محل نصب دوباره مونتاژ می‌گردند.
  • دستگاه‌های هواساز که از ورق گالوانیزه ساخته می‌شوند، با توجه به شرایط مکانی و موقعیت نصب ممکن است قائم و یا افقی ساخته شوند. دستگاه‌های هواساز به صورت یک منطقه‌ای و یا چند منظقه‌ای طراحی و ساخته می‌شوند. در نوع یک منطقه‌ای تمام بخش‌های ساختمان که تحت پوشش هواساز است با شرایط یکنواخت دما و رطوبت هوادهی می‌شود و در هواسازهای چند منطقه‌ای به کمک دمپرهای مخصوص امکان هوادهی با دما و رطوبت‌های مختلف به مناطق متفاوت ساختمان وجود دارد.
  • فونداسیون هواسازها با توجه به سازه پروژه و وزن دستگاه و ابعاد هواساز در نظر گرفته شود.
  • به منظور ایجاد امکان تعویض احتمالی کویل هواساز در طول دوره طولانی بهره برداری، طبق استاندارهای مهندسی لازم است معادل 1/5 برابر عرض دستگاه در محل نصب هواساز از یک طرف فضای خالی در نظر گرفته شود.
  • در نظر گرفتن کفشور فاضلاب در محل اتاق هواساز جهت نظافت و سرویس‌های دوره‌ای هواساز از نظر فنی الزامی است.
  • یکی از نکات مهم در فرآیند بهره برداری و حفظ راندمان و کارآیی دستگاه‌های هواساز، انجام عایق کاری مناسب خصوصا روی کانال‌هایی است که در محیط خارج از ساختمان و در معرض تابش نور خورشید، گرما و سرمای زمستان اجرا گردیده اند.

خرید هواساز

جهت انتخاب و خرید دستگاه هواساز، ابتدا باید ظرفیت بار حرارتی، برودتی، حجم هوادهی و مشخصات فنی هواساز مورد نیاز را تعیین کنید. در سایت مجموعه تخصصی دماتجهیز، اطلاعات فنی ده­‌ها مدل از انواع دستگاه هواساز، از برندهای معتبر همراه با گارانتی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

قیمت هواساز

قیمت هواساز خانگی، صنعتی، هایژنیک و سایر انواع هوا ساز بر اساس نوع، برند، ظرفیت و مشخصات فنی آن متفاوت خواهد بود. در سایت مرجع و تخصصی دماتجهیز انواع مختلفی از دستگاه هواساز با کیفیت­‌ها و قیمت­‌های متفاوت موجود هستند و کلیه دستگاه­‌های ارائه شده در مجموعه مهندسی دماتجهیز دارای قیمت مناسب بوده و تخفیف‌‌های مورد نظر مصرف کنندگان در این قیمت‌‌ها لحاظ گردیده است.

آیا می توان از فن کویل به جای هواساز استفاده کرد؟

هواسازها در مناطق مرطوب معمولاً پر کاربردتر از فن کویل ها هستند. زیرا علاوه بر بهبود کیفیت هوای خروجی (هواساز نسبت به فن کویل)، نصب فن کویل‌ها نیازمند اجرای شبکه گسترده ای از لوله کشی‌های رفت و برگشت و درین (Drain) در ساختمان بوده و همچنین رطوبت محیط و زمین نیز سبب پوسیدگی زود هنگام شبکه لوله کشی فن کویل‌ها در ساختمان می شود، در حالی که کانال‌های سیستم هواساز (تهویه مطبوع) که معمولا در بالای سقف کاذب اجرا می شوند، دارای طول عمری به مراتب بیشتر از لوله‌های اجرا شده فن کویل‌ها در کف ساختمان هستند.

تهیه و تنظیم: دپارتمان مهندسی تجهیزات تهویه مطبوع دماتجهیز
