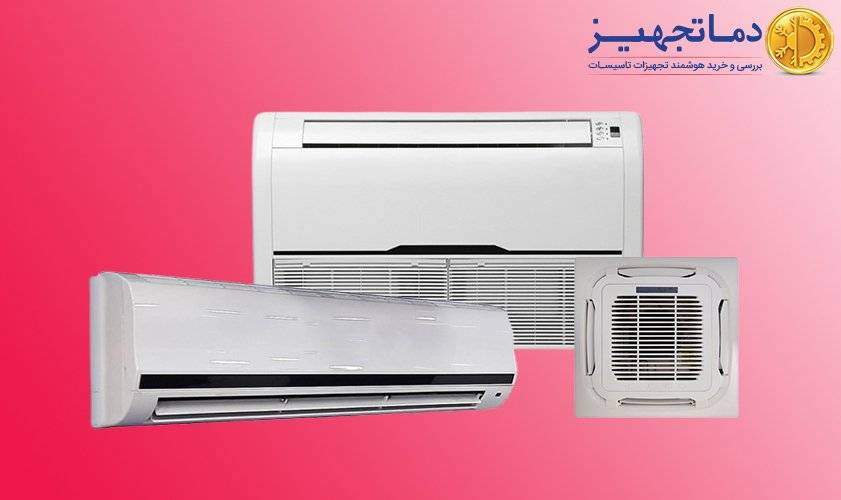

فن کویل عضوی از یک سیستم HVAC (تهویه مطبوع) است که امروزه در ساختمانهای مسکونی، اداری، تجاری و … بسیار مورد استفاده قرار میگیرد. در این مقاله به بررسی و شرح ساختار، عملکرد و نحوه کار انواع فن کویل می پردازیم.
ساختار و نحوه عملکرد فن کویل
فن کویل ها از لحاظ ساختاری بسیار شبیه یکدیگر بوده و همگی متشکل از مجموعه کویلها (چند ردیف لوله خم شده) و یک فن میباشد و میتوان گفت که برای انتقال بهتر حرارت از جنس مس برای لولهها استفاده میشود. در فن کویل ها یک شیرآب در بخش ورودی کویلها قرار میگیرد و نقش آن کنترل جریان آب سرد و یا آب گرم ورودی به لولههاست، همچنین سرعت دور فن نیز با توجه به دمای مورد نیاز کاهش و افزایش مییابد.
نحوه عملکرد فن کویل به این صورت است که در فصل تابستان، آب سرد چیلر وارد کویل شده، با چرخش فن و دمیدن هوا به کویل های سرد، هوای خنک به داخل اتاق منتقل میشود. در فصل زمستان نیز به جای آب سرد، آب گرم از موتورخانه یا پکیج در کویلها جاری شده و این بار لولههای مسی و پرههای آلومینیومی کویل، گرم میشوند و با دمیدن هوا توسط فن، هوای گرم از دستگاه خارج میگردد. در ضمن در صورت الزام فیلتراسیون هوا، در مسیر هوا از فیلترهای مخصوص استفاده میشود.
دستگاه فن کویل به سادگی نصب میگردد، اما با این وجود برای اطمینان از عملکرد صحیح به تعمیر و نگهداری منظم نیاز دارد. زمانی که یک فن کویل عمل سرمایش هوا را انجام میدهد، آب کندانس شده به روی کویلها، وارد سینی زیر آن میشود و از آنجا توسط لوله درین، تخلیه میگردد.
انواع مختلف فن کویل

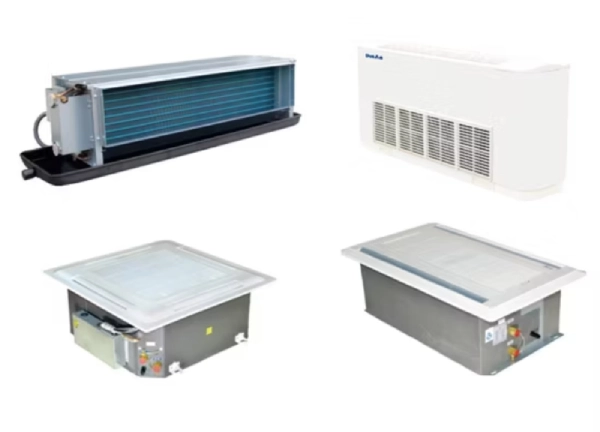

فن کویل ها در انواع مختلف زمینی روبه رو زن یا بالا زن، سقفی روکار یا توکار، کاستی و دیواری تولید میشوند که تقریبا همه آنها دارای عملکرد یکسانی هستند و تفاوتشان در شکل ظاهری و نحوه نصب آنهاست. برخی از فن کویلها که موسوم به فن کویل های کانالی هستند و تا ظرفیت 2000 CFM تولید میگردند، دارای کانال کشی هستند و از طریق این کانالها هوای مورد نیاز را انتقال میدهند، اما فن کویلهای زمینی، دیواری، کاستی و حتی سقفی از کانال برخوردار نبوده و تنها هوای داخل ساختمان را به گردش درآورده و دمای آن را کاهش یا افزایش میدهند. فن کویل ها علاوه بر نحوه کانال کشی، از لحاظ نحوه نصب نیز با هم تفاوت دارند، برخی از آنها به صورت توکار (به صورت پنهان که در معرض دید نیست) و برخی نیز به صورت روکار (در معرض دید) هستند، اما طرز کار فن کویلها چه به صورت توکار و چه روکار مشابه یکدیگر است.
نحوه کار سرمایش و گرمایش در سیستم فن کویل
فن کویل خود به تنهایی قادر به سرد یا گرم کردن هوا نمیباشد و در ساختمانهای بزرگ نیاز به سیستمهای آب گرم کننده مانند موتورخانه یا پکیج و سیستمهای آب سرد مانند چیلر یا مینی چیلر دارد. در یک ساختمان چندین فن کویل در واحدهای مختلف نصب میگردد که همگی از طریق لوله کشی آب سرد و گرم مجزا به سیستمهای گرمایش و سرمایش آب ذکر شده متصل میشوند. به این صورت میتوان دمای دستگاهها در هر بخش را به صورت جداگانه تنظیم نمود و در یک فصل از سال همزمان از هوای گرم و سرد فن کویل استفاده کرد. استفاده از این سیستم گزینه بسیار خوبی برای اماکنی است که هر اتاق یا سالن آن به کنترل جداگانه دما نیاز دارد.
بیشتر بخوانید : آشنایی با ساختار لوله کشی فن کویل
محاسبه تقریبی ظرفیت فن کویل
برآورد ظرفیت فن کویل مورد نیاز برای هر یک از متراژهای ارائه شده در جدول ذیل به صورت تقریبی و بر اساس شرايط دمای طرح داخل و در دور حد اکثر فن در نظر گرفته شده است و در دور متوسط ضريب تصحيح حجم هوادهی فن کویل ها نسبت به دور تند حدود 0.8 و در مورد قدرت سرمايش و گرمايش تقریباً حدود 0.85 است. در صورت تمایل می توانید با کارشناسان شرکت دماتجهیز نیز تماس حاصل فرمائید.
در جدول زیر برآورد تقریبی ظرفیت فن کویل مورد نیاز برای شرایط آب و هوایی تهران ارائه گردیده است.
دمـاتجهیــز؛ بهترین قیمت ها و برند های تجهیزات تأسیسات ساختمان
سخن پایانی
در این مقاله با عملکرد و نحوه کار فن کویل ها آشنا شدیم. برای کسب اطلاعات بیشتر و مشاهده انواع، برند ها، اطلاع از قیمت های به روز و همچنین خرید فن کویل و صدها محصول دیگر، میتوانید به سایت مجموعه تخصصی دماتجهیز (اولین و معتبرترین مجموعه تخصصی در حوزه تجهیزات تاسیسات ساختمان و کلیه دستگاه های تهویه مطبوع از سال 1383 و دارای 3 جواز کسب معتبر) مراجعه نمایید. همچنین به منظور بررسی و انتخاب فن کویل های مورد نیاز پروژه خود میتوانید در ساعات اداری با کارشناسان بخش تجهیزات تهویه مطبوع در مجموعه دماتجهیز تماس بگیرید.
