بعضی افراد تفاوت فن کویل با داکت اسپلیت را به خوبی نمی‌دانند و در هنگام انتخاب و خرید تجهیزات سرمایش و گرمایش برای منزل یا محل کار خود با سوالاتی در این خصوص مواجه می‌شوند، اگر شما هم جزو این دسته از افراد هستید این مقاله را مطالعه نمایید تا به خوبی تفاوت میان فن کویل و داکت اسپلیت را بدانید. در ابتدا به توضیح در مورد داکت اسپلیت می‌پردازیم، سپس طرز کار فن کویل و انواع آن را نیز توضیح خواهیم داد، به این ترتیب تفاوت و شباهت‌های میان آن‌ها مشخص می‌گردد.

مقایسه فن کویل با داکت اسپلیت

داکت اسپلیت

 نام دیگر داکت اسپلیت، اسپلیت کانالی است که  امروزه یکی از رایج‌ ترین سیستم‌های سرمایش و گرمایش در آپارتمان‌ها محسوب می‌شود. داکت اسپلیت ها به طور کلی از 2 بخش یونیت داخلی (هواساز) و یونیت خارجی (کندانسور) تشکیل شده اند که این 2 بخش توسط 2 لوله مسی به یکدیگر متصل می‌شوند و هوای سرد یا گرم مورد نیاز را توسط کانال‌های اجرا شده در بالای سقف کاذب به هر اتاق‌ یا سالن در هر واحد آپارتمانی توزیع می‌نمایند. داکت اسپلیت‌ها عموماً به جای چند اسپلیت در یک واحد مورد استفاده قرار می‌گیرند، یعنی یک کندانسور در بیرون آپارتمان نصب شده و از طریق کانال به بخش‌های مختلف یک واحد هوادهی می‌کند. با استفاده از داکت اسپلیت می‌توان نیاز به سیستم‌هایی مانند چیلر، برج خنک کننده، موتورخانه مرکزی، رادیاتورها و لوله کشی های مربوطه را در ساختمان حذف نمود. همچنین می‌توان از سرمایش و گرمایش این سیستم بهرمند شد. داکت اسپلیت یا اسپلیت کانالی از نظر مصرف انرژی معمولاً در دو مدل تولید می‌شوند، داکت اسپلیت های معمولی گرید B و داکت اسپلیت های اینورتر (کم مصرف) گرید A.

برآورد تقریبی ظرفیت داکت اسپلیت

با در نظر گرفتن پارامترهایی همچون متراژ و مساحت محیط، سطح آفتاب خور سقف و دیواره ها، نوع نمای ساختمان، کاربری واحد و درصد رطوبت موقعیت جغرافیایی، می‌توانیم داکت اسپلیت با ظرفیت مناسب را انتخاب نماییم. به عنوان مثال؛ اگر ضریب هوای تهران 400 و متراژ محیط مسکونی مد نظر 100 مترمربع باشد، با ضرب این اعداد ظرفیت داکت اسپلیت مناسب رابه دست می آوریم 40000=400*100
جدول زیر نسبت تقریبی ظرفیت داکت اسپلیت به متراژ محیط در هوای معتدل را نشان می دهد.

جدول محاسبه تقریبی ظرفیت داکت اسپلیت

نکته مهم: قبل از انتخاب و خرید داکت اسپیلت مورد نیاز، علاوه بر توجه به ظرفیت و حجم هوادهی کافی داکت اسپلیت انتخابی برای متراژ فضای مورد نظر، باید به موضوعات مهم دیگر مانند، نوع برق تک فاز یا سه فاز مورد نیاز دستگاه، امکان تامین برق در واحد و همچنین ابعاد فیزیکی خصوصاً ارتفاع پنل داخلی داکت اسپلیت جهت امکان قرارگیری در بالای سقف کاذب واحد مربوطه توجه و دقت کافی داشته باشید.

همچنین اگر متراژ واحد شما بیشتر از 130 مترمربع باشد، بهتر است از 2 دستگاه داکت اسپلیت کوچکتر و با ظرفیت کمتر، یکی برای اتاق خواب ها (که معمولاً شب ها روشن باشد) و یکی هم برای هال و پذیرایی استفاده نمائید.

فن کویل

فن کویل کوچکترین بخش از سیستم‌های تهویه مطبوع ساختمان است. فن کویل در واقع یک وسیله انتقال دماست که عمل سرمایش و گرمایش را با استفاده از آب انجام می‌دهد و اجزای اصلی تشکیل دهنده آن شامل کویل، موتور و فن دمنده هوا می‌باشند. فن کویل‌ها در انواع مختلفی از لحاظ محل نصب، شکل ظاهری و نوع کاربری وجود دارند که می‌توان به مدل‌های سقفی، دیواری، زمینی، کاستی سقفی و کانالی اشاره نمود. فن کویل‌های ساده عموماً به صورت تک کویل (یا دو لوله‌ای) تولید می‌شوند و این قابلیت را دارند که در فصل تابستان با استفاده از آب سرد سیستم چیلر ساختمان هوای خنک و در فصل زمستان با استفاده از آب گرم موتورخانه یا پکیج هوای گرم را برای ساکنین تأمین نمایند .

نحوه عملکرد فن کویل

طرز کار فن کویل به این صورت است که با عبور هوا از میان کویل مسی که در زمستان حاوی آب گرم (از دیگ موتورخانه یا پکیج گرمایشی است) و در تابستان حاوی آب سرد (از سیستم چیلر ساختمان) بوده، هوای گرم و هوای خنک را در فصل‌های مختلف سال برای شما تامین می‌کند.

داکت اسپلیت و فن کویل دماتجهیز

 دمـاتجهیــز؛ بهترین قیمت ها و برند های تجهیزات تأسیسات ساختمان

انواع فن کویل

همانطور که گفته شد فن کویل برای تأمین سرمایش به آب سرد سیستم تهویه مطبوع یا چیلر و برای گرمایش به آب گرم سیستم موتورخانه یا پکیج نیاز دارد و در انواع مختلفی تولید و عرضه می‌شود که به شرح زیر است.

فن کویل زمینی

فن کویل زمینی در ظرفیت هوادهی 200 الی 1200 فوت مکعب در دقیقه (CFM) تولید و عرضه می‌گردد و هوای خنک یا گرم را به صورت بالازن یا روبروزن منتشر می‌نماید.

فن کویل سقفی

فن کویل‌های سقفی معمولاً در بالای سقف کاذب (در ورودی هر اتاق) نصب می‌گردند این نوع فن کویل نیز در مدل‌های بدون کابین و کابین دار ارائه شده و دارای ظرفیت هوادهی 200 تا 1200 فوت مکعب در دقیقه (CFM) است. درخصوص انتخاب فن کویل سقفی نکته حائز اهمیت نوع مکش از زیر یا مکش از پشت فن کویل های سقفی می‌باشد.

فن کویل کاستی

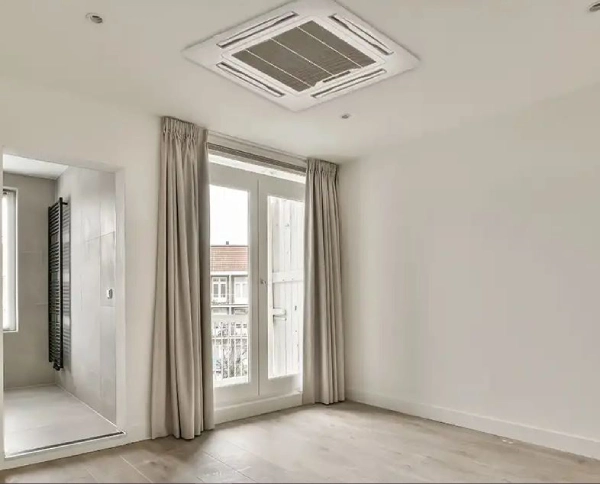

نوع دیگر این سیستم تهویه مطبوع فن کویل‌ کاستی بوده که نوعی از فن کویل‌ سقفی است، قسمت کویل این سیستم درون سقف کاذب نصب شده و تنها شبکه آن بر روی سقف مشخص است، کنترل دما و سرعت دور آن‌ علاوه بر ترموستات اتاقی، توسط ریموت کنترل نیز قابل انجام است. فن کویل کاستی سقفی به صورت یک طرفه یا چهار طرفه هوادهی می‌کند و از نظر لوله‌های متصل نیز دارای انواع دو لوله‌ای و چهار لوله‌ای می‌باشد.

فن کویل دیواری

فن کویل دیواری نیز ظاهری مشابه اسپلیت‌های کولر گازی دارد و روی دیوار نصب می‌گردد و لوله های رفت و برگشت آب کویل آن طبیعتاً باید از قبل در محل نصب روی دیوار اجرا و جاسازی شده باشد.

فن کویل کانالی

آخرین نوع از فن کویل‌ها نیز فن کویل کانالی بوده که در دو مدل ایستاده و افقی برای فضا های بزرگ تولید می‌شود و دارای ظرفیت های 600 الی 2000 فوت مکعب در دقیقه (CFM)است.
نکته: قبل از سفارش خرید نوع فن کویل های درخواستی باید علاوه بر تعیین تعداد و ظرفیت هرکدام از انواع فن کویل های مورد نیاز به موضوع مهم چپ یا راست بودن اتصال کویل به لوله های آب ورودی و خروجی فن کویل نیز توجه داشته باشید و به عبارت دیگر در مورد هر فن کویل چپ یا راست بودن آنرا براساس محل قرارگرفتن در پروژه در زمان سفارش خرید کاملاً مشخص فرمایید.

برآورد تقریبی ظرفیت فن کویل

برآورد ظرفیت فن کویل مورد نیاز برای هر یک از متراژهای ارائه شده جدول ذیل به صورت تقریبی بر اساس شرايط دمای طرح داخل و در دور حد اکثر فن در نظر گرفته شده است و در دور متوسط ضريب تصحيح حجم هوادهی فن کویل ها نسبت به دور تند حدود 0.8 و در مورد قدرت سرمايش و گرمايش تقریباً حدود 0.85 است. در صورت تمایل می توانید با کارشناسان شرکت دماتجهیز نیز تماس حاصل فرمائید.
در جدول زیر برآورد تقریبی ظرفیت سرمایش و گرمایش فن کویل مورد نیاز برای شرایط آب و هوایی تهران ارائه گردیده است.

فرمول محاسبه ظرفیت فن کویل

جدول محاسبه ظرفیت فن کویل

سخن پایانی

در سایت مجموعه تخصصی دماتجهیز، اطلاعات فنی ده ها مدل از انواع فن کویل و داکت اسپلیت پروژه های ساختمانی، از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است. به منظور بررسی و انتخاب انواع داکت اسپلیت یا فن کویل مورد نیاز لطفاً در ساعات اداری با کارشناسان بخش تجهیزات تهویه مطبوع در شرکت دماتجهیز تماس حاصل فرمایید.
