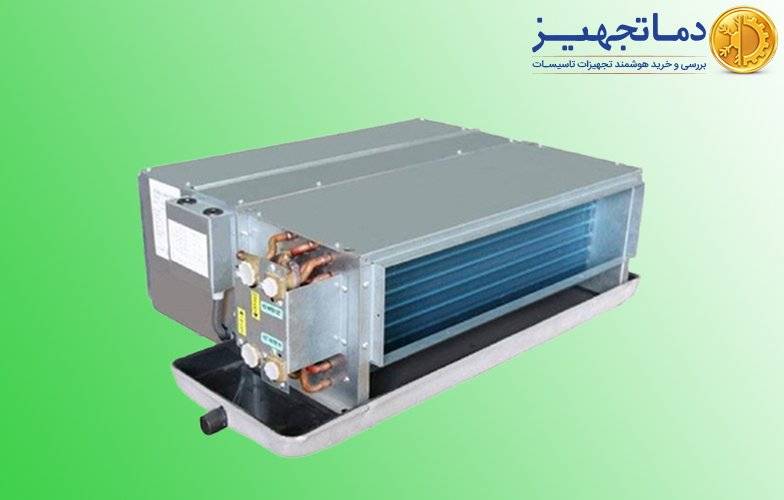

یکی از کاربردی ترین تجهیزات تهویه مطبوع در ساختمانها فن کویلها هستند که با استفاده از جریان آب سرد چیلر یا آب گرم بویلر موتورخانه ساختمان (یا پکیج) در کویلهای (لولههای) مسی و به وسیله فن هوادهی، هوای سرد یا گرم را تولید میکنند. برخی از فن کویلها دارای سیستم دو لولهای و برخی نیز دارای کویل چهار لولهای هستند. در این مقاله سیستم لوله کشی فن کویل و ساختار انواع فنکویلهای دو لوله ای و چهار لوله ای را شرح میدهیم.
در صورتی که سیستم فن کویل طوری طراحی شده باشد که به واسطه دستگاههای مولد آب سرد و آب گرم مانند چیلر و بویلر (یونیت های بیرون از ساختمان) کار کند، میبایست از کویل مخصوص آب سرد و آب گرم برخوردار باشد و اگر همراه سیستمهای پمپ حرارتی همچون دستگاه VRF و GHP (یونیت های بیرون از ساختمان) طراحی شده باشد، باید دارای کویل مسی مخصوص مبرد نیز باشد. در حقیقت کویل هر فن کویل در این گونه دستگاه ها اواپراتور سیکل تبرید تراکمی محسوب میگردد، به این صورت که مبرد با جاری شدن درون کویل و تبادل حرارت با هوای اطراف کویل، موجب کاهش یا افزایش دمای هوا در فصل تابستان یا زمستان میگردد.

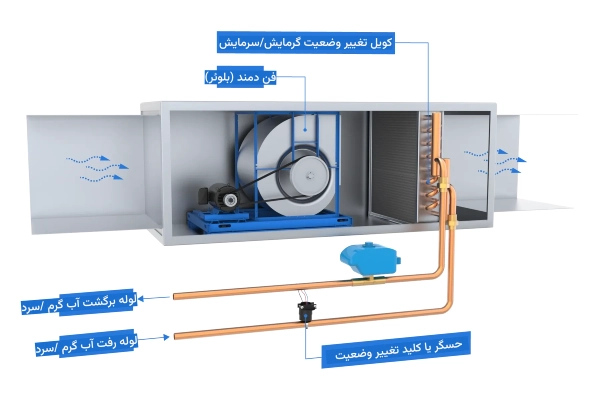

ساختار سیستم دو لوله ای در فن کویل
چنانچه سیستم فن کویل دو لولهای باشد، یک لوله برای رفت آب گرم یا سرد و یک لوله برای برگشت آب گرم یا سرد است، به این منظور که در نوع دو لوله ای، یا تنها آب سرد در فن کویل جریان دارد و یا تنها آب گرم و در صورتی که در یک زمان یک واحد به هوای سرد و واحد دیگری به هوای گرم نیاز داشته باشد، فن کویل با سیستم دو لولهای پاسخگوی هر دو نیاز به صورت همزمان نخواهد بود. فن کویل دو لوله ای به یک سنسور تغییر وضعیت نیاز دارد، که معمولاً یک سنسور دمایی است و بر روی مسیر ورودی آب به سیستم نصب میشود تا نحوه فعالیت سیستم (گرمایش یا سرمایش) را تعیین نماید.
در صورت استفاده از فن کویل دو لولهای، ساختمان برای خنک کردن آب در فصل تابستان از یک چیلر مرکزی یا مینی چیلر مستقل و برای گرم کردن آب در فصل زمستان از یک دیگ آب گرم یا پکیج مستقل استفاده مینماید. به علت برخورداری از یک لوله ورودی و یک لوله برگشتی آب، تنها امکان عبور یک نوع سیال (یا آب سرد یا آب گرم) در سیستم لوله کشی سرمایش یا گرمایش ساختمان وجود دارد. در این صورت فن کویل دو لوله ای طبق شرایط آب و هوایی فصلی در ساختمان شروع به کار میکند و در هر فصل فقط یا گرمایش و یا سرمایش را تأمین مینماید و امکان استفاده همزمان از قابلیت سرمایش و گرمایش در آنها وجود ندارد. بنابراین ساکنین ساختمان ممکن است هر سال در فصول بهار و پاییز تا حدودی مجبور به تحمل نوسانات دمایی باشند.
همچنین فن مورد استفاده در فن کویل دو لوله ای از سه سرعت برخوردار است؛ سرعت کم، متوسط و سرعت زیاد، که این سرعت با هدف انتقال مقادیر مختلف جریان هوا بر حسب CFM (حجم هوادهی فن کویل بر حسب مترمکعب در دقیقه) تنظیم میگردد.
سیستم چهار لوله ای در فن کویل
اما چنانچه سیستم فن کویل چهار لولهای باشد، فن کویل دارای 2 کویل مجزا بوده و در این صورت یک لوله رفت و یک لوله برگشت برای کویل آب گرم و همینطور یک لوله رفت و یک لوله برگشت برای کویل آب سرد اختصاص داده میشود که در این حالت میتوان به طور همزمان از سیستم گرمایشی و سرمایشی بصورت همزمان در فن کویل های مختلف ساختمان بهرمند شد.
به عنوان مثال اگر در فصل پاییز، بخشی از ساختمان که رو به آفتاب قرار دارد به سرمایش و بخش دیگری از ساختمان که پشت به آفتاب قرار گرفته به گرمایش نیاز داشته باشد، میتوانند این امکان را داشته باشند که به طور همزمان در بخشهای مورد نظر ساختمان هم از سرمایش و هم از گرمایش استفاده نمایند. سیستم چهار لوله ای فن کویل ها دارای قیمت بیشتری است اما مزایای بیشتری نسبت به فن کویل دو لوله ای نیز دارد. فن کویل چهار لولهای به نحوی تولید شده است که به علت برخورداری از امکان تأمین همزمان سرمایش و گرمایش هوا در محیط های مختلف یک ساختمان، قادر به انجام عمل رطوبت زدایی از هوا نیز باشد. با این وجود، میزان رطوبت زدایی ممکن است به دلیل افزایش یافتن دمای آب سرد ورودی محدود شود.
عملکرد ترموستات فن کویل چهار لوله ای
عملکرد ترموستات در فن کویل چهار لولهای به این صورت است که ترموستات، شیر کنترلی آب را به سمت کویل گرمایش یا سرمایش باز نموده و فن هوادهی را روشن میکند تا جریان هوا بر روی کویل گرمایشی یا سرمایشی در هر فن کویل به گردش در آید. پس به این ترتیب فن کویل چهار لوله ای عملکرد گرمایش یا سرمایش خود را در هر لحظه از روز، ماه و یا سال بر اساس دمای تنظیم شده ترموستات در فضاهای مختلف یک ساختمان آغاز خواهد کرد.
نکته مهم دیگری که باید در زمینه لوله کشی فن کویل ها به آن اشاره نمائیم، محاسبه قطر لوله های آب سرد و گرم ورودی به کویل هر فن کویل است. چنانچه برای هر یک از فضا ها فن کویل با نوع و حتی ظرفیت مناسب انتخاب و نصب گردد، اما قطر لوله آب سرد و گرم ورودی به کویل نا کافی و کم باشد، فن کویل مذکور قادر به تامین گرمایش یا سرمایش مورد نیاز فضای مربوطه نخواهد بود. محاسبه قطر لوله کشی های فن کویل ها باید دقیقاً طبق دیاگرام های مهندسی تأسیسات و صرفاً توسط کارشناسان و مهندسین تأسیسات پروژه انجام میگردد.
دمـاتجهیــز؛ بهترین قیمت ها و برند های تجهیزات تأسیسات ساختمان
سخن پایانی
در این مقاله با سیستم لوله کشی فن کویل آشنا شدیم. امیدواریم مطالب مفیدی را ارائه کرده باشیم. مجموعه تخصصی دماتجهیز (اولین و معتبرترین مجموعه تخصصی در حوزه تجهیزات تاسیسات ساختمان و کلیه دستگاه های تهویه مطبوع از سال 1383 و دارا بودن 3 جواز کسب معتبر) تمامی محصولات را با تضمین اصل بودن کالا، گارانتی معتبر و قیمت مناسب به هم مشتریان عزیز ارائه میدهد. برای کسب اطلاعات بیشتر در خصوص انتخاب فن کویل های مورد نیاز پروژه لطفاً در ساعات اداری با کارشناسان بخش تجهیزات تهویه مطبوع دماتجهیز از طریق تلفن 88822550-021 تماس حاصل فرمائید.
