اختيار وشراء وحدة مناولة الهواء السكنية، الطبية، والصناعية

وحدات مناولة الهواء، المعروفة أيضًا بمعالجات الهواء، تتحكم في درجة الحرارة والرطوبة وجودة الهواء في الغرف والمسارح والمستشفيات وغيرها. يقدم هذا الدليل معلومات سهلة الفهم، والمواصفات التقنية، والنصائح، وأفضل الأسعار لجميع أنواع وحدات مناولة الهواء.

الدليل التخصصي لاختيار وشراء وأسعار وحدة مناولة الهواء السكنية والصناعية

وحدة مناولة الهواء أو وحدة معالجة الهواء هي واحدة من أهم أنواع المعدات التي توفر هواءً مريحًا ومنعشًا مع القدرة على التحكم في درجة الحرارة والرطوبة في فصول الشتاء والصيف. تعد وحدة مناولة الهواء واحدة من المعدات الرئيسية في أنظمة التكييف التي يمكن تركيبها وتشغيلها في جميع مناخات إيران.
عادةً ما تشمل وحدات مناولة الهواء عدة مكونات: جسم محكم الهواء، مروحة، محرك كهربائي، فلاتر هواء، لفائف تبريد و/أو تدفئة، رشاشات مرطب، مخمدات هواء مدخل ومخرج، معدات هواء عائد والتحكم.
بالإضافة إلى ذلك، إذا كنت تفكر في تنقية الهواء في منزلك أو مكتبك، يمكنك الاطلاع على قائمة واسعة من تلك الأجهزة في قسم أجهزة تنقية الهواء. استمر في القراءة لمعرفة المزيد عن أنواع العلامات التجارية لوحدات مناولة الهواء.

كيفية عمل وحدات مناولة الهواء في أنظمة التبريد والتدفئة

في وحدات مناولة الهواء، يتم خلط الهواء النقي مع الهواء العائد من المبنى، ثم يمر عبر الفلتر الأولي المصنوع من الألمنيوم. بعد ذلك، يتم تعديل درجة حرارة الهواء عن طريق مروره عبر زعانف لفائف الماء البارد أو لفائف المبرد في الصيف، وفي الشتاء، يمر عبر زعانف لفائف الماء الدافئ أو البخار.
ثم، يتم توجيه هذا الهواء إلى المناطق المختلفة عبر القنوات المركبة. بالإضافة إلى ذلك، يتم ترطيب الهواء بواسطة الماء أو البخار داخل وحدة مناولة الهواء قبل توزيعه في القنوات.

تطبيقات وحدات مناولة الهواء (AHU) في المباني المختلفة

بالإضافة إلى التهوية وتوفير الهواء بالدرجة المناسبة من الحرارة، يمكن لوحدات مناولة الهواء نقل هواء نظيف مع الرطوبة التي يحتاجها المستخدم إلى البيئة. بشكل عام، من الشائع استخدام وحدة مناولة الهواء في المساحات التي تحتوي على مساحة كبيرة ومتكاملة أو التي تتطلب حجمًا كبيرًا من الهواء النقي، بما في ذلك:

• الصالات الرياضية
• الفنادق والمراكز الترفيهية
• الجامعات والمراكز التعليمية
• المستشفيات والمراكز الطبية
• المطاعم وقاعات الاستقبال
• الورش الصناعية والمصانع
• قاعات الندوات والتجمعات

نقطة أخرى مهمة لمستخدمي جميع أنواع وحدات مناولة الهواء هي أن هذه الأجهزة تستخدم كأجهزة مركزية، وبالتالي لا يمكن استخدامها في المساحات المنفصلة التي تتطلب تحكمًا في درجات الحرارة المستقلة والمختلفة (مثل الوحدات السكنية أو المكاتب أو المحلات في مراكز تجارية).
كما ذكرنا سابقًا، تعتبر وحدات مناولة الهواء نوعًا من موزعات الهواء التي لا يمكنها بمفردها توفير الهواء البارد أو الساخن، ويجب أن يتدفق الطاقة الحرارية عبر نظام التدفئة المركزي في المبنى لتوفير الهواء الساخن. بشكل طبيعي، في حالة التبريد، يجب أولاً نقل الماء البارد من 7 إلى 12 درجة مئوية من جهاز التبريد في المبنى لتوفير هواء بارد بدرجة حرارة مخرجة تتراوح بين 16 و18 درجة مئوية.

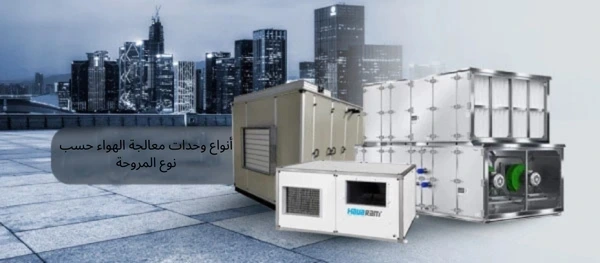

أنواع وحدات مناولة الهواء من حيث موقع المروحة

استنادًا إلى نوع ترتيب أو موقع المروحة، يتم تقسيم وحدات مناولة الهواء إلى فئتين: "سحب من خلال" و"دفع من خلال":

وحدات مناولة الهواء مع مروحة سحب من خلال

في هذا النظام، يتم وضع المروحة بعد لفائف التبريد، حيث تقوم بسحب الهواء بين اللفائف وصندوق المزج وتوزيعه في القنوات.

وحدات مناولة الهواء مع مروحة دفع من خلال

في هذا النظام، يتم وضع المروحة قبل لفائف التبريد، حيث تقوم بدفع الهواء عبر اللفائف إلى قنوات توزيع الهواء.

أنواع وحدات مناولة الهواء من حيث التحكم في تدفق الهواء

يتم التحكم في تدفق الهواء في وحدات مناولة الهواء باستخدام طريقتين: السرعة الثابتة والمتغيرة للمحرك ومروحة التهوية. لذلك، من حيث نوع التحكم في تدفق الهواء، يتم تقسيم وحدات مناولة الهواء إلى فئتين: "حجم هواء ثابت" و "حجم هواء متغير".

مروحة تدفق الهواء الثابت (CAV)

في وحدات مناولة الهواء ذات الحجم الثابت (CAV)، كما يوحي اسمها، يكون حجم الهواء الخارج من الجهاز ثابتًا دائمًا، ولكن درجة حرارة لفائف الماء البارد من جهاز التبريد ولفائف الماء الساخن أو بخار الغلاية تختلف.
وهذا يعني أن مروحة هذا النوع من معالجات الهواء (التي تكون من النوع الثابت الدائري) تقوم بشكل مستمر بدفع كمية ثابتة من الهواء عبر اللفائف، ومع تغير درجة الحرارة داخل المبنى، بناءً على اكتشاف والتحكم بواسطة ترموستات الغرفة، يتم إرسال الإشارة إلى الصمام الكهرومغناطيسي. يتم تركيب صمام ثلاثي الاتجاه في مسار المياه الباردة والساخنة إلى لفائف التبريد أو التسخين، وتتغير درجة حرارة اللفائف وفقًا لذلك.

مروحة تدفق الهواء المتغير (VAV)

أداء وحدات مناولة الهواء ذات الحجم المتغير (VAV) هو تقريبًا عكس وحدات مناولة الهواء ذات الحجم الثابت. في هذه الطريقة، يتغير حجم الهواء الخارج من الجهاز، لكن درجة حرارة المياه الباردة والساخنة المتدفقة في لفائف التبريد والتدفئة ثابتة.
نتيجة لذلك، عندما يتم تغيير كمية الهواء التي تمر عبر اللفائف بواسطة مروحة VAV، يتم تقليل أو زيادة حجم الهواء البارد أو الدافئ الذي يدخل المبنى بناءً على متطلبات درجة الحرارة. استهلاك الطاقة لوحدات مناولة الهواء VAV أقل بسبب استخدام مروحة العاكس.

أنواع وحدات مناولة الهواء من حيث اتجاه تدفق الهواء

من حيث اتجاه تدفق الهواء، يشمل نظام مناولة الهواء (AHU) ثلاثة أنواع: تدفق الهواء الأمامي، تدفق الهواء العلوي، وتدفق الهواء السفلي. في كل من هذه الأجهزة، يتم دفع الهواء للأمام أو للأعلى أو للأسفل، وذلك بناءً على الظروف الفيزيائية وموقع المشروع للجهاز.

أنواع وحدات مناولة الهواء من حيث منطقة التهوية

استنادًا إلى المنطقة أو عدد مخارج الهواء، تشمل وحدات مناولة الهواء الأنواع أحادية المنطقة ومتعددة المناطق.

وحدة مناولة الهواء أحادية المنطقة

تحتوي وحدة مناولة الهواء أحادية المنطقة على مخرج هواء واحد فقط بنفس ظروف درجة الحرارة والرطوبة؛ لذلك، تقوم وحدات مناولة الهواء أحادية المنطقة بدفع الهواء إلى أجزاء مختلفة من المبنى المتصلة بالقنوات بشكل موحد مع ظروف ثابتة، درجة حرارة ورطوبة ومعدل تدفق معين.

وحدة مناولة الهواء متعددة المناطق

تحتوي وحدة مناولة الهواء متعددة المناطق على أكثر من مخرج هواء واحد وقادرة على إنتاج تدفق هواء بشروط مختلفة (درجة الحرارة، الرطوبة، إلخ). لذلك، عندما يكون من الضروري التحكم في درجة الحرارة أو غيرها من المؤشرات في كل من الأجزاء المختلفة من المبنى بشكل مستقل ومنفصل عن الأجزاء الأخرى، يتم استخدام هذا النوع من وحدات مناولة الهواء.

ملاحظة: يجب ملاحظة أنه في وحدات مناولة الهواء متعددة المناطق، يحتاج كل قسم من المبنى إلى قناة منفصلة متصلة بالجهاز.

أنواع وحدات مناولة الهواء من حيث دورة التهوية

استنادًا إلى نوع دورة التهوية، يتم تقسيم وحدات مناولة الهواء إلى مجموعتين: "وحدة مناولة الهواء بالهواء النقي بالكامل" و "وحدة مناولة الهواء العائد"، والتي يجب اختيارها وتحضيرها بناءً على احتياجات المشروع والحسابات الهندسية.

عادةً ما تحتوي معالجات الهواء من نوع العائد على ثلاثة صمامات تدفق هواء، كل منها يؤدي الوظائف التالية:

• إدخال الهواء النقي من الخارج إلى وحدة مناولة الهواء
• صمام خروج الهواء من الجهاز إلى المبنى
• قناة العائد والصمام الذي يعيد جزءًا من الهواء إلى الجهاز

أنواع وحدات مناولة الهواء (AHU) من حيث الاستخدام

تم تصميم وإنتاج وحدات مناولة الهواء بأنواع مختلفة استنادًا إلى عدة عوامل، وتشمل:

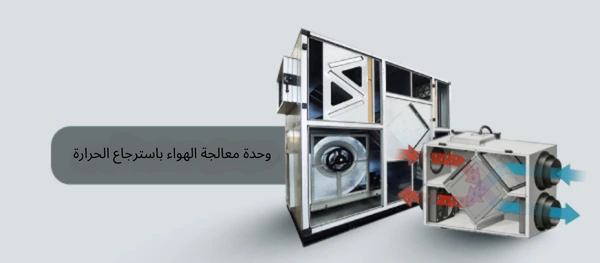

وحدات مناولة الهواء لاسترجاع الحرارة

بشرح مختصر، يمكن القول إن وحدة مناولة الهواء لاسترجاع الحرارة أو استرجاع الطاقة هي وحدة مناولة هواء تتكون من مجريين هوائيين متوازيين، ومن خلال استخدام مبادل حراري (من نوع هواء إلى هواء)، يتم استخراج الحرارة من تدفق الهواء العائد. ثم تنتقل الحرارة إلى تدفق الهواء النقي. لمعرفة المزيد عن الهيكل والتشغيل وفوائد وحدة مناولة الهواء لاسترجاع الحرارة، راجع المقال حول وحدة مناولة الهواء لاسترجاع الحرارة واستخدامه.

وحدات مناولة الهواء المنزلية

تختلف وحدات مناولة الهواء المنزلية بشكل كبير عن وحدات مناولة الهواء الصناعية من حيث هيكلها الداخلي. مبدأ عمل هذه الوحدات هو توفير هواء مريح بدرجة الحرارة والرطوبة المرغوبة، والذي يقوم أيضًا بفلترة الهواء واحتجاز الغبار لتوفير هواء نقي.
أداء وحدة مناولة الهواء المنزلية لا يختلف عن الصناعي، حيث تقوم بتدوير الهواء عبر لفائف التبريد والتسخين لضبط درجة الحرارة. يمكنها أيضًا ضبط رطوبة الهواء، ولكن يتطلب ذلك جهاز ترطيب.
حسب نوع الاستخدام، مثل في مراكز السينما، المساجد، قاعات الندوات، المستشفيات، إلخ، يمكن تزويد وحدات مناولة الهواء بمرشحات متعددة المراحل، التي تعمل عبر عدة مراحل لتنقية الهواء بشكل كامل وامتصاص الملوثات. يتم تصميم وحدات مناولة الهواء المنزلية وإنتاجها بأبعاد أصغر من الوحدات الصناعية لأنها يجب أن تُركب في بيئات أكثر وصولاً.

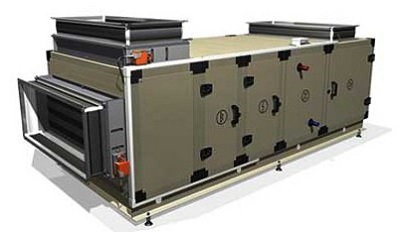

وحدات مناولة الهواء الصناعية

اليوم، تعتبر وحدات مناولة الهواء الصناعية واحدة من أفضل الخيارات بين وحدات مناولة الهواء المركزية. يمكن لوحدات مناولة الهواء الصناعية وغيرها من أجهزة التبريد/التدفئة، مثل الشيلرات والغلايات، توفير درجة حرارة الهواء المناسبة في البيئات الصناعية والتجارية الكبيرة.
علاوة على ذلك، في بعض الصناعات، قد يكون هناك حاجة إلى تدفق هواء بدرجة حرارة ورطوبة معينة أثناء مراحل الإنتاج. في مثل هذه الحالات، تعد وحدات مناولة الهواء الصناعية هي الخيار الأفضل.
نؤكد مرة أخرى أن وحدات مناولة الهواء لا يمكنها توفير التبريد أو التدفئة بشكل مستقل. وحدات مناولة الهواء هي نوع من موزعي الهواء التي يمكنها تبريد أو تدفئة البيئة المطلوبة باستخدام المياه الباردة من جهاز الشيلر أو المياه الساخنة من غلاية غرفة المحركات.
تقسم وحدات مناولة الهواء الصناعية إلى 3 أنواع من حيث التطبيق. ومع ذلك، فهي متشابهة جدًا من حيث علاقة العمل، ولكن بسبب الاستخدامات المختلفة في بعض الأماكن، يتم إدخال تغييرات في الهيكل والمكونات، والتي سوف نوضحها أدناه:

وحدات مناولة الهواء الصناعية العادية

وحدة مناولة الهواء الصناعية العادية تحتوي على لفائف للتبريد والتسخين ويمكن استخدامها في الأماكن التجارية والصناعية الكبيرة مثل المصانع. مروحة هذا الجهاز من النوع الذي يدفع الهواء للأمام، وعادة ما يكون فلتره من الألومنيوم. تقوم هذه الوحدة بمزج الهواء الداخلي مع نسبة من الهواء النقي من الخارج، ثم تبريد أو تسخين الهواء بعد توجيهه عبر لفائف التبريد أو التسخين. ثم يتم توزيعه عبر القنوات الهوائية إلى المناطق المطلوبة في المبنى.

وحدات مناولة الهواء الصناعية ذات الهواء النقي بالكامل

وحدات مناولة الهواء "ذات الهواء النقي بالكامل" (توفير 100% هواء نقي) تمتاز بشكل طبيعي بأن لديها لفائف تبريد وتدفئة أقوى من الوحدات العادية لأنها يجب أن تكون قادرة على تبريد كل الهواء الساخن من الخارج. بالإضافة إلى الفلاتر القابلة للغسل من الألومنيوم، تحتوي هذه الوحدات على فلاتر أكياس تساعد في تعقيم الهواء. مروحة هذا الجهاز عادة ما تكون من النوع العكسي، وهي مناسبة للاستخدام في أماكن مثل المستشفيات التي تحتاج إلى 100% هواء نقي مع ضغط إيجابي.

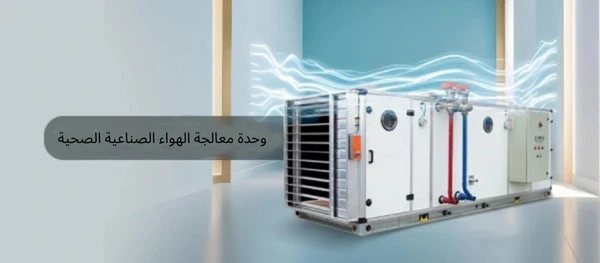

وحدات مناولة الهواء الصناعية الصحية

كما يوحي اسمها، فإن وحدة مناولة الهواء الصحية الصناعية مناسبة لغرف العمليات، وغرف الخوادم، والغرف النظيفة، إلخ. لأنه في هذه الأماكن من الضروري أن يكون الهواء باردًا ومريحًا، يمكن لوحدة معالجة الهواء توفير هواء نظيف ومعقم، خالي من البكتيريا. لهذا الغرض، يتم استخدام فلاتر خاصة تسمى فلاتر HEPA وULPA.
لذلك، فإن إغلاق الهواء بالكامل لجسم وحدات مناولة الهواء الصحية أمر بالغ الأهمية. بالإضافة إلى استخدام العزل عالي الجودة، يجب تركيب الجهاز بواسطة خبير.

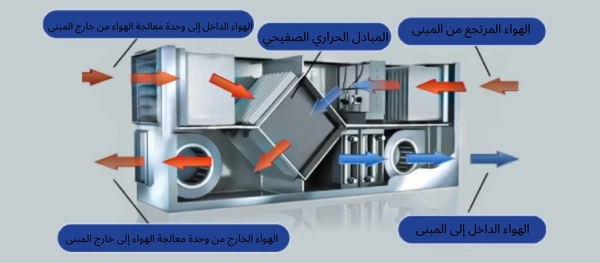

مكونات وحدة مناولة الهواء (AHU)

تتكون وحدات مناولة الهواء بشكل رئيسي من مكونات تشمل: جسم معزول، مروحة تهوية، محرك كهربائي، فلاتر هواء، لفائف تبريد وتدفئة، رشاشات ترطيب، صندوق خلط، صمامات هواء دخول وخروج، وعودة الهواء ومعدات التحكم؛ أهم هذه المكونات هي كما يلي:

الجسم والعزل

يتكون جسم وحدة مناولة الهواء من ثلاثة أجزاء: الهيكل، الإطار، والجدران. جدران الجسم تتضمن جزءين: الجدار الداخلي والجدار الخارجي. الجدار الخارجي مصنوع من صفائح مجلفنة، بينما الجدار الداخلي مصنوع من الجلفنة أو الألومنيوم أو الصلب، وفقًا لاستخدام الجهاز، ويملأ هذا الفضاء بين الجدران بعزل خاص.

المروحة والمحرك الكهربائي

تقوم مروحة التهوية بتوفير الطاقة اللازمة لتدوير الهواء داخل قنوات الهواء في المبنى. بمعنى آخر، تقوم مروحة وحدة مناولة الهواء بسحب الهواء الخارجي إلى الجهاز، مروره عبر سطح لفائف التبريد والتسخين ونظام الفلاتر، ثم نقل الهواء المعالج إلى داخل الوحدات.
من بين المراوح المستخدمة في وحدات مناولة الهواء توجد المراوح الطاردة المركزية والمراوح ذات التوصيل (من النوع الأمامي أو العكسي). من المهم للغاية أن يتم مراعاة قوة محرك المروحة للتغلب على انخفاض الضغط الاحتكاكي الناتج عن مرور حجم الهواء عبر القنوات الرئيسية والثانوية وصمامات توزيع الهواء في البيئة المطلوبة.

لفائف التدفئة/التبريد

اللفائف هي جزء مهم في مسار تدفق الهواء بوحدات مناولة الهواء، حيث تتغير درجة حرارة الهواء عندما يمر عبر لفائف التبريد (في موسم الصيف) ولفائف التدفئة (في موسم الشتاء).
في حالة لفائف التبريد والتدفئة، بالإضافة إلى مراعاة المستوى الحراري المطلوب بناءً على حسابات الحمل التبريدي والحراري للفراغ المطلوب، من المهم أيضًا مراعاة عدد صفوف الزعانف لكل بوصة من اللفيفة.

فلاتر الهواء

يستخدم نظام الفلترة تقنيات فريدة لتنقية وتنظيف الهواء الداخل إلى وحدات المبنى. استنادًا إلى نوع التكنولوجيا والمعايير التصنيعية والمكونات والقدرة على إزالة الملوثات، تشمل هذه الفلاتر أنواعًا مختلفة مثل فلاتر HEPA وULPA، فلاتر أكياس، فلاتر معدنية، فلاتر الألياف الزجاجية، والفلاتر الطيات (اللوحية).
يتم تحديد نوع وعدد الفلاتر المستخدمة في كل وحدة مناولة هواء بناءً على مستوى التلوث الهوائي في موقع المشروع ومستوى الحساسية أو الحاجة لاستخدام هواء نقي.

النقاط المهمة لاختيار وطلب تصنيع وحدة مناولة الهواء الصناعية، المستشفيات والشقق

قبل من طلب تصنيع جهاز وحدة مناولة الهواء، يجب حساب وتحديد النقاط التالية بعناية:

تحديد نوع جهاز وحدة مناولة الهواء بناءً على استخدام المساحة والذي يشمل النقاط التالية:
1-1) جهاز "هواساز" لمنطقة واحدة أم متعددة المناطق؟
2-1) هل الجهاز أفقي أم عمودي؟
3-1) هل الجهاز عادي أم صحي (هايجييني)؟

لحساب دقيق للحمولة التبريدية والتسخينية للمساحة المطلوبة في المبنى، يجب استخراج المعلومات التالية من قبل مهندسي التكييف للمشروع:

1-2) درجة حرارة الهواء الداخل والخارج الجاف (Db) والرطب (Wb)
2-2) مساحة وحجم المساحة المطلوبة
3-2) استخدام المساحة وحجم الحمل التبريدي والتسخيني بناءً على المساحة والحجم ومعاملات انتقال الحرارة للمواد المستخدمة في المشروع
4-2) حجم الهواء المطلوب (CFM) لتوفير التبريد والتدفئة في المشروع، وهو أمر بالغ الأهمية
5-2) ارتفاع المنطقة المطلوبة عن سطح البحر

تحديد متطلبات وقيود تصميم جهاز وحدة مناولة الهواء:
1-3) القيود البُعدية وتركيب جهاز وحدة مناولة الهواء بناءً على التخطيط ومدى توفر قنوات الهواء وكذلك نوع تركيب الجهاز سواء كان جهاز وحدة مناولة الهواء علوياً أو سفلياً
2-3) مادة الملف وتحديد السطح الحراري وعدد صفوف الملفات الخاصة بالتبريد والتدفئة، وهو أمر بالغ الأهمية
3-3) نوع المعدن المستخدم في الزعانف وأقصى كثافة للزعانف (FPI) في ملفات التبريد والتدفئة
4-3) تحديد نوع الملف التبريدي (DX أو مائي) لجهاز وحدة مناولة الهواء
5-3) تحديد نوع الملف التدفئي (كهربائي - بخار - ماء ساخن) لجهاز وحدة مناولة الهواء
6-3) تحديد الضغط الاستاتيكي الخارجي المطلوب لمروحة جهاز وحدة مناولة الهواء لعبور الهواء والوصول إلى أبعد فتحة هواء من القناة، وهو أمر بالغ الأهمية
7-3) تحديد عدد ونوع فلاتر تنقية الهواء في مسار الهواء الذي يمر عبر جهاز وحدة مناولة الهواء
8-3) تحديد نوع الصمامات (Return، Fresh و Supply) مع محركاتها
9-3) تحديد الملحقات المطلوبة (مرطبات - كاشفات دخان وحريق - مقياس ضغط ودرجة حرارة - حساس درجة حرارة ورطوبة)
10-3) تحديد نوع المادة وسماكة هيكل جهاز وحدة مناولة الهواء بالإضافة إلى تغطية الطلاء
11-3) موقع تركيب جهاز وحدة مناولة الهواء (داخلي / خارجي) بالنسبة للمبنى في المشروع

شرح: تُسمى أجهزة وحدة مناولة الهواء التي تستخدم غاز التبريد من الشيلر الهوائي لتوفير التبريد بدلاً من الماء البارد من الشيلر في الملف التبريدي بـ "هواساز" مع ملف DX.

ملاحظات:

• تحديد دور الملف في وحدات مناولة الهواء يتطلب الانتباه إلى عدد الصفوف، سطح الحرارة، وعدد الزعانف لكل بوصة من الملفات سواء للتبريد أو التدفئة، بالإضافة إلى قطر وسمك الملف، وأسطوانة الهيكل، والإطارات.
• وجود نظام لزيادة الرطوبة أو عدم وجوده.
• لحساب الأحمال الحرارية والتبريد بشكل دقيق، يجب أن يقوم المهندسون أو الخبراء في مجموعة داما تجهيز بدراسة العوامل المذكورة.

اختيار أفضل حمولة تبريد/تدفئة لوحدة مناولة الهواء بناءً على نوع المناخ

من أهم العوامل في حساب الحمل التبريدي والحراري لوحدة مناولة الهواء هو نوع الوحدة بالنسبة للحرارة والرطوبة المطلوبة في المناخات المختلفة مثل:

• المناخات الحارة والمعتدلة: مثل مدن طهران، مشهد، شيراز، وغيرها.
• المناخات الحارة والرطبة: مثل أهواز، دبي، مسقط، جدة، صنعاء، وغيرها.
• المناخات الحارة والجافة: مثل يزد، كربلاء، بغداد، وغيرها.
• المناخات الباردة والمعتدلة: مثل تبريز، أرمينا، يريفان، أنقرة، وغيرها.
• المناخات المعتدلة والرطبة: مثل رشت، باكو، أنطاليا، وغيرها.

حساب الحمولة التبريدية/التدفئة لوحدة مناولة الهواء بناءً على القنوات الهوائية

حساب وتنفيذ قنوات توزيع الهواء (بالإضافة إلى استخدام الصفائح المجلفنة بسمك مناسب)، عزل القنوات، تنفيذ مثبتات ودعامات مناسبة، وأبعاد القناة في كل جزء من المسار.
كما يجب تحديد السرعة المناسبة للهواء المار، الامتثال للمعايير المتعلقة بتغيير الاتجاه ونصف القطر الداخلي للمنحنيات في القنوات الهوائية، وأخيرًا، أبعاد صمام هواء الخروج في كل مساحة مع السرعة المناسبة.
من الضروري، وفقًا للحسابات الهندسية، استخدام عمال القنوات والامتثال للمعايير الخاصة بتصميم وحساب قنوات نقل الهواء تحت إشراف المهندسين المختصين.

ملحقات وحدة مناولة الهواء (اختياري)

نظرًا لأهمية المعدات الأساسية مثل وحدة مناولة الهواء في توفير درجة الحرارة والرطوبة وجودة الهواء المطلوبة في المشاريع والمباني، فمن الطبيعي أن يتم التفكير في المعدات والملحقات الخاصة لتحسين أداء وجودة الهواء الخارج من هذه المعدات، وأهم هذه الملحقات يتم تقديمها كما يلي:

• استخدام لفائف Blue Fin أو لفائف Gold Fin لتحسين وزيادة كفاءة تبادل الحرارة وكذلك تحسين العمر الافتراضي لوحدة معالجة الهواء.
• تركيب صمام مغناطيسي ثلاثي الاتجاهات (أساسي) مع محول، رابط المحرك، وترموستات القناة المتسلسل لضبط معدل التدفق والتجاوز للمياه الداخلة إلى لفائف التبريد وأيضًا لفائف التدفئة لوحدة مناولة الهواء بناءً على متطلبات درجة الحرارة في كل ساعة من اليوم وفي كل موسم من السنة.
• فلتر هيبا (Hepa) وأولبا (Olpa) لتنقية الهواء الخارج من الجهاز قدر الإمكان وتحسين جودة الهواء الخارج من وحدة معالجة الهواء بناءً على احتياجات المشروع وطلب العميل.
• تنفيذ نظام ترطيب لبعض المشاريع مثل البيوت الزجاجية، قاعات زراعة الفطر، المراكز العلاجية الحساسة، إلخ، باستخدام مضخة وشبكة من الأنابيب والفوهات المائية المثبتة داخل وحدة مناولة الهواء ونظام تحكم بالرطوبة (هيدروستات) في قناة الهواء الخارجة.
• كاتم الصوت لتقليل صوت مروحة وحدة مناولة الهواء، خاصة في السعات العالية في المشاريع الحساسة مثل المستشفيات والمشاريع التجارية والسكنية، لتوفير راحة أكبر ورفاهية للمستخدمين وسكان المشروع.

عملية التحكم في درجة الحرارة لوحدة مناولة الهواء

بشكل أساسي، يتم التحكم في درجة الحرارة في وحدات مناولة الهواء بالطرق الثلاث التالية:

الطريقة الأولى: الصمام الكهربائي ثلاثي الاتجاهات

يتم استخدام صمام كهربائي ثلاثي الاتجاهات أو محرك مثبت على الأنبوب العائد لفلائف المياه الباردة والساخنة في وحدة مناولة الهواء، وترموستات مثبت في قناة الهواء العائدة إلى وحدة معالجة الهواء. يتم استخدام عملية قطع أو توصيل أو زيادة أو تقليل تدفق المياه الساخنة أو الباردة للفلائف لضبط درجة حرارة البيئة.

الطريقة الثانية: الترموستات

يتم تثبيت الترموستات في الغرفة أو الممر أو مكان مناسب آخر للتحكم في بعض الأوامر الأساسية مثل أمر التشغيل/إيقاف التشغيل ووضع مروحة الفان كويل. يجب تصميم نظام التحكم بحيث يعمل الترموستات القنوي وصمامات ثلاثية الاتجاهات أولاً. ثم، في الخطوة التالية، إذا لزم الأمر، يقوم الترموستات في الغرفة بإعطاء أمر لمروحة التهوية لتغيير السرعة.

الطريقة الثالثة: محرك صمام الهواء

يتم التحكم في الهواء الخارج من وحدة مناولة الهواء بواسطة محرك صمام هواء مثبت في مدخل الهواء النقي ومختلط مع الهواء العائد لضبط درجة الحرارة المطلوبة وفقًا لبيانات ترموستات درجة الحرارة.

من الضروري تقنيًا تركيب مفتاح تدفق في مسار المياه الخارجة من المبخر (الماء البارد) إلى لفائف المياه الباردة لمعدات تبادل الحرارة لإعطاء أمر توقف للمبرد عند إيقاف تشغيل مضخات الدوران للدائرة التبريدية.

نصائح تركيب وحدة مناولة الهواء

إليك 6 نصائح تركيبية، التي إذا اتبعتها، يمكنك الاستفادة القصوى من وحدة مناولة الهواء الخاصة بك:

1. في وحدات مناولة الهواء الكبيرة، بسبب الأبعاد الكبيرة للوحدة، لا يمكن نقلها بسهولة، لذا يتم أولاً نقل وحدات مناولة الهواء الكبيرة في شكل مفكك (أجزاء مفصولة) ويتم إعادة تجميعها في موقع التثبيت.
2. يمكن صنع وحدات مناولة الهواء من الصفائح المجلفنة عموديًا أو أفقيًا حسب الموقع ووضعية التثبيت. يتم تصميم وتصنيع وحدات مناولة الهواء إما بنظام منطقة واحدة أو عدة مناطق. في النوع ذو المنطقة الواحدة، يتم تهوية جميع أجزاء المبنى التي تغطيها وحدة معالجة الهواء بدرجة حرارة ورطوبة موحدة. في وحدات مناولة الهواء متعددة المناطق، مع مساعدة من صمامات خاصة، يمكن تهوية مناطق مختلفة من المبنى بدرجات حرارة ورطوبة مختلفة.
3. يجب أن يتم أخذ أساس وحدة مناولة الهواء في الاعتبار وفقًا لهيكل المشروع ووزن وأبعاد الجهاز.
4. لجعل من الممكن استبدال لفائف معالج الهواء بعد فترة طويلة من تشغيلها، يجب وفقًا للمعايير الهندسية، أن يتم توفير مساحة تساوي 1.5 مرة عرض الجهاز في مكان تثبيت وحدة مناولة الهواء من جانب واحد.
5. من الضروري تقنيًا أخذ تصريف المجاري في غرفة وحدة مناولة الهواء لتنظيفها وإجراء الصيانات الدورية.
6. واحدة من النقاط المهمة في تشغيل وصيانة كفاءة وفعالية وحدات مناولة الهواء هي تنفيذ العزل المناسب، خاصة على القنوات الخارجية للمبنى التي تتعرض لأشعة الشمس والحرارة في الصيف والبرد في الشتاء.

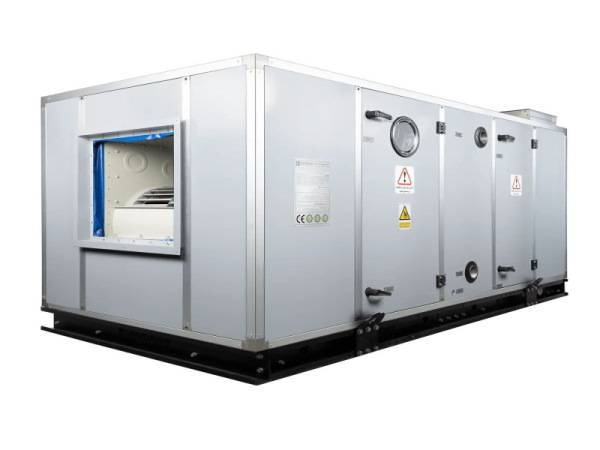

شراء وحدة مناولة الهواء (AHU)

لشراء وحدة مناولة الهواء من داماتجهيز أو من ماركات أخرى، يجب أولاً تحديد سعة الحمولة الحرارية والتبريدية لوحدة مناولة الهواء المطلوبة، وحجم التهوية، والمواصفات الفنية. على موقع مجموعة داماتجهيز HVAC، تم تقديم معلومات فنية عن العشرات من وحدات مناولة الهواء من العلامات التجارية الشهيرة مع ضماناتها الرئيسية، حتى تتمكن من الاستمتاع بإحساس الشراء الأمثل والذكي.

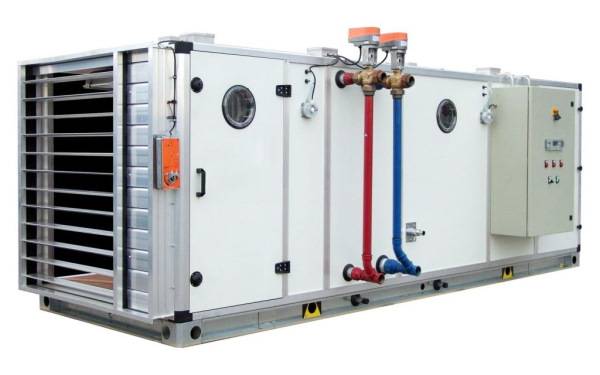

أسعار وحدات مناولة الهواء

قد يختلف سعر وحدة مناولة الهواء بشكل كبير بناءً على السعة، والنمط، والعلامة التجارية، والمواصفات الأخرى. تتوفر أنواع مختلفة من وحدات مناولة الهواء بجودة وأسعار مختلفة على موقع مجموعة داماتجهيز HVAC؛ جميعها بأسعار معقولة والخصومات متضمنة بالفعل.

هل يمكن استخدام فان كويل بدلاً من وحدة مناولة الهواء؟

تعد وحدات مناولة الهواء عادة أكثر فائدة من الفان كويل في المناطق الرطبة. بالإضافة إلى تحسين جودة الهواء الخارج، يتطلب تركيب الفان كويل تنفيذ شبكة واسعة من الأنابيب والدرينات المتبادلة في المبنى، كما أن رطوبة البيئة والأرض تسبب التدهور المبكر لشبكة الأنابيب. يتم تركيب الفان كويل داخل المبنى، في حين أن قنوات وحدة مناولة الهواء، التي عادة ما تكون مثبتة في السقف المعلق، لها عمر أطول بكثير من الأنابيب المثبتة على أرضية المبنى.
