مبادل حراري للمسبح

يتم تسخين مياه المسبح عادةً من خلال نقل الحرارة بشكل غير مباشر بين مياه الغلاية ومياه المسبح باستخدام مبادل حراري للمسبح. فيما يلي نستعرض الأنواع والمواصفات الفنية وطريقة الاختيار وسعر الشراء. (منذ عام 2004)

الدليل المتخصص لاختيار وتسعير مبادل حراري للمسبح

مبادل حراري للمسبح هو جهاز ينقل الحرارة من مياه الغلاية الساخنة إلى مياه المسبح بشكل غير مباشر وبدون تلامس مباشر.
يساعد ذلك في الحفاظ على درجة حرارة مناسبة وثابتة للمسبح طوال العام.

يتم تصنيع هذه المبادلات عادةً بنوعين: الأنبوبي (Shell & Tube) والصفائحي. النوع الأنبوبي مناسب للمسابح الكبيرة، بينما الصفائحي مناسب للاستخدامات المنزلية.
يعتمد اختيار الجهاز المناسب على حجم المياه، درجة الحرارة المطلوبة، قدرة الغلاية، ومعدل تدفق المياه.
الاختيار الصحيح يؤدي إلى تسخين أسرع وتقليل استهلاك الطاقة.

ما هو مبادل حراري للمسبح؟

هو جهاز ينقل الحرارة من سائل ساخن إلى مياه المسبح بدون تلامس مباشر.

يحتوي على مسارين منفصلين ويُصنع من مواد مقاومة مثل الستانلس ستيل أو النحاس أو التيتانيوم.

يسمح هذا التصميم بنقل الحرارة بكفاءة دون اختلاط السوائل.

يساعد على التحكم بدرجة الحرارة وتحسين كفاءة الطاقة.

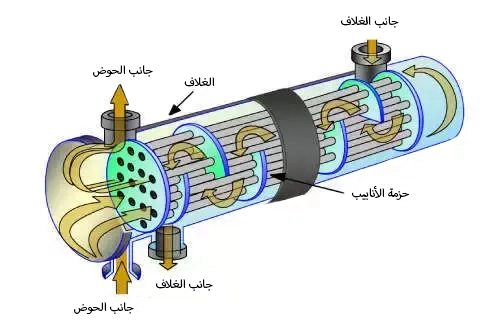

أكثر أنواع مبادل حراري استخدامًا

يُعد مبادل حراري من نوع الأنابيب والغلاف الأكثر استخدامًا بفضل قدرته العالية ومقاومته للترسبات.

تتدفق المياه الساخنة داخل الأنابيب، بينما تمر مياه المسبح داخل الغلاف.

تُصنع الأنابيب من النحاس أو الستانلس، وللمسابح المالحة يُستخدم التيتانيوم.

تزيد الحواجز الداخلية من كفاءة انتقال الحرارة.

الغلاف مصنوع من الفولاذ ويحتوي على التوصيلات اللازمة.

يُعتبر هذا النوع الأفضل للمسابح المنزلية والعامة.

اختيار النوع يعتمد على الحجم والاستخدام.

يساعد الاستخدام الصحيح على تقليل الطاقة وزيادة عمر المعدات.

7 نصائح مهمة لاختيار وشراء مبادل حراري للمسبح

عند الشراء يجب مراعاة الأداء والتكلفة والصيانة.

1. السعة الحرارية: يجب أن تتناسب مع حجم المسبح.

كقاعدة تقريبية: لكل 1 متر مكعب تحتاج إلى 1 قدم مربع سطح حراري.

1. المادة: الستانلس أو التيتانيوم أفضل مقاومة.
2. التوافق مع مصدر الحرارة.
3. كفاءة الطاقة.
4. معدل التدفق العالي.
5. معدل التدفق يؤثر على سرعة التسخين.

قائمة أسعار مبادل حراري للمسبح 2026

العلامة التجارية	السعر التقريبي (USD)
آراز صنعت	86.93 إلى 366.86
هايبر بول	66.36 إلى 412.66
ثيرمو بول	92.70 إلى 281.70
إيمكس	127.50 إلى 204.62
دماتجهيز	66.60 إلى 166.50

يجب اختيار المبادل بناءً على السعة والحجم ونوع المسبح.

يمكن للمشترين الاستفادة من الاستشارة وخدمات ما بعد البيع وخيارات التقسيط.

استخدامات مبادل حراري للمسبح

يُعد مبادل حراري للمسبح أحد أهم مكونات أنظمة التسخين، حيث يقوم بنقل الحرارة بين سائلين دون تلامس مباشر، مما يساهم في تحسين كفاءة الطاقة وحماية المعدات.

1. تسخين متجانس للمياه

يساعد على الحفاظ على درجة حرارة ثابتة ومناسبة للمسبح دون تقلبات.

2. حماية المعدات

يقلل من الصدمات الحرارية ويزيد من عمر المعدات.

3. توفير الطاقة

يساهم في تقليل استهلاك الطاقة وخفض التكاليف التشغيلية.

4. التحكم الدقيق

يوفر درجة حرارة مريحة وثابتة للسباحين.

5. التوافق مع مصادر الطاقة

• الغلايات
• الطاقة الشمسية
• الأنظمة الكهربائية والغازية

6. استخدامات متعددة

• المسابح الداخلية
• المسابح الخارجية
• الجاكوزي

يُعد من أهم مكونات نظام المسبح.

آلية عمل مبادل حراري للمسبح

ينقل الحرارة من سائل ساخن إلى ماء المسبح دون تلامس مباشر.

مراحل العمل

1. دخول السائل الساخن

يدخل من مصدر الحرارة إلى المبادل.

2. دخول مياه المسبح

تمر في مسار منفصل دون اختلاط.

3. انتقال الحرارة

يتم عبر جدار مقاوم.

4. خروج السوائل

تخرج المياه الساخنة للاستخدام.

عوامل الأداء

1. التدفق المعاكس

يزيد من الكفاءة.

2. مساحة التبادل

كلما زادت المساحة زادت الكفاءة.

3. التحكم

يتم باستخدام حساسات وصمامات.

4. مقاومة التآكل

مواد مقاومة تطيل العمر.

5. الصيانة

تنظيف دوري ضروري.

حساب السعة الحرارية

العوامل

1. حجم الماء
2. فرق الحرارة
3. زمن التسخين
4. كفاءة المبادل

معادلة تقدير السعة

الطريقة: 1600 kcal لكل م³ للمسابح الداخلية و2000 kcal للمسابح الخارجية.

مثال: 72 م³

داخلي: 115200 kcal

خارجي: 144000 kcal

بالكيلوواط:

134 kW

167 kW

بالقدم:

67 ft²

84 ft²

الطريقة الثانية: معادلة بسيطة لتقدير سعة مبادل حراري للمسبح (بالقدم)

A = V × 0.9

حيث:

A = مساحة سطح المبادل الحراري (قدم مربع)

V = حجم المسبح (متر مكعب)

مثال:

لمسبح حجمه 60 متر مكعب:

60 × 0.9 = 54

(المعامل 0.9 هو معامل تحويل عملي يُستخدم في صناعة المسابح لتحويل حجم المسبح من متر مكعب إلى سعة مبادل حراري للمسابح من نوع الغلاف والأنابيب.)

لذلك، لمسبح حجمه 60 متر مكعب، يلزم مبادل حراري بسعة لا تقل عن 54 قدم.

ملاحظات عملية في اختيار السعة

• من الأفضل دائمًا ترك هامش أمان لضمان توفير تسخين كافٍ في الظروف الخاصة.
• يجب أن يكون المبادل الحراري متوافقًا مع مضخة المسبح ونظام الفلترة لضمان تدفق ماء مثالي وانتقال حراري فعال.
• في المسابح الداخلية والخارجية والجاكوزي والمسابح العامة يجب اختيار السعة حسب الحجم ونوع الاستخدام.

ملاحظات عملية في اختيار سعة مبادل حراري للمسبح

يعد اختيار السعة المناسبة لمبادل حراري للمسبح خطوة أساسية في تصميم وتشغيل نظام التدفئة بكفاءة عالية. الالتزام بالملاحظات العملية يضمن وصول الماء إلى درجة الحرارة المطلوبة، تقليل استهلاك الطاقة، وزيادة عمر المعدات المساعدة.

1. مراعاة هامش الأمان

يُنصح دائمًا بإضافة هامش أمان عند حساب سعة المبادل الحراري. السبب هو تغير الظروف البيئية ودرجة حرارة الماء الأولية ومعدل التبخر والاستخدام المفاجئ للمسبح. هذا الهامش يضمن بقاء التسخين كافيًا ومتوازنًا حتى في الظروف الباردة.

2. التوافق مع المعدات الأخرى

يجب أن يكون المبادل الحراري متوافقًا مع المضخات والفلاتر ونظام معالجة المياه. يجب ضبط تدفق الماء بحيث يمر من المضخة إلى المبادل ثم يعود إلى المسبح بكفاءة حرارية عالية دون ضغط زائد. عدم التوافق قد يؤدي إلى انخفاض الكفاءة وتقلب درجة الحرارة.

3. التناسب مع نوع المسبح

يجب اختيار السعة حسب نوع المسبح:

• المسابح الداخلية: سعة متوسطة إلى عالية بسبب تقليل فقد الحرارة.
• المسابح الخارجية: سعة أعلى بسبب التبخر وتأثير حرارة الجو.
• الجاكوزي والمسابح المنزلية: سعة متوسطة مع أهمية التحكم الدقيق في الحرارة.
• المسابح العامة: سعة عالية مع هامش أمان لضمان تسخين مستمر.

4. زمن التسخين المطلوب

يجب أن يكون المبادل قادرًا على رفع حرارة الماء خلال الوقت المطلوب. يتم ذلك عبر حساب حجم الماء وفارق درجة الحرارة لتحقيق التسخين خلال ساعات محددة.

5. المواد والتصميم

تؤثر المواد والتصميم على كفاءة السعة. المبادلات المصنوعة من الفولاذ المقاوم للصدأ أو التيتانيوم توفر نقل حرارة أعلى ومقاومة أفضل للتآكل.

باتباع هذه النقاط يمكن اختيار سعة مبادل حراري للمسبح بشكل مثالي مما يضمن كفاءة عالية وتوفير في الطاقة.

أنواع المبادلات الحرارية ذات الغلاف والأنابيب

تُستخدم المبادلات الحرارية ذات الغلاف والأنابيب على نطاق واسع في أنظمة تسخين المسابح والجاكوزي والمنشآت الصناعية. تعتمد على انتقال الحرارة بين مائعين دون تلامس مباشر مما يوفر كفاءة عالية واستقرار حراري.

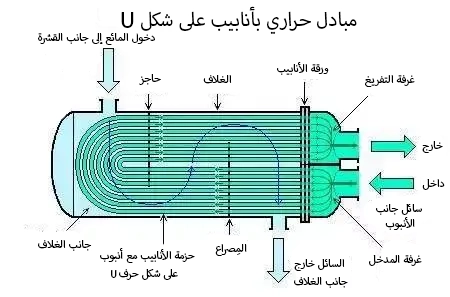

المبادل الحراري بأنابيب على شكل U

في هذا النوع تكون الأنابيب على شكل U وتثبت في صفيحة أنابيب واحدة. يدخل أحد الموائع داخل الأنابيب بينما يتحرك الآخر في الغلاف. يحدث انتقال الحرارة عبر الجدران مع عودة المائع عبر انحناء 180 درجة مما يخلق نظام مرور مزدوج.

يوفر هذا التصميم كفاءة عالية وتوزيعًا حراريًا متجانسًا. كما أن استخدام صفيحة واحدة يقلل التكلفة ويبسط التصنيع. وهو مناسب للمسابح ذات المساحات المحدودة التي تحتاج تسخين سريع ومتوازن.

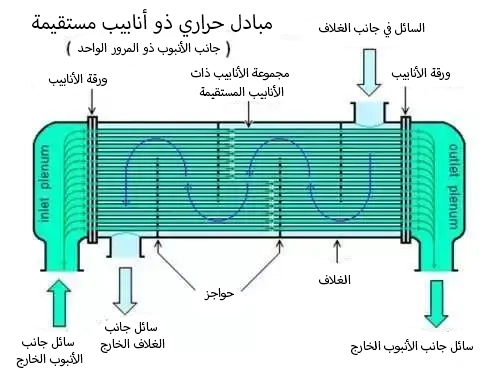

المبادل الحراري المستقيم (مرور واحد)

في هذا النوع تكون الأنابيب مستقيمة ويدخل المائع من جهة ويخرج من الجهة الأخرى مباشرة. يستخدم صفيحتين للأنابيب لتسهيل التنظيف والصيانة.

يُستخدم في المسابح الصغيرة والجاكوزي والمسابح المنزلية حيث تكون الصيانة مهمة. يقلل من فقدان الضغط ويضمن تدفقًا سلسًا للماء مع كفاءة عالية في نقل الحرارة.

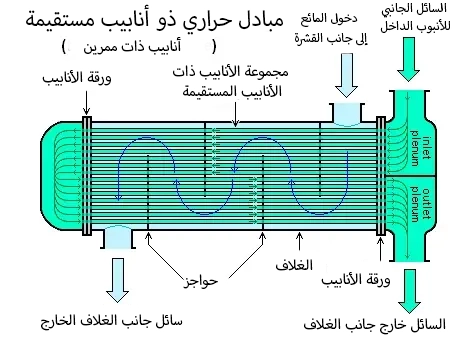

مبادل حراري مستقيم ثنائي المرور

المبادل الحراري ثنائي المرور هو مزيج بين التصميم المستقيم ومسار تدفق على مرحلتين. في هذا النموذج يدخل السائل من أحد جانبي الأنابيب، وبعد المرور في مسار مستقيم، يدور 180 درجة ويدخل مجموعة أخرى من الأنابيب ثم يخرج من نفس جهة الخروج. هذا التصميم يسمح بمرور السائل عبر مرحلتين من انتقال الحرارة مما يزيد فرق درجات الحرارة إلى الحد الأقصى.

بسبب استقامة الأنابيب، يبقى التنظيف الميكانيكي والصيانة السهلة ممكنين. استخدام صفيحتي أنابيب في هذا النموذج يسمح بالتحكم الدقيق في درجة الحرارة والتدفق، مع توزيع حراري متساوٍ داخل المبادل. يُعد هذا النوع الأنسب للمسابح العامة والصناعية والجاكوزي الكبير الذي يتطلب كفاءة حرارية عالية مع صيانة سهلة.

طريقة تركيب المبادل الحراري في نظام تسخين المسبح

يعد التركيب الصحيح للمبادل الحراري في نظام تسخين المسبح من أهم عوامل الأداء والكفاءة وطول عمر المعدات. تعتبر المبادلات الحرارية اللوحية المصنوعة من الفولاذ المقاوم للصدأ ذات كفاءة عالية خيارًا مثاليًا لتسخين مياه المسابح.

لضمان الأداء الصحيح، يجب تركيب مبادل حراري للمسبح بعد نظام الفلترة وقبل أجهزة التعقيم مثل جهاز الكلورة. هذا الترتيب يسمح بدخول مياه نظيفة وخالية من الشوائب، مما يمنع الترسبات والتآكل ويحقق انتقال حرارة مثالي.

عادة يتم وضع المبادل الحراري في خط دوران المياه قبل المضخات الرئيسية والمعدات المساعدة لضمان توزيع متساوٍ لدرجة الحرارة. كما يسمح ذلك بالتحكم الدقيق في الحرارة والتكامل مع المضخات والفلاتر وأجهزة التعقيم، مما يزيد كفاءة النظام.

من خلال اتباع هذه المبادئ يمكن تسخين مياه المسبح بسرعة مع أقل فقد حراري وأعلى كفاءة طاقة.

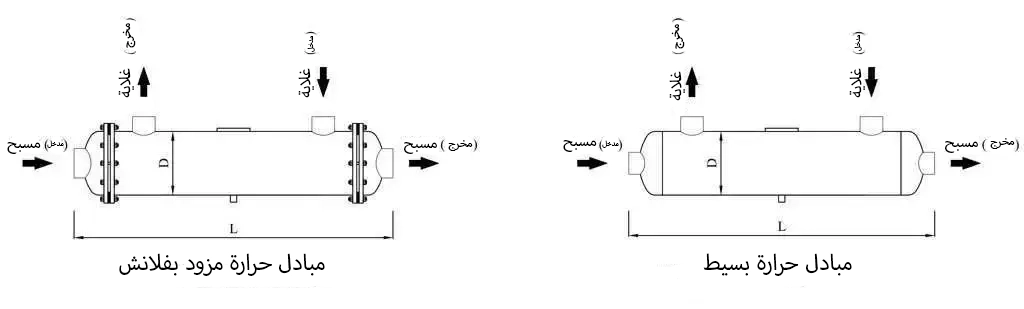

الفرق بين المبادل الحراري البسيط والمبادل ذو الفلانش

تنقسم المبادلات الحرارية للمسابح إلى نوعين رئيسيين حسب التصميم: المبادل البسيط والمبادل ذو الفلانش، ويؤثر هذا الاختلاف على الأداء والصيانة والعمر التشغيلي.

في المبادل البسيط تكون الأنابيب والهيكل ثابتة بدون وصلات قابلة للفك، ويتم توصيل السوائل باللحام أو القلاوظ. هذا النوع سهل التركيب ورخيص نسبيًا لكنه محدود في الصيانة والتنظيف.

أما المبادل ذو الفلانش فيتميز بوصلات قابلة للفك مما يسمح بالصيانة والتنظيف دون إزالة الجهاز بالكامل. وهو مناسب للمسابح الكبيرة والجاكوزي العام والمنشآت الصناعية لأنه يتحمل ضغوط تشغيل عالية.

باختصار، الفرق الأساسي يكمن في نوع التوصيل وسهولة الصيانة وتحمل الضغط، ويجب اختيار النوع حسب حجم المسبح وظروف التشغيل.

شراء مبادل حراري للمسبح

عند اختيار وشراء مبادل حراري للمسبح يجب الانتباه إلى السعة والأبعاد ونوع المبادل والمادة المصنوع منها وضغط التشغيل وقطر الأنابيب.

يمكنك اختيار مبادل حراري للمسبح من الشركات الإيرانية والعالمية الموثوقة التي تقدمها مجموعة دماTajhiz مثل أكوامارين وترموبول بعد استشارة الخبراء.

توفر مجموعة دماTajhiz معلومات فنية دقيقة لعشرات النماذج من المبادلات الحرارية مع ضمان رسمي لتسهيل اختيار ذكي وموثوق. يجب مراعاة نوع المسبح (مفتوح أو مغلق)، الاستخدام (عام أو خاص)، وقت التسخين، فرق الحرارة وعدد المبادلات المطلوبة.

سعر مبادل حراري للمسبح

يتأثر سعر مبادل حراري للمسبح بعدة عوامل:

1. السعة الحرارية: كلما زادت السعة زادت التكلفة بسبب الحجم الأكبر.
2. المادة: الفولاذ المقاوم للصدأ أو التيتانيوم أو النحاس، حيث يعتبر التيتانيوم الأعلى سعراً.
3. الحجم والوزن: المبادلات الأكبر أغلى بسبب كمية المواد.
4. نوع التصميم: تصميم U أو مرور واحد أو اثنين أو فلانش أو بسيط.
5. ضغط التشغيل وقطر الأنابيب: الأنظمة ذات الضغط العالي أغلى.
6. العلامة التجارية والضمان: العلامات الموثوقة مثل دماTajhiz تقدم جودة أعلى وسعر أعلى.

بشكل عام يجب اختيار السعر حسب حجم المسبح ونوعه واستخدامه وضغط النظام والميزانية. توفر دماTajhiz مقارنة فنية وأسعار محدثة لاختيار اقتصادي وذكي.
