اختيار وشراء وحدة الفان كويل السقفية، الأرضية، الكاسيتية والقناة
يتم استخدام وحدة الفان كويل في المباني التي تحتوي على أنظمة التبريد والتدفئة. تتوفر وحدات الفان كويل بأنواع مختلفة تشمل الأرضية، السقفية، القناة، الكاسيتية والجدارية. فيما يلي يتم تقديم أهم النقاط الفنية، وحساب السعة، والمواصفات وضغط التشغيل وأفضل أسعار شراء أنواع وحدات الفان كويل المختلفة.
دليل متخصص لاختيار وشراء وتحديد أسعار وحدة الفان كويل
ما هي وحدة الفان كويل؟ وحدة الفان كويل (Fan Coil Unit) هي أصغر جزء من نظام التكييف، وتُستخدم لنقل الحرارة من الماء البارد للمبرد أو الماء الساخن لغرفة الماكينات إلى هواء كل مساحة داخل المبنى. تحتوي وحدات الفان كويل عادةً على ملف تبادل حراري بأنابيب مزدوجة لدخول وخروج مياه التبريد من المبرد (في الصيف) ومياه التدفئة من غلاية التدفئة أو وحدة التدفئة المركزية (في الشتاء)، ولا يمكنها توفير التبريد والتدفئة في الوقت نفسه (إلا إذا تم تركيب صمامات كهربائية رباعية الاتجاهات واستخدام فان كويل بأربعة أنابيب).
تتوفر وحدات الفان كويل بأنواع مختلفة حسب الاستخدام، ومكان التثبيت، والتصميم الخارجي، والتي سيتم تقديم شرح موجز لكل منها فيما يلي.
10 نقاط هامة لاختيار وحدة الفان كويل
العوامل والمعايير الهامة التي يجب مراعاتها عند اختيار وشراء وحدة الفان كويل تشمل:
1. نوع وحدة الفان كويل
كما هو معلوم، تتوفر وحدات الفان كويل بأنواع مختلفة، بما في ذلك الفان كويل الأرضي، الفان كويل ذو الدفع الأمامي، الفان كويل المائل، الفان كويل السقفي المخفي (السحب من الأسفل - السحب من الخلف)، الفان كويل الكاسيت بأربعة اتجاهات واتجاهين، الفان كويل الجداري (يشبه وحدة التكييف المنفصلة "سبليت" الجدارية)، الفان كويل القنوي وغيرها، وتأتي بقدرات مختلفة يتم اختيارها وتحديدها بناءً على احتياجات ومتطلبات المهندسين والمقاولين وأصحاب المشاريع.
يرجى ملاحظة أن وحدات الفان كويل لها سعات مختلفة بناءً على النوع. يوضح الجدول أدناه نطاق السعة المعتادة لتدفق الهواء والتبريد والتدفئة لأنواع الفان كويل المختلفة.
نوع وحدة الفان كويل
سعة الهواء (CFM)
سعة التبريد (kW)
سعة التدفئة (kW)
وحدة الفان كويل الجداري
600 - 200
5.5 - 1.5
10 - 2.8
وحدة الفان كويل الأرضية
1200 - 150
11.9 - 1.7
19.7 - 3.9
وحدة الفان كويل السقفية
1200 - 200
12.5 - 1.7
19.5 - 3.5
وحدة الفان كويل الكاسيتية
1200 - 300
13.5 - 2.6
22 - 4.5
وحدات الفان كويل الكاسيتية عالية الضغط
2200 - 600
23.1 - 6.1
41 - 11.5
2. تحديد سعة الفان كويل المناسبة
العامل الأكثر أهمية في اختيار وحدة الفان كويل هو تحديد سعة التبريد والتدفئة المناسبة. عند حساب سعة وحدة الفان كويل بناءً على الحمل الحراري الإجمالي (الحمل الحسي والكامن الناتج عن التبخر) لكل مساحة، والذي يتم تحديده بواسطة مهندسي المشروع أو بعد التشاور مع خبراء أنظمة التهوية، يُفضل دائمًا اختيار سعة الفان كويل بناءً على سرعة المروحة المتوسطة.
يوضح الجدول أدناه كيفية اختيار السعة المناسبة للفان كويل بشكل تقريبي في المباني السكنية والإدارية والمناطق ذات المناخ المعتدل مثل مدن طهران، مشهد، كرج، أصفهان، أربيل، كابول، السليمانية، حلب، رشت، ساري، شيراز، كرمانشاه، كركوك، الموصل، أنطاليا، مزار شريف، اللاذقية، حماة وغيرها. يتم عادةً عرض سعة الفان كويل بوحدة CFM، والتي تشير إلى حجم تدفق الهواء بوحدة القدم المكعب في الدقيقة.
تم تحديد السعة المطلوبة لوحدة الفان كويل لكل مساحة بناءً على درجة الحرارة الداخلية المقترحة وعند الحد الأقصى لسرعة المروحة، مع الأخذ في الاعتبار أن معامل التصحيح لتدفق الهواء عند سرعة المروحة المتوسطة يكون حوالي 0.8، ومعامل التصحيح لقدرة التبريد والتدفئة في المناطق المعتدلة يكون حوالي 0.85. في حال الحاجة إلى مزيد من المعلومات، يُمكنكم التواصل مع خبراء شركة دماتجهيز.
بالنسبة لحساب سعة الفان كويل في المناطق ذات المناخ "الحار والجاف" مثل مدن زاهدان، كرمان، يزد، زابل، المدينة المنورة، كربلاء، النجف وغيرها، أو في المناطق ذات "المناخ الحار والرطب" مثل مدن الأهواز، بندر عباس، عبادان، بوشهر، تشابهار، كيش، البصرة، دبي، الشارقة، الدوحة، الكويت، مسقط، كراتشي، جدة، بغداد، الرياض، دمشق، صنعاء، مكة وغيرها، يكون التركيز الأساسي على حساب الحمل الحراري التبريدي المطلوب خلال فصل الصيف لكل مساحة داخل المشروع.
أما في المناطق ذات المناخ البارد والمعتدل مثل زنجان، أردبيل، تبريز، أرومية، بجنورد، همدان، قزوين، باكو، يريفان، أستانا، دوشنبه، أنقرة، طشقند، خجند، سمرقند وحتى مدينة إسطنبول الكبرى، يكون التركيز الأساسي على حساب سعة التدفئة المطلوبة لكل مساحة داخل المبنى.
يوضح الجدول التالي التقدير التقريبي لاستخدامات أنواع الفان كويل السقفي، الكاسيت، الأرضي، الكاسيت والجداريفي المناطق ذات المناخ المعتدل مثل مدينة طهران.
سعة وحدة الفان كويل
أقصى استخدام للبنية التحتية
200CFM
حتى 12 mm
300CFM
حتى 20 mm
400CFM
حتى 28 mm
600CFM
حتى 40 mm
800CFM
حتى 56 mm
1000CFM
حتى 70 mm
1200CFM
حتى 80 mm
1400CFM
حتى 95 mm
1600CFM
حتى 110 mm
1800CFM
حتى 120 mm
2000CFM
حتى 140 mm
دمـاتجهیـز، أول مرجع متخصص لاختيار وتسعير معدات التهوية والتكييف والتأسيسات (منذ عام 2004)
3. أبعاد وحدة الفان كويل
يجب أن تكون وحدة الفان كويل المختارة متوافقة مع الأبعاد المطلوبة في موقع التركيب، خصوصًا عند استخدام الوحدات السقفية أو الكاسيتية أو القنوية. مرة أخرى، نؤكد على أهمية الأبعاد، خاصةً في حالة الوحدات السقفية المخفية، الفان كويل الكاسيت والقنوي.
(ملاحظة: يُرجى التحقق من جميع الأبعاد قبل الطلب.)

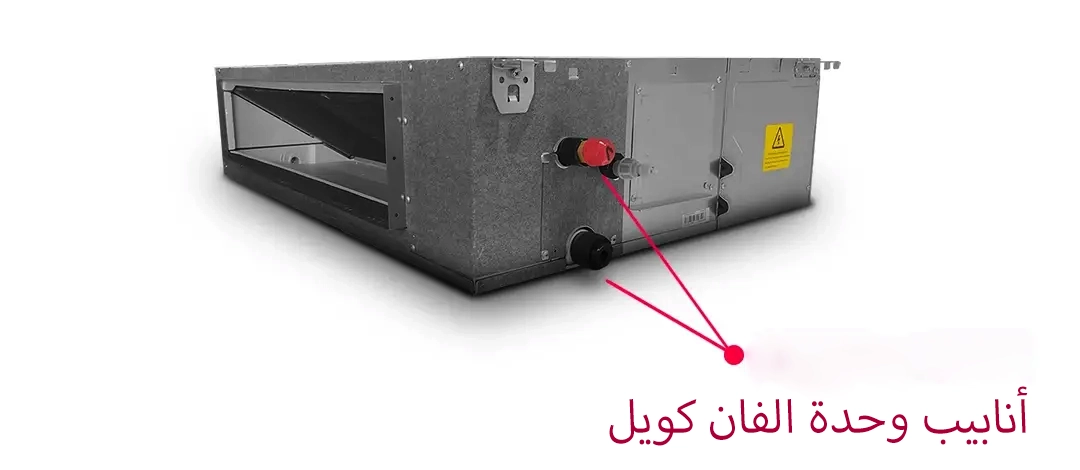

4. ملف التبادل الحراري في الفان كويل
الاختلافات في ملفات التبادل الحراري بين العلامات التجارية المختلفة تشمل ترتيب الأنابيب، عدد صفوف الأنابيب، نوع الطلاء الواقي على الزعانف (بلو فين، جولد فين)، مادة الأنابيب، عدد الزعانف لكل وحدة طول، وشكلها الموجي. عادةً ما تحتوي ملفات الفان كويل على أنابيب نحاسية بحجم 3/8 بوصة بثلاثة صفوف، ولكن عند استخدام ملف ثنائي الصفوف بأنابيب قطرها ½ بوصة، يتحسن الأداء الحراري للفان كويل ويقل فقدان الضغط. في بعض الحالات، لتوفير الهواء البارد والساخن في أوقات مختلفة من اليوم أو لمختلف المساحات في المباني الفاخرة، يتم استخدام وحدات الفان كويل التي تحتوي على ملفين منفصلين (واحد لمياه المبرد للتبريد والآخر لمياه الغلاية للتدفئة)، والتي تُعرف بوحدات الفان كويل بأربعة أنابيب. يوضح الشكل أدناه هيكلية أنظمة الأنابيب للوحدات الثنائية والرباعية الأنابيب.
ملاحظة: تتضمن أنظمة الأنابيب في الفان كويل عدة صمامات تحكم لتغيير اتجاه تدفق المياه، كما تحتوي وحدات الفان كويل ذات الأنابيب الثنائية على مستشعر أو صمام تبديل لتغيير الوضع بين التبريد والتدفئة.
5. ضغط تشغيل وحدة الفان كويل
نظرًا لأن ضغط الماء داخل الملف في المباني التي يزيد ارتفاعها عن 20 طابقًا يتجاوز 8 بار أو حوالي (120 PSI)، فمن الضروري الانتباه إلى هذا العامل المهم عند اختيار وحدة الفان كويل، خاصة في الأبراج الشاهقة.
6. محرك وحدة الفان كويل
تختلف المحركات الكهربائية لوحدات الفان كويل من محركات ذات 3 مستويات سرعة إلى محركات ذات 8 مستويات سرعة، وعادة ما يتم تصنيعها بنوعين: محركات مغلقة أو قابلة للإصلاح. يتم تصنيع الأجزاء الميكانيكية والمعدات في لفائف المروحة، مثل المحامل والمحاور والمحامل الكروية، بجودات مختلفة، مما يمكن أن يؤثر بشكل كبير على مستوى الصوت وعمر الخدمة لوحدة الفان كويل. يجب أن يكون محرك وحدة مروحة لفائف الفان كويل متعدد السرعات ومنخفض الصوت مع محامل كروية موثوقة جدًا بحيث يكون مستوى الضوضاء الناتج عن تشغيل المحرك الكهربائي والمروحة التهوية أقل من 35 ديسيبل.
7. مراوح عمل وحدة الفان كويل
وظيفة المروحة بسيطة: فهي تقوم أولاً بتوجيه تدفق الهواء فوق سطح اللفيفة ثم تعيد توجيهه إلى البيئة. يجب على الشركات المصنعة لهذه المراوح أن تأخذ في اعتبارها معايير رئيسية، مثل مستوى الصوت والضغط الهوائي المطلوب للمرور فوق وحدة الفان كويل أو القناة عند تصنيع هذه الأجزاء. يتم تصنيع هذه الأجزاء إما من المعدن أو من البلاستيك المضغوط ABS، ولكل منها مزايا وعيوب. لذا، وفقًا لتطبيق الجهاز ونوع التهوية الطرد المركزي، اختر النوع الأكثر فعالية الذي يناسب احتياجاتك بشكل أفضل. موضوع آخر مهم يجب دراسته هو أن هذه المراوح تُنتج عادةً بنوعين من الضغط: الضغط المنخفض عند 30 باسكال والضغط المرتفع عند 120 باسكال (لأنواع وحدات لفائف المروحة المدعومة بالقنوات)، ويتم توليد قوة المروحة بواسطة محرك كهربائي، الذي تحدثنا عنه في العنوان السابق. يجب أن تكون المروحة الطرد المركزي مصنوعة من المعدن للحفاظ على التوازن الديناميكي أثناء العمليات الطويلة، مما يوفر حجم التهوية المطلوب لوحدة الفان كويل بشكل أكثر اكتمالاً. ومع ذلك، إذا كانت مصنوعة من ABS، فسيكون سعرها أقل.
ملاحظات:
لا يُنصح باستخدام مراوح ABS في المناطق ذات الشتاء البارد، حيث تكون درجة حرارة المياه في نظام التدفئة المركزي حوالي 80 درجة مئوية في الشتاء. مع مرور الوقت، يمكن أن تتغير شكل المروحة في محيط المياه الساخنة، مما يؤدي إلى إصدار صوت أعلى للجهاز.
في الواقع، الخيار الأفضل لتوفير تهوية وحدات لفائف المروحة هو استخدام مراوح بولياميد عالية الجودة مع ألياف الكربون، والتي توفر الهواء الكافي بأقل مستوى من الصوت الممكن، بالإضافة إلى أنها مقاومة لدرجات الحرارة حتى 120 درجة مئوية ولا تغير شكلها. بالطبع، من ناحية أخرى، فإن توفير مروحة بولياميد أغلى من كلا الخيارين الآخرين للمراوح المجلفنة والبلاستيكية، وقد يتطلب وقتًا وتكلفة أعلى من قبل الشركة المصنعة.
دمـاتجهیــز؛ المرجع الأول لاختيار وتسعير معدات التهوية والتكييف (منذ عام 2004)
8. مظهر وهيكل وحدة الفان كويل
يجب أن يكون هيكل وحدة الفان كويل متكاملًا بحيث لا يتسبب في حدوث اهتزاز أو ضوضاء بين الأجزاء المختلفة للجسم مع مرور الوقت. يجب أيضًا مراعاة جمال وحدة الفان كويل، خاصة في وحدات لفائف المروحة الأرضية، التي تعد واحدة من المكونات المرئية في المبنى، عند اختيار وحدة التكييف الفان كويل المروحة لفائف.
9. نظام التحكم في الفان كويل
يمكن تشغيل وإيقاف وتغيير سرعة محرك مروحة الفان كويل يدويًا أو تلقائيًا. ومع ذلك، يُعدّ الاستخدام الأمثل، خصوصًا للفان كويلات السقفية، الجدارية، والكاسيت، هو الاعتماد على ترموستات أوتوماتيكي ثنائي الفصول بثلاث سرعات، مزود بجهاز تحكم عن بُعد، مع تركيب صمام ثلاثي الاتجاهات كهربائي.
على الرغم من أن جميع الفان كويلات الأرضية كانت ولا تزال تُزوَّد بمفتاح يدوي للتحكم في التشغيل والإيقاف وتغيير السرعات، إلا أن تركيب ترموستات أوتوماتيكي يُعتبر ضروريًا لتحسين أداء كافة الفان كويلات وترشيد استهلاك الطاقة.
يتم ضبط تشغيل أو إيقاف الفان كويل، بالإضافة إلى تغيير سرعة المحرك، من خلال ترموستات الغرفة المثبت على ارتفاع 140 سم عن الأرض، في مكان بعيد عن تيارات الهواء الصادرة من الفان كويل وعن التعرض المباشر لأشعة الشمس.
وفي حل أكثر تقدمًا، يمكن تثبيت صمام كهربائي ثنائي الاتجاه التدريجي أو صمام كهربائي ثلاثي الاتجاهات مع تنفيذ مسار التحويل (Bypass). يعمل هذا النظام على ضبط معدل تدفق المياه الباردة أو الساخنة إلى ملف التبادل الحراري للفان كويل، وفقًا للأوامر المستلمة من الترموستات المثبت في كل غرفة، مما يُتيح التحكم الدقيق في كمية الهواء الساخن أو البارد التي يوفرها الفان كويل.
10. سعر وحدة الفان كويل
يمكن أن يكون السعر حاسمًا عند شراء أي منتج، نعم، ولكن عندما يتعلق الأمر بشراء منتج مثل وحدة الفان كويل، وهي جهاز يمكنك استخدامه لفترة طويلة، لا تريد أن تفوت بعض الميزات المهمة جدًا من أجل توفير بضع دولارات أقل. الميزات مثل عمر الجهاز، مستوى الصوت، الكفاءة، السعة، المظهر، الضمان، وخدمة ما بعد البيع هي أيضًا مهمة جدًا. لذلك، من الآمن القول إن سعر الفان كويل ليس العامل الأهم بالنظر إلى تطبيقه.
ملاحظة: عند شراء وحدة الفان كويل، من المهم الانتباه عن كثب إلى هذه القائمة: نوع الفان كويل الذي ترغب في شرائه (بغض النظر عن جودة العلامة التجارية)، الاستخدام، التصميم المعماري للمبنى، الأجزاء، موقع التثبيت، السعة الدقيقة، أبعاد الجهاز، الضغط العامل، جودة بناء الجهاز ومواده.
تشغيل وحدة التكييف فان كويل (FCU)
أحد الأسئلة الأكثر أهمية قبل شراء وحدة التكييف فان كويل (FCU) هو كيفية عملها. تعمل وحدة الفان كويل عندما يتم تشغيلها، حيث يتم سحب تدفق الهواء في الغرفة إلى الوحدة بواسطة المراوح التي تقوم بالتهوية. يمر هذا الهواء بعد ذلك عبر فلتر الوحدة وملف التبادل الحراري (أو المبادلات الحرارية) في وضع التبريد أو التدفئة، حيث يتم دفع تيار من الهواء البارد أو الدافئ مرة أخرى إلى الغرفة. يتكرر هذا الدورة بشكل مستمر في وحدة فان كويل المروحة لفائف حتى تصل درجة حرارة الهواء في الغرفة إلى الدرجة المطلوبة من قبل المستخدم. يتم التحكم في درجة حرارة الغرفة بواسطة مفتاح اختيار تماثلي أو رقمي أو ترموستات مثبت على الجدار. لاحظ أنه لتبريد لفائف المروحة وحدة فان كويل، يتدفق الماء البارد عبر جهاز التبريد في الأنابيب النحاسية المتصلة بالوحدتين وينتقل إلى الملفات؛ وبالمثل، لتدفئة الملفات، يتدفق الماء الساخن عبر الأنابيب النحاسية من غرفة المحركات المركزية أو الوحدة ويدخل إلى الملفات. يوضح الرسم البياني التالي تشغيل نظام الفان كويل ومكوناته الداخلية:
تطبيقات وحدة مروحة لفائف
تتحمل وحدات مروحة لفائف مسؤولية توفير الهواء البارد في الصيف والهواء الدافئ في الشتاء، ويتم ذلك بمرور الهواء عبر ملف نحاسي يحتوي على ماء بارد من جهاز التبريد (في المواسم الحارة) وماء ساخن من غرفة المحركات أو الوحدة (في المواسم الباردة). بشكل عام، تُستخدم وحدات الفان كويل في الحالات التي نريد فيها التحكم في درجة حرارة كل منطقة بشكل منفصل بواسطة ترموستات مثبت في نفس المنطقة. من بين الفوائد الأخرى لوحدات لفائف المروحة هو منع تدفق الهواء وانتقاله والتلوث الهوائي المحتمل بين الغرف المختلفة في الوحدات السكنية، والمكتبية، والإقامة، والرعاية الصحية، ووحدات المستشفيات.

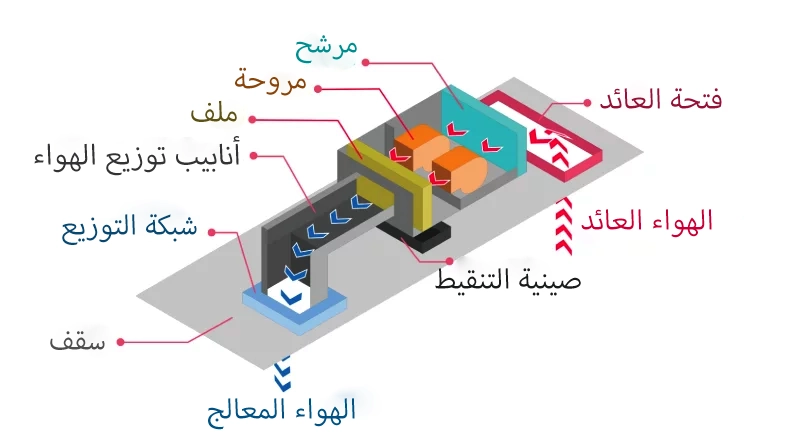

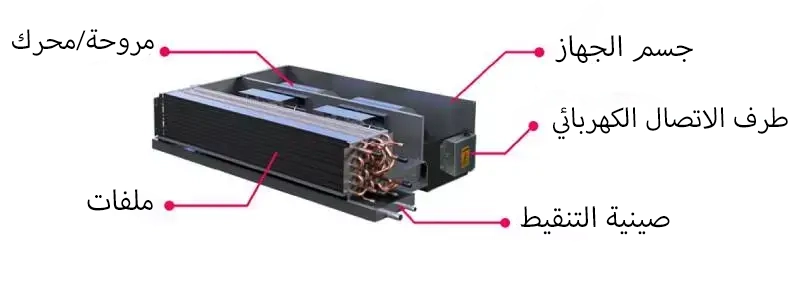

مكونات وحدة فان كويل (FCU) السقفية، الأرضية، والدكتية
تشمل الأجزاء الداخلية والمكونات الرئيسية لوحدة فان كويل الخزانة، الملف، المحرك، المروحة، الصندوق الكهربائي، وصينية التكثيف، حيث يتم شرح استخدام وتشغيل كل منها أدناه:
المروحة: المروحة المثبتة في وحدة لفائف المروحة (وحدة الفان كويل) تتحرك وتوجه الهواء فوق سطح الملف وتدخله إلى البيئة المطلوبة. تقوم الشركات والمصنعون المختلفون بتصميمات مختلفة للمراوح المستخدمة في جميع أنواع وحدات لفائف المروحة وفقًا للمعايير مثل مستوى الصوت وتوفير الضغط الهوائي المطلوب للمرور فوق وحدة فان كويل أو الدكت. يمكن أن تكون مادة المراوح من البلاستيك أو البولياميد أو المعدن، التي تختلف بشكل طبيعي في السعر إلى حد ما.
الملف: الملف أو الملفات في تصميم نظام وحدة الفان كويل هي نوع من المبادلات الحرارية التي يعد المكان الذي يمر فيه السائل البارد أو الساخن. تتكون هذه الملفات من عدة صفوف من الأنابيب النحاسية مع شفرات الألمنيوم وتعرف بأسماء الملفات (صفين، ثلاثة صفوف، وأربعة صفوف) حسب عدد وصفوف الأنابيب النحاسية المستخدمة. نظرًا لأن الملفات ذات الثلاثة والأربعة صفوف تحتوي على المزيد من الأنابيب النحاسية وبالتالي سعة مياه ساخنة أكبر، فإن قدرة التدفئة والتبريد الخاصة بها تكون أعلى.
محرك المروحة: المحرك أو محرك المروحة يدير ويضبط سرعة مروحة الوحدة. تتوفر المحركات الكهربائية بنوعين (ثلاثة أطوار أو أربعة أطوار) ويتم التحكم فيها بواسطة زر أو رقميًا.
الفلتر: يتم وضع الفلتر في مدخل الهواء لمروحة لفائف لمنع الغبار والأجسام الغريبة مثل الحشرات من دخول الوحدة فان كويل.
صينية التنقيط: صينية التنقيط في مروحة لفائف فان كويل تجمع قطرات الماء الناتجة عن التقطير في الملفات. تحتوي على أنبوب لتصريف الماء.
الصندوق الكهربائي: يستخدم المحرك الكهربائي لوحدة التكييف فان كويل الصندوق الكهربائي للطاقة والتشغيل
أنواع مختلفة من وحدات الفان كويل
تتوفر خمس أنواع رئيسية من وحدات الفان كويل، بما في ذلك وحدات لفائف المروحة المثبتة على الأرض، وحدات لفائف المروحة السقفية، وحدات مروحة لفائف الفان كويل الكاسيت، وحدات لفائف المروحة أو وحدة الفان كويل المثبتة على الجدار، و وحدة لفائف المروحة الدكت. سنشرح كل منها باختصار:

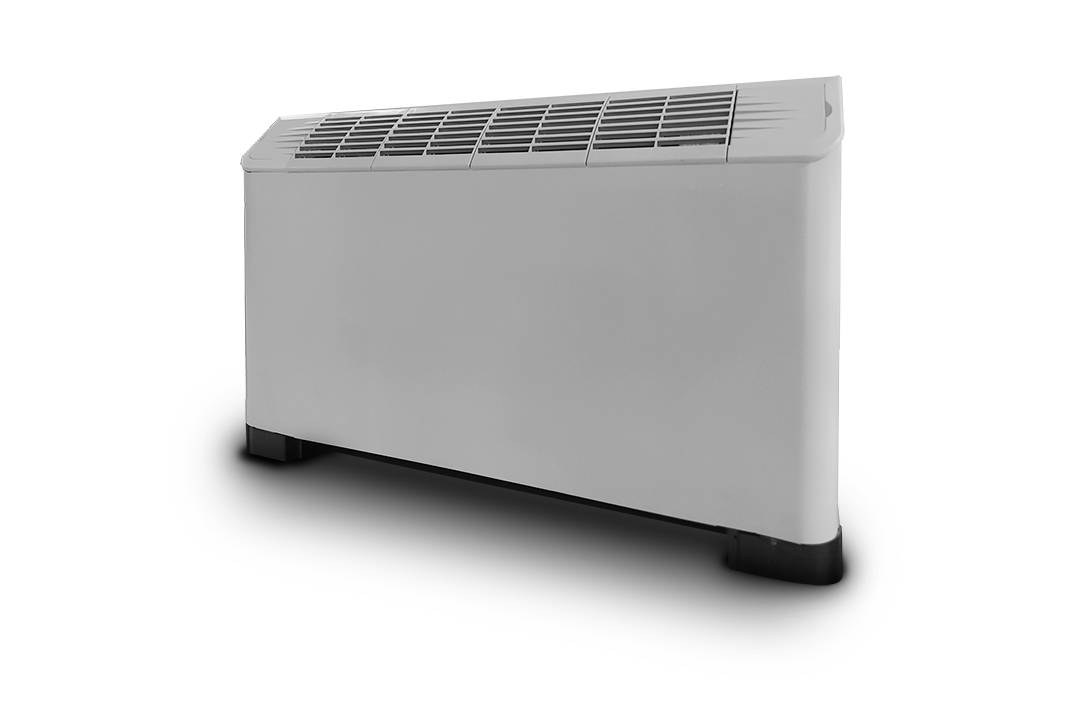

وحدات الفان كويل المثبتة على الأرض
تتم تصنيع وتوريد وحدات الفان كويل المثبتة على الأرض عادة بسعة تهوية تتراوح من 200 إلى 1200 قدم مكعب في الدقيقة (CFM)، وتصدر الهواء البارد أو الساخن كتيارات هواء تصاعدية. كما يشير اسمها، يتم تثبيت هذه الوحدات على الأرض.
آلاف المنتجات لآلاف المشاريع (منذ عام 2004)
وحدات الفان كويل السقفية
هناك أربعة أنواع من وحدات التكييف الفان كويل السقفية، وهي كما يلي:

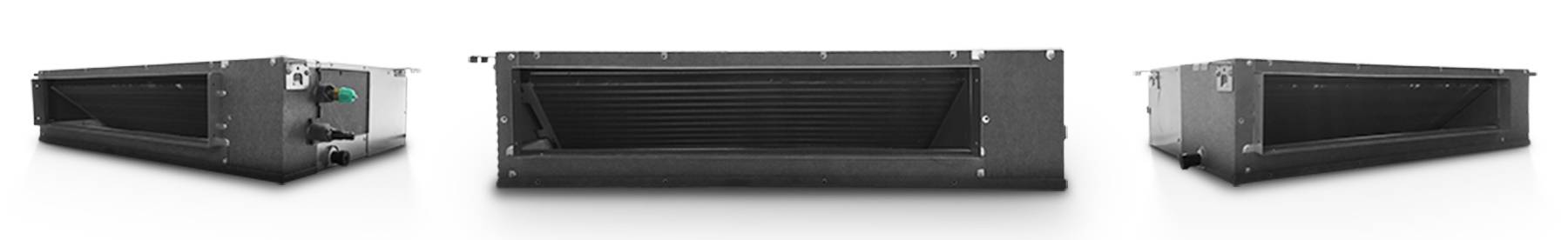

1. وحدات لفائف المروحة السقفية المضمّنة: وحدات الفان كويل السقفية المتنقلة (امتصاص من الأسفل - امتصاص من الخلف)، المتوفرة في طراز الكاب والطراز الكاب، تحتوي على سعات تهوية تتراوح من 200 إلى 1200 قدم مكعب في الدقيقة (CFM). يتم تثبيتها عادة داخل السقف المستعار (عند مدخل كل غرفة)، ويمكن رؤية صمامها فقط من داخل الغرفة. إحدى المزايا المهمة لهذه الوحدات هي انخفاض مستوى الضوضاء وعدم إشغالها لمساحة البيئة.

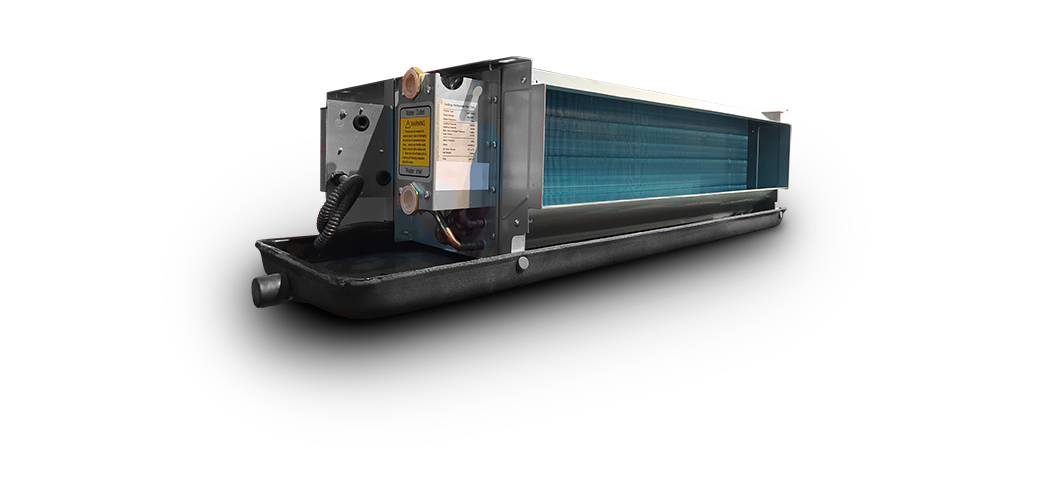

2.وحدات الفان كويل السقفية المثبتة على السطح: يتم إنتاج هذه الأجهزة في نوعين، منخفض الضغط وعالي الضغط، ومن حيث الأداء، فهي مشابهة للوحدات السقفية المثبتة داخل السقف (امتصاص من الأسفل - امتصاص من الخلف)، مع الاختلاف أن هيكل هذه الوحدات مكشوف تمامًا وتحتل مساحة أكبر.

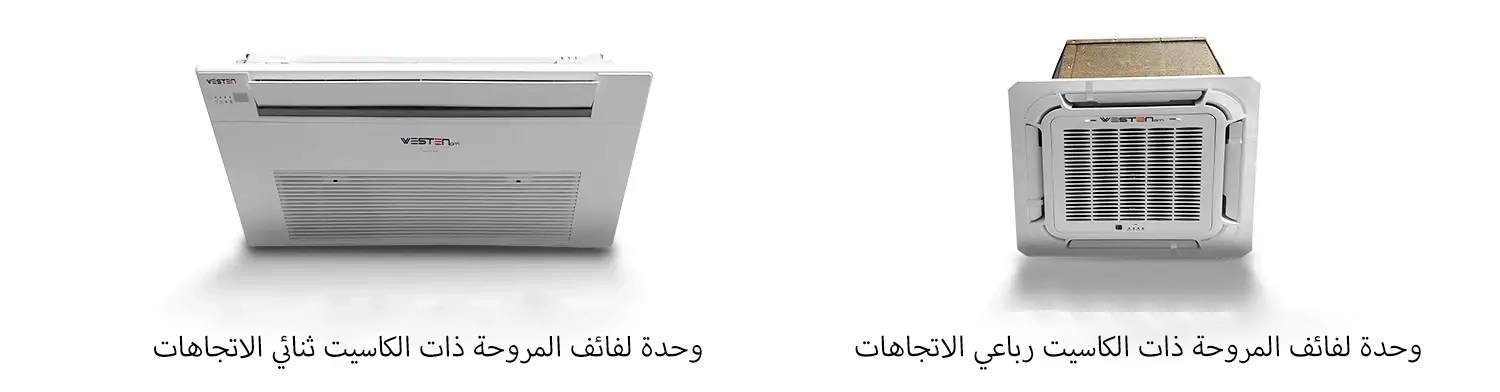

3. وحدات لفائف المروحة الكاسيت: وحدات اللفائف المروحة الوحدة الفان كويل الكاسيت هي نوع من وحدات الفان كويل السقفية المثبتة داخل السقف المستعار؛ ومع ذلك، يمكن التحكم في درجة حرارتها أو سرعتها عن بُعد بالإضافة إلى لوحة الترموستات الجدارية. فيما يتعلق بالتهوية، تتوفر وحدات الفان كويل الكاسيت بأنواع ذات اتجاه واحد وأربعة اتجاهات.

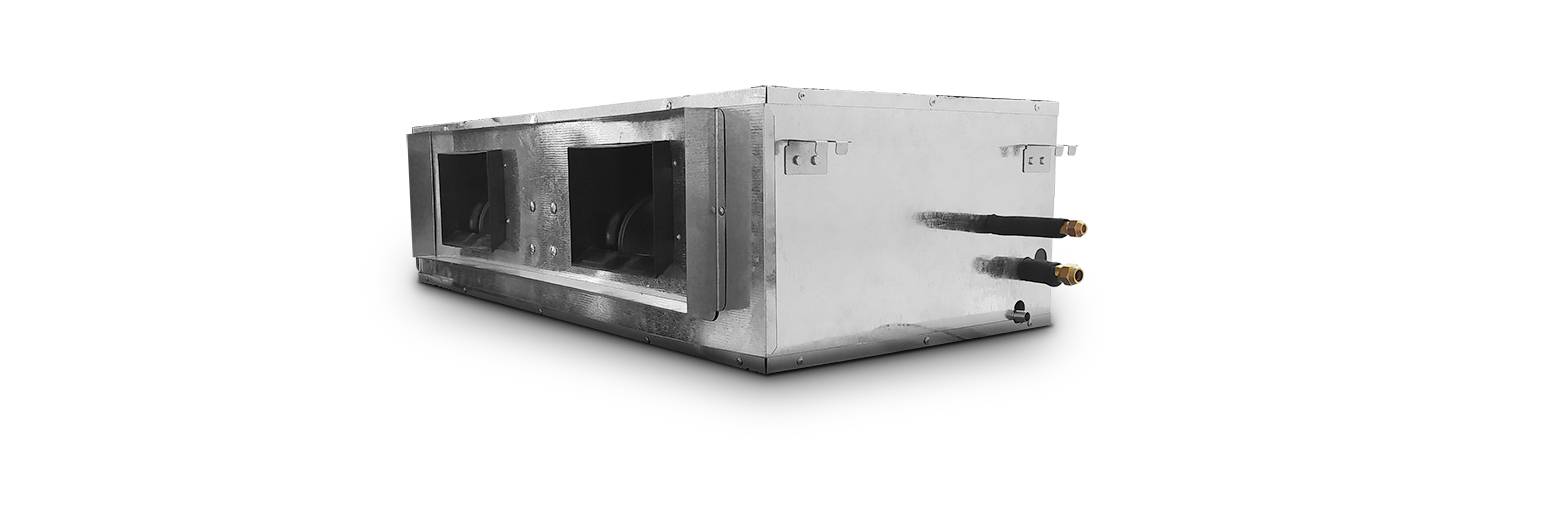

4. وحدات الفان كويل الدكت: عادة ما يتم إنتاج وحدات مروحة لفائف الفان كويل الدكت بسعات تتراوح من 600 إلى 2000 قدم مكعب في الدقيقة (CFM) وبنوعين: أفقي وعمودي. من الضروري التحقق مما إذا كانت الوحدة أفقيّة أم عموديّة وأبعاد وحدة اللفائف المروحة الدكت المطلوبة قبل الاستفسار عن السعر أو تقديم الطلب.

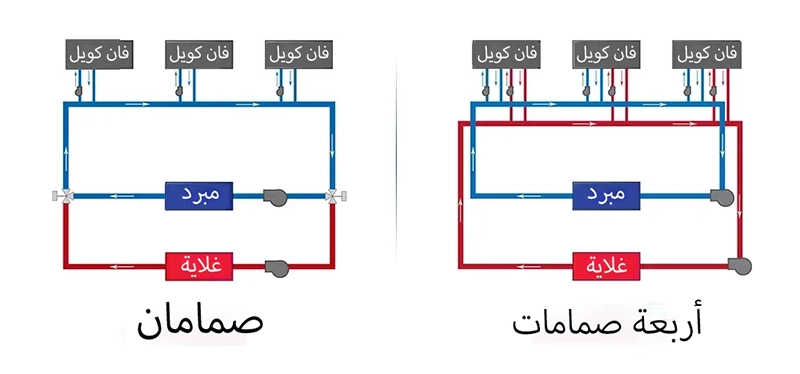

أنواع وحدات الفان كويل السقفية حسب على عدد الأنابيب
أحد معايير تصنيف أنواع وحدات الفان كويل بعد نوع الاستخدام ومكان التثبيت (سقف، تثبيت على الجدار، وتثبيت على الأرض) هو نوع الأنابيب، ويعتمد على عدد أنابيب المدخل (الإمداد) والمخرج (الإرجاع) للماء إلى وحدة المروحة لفائف، ويتم تقسيمها إلى نوعين:
وحدات الفان كويل السقفية ذات الأنبوبين: عادةً ما تحتوي وحدات الفان كويل على مبادل حراري (ملف) يتم فيه أداء عمليات التبريد والتدفئة. يُطلق على هذا النوع من وحدات لفائف المروحة اسم "أنبوبين"، وعملها هو أن الماء إما الماء البارد (من جهاز التبريد) أو الماء الساخن (من الغلاية) يدخل إلى الملف عبر أنبوب المدخل (أنبوب الإمداد) وبعد التبادل الحراري مع الهواء يخرج عبر أنبوب المخرج (أنبوب الإرجاع).
وحدات الفان كويل السقفية ذات الأربعة أنابيب: استنادًا إلى ظروف درجة الحرارة، والهندسة المعمارية، والتصميم، واستخدام المشروع واحتياجاته الخاصة، تتطلب بعض المباني الحاجة إلى الهواء البارد والساخن في نفس الوقت في أجزاء مختلفة.
في هذه الحالة، يُوصى باستخدام وحدة المروحة لفائف ذات الأربعة أنابيب، حيث تحتوي على ملفي تبادل حراري منفصلين يمكنهما توفير الحاجة للهواء الساخن والبارد في نفس الوقت في مناطق مختلفة. تحتوي هذه الوحدة على أنبوبين مدخل (أنابيب الإمداد) وأنبوبين مخرج (أنابيب الإرجاع). وبالتالي، يتدفق الماء الساخن والبارد في الملفات في كل وحدة التكييف فان كويل في نفس الوقت بحيث يمكن لكل وحدة استخدام التبريد أو التدفئة بشكل منفصل.

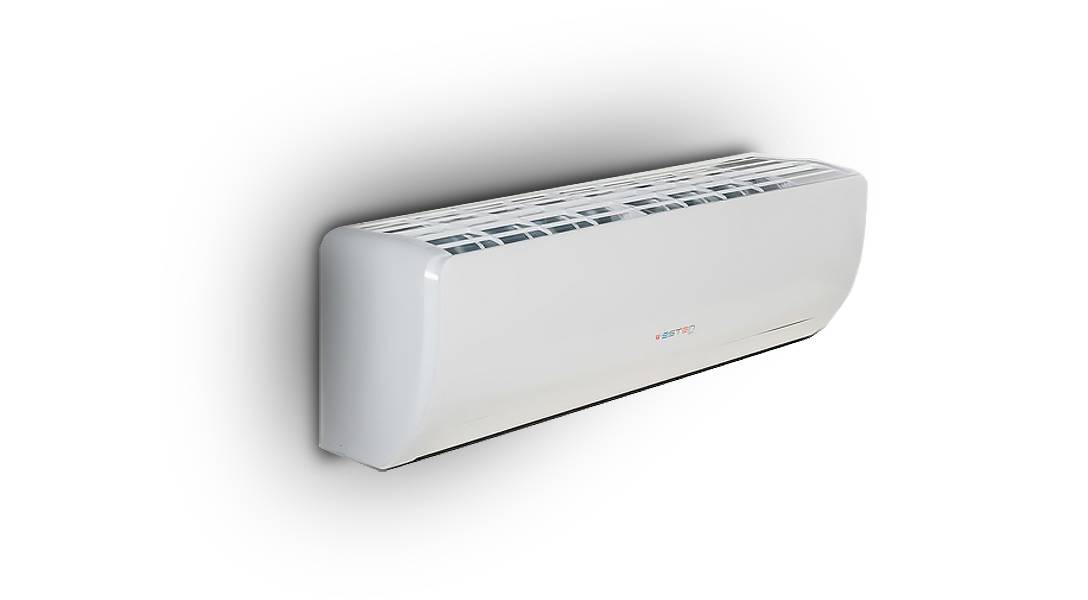

وحدات الفان كويل المثبتة على الجدار
وحدات الفان كويل المثبتة على الجدار، التي أصبحت متوفرة منذ فترة، جذبت اهتمام بناة المشاريع الإنشائية ويتم تثبيتها على الجدار.
شركة دماتجهيز لأنظمة التدفئة والتهوية وتكييف الهواء؛ شركة هندسية وتصنيعية وتجارية في منطقة الشرق الأوسط منذ عام 2004 مراجعة، اختيار، وتسعير معدات أنظمة التدفئة والتهوية وتكييف الهواء
الميزات والفوائد لأنواع الفان كويل
فيما يلي بعض الميزات والفوائد التي توفرها وحدات الفان كويل:
1. كفاءة تشغيلية عالية وقدرة تبريد وتدفئة كافية
تم تصميم الفان كويلات بحيث تحقق كفاءة تشغيلية مقبولة، مما يتيح لها توفير قدرة كافية لنقل البرودة أو الحرارة، الأمر الذي يساهم في تعزيز أداء أنظمة التكييف والتهوية وتقليل استهلاك الطاقة والتكاليف التشغيلية.
2. تصميم مناسب للمساحات المحدودة
يتم استخدام الفان كويلات بشكل أساسي في المساحات التجارية، الإدارية، والسكنية ذات المساحات المحدودة، حيث يتيح تصميمها المدمج إمكانية تركيبها في الأسقف المستعارة أو المساحات الضيقة الأخرى.
3. تشغيل منخفض الضوضاء
تم تصميم الفان كويلات بأساليب متطورة تهدف إلى تقليل مستوى الضوضاء وتحسين الأداء الهادئ لمروحة التهوية، مما يجعلها خيارًا مثاليًا للأماكن التي تتطلب هدوءًا، مثل المكاتب، المستشفيات، والفنادق.
4. التحكم الدقيق في درجة الحرارة
توفر الفان كويلات إمكانية التحكم الدقيق في درجة الحرارة، مما يجعلها مناسبة جدًا للاستخدام في بيئات حساسة مثل غرف التحكم، غرف الخوادم وأجهزة الكمبيوتر، والمختبرات العلمية.
5. الدعم وخدمات ما بعد البيع
تقدم شركات تصنيع الفان كويل، خاصة الشركات المحلية، خدمات ما بعد البيع المتميزة، والتي تشمل الصيانة الدورية، الإصلاحات، واستبدال الأجزاء التالفة، مما يعزز من عمر الجهاز وكفاءته التشغيلية.
6. توفير التكاليف التشغيلية
بفضل كفاءة استهلاك الطاقة التي توفرها الفان كويلات، يمكن تحقيق وفورات كبيرة في تكاليف التشغيل والاستهلاك الطاقي، مما يجعلها خيارًا اقتصاديًا للمستخدمين.
اختبار وتحقق الفان كويل
نظرًا لأهمية الفان كويلات باعتبارها المعدات المسؤولة عن توفير التبريد والتدفئة النهائية في المشاريع المختلفة، فإنه عند الحاجة إلى عدد كبير منها، يقوم المهندس الاستشاري أو الممثل الفني للجهة المالكة بفحص النماذج المختلفة من شركات التصنيع، ومقارنتها من خلال مجموعة من الاختبارات للتأكد من مطابقتها للمعايير المطلوبة، ليتم اعتماد الطراز المناسب وإتمام عملية الشراء وفقًا للمواصفات الفنية الواردة في عرض السعر المبدئي.
أهم معايير اختبار الفان كويل:
أ. أهمية الشكل الخارجي وأبعاد الجهاز
بسبب محدودية المساحة في معظم المشاريع، تُعد أبعاد الفان كويل وإمكانية تركيبه داخل الأسقف المستعارة عاملاً مهمًا عند الاختيار، خاصةً في المساحات الضيقة لكل غرفة داخل المبنى.
ب. حجم تدفق الهواء الخارج من الجهاز
لقياس حجم تدفق الهواء الحقيقي الصادر عن الفان كويل ومقارنته بالقيمة المذكورة في كتالوج الشركة المصنعة، يتم استخدام جهاز مختبري يُعرف باسم "CFM Meter"، والذي يكون عادةً متاحًا مع ممثل الشركة الموردة أثناء اختبار الأداء التشغيلي للجهاز.
ج. قياس مستوى الضوضاء الصادر عن الجهاز
يُعد مستوى الضوضاء أحد العوامل المهمة عند اختيار الفان كويل، حيث يتم قياسه باستخدام "جهاز قياس مستوى الصوت (ديسيبل ميتر)" لضمان عمل الجهاز بأقل مستوى ممكن من الضوضاء.
د. كفاءة العزل الصوتي والحراري
يؤثر نوع وسمك العزل الصوتي والحراري بشكل كبير على أداء الفان كويل، حيث يساهم العزل الجيد في تقليل الضوضاء والحد من فقدان الطاقة، بينما يؤدي ضعف العزل إلى زيادة مستوى الصوت وتراجع الكفاءة الحرارية للجهاز.
هـ. استخدام مواد عالية الجودة
يجب أن تكون مواد تصنيع الفان كويل ذات جودة عالية لضمان عمر افتراضي أطول وأداء مستقر، ومن بين العناصر المهمة التي يجب الانتباه إليها عند الاختيار:
استخدام صفائح مجلفنة (جلفانيزد) بسمك مناسب لمقاومة التآكل.
الاعتماد على محركات كهربائية عالية الجودة لضمان استمرارية التشغيل دون أعطال.
اختيار الفان كويل المناسب يعتمد على هذه المعايير الفنية لضمان الحصول على أعلى كفاءة تشغيلية بأفضل أداء ممكن.
شراء وحدات الفان كويل الأرضية والسقفية والدكتية والكاسيتية
من بين جميع الجوانب المذكورة، يجب أن تكون الخطوة الأولى لاختيار وحدة الفان كويل هي الانتباه إلى السعة، نوع الجهاز، وأبعاد موقع التثبيت. نظرًا لأن وحدات لفائف المروحة تُنتج وتُقدم بأنواع مختلفة مع سعات تهوية مختلفة، يجب عليك مراعاة حجم بيئتك قبل شراء وحدة الفان كويل. بهذه الطريقة تختار الجهاز المناسب بالسعر المناسب. بعد هذه الجوانب الثلاثة، يجب أن تؤخذ في الاعتبار أشياء مثل نوع مروحة التهوية، مواصفات الملف، الضغط العامل، وعلامة وحدات الفان كويل. على مجموعة دماتجهيزات التكييف، تم تقديم المعلومات التقنية للعديد من نماذج وحدات لفائف المروحة الفان كويل من علامات تجارية موثوقة مع ضمانات أصلية لتستمتع بإحساس الشراء الأمثل والذكي. أيضًا، تجدر الإشارة إلى أنه في المجموعة المتخصصة للتكييف في دماتجهيزات التكييف، يتم بيع جميع وحدات الفان كويل فقط بالجملة. لذلك، إذا كنت ترغب في شراء أي من هذه المنتجات بالجملة، يرجى الاتصال بنا.
أسعار وحدة الفان كويل
يمكن أن يكون السعر عاملاً حاسمًا عند شراء أي منتج، نعم، ولكن عندما يتعلق الأمر بشراء منتج مثل وحدة الفان كويل، وهو جهاز يمكنك استخدامه لفترة طويلة، لا ترغب في تفويت بعض الميزات المهمة جدًا فقط لتوفير بعض المال. الميزات مثل عمر الجهاز، مستوى الصوت، الكفاءة، السعة، المظهر، الضمان، وخدمات ما بعد البيع مهمة جدًا. لذلك، من الآمن القول إن سعر الفان كويل ليس العامل الأكثر أهمية عند النظر إلى استخدامه.
ملاحظة: عند شراء وحدة لفائف المروحة بالجملة، من المهم إيلاء اهتمام وثيق لهذه القائمة المرجعية: نوع وحدة مروحة لفائف الفان كويل التي تريد شراؤها (بغض النظر عن جودة العلامة التجارية)، الاستخدام، التصميم المعماري للمبنى، الأجزاء، موقع التركيب، السعة الدقيقة، أبعاد الجهاز، ضغط العمل، جودة تصنيع الجهاز ومواده.
مزايا وحدات الفان كويل
فيما يلي بعض أهم المزايا لوحدة الفان كويل:
إمكانية استخدام الهواء النقي في وحدات لفائف المروحة القنوية.
تعطل وحدة الفان كويل لا يؤثر على الأجهزة الأخرى.
إمكانية التحكم وضبط درجة حرارة مستقلة لمختلف مساحات المبنى.
مساحة تركيب صغيرة وعدم الحاجة إلى سقف مستعار أو تمديدات قنوات في وحدات الفان كويل الأرضية والجدارية.
التنوع في تصميم وحدات لفائف المروحة وإمكانية استخدام أنواع مختلفة منها حسب احتياجات المشروع وتصميم المبنى.
إمكانية استخدام عدد غير محدود من وحدات الفان كويل مع واحد أو اثنين من المبردات أو مع غرفة محركات مركزية في المساحات الكبيرة.
توفير استهلاك الطاقة من خلال استخدام التدفئة عبر ملفات الماء الساخن والتشغيل والإيقاف المتقطع (يدويًا أو تلقائيًا) لوحدة مروحة لفائف (وحدة فان كويل) في الأماكن غير المستخدمة.
العوامل التقنية وعوامل التركيب لوحدات الفان كويل السقفية، الأرضية، والقنوية
هناك عدد من العوامل التي يجب أخذها في الاعتبار عند شراء وحدة الفان كويل، وهي كالتالي:
لحساب تدفق الماء البارد المطلوب لوحدات اللفائف المروحة ، يجب تقسيم قدرة التبريد بالـ BTU/h للمساحات المختلفة بالمبنى على 5000 (أو تقسيم السعرات الحرارية لكل ساعة بالكيلو على 1250). وبهذه الطريقة، فإن قطر أنابيب الماء البارد والساخن لوحدات الفان كويل التي تبلغ سعتها 200 CFM هو نصف بوصة، وللوحدات ذات السعة 300 و400 CFM يكون ¾ بوصة، وللوحدات 600، 800، و1000 CFM يكون 1 بوصة، أما للوحدات ذات السعة 1200 CFM وللقنوات حتى 1800 CFM فيكون ¼ 1 بوصة.
يجب تركيب مفتاح تدفق في مسار مياه المخرج من المبخر باتجاه ملف الماء البارد لمعدات التكييف لإيقاف تشغيل المبرد عندما يتم إيقاف مضخات التدوير في دائرة التبريد.
نظرًا لقدرة وحدات لفائف المروحة على التدفئة بشكل أفضل من الرادياتيرات ذات الحجم نفسه، فمن الممكن في المباني القديمة تركيب وحدة فان كويل بدلًا من الرادياتير (للتدفئة فقط) إذا كانت الأنابيب ذات الصلة تخرج من أرضية الوحدة (وليس من الجدار الخلفي للجهاز).
نظرًا لأهمية التوازن الديناميكي لمروحة التهوية في أداء وحدة الفان كويل وعلاقته المباشرة بعمر محامل المحرك وكذلك مستوى ضجيج الجهاز، يجب الاهتمام الشديد بضمان التثبيت الأفقي والمحاذاة الكاملة لوحدات الفان كويل في موقع التركيب.
نظرًا لأهمية خدمة وصيانة معدات التكييف، بما في ذلك وحدات الفان كويل، فمن الضروري تركيب صمام إغلاق لتدفق المياه الداخلة والخارجة من وحدات المروحة لفائف وحدة فان كويل بالإضافة إلى الصامولة الأنبوبية المناسبة.
لجمع المياه الناتجة عن تكاثف رطوبة الهواء على الملفات في فصل الصيف، من الضروري تركيب أنبوب تصريف بقطر ½ بوصة من صينية الملف إلى نقطة تصريف المياه.
عزيزي المستخدم؛
لقراءة المعلومات المذكورة أعلاه للحصول على معلومات إضافية لشراء أنواع وحدات لفائف المروحة السقفية، الأرضية، المثبتة على الحائط، والقنوية. يمكنك أيضًا الاتصال بخبراء معدات التكييف لدينا من خلال الاتصال بأحد الأرقام الداخلية 117-119-120-126-317 للحصول على النصيحة أو لطرح أسئلتك. عزيزي المستخدم، نشكرك على الثقة التي تضعها في الآراء الفنية لخبراء مبيعات معدات التدفئة في "دماتجهيز". يجب التنويه إلى أن اختيار العلامة التجارية للمنتج يعتمد في النهاية على المشتري بناءً على التاريخ، وقوة العلامة التجارية، والخدمة، وسعر المنتج. ولكن في مجال وحدات الفان كويل، يختار معظم المستخدمين والمشترين العلامات التجارية الأكثر مبيعًا مثل Ventilation، Saran، DamaTajhiz، Saravel، وG Plus لجودتها وسعرها وخدمات ما بعد البيع. كما أنه، نظرًا لأن مجموعة "دماتجهيز" هي عضو في المجموعة الأساسية المتخصصة في معدات التدفئة، وتعتبر الجهة الأولى والأكثر مشاهدة في بيع معدات التكييف، وعضو رسمي في اتحاد بائعي معدات التدفئة والتكييف. يمكننا القول بثقة أننا نوفر جميع أنواع وحدات الفان كويل في منطقة الشرق الأوسط. لذلك، إذا كنت من نفس المنطقة وتحتاج إلى وحدة التكييف فان كويل (FCU)، يرجى تقديم طلبك لفريق خبراء المبيعات لدينا. يشمل العرض ضمان المنتج وسعرًا معقولًا.
"المعرفة تغذي الخيارات الأفضل."
