وحدة الفان كويل (FCU)

وحدات لفائف المروحة أو وحدة الفان كويل (FCU) هي أجهزة تستخدم لتوفير التبريد والتدفئة في المباني. يتم إنتاجها بأنواع أرضية، سقفية، دكتية، سقفية، وحائطية. في ما يلي، يتم تقديم المواصفات الفنية، ضغط العمل، حساب السعة، كيفية الفحص، وأفضل الأسعار لجميع أنواع وحدات الفان كويل للشراء بالجملة.

مراجعة وحدة الفان كويل، اختيارها، وتسعيرها

ما هي وحدة الفان كويل أو مروحة لفائف؟ وحدة التكييف فان كويل (FCU) هي أصغر مكون في نظام تكييف الهواء يُستخدم لنقل درجة حرارة المياه المبردة من جهاز التبريد أو المياه الساخنة من غرفة المحركات إلى الهواء المحيط.
عادةً ما تحتوي وحدات تكييف الفان كويل على ملف تبادل حراري ذو أنبوبين للمدخل والمخرج للمياه المبردة من جهاز التبريد (في الصيف) والمياه الساخنة من غرفة المحركات أو الوحدة (في الشتاء) ولا يمكنها تبريد وتسخين الهواء في نفس الوقت. (إلا إذا تم تركيب صمامات سولينويد بأربع اتجاهات واستخدام وحدة وحدة فان كويل بأربعة أنابيب). هناك أنواع مختلفة من لفائف المروحة لفائف الفان كويل من حيث الاستخدام، مكان التثبيت، والمظهر، والتي سنقوم بشرحها بالتفصيل أدناه.

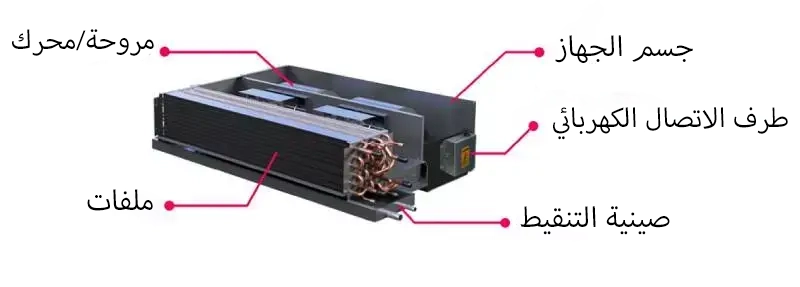

مكونات وحدة فان كويل (FCU) السقفية، الأرضية، والدكتية

تشمل الأجزاء الداخلية والمكونات الرئيسية لوحدة فان كويل الخزانة، الملف، المحرك، المروحة، الصندوق الكهربائي، وصينية التكثيف، حيث يتم شرح استخدام وتشغيل كل منها أدناه:

• المروحة: المروحة المثبتة في وحدة لفائف المروحة (وحدة الفان كويل) تتحرك وتوجه الهواء فوق سطح الملف وتدخله إلى البيئة المطلوبة. تقوم الشركات والمصنعون المختلفون بتصميمات مختلفة للمراوح المستخدمة في جميع أنواع وحدات لفائف المروحة وفقًا للمعايير مثل مستوى الصوت وتوفير الضغط الهوائي المطلوب للمرور فوق وحدة فان كويل أو الدكت. يمكن أن تكون مادة المراوح من البلاستيك أو البولياميد أو المعدن، التي تختلف بشكل طبيعي في السعر إلى حد ما.
• الملف: الملف أو الملفات في تصميم نظام وحدة الفان كويل هي نوع من المبادلات الحرارية التي يعد المكان الذي يمر فيه السائل البارد أو الساخن. تتكون هذه الملفات من عدة صفوف من الأنابيب النحاسية مع شفرات الألمنيوم وتعرف بأسماء الملفات (صفين، ثلاثة صفوف، وأربعة صفوف) حسب عدد وصفوف الأنابيب النحاسية المستخدمة. نظرًا لأن الملفات ذات الثلاثة والأربعة صفوف تحتوي على المزيد من الأنابيب النحاسية وبالتالي سعة مياه ساخنة أكبر، فإن قدرة التدفئة والتبريد الخاصة بها تكون أعلى.
• محرك المروحة: المحرك أو محرك المروحة يدير ويضبط سرعة مروحة الوحدة. تتوفر المحركات الكهربائية بنوعين (ثلاثة أطوار أو أربعة أطوار) ويتم التحكم فيها بواسطة زر أو رقميًا.
• الفلتر: يتم وضع الفلتر في مدخل الهواء لمروحة لفائف لمنع الغبار والأجسام الغريبة مثل الحشرات من دخول الوحدة فان كويل.
• صينية التنقيط: صينية التنقيط في مروحة لفائف فان كويل تجمع قطرات الماء الناتجة عن التقطير في الملفات. تحتوي على أنبوب لتصريف الماء.
• الصندوق الكهربائي: يستخدم المحرك الكهربائي لوحدة التكييف فان كويل الصندوق الكهربائي للطاقة والتشغيل

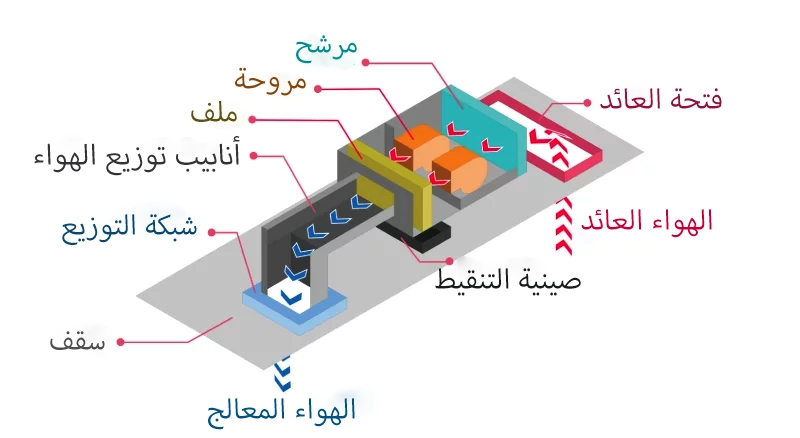

تشغيل وحدة التكييف فان كويل (FCU)

أحد الأسئلة الأكثر أهمية قبل شراء وحدة التكييف فان كويل (FCU) هو كيفية عملها.
تعمل وحدة الفان كويل عندما يتم تشغيلها، حيث يتم سحب تدفق الهواء في الغرفة إلى الوحدة بواسطة المراوح التي تقوم بالتهوية. يمر هذا الهواء بعد ذلك عبر فلتر الوحدة وملف التبادل الحراري (أو المبادلات الحرارية) في وضع التبريد أو التدفئة، حيث يتم دفع تيار من الهواء البارد أو الدافئ مرة أخرى إلى الغرفة. يتكرر هذا الدورة بشكل مستمر في وحدة فان كويل المروحة لفائف حتى تصل درجة حرارة الهواء في الغرفة إلى الدرجة المطلوبة من قبل المستخدم. يتم التحكم في درجة حرارة الغرفة بواسطة مفتاح اختيار تماثلي أو رقمي أو ترموستات مثبت على الجدار.
لاحظ أنه لتبريد لفائف المروحة وحدة فان كويل، يتدفق الماء البارد عبر جهاز التبريد في الأنابيب النحاسية المتصلة بالوحدتين وينتقل إلى الملفات؛ وبالمثل، لتدفئة الملفات، يتدفق الماء الساخن عبر الأنابيب النحاسية من غرفة المحركات المركزية أو الوحدة ويدخل إلى الملفات. يوضح الرسم البياني التالي تشغيل نظام الفان كويل ومكوناته الداخلية:

تطبيقات وحدة مروحة لفائف

تتحمل وحدات مروحة لفائف مسؤولية توفير الهواء البارد في الصيف والهواء الدافئ في الشتاء، ويتم ذلك بمرور الهواء عبر ملف نحاسي يحتوي على ماء بارد من جهاز التبريد (في المواسم الحارة) وماء ساخن من غرفة المحركات أو الوحدة (في المواسم الباردة).
بشكل عام، تُستخدم وحدات الفان كويل في الحالات التي نريد فيها التحكم في درجة حرارة كل منطقة بشكل منفصل بواسطة ترموستات مثبت في نفس المنطقة.
من بين الفوائد الأخرى لوحدات لفائف المروحة هو منع تدفق الهواء وانتقاله والتلوث الهوائي المحتمل بين الغرف المختلفة في الوحدات السكنية، والمكتبية، والإقامة، والرعاية الصحية، ووحدات المستشفيات.

أنواع مختلفة من وحدات الفان كويل

تتوفر خمس أنواع رئيسية من وحدات الفان كويل، بما في ذلك وحدات لفائف المروحة المثبتة على الأرض، وحدات لفائف المروحة السقفية، وحدات مروحة لفائف الفان كويل الكاسيت، وحدات لفائف المروحة أو وحدة الفان كويل المثبتة على الجدار، و وحدة لفائف المروحة الدكت. سنشرح كل منها باختصار:

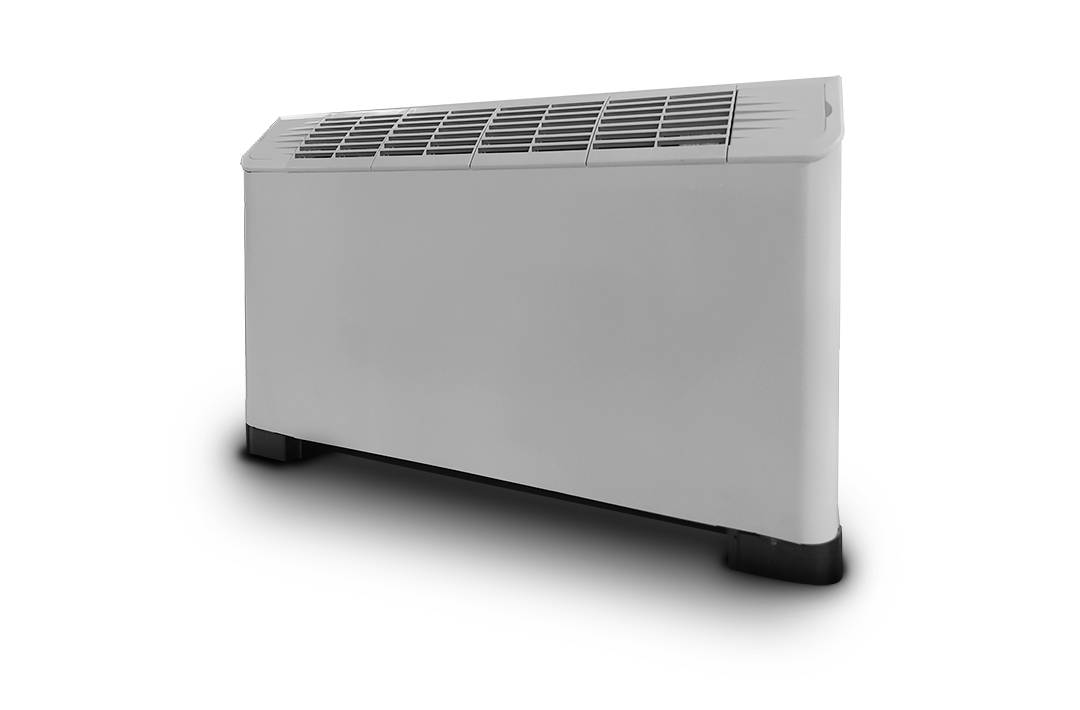

وحدات الفان كويل المثبتة على الأرض

تتم تصنيع وتوريد وحدات الفان كويل المثبتة على الأرض عادة بسعة تهوية تتراوح من 200 إلى 1200 قدم مكعب في الدقيقة (CFM)، وتصدر الهواء البارد أو الساخن كتيارات هواء تصاعدية. كما يشير اسمها، يتم تثبيت هذه الوحدات على الأرض.

وحدات الفان كويل السقفية

هناك أربعة أنواع من وحدات التكييف الفان كويل السقفية، وهي كما يلي:

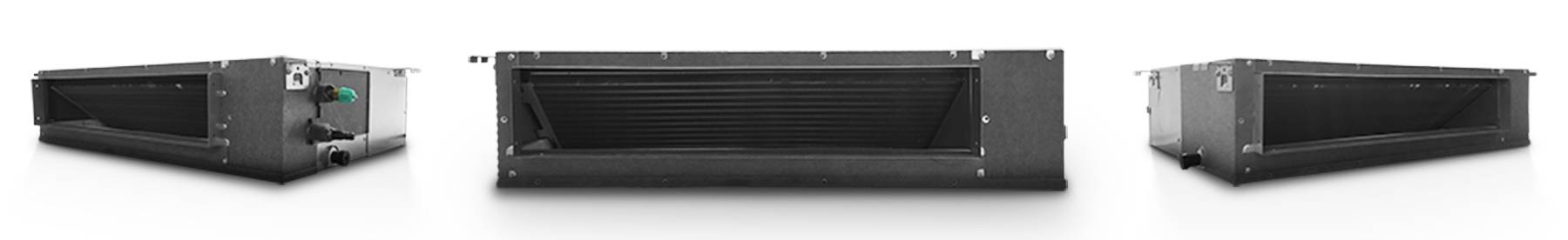

1. وحدات لفائف المروحة السقفية المضمّنة: وحدات الفان كويل السقفية المتنقلة (امتصاص من الأسفل - امتصاص من الخلف)، المتوفرة في طراز الكاب والطراز الكاب، تحتوي على سعات تهوية تتراوح من 200 إلى 1200 قدم مكعب في الدقيقة (CFM). يتم تثبيتها عادة داخل السقف المستعار (عند مدخل كل غرفة)، ويمكن رؤية صمامها فقط من داخل الغرفة. إحدى المزايا المهمة لهذه الوحدات هي انخفاض مستوى الضوضاء وعدم إشغالها لمساحة البيئة.

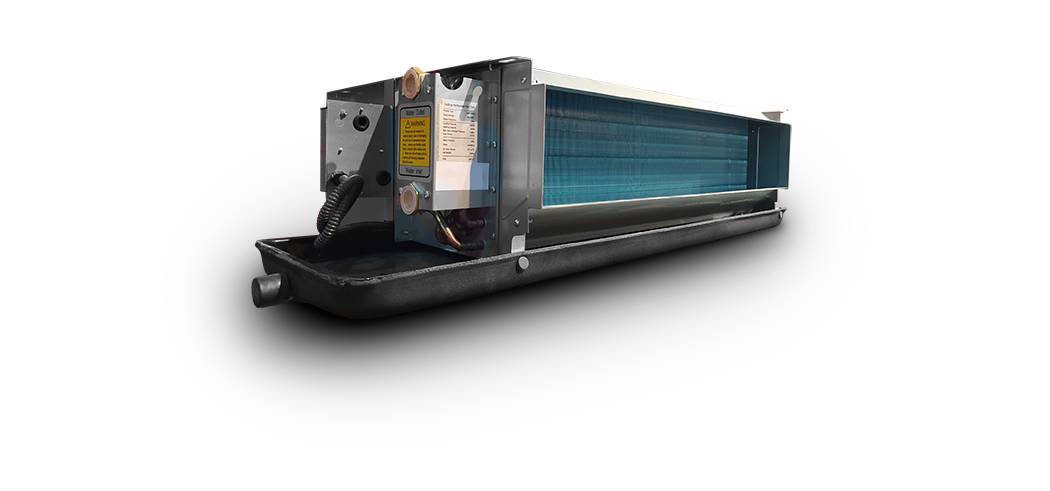

2. وحدات الفان كويل السقفية المثبتة على السطح: يتم إنتاج هذه الأجهزة في نوعين، منخفض الضغط وعالي الضغط، ومن حيث الأداء، فهي مشابهة للوحدات السقفية المثبتة داخل السقف (امتصاص من الأسفل - امتصاص من الخلف)، مع الاختلاف أن هيكل هذه الوحدات مكشوف تمامًا وتحتل مساحة أكبر.

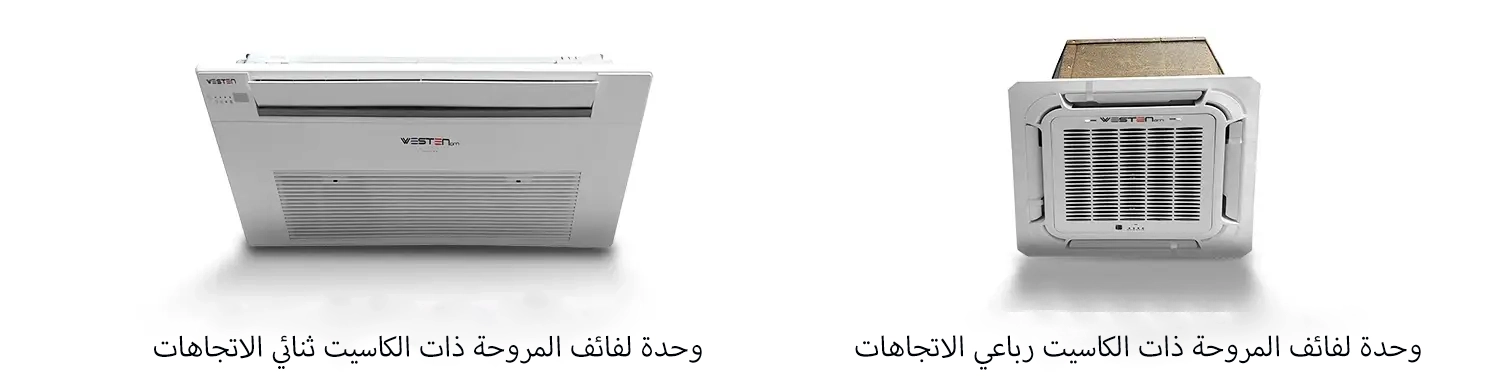

3. وحدات لفائف المروحة الكاسيت: وحدات اللفائف المروحة الوحدة الفان كويل الكاسيت هي نوع من وحدات الفان كويل السقفية المثبتة داخل السقف المستعار؛ ومع ذلك، يمكن التحكم في درجة حرارتها أو سرعتها عن بُعد بالإضافة إلى لوحة الترموستات الجدارية. فيما يتعلق بالتهوية، تتوفر وحدات الفان كويل الكاسيت بأنواع ذات اتجاه واحد وأربعة اتجاهات.

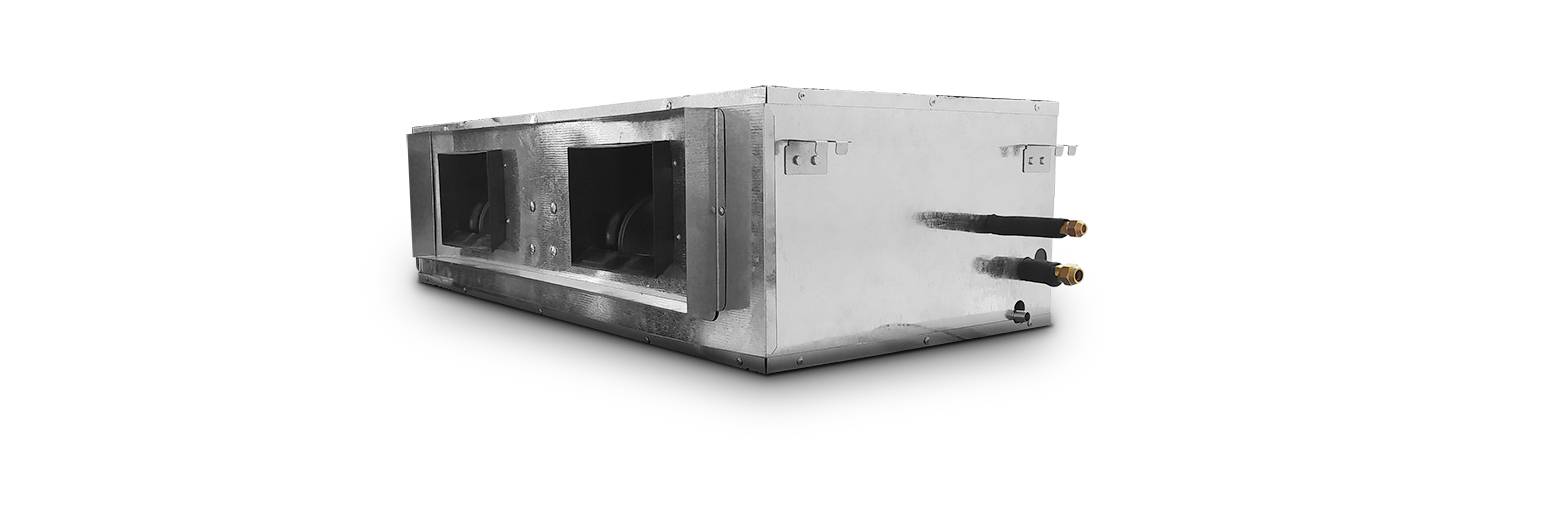

4. وحدات الفان كويل الدكت: عادة ما يتم إنتاج وحدات مروحة لفائف الفان كويل الدكت بسعات تتراوح من 600 إلى 2000 قدم مكعب في الدقيقة (CFM) وبنوعين: أفقي وعمودي. من الضروري التحقق مما إذا كانت الوحدة أفقيّة أم عموديّة وأبعاد وحدة اللفائف المروحة الدكت المطلوبة قبل الاستفسار عن السعر أو تقديم الطلب.

أنواع وحدات الفان كويل السقفية حسب على عدد الأنابيب

أحد معايير تصنيف أنواع وحدات الفان كويل بعد نوع الاستخدام ومكان التثبيت (سقف، تثبيت على الجدار، وتثبيت على الأرض) هو نوع الأنابيب، ويعتمد على عدد أنابيب المدخل (الإمداد) والمخرج (الإرجاع) للماء إلى وحدة المروحة لفائف، ويتم تقسيمها إلى نوعين:

1. وحدات الفان كويل السقفية ذات الأنبوبين:
   عادةً ما تحتوي وحدات الفان كويل على مبادل حراري (ملف) يتم فيه أداء عمليات التبريد والتدفئة. يُطلق على هذا النوع من وحدات لفائف المروحة اسم "أنبوبين"، وعملها هو أن الماء إما الماء البارد (من جهاز التبريد) أو الماء الساخن (من الغلاية) يدخل إلى الملف عبر أنبوب المدخل (أنبوب الإمداد) وبعد التبادل الحراري مع الهواء يخرج عبر أنبوب المخرج (أنبوب الإرجاع).
2. وحدات الفان كويل السقفية ذات الأربعة أنابيب:
   استنادًا إلى ظروف درجة الحرارة، والهندسة المعمارية، والتصميم، واستخدام المشروع واحتياجاته الخاصة، تتطلب بعض المباني الحاجة إلى الهواء البارد والساخن في نفس الوقت في أجزاء مختلفة.

في هذه الحالة، يُوصى باستخدام وحدة المروحة لفائف ذات الأربعة أنابيب، حيث تحتوي على ملفي تبادل حراري منفصلين يمكنهما توفير الحاجة للهواء الساخن والبارد في نفس الوقت في مناطق مختلفة. تحتوي هذه الوحدة على أنبوبين مدخل (أنابيب الإمداد) وأنبوبين مخرج (أنابيب الإرجاع). وبالتالي، يتدفق الماء الساخن والبارد في الملفات في كل وحدة التكييف فان كويل في نفس الوقت بحيث يمكن لكل وحدة استخدام التبريد أو التدفئة بشكل منفصل.

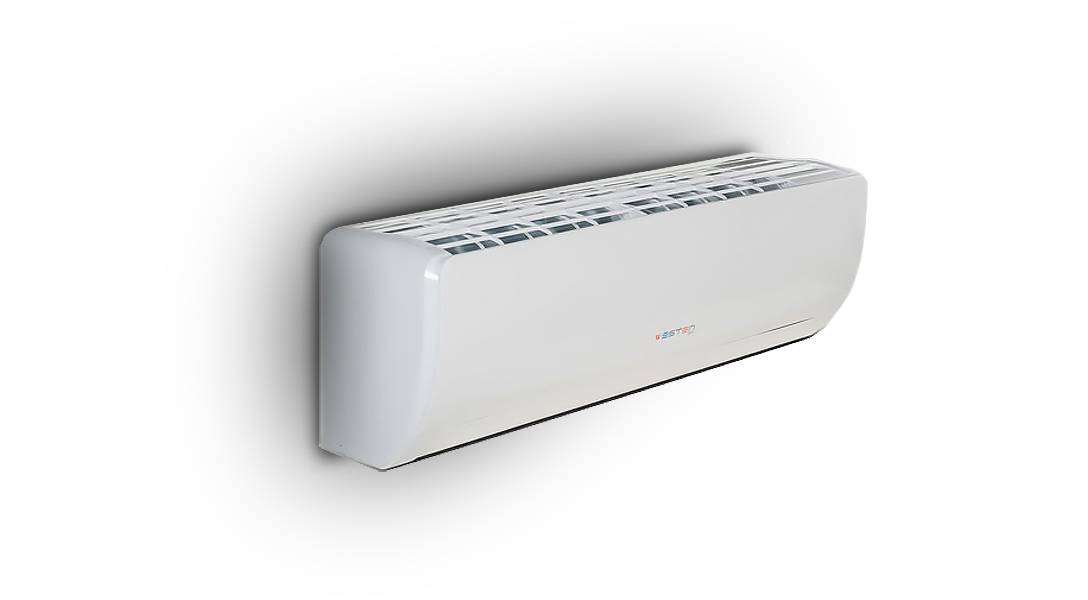

وحدات الفان كويل المثبتة على الجدار

وحدات الفان كويل المثبتة على الجدار، التي أصبحت متوفرة منذ فترة، جذبت اهتمام بناة المشاريع الإنشائية ويتم تثبيتها على الجدار.

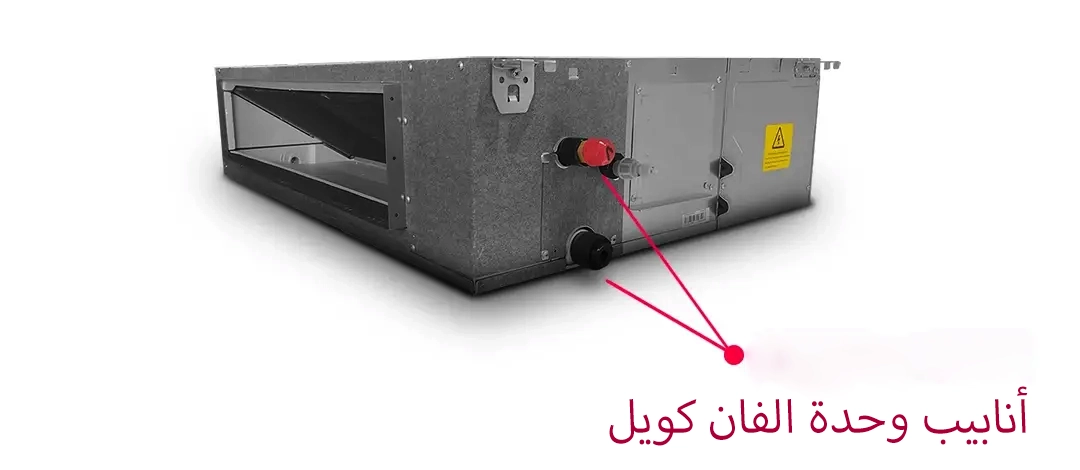

ملاحظة: قبل تقديم الطلب على وحدة لفائف المروحة (وحدة فان كويل) المطلوبة، يجب تحديد ما إذا كانت أنابيب الفان كويل متصلة بالجانب الأيسر أو الأيمن من الجهاز، وهو عامل حاسم لهذه الأجهزة.

شراء وحدة الفان كويل السقفية، المثبتة على الأرض، والدكت

يجب أخذ العديد من العوامل في الاعتبار عند اختيار وحدة الفان كويل لضمان الأداء والكفاءة المثلى. أحد العوامل الرئيسية التي يجب مراعاتها هو نوع وحدة لفائف المروحة اللازمة للتطبيق المحدد. كما يجب تقييم قدرة الوحدة على التبريد وتوصيل الهواء لتلبية المواصفات المطلوبة. كما يجب تقييم حجم الوحدة والملف والمروحة والجسم لضمان الجودة والكفاءة.
قد تكون المظهر أيضًا عاملًا مهمًا، خاصة في المساحات الفندقية والمكتبية الفاخرة، حيث يمكن أن يؤثر تصميم الوحدة على الجو العام. أخيرًا، قد تكون التنقلية عاملاً في بعض التطبيقات، حيث يمكن أن تؤثر التغيرات في درجة حرارة إمدادات المياه على قدرة التبريد، مما يتطلب نقل الوحدة إلى موقع آخر. اقرأ المزيد إذا كنت بحاجة إلى مزيد من المعلومات حول هذه العوامل؛ وإلا يمكنك تخطي هذا الجزء:

نوع وحدة الفان كويل

كما ذكرنا، هناك أنواع مختلفة من وحدة الفان كويل ، مثل وحدات المروحة لفائف الأرضية، والعائمة، والمائلة، والفان كويل السقفي المدمج، و لفائف المروحة وحدة فان كويل السقفي بأربعة جوانب أو جانبين، والفان كويل المثبت على الجدار (مثل اللوحات المنفصلة)، و وحدة الفان كويل الدكت، وغيرها. يتم اختيار النوع بناءً على احتياجاتك. يمكنك أيضًا استخدام نصائح خبرائنا لضمان أن الوحدة التي تحصل عليها تناسب مكانك تمامًا.

قدرة وحدة الفان كويل

أهم عامل في اختيار وحدة الفان كويل هو ملاءمة قدرتها على التبريد والتدفئة. عند الحساب، يتم تحديد قدرة وحدة لفائف المروحة بناءً على إجمالي حمل التبريد (الحرارة الجافة والرطوبة المتبخرة) لكل مساحة من قبل مهندسي منشآت المشروع أو بعد استشارة خبراء قسم معدات التكييف.
يُظهر الجدول التالي كيفية اختيار القدرة التقريبية لوحدة المروحة لفائف لتثبيتها في المباني السكنية والمكتبية في المناخات المعتدلة مثل طهران، مشهد، كرج، أصفهان، أربيل، كابول، سليمانية، حلب، رشت، ساري، شيراز، كرمانشاه، وكركوك، والموصل، وأنطاليا، ومزار الشريف، اللاذقية، وحماة، وغيرها. عادة ما يتم عرض قدرة وحدة التكييف الفان كويل بوحدة CFM، التي تشير إلى حجم تدفق الهواء بوحدات القدم المكعب لكل دقيقة.
تقدير القدرة المطلوبة لوحدة الفان كويل لكل من الأحجام المعروضة في الجدول أدناه تقريبي بناءً على ظروف درجة الحرارة في التصميم وأقصى سرعة للمروحة. عند السرعة المتوسطة، يكون معامل تصحيح حجم التهوية لوحىات لفائف المروحة مقارنة بالسرعة العالية حوالي 0.8، ومعامل تصحيح الطاقة التبريدية والتدفئة عند السرعة المتوسطة حوالي 0.85.

تذكر أنه يمكنك دائمًا الاتصال بخبراء مجموعة دما تجهيز HVAC.

التقدير التقريبي لسعة الوحدة المطلوبة لمناخ طهران معروض في الجدول أدناه.

بشكل أساسي، لحساب قدرة وحدة الفان كويل المطلوبة لكل من مساحات المباني في ظروف الطقس "الحار والجاف" مثل مدن زاهدان، وكيرمان، ويزد، وزابل، والمدينة المنورة، وكربلاء، والنجف، وما إلى ذلك، أو "الطقس الحار والرطب" مثل: الأهواز، وبندر عباس، وأبادان، وبوشهر، وشيبهار، وكیش، والبصرة، ودبي، والشارقة، والدوحة، والكويت، ومسقط، وكراتشي، وجدة، وبغداد، والرياض، ودمشق، وصنعاء، ومكة، وغيرها.

حساب الحمل التبريدي المطلوب لكل غرفة هو الأولوية الرئيسية.

ولكن في ظروف الطقس البارد، مثل مدن زنجان، وأردبيل، وتبريز، وأورميا، وبجنورد، وهمدان، وقزوين، وباكو، ويريفان، وأستانا، ودوشنبه، وأنقرة، وطشقند، وخوجند، وسمرقند وحتى مدينة إسطنبول الكبرى، تكون أولوية الحسابات بشكل أساسي بناءً على الحمل التدفئوي المطلوب لكل غرفة.

حجم / أبعاد وحدة الفان كويل

لا ترغب في مواجهة مشكلة عدم ملاءمة وحدة الفان كويل للموقع المطلوب بعد شراء الجهاز، لذا تأكد من اختيارك بحكمة وقم دائمًا بإجراء حساباتك قبل أي شيء آخر. نؤكد مرة أخرى أن أبعاد وحدة فان كويل, خصوصًا في وحدات مروحة لفائف الكاسيت، مهمة جدًا.

لفائف التدفئة / التبريد لوحدة الفان كويل

اللفائف هي ممر للسوائل الباردة أو الساخنة، تتكون من عدة صفوف من الأنابيب النحاسية مع شفرات من الألومنيوم.
هذه هي الأمور التي يجب مراعاتها عند اختيار اللفائف: ترتيب الأنابيب، عدد الصفوف، نوع الطلاء الواقي على الشفرات (مثل الطلاء الأزرق أو الذهبي)، نوع الأنابيب، عدد الشفرات في الوحدة وشكلها الموجي. عادةً ما تُستخدم ثلاثة صفوف من أنابيب النحاس بقياس 3/8 بوصة في كل نوع من أنواع اللفائف تقريبًا، ولكن إذا تم استخدام لفائف مزدوجة مع أنابيب بقطر ½ بوصة، فيمكن أن يقلل ذلك من كفاءة التدفئة وفقدان الضغط في تدفق سائل الحامل.
من الأفضل استخدام وحدة فان كويل مزودة بلفائف مزدوجة إذا كنت ترغب في القدرة على التبديل بين أوضاع التدفئة والتبريد خلال النهار والليل. وهذا ينطبق أيضًا على المباني الكبيرة، بحيث يمكن استخدام إحدى اللفائف لتدفق الماء البارد وتوفير التبريد، بينما تستخدم اللفيفة الأخرى لتوريد تدفق الماء الساخن إلى الغلاية وتوفير التدفئة. تُسمى هذه الأنواع من وحدات لفائف المروحة بوحدات الفان كويل ذات الأربع أنابيب.
بمعنى آخر، تقوم وحدات لفائف المروحة ذات اللفيفة الواحدة والأنابيب المزدوجة بتوصيل أنبوب إلى مدخل المياه وآخر إلى مخرج المياه. ولكن وحدة الفان كويل ذات الأربع أنابيب تحتوي على لفيفتين، أنبوبين لدخول وخروج الماء الساخن وآخرين لدخول وخروج الماء البارد.
من خلال استخدام وحدات لفائف المروحة ذات اللفائف المزدوجة أو الأربع أنابيب، يمكنك التبديل بين درجات الحرارة الباردة أو الساخنة باستخدام زر واحد بالإضافة إلى تبريد جزء من المبنى وتدفئة جزء آخر. يجب تجهيز وحدات الفان كويل ذات الأربع أنابيب بصمام كهربائي، وفقًا لأوامر الترموستات، يتدفق الماء البارد أو الساخن في إحدى اللفائف.

ملاحظة: توجد عدة صمامات تحكم على مسار أنابيب اللفائف المروحة لتغيير اتجاه أو تدفق الماء. أيضًا، في وحدات الفان كويل ذات الأنابيب المزدوجة، نظرًا لعدم توفر الماء الساخن والبارد في نفس الوقت، يتم وضع مستشعر أو صمام تبديل في مسار الأنابيب.

ضغط العمل لوحدة الفان كويل

نظرًا لأنه في المباني التي يزيد ارتفاعها عن 20 طابقًا، سيكون ضغط المياه داخل اللفائف أكثر من 8 بار أو حوالي 120 PSI، يجب عند اختيار وحدة الفان كويل مراعاة ضغط المياه داخل اللفائف للمباني الشاهقة.

محرك وحدة الفان كويل

تختلف المحركات الكهربائية لوحدات الفان كويل من محركات ذات 3 مستويات سرعة إلى محركات ذات 8 مستويات سرعة، وعادة ما يتم تصنيعها بنوعين: محركات مغلقة أو قابلة للإصلاح. يتم تصنيع الأجزاء الميكانيكية والمعدات في لفائف المروحة، مثل المحامل والمحاور والمحامل الكروية، بجودات مختلفة، مما يمكن أن يؤثر بشكل كبير على مستوى الصوت وعمر الخدمة لوحدة الفان كويل.
يجب أن يكون محرك وحدة مروحة لفائف الفان كويل متعدد السرعات ومنخفض الصوت مع محامل كروية موثوقة جدًا بحيث يكون مستوى الضوضاء الناتج عن تشغيل المحرك الكهربائي والمروحة التهوية أقل من 35 ديسيبل.

مراوح عمل وحدة الفان كويل

وظيفة المروحة بسيطة: فهي تقوم أولاً بتوجيه تدفق الهواء فوق سطح اللفيفة ثم تعيد توجيهه إلى البيئة. يجب على الشركات المصنعة لهذه المراوح أن تأخذ في اعتبارها معايير رئيسية، مثل مستوى الصوت والضغط الهوائي المطلوب للمرور فوق وحدة الفان كويل أو القناة عند تصنيع هذه الأجزاء.
يتم تصنيع هذه الأجزاء إما من المعدن أو من البلاستيك المضغوط ABS، ولكل منها مزايا وعيوب. لذا، وفقًا لتطبيق الجهاز ونوع التهوية الطرد المركزي، اختر النوع الأكثر فعالية الذي يناسب احتياجاتك بشكل أفضل.
موضوع آخر مهم يجب دراسته هو أن هذه المراوح تُنتج عادةً بنوعين من الضغط: الضغط المنخفض عند 30 باسكال والضغط المرتفع عند 120 باسكال (لأنواع وحدات لفائف المروحة المدعومة بالقنوات)، ويتم توليد قوة المروحة بواسطة محرك كهربائي، الذي تحدثنا عنه في العنوان السابق.
يجب أن تكون المروحة الطرد المركزي مصنوعة من المعدن للحفاظ على التوازن الديناميكي أثناء العمليات الطويلة، مما يوفر حجم التهوية المطلوب لوحدة الفان كويل بشكل أكثر اكتمالاً. ومع ذلك، إذا كانت مصنوعة من ABS، فسيكون سعرها أقل.

ملاحظات:

• لا يُنصح باستخدام مراوح ABS في المناطق ذات الشتاء البارد، حيث تكون درجة حرارة المياه في نظام التدفئة المركزي حوالي 80 درجة مئوية في الشتاء. مع مرور الوقت، يمكن أن تتغير شكل المروحة في محيط المياه الساخنة، مما يؤدي إلى إصدار صوت أعلى للجهاز.
• في الواقع، الخيار الأفضل لتوفير تهوية وحدات لفائف المروحة هو استخدام مراوح بولياميد عالية الجودة مع ألياف الكربون، والتي توفر الهواء الكافي بأقل مستوى من الصوت الممكن، بالإضافة إلى أنها مقاومة لدرجات الحرارة حتى 120 درجة مئوية ولا تغير شكلها. بالطبع، من ناحية أخرى، فإن توفير مروحة بولياميد أغلى من كلا الخيارين الآخرين للمراوح المجلفنة والبلاستيكية، وقد يتطلب وقتًا وتكلفة أعلى من قبل الشركة المصنعة.

مظهر وهيكل وحدة الفان كويل

يجب أن يكون هيكل وحدة الفان كويل متكاملًا بحيث لا يتسبب في حدوث اهتزاز أو ضوضاء بين الأجزاء المختلفة للجسم مع مرور الوقت. يجب أيضًا مراعاة جمال وحدة الفان كويل، خاصة في وحدات لفائف المروحة الأرضية، التي تعد واحدة من المكونات المرئية في المبنى، عند اختيار وحدة التكييف الفان كويل المروحة لفائف.

قابلية الاستخدام والتنقل لوحدات الفان كويل

يمكن تنفيذ وقت البدء، تغيير السرعة، أو إيقاف تشغيل مروحة التهوية يدويًا أو تلقائيًا. أفضل طريقة لوحدات الفان كويل السقفية والجدارية هي استخدام ترموستات أوتوماتيكي ذو ثلاث دورات للموسم و صمام كهربائي ثلاثي الاتجاه.
تحتوي جميع وحدات لفائف المروحة الأرضية على مفتاح تشغيل يدوي ومفتاح ضبط، ولكن تركيب ترموستات أوتوماتيكي هو إحدى الطرق للاستفادة القصوى من أدائها وتحسين استهلاك الطاقة. يتم تشغيل وإيقاف العملية وتغيير مستوى سرعة مروحة التهوية عن طريق ترموستات الغرفة المثبت على ارتفاع 140 سم من الأرض وبعيدًا عن تدفق الهواء من مخرج الفان كويل وأشعة الشمس المباشرة.
بطريقة متممة، من خلال تركيب صمام مغناطيسي ذو اتجاهين تدريجيين أو تركيب صمام كهربائي ثلاثي الاتجاه، بالإضافة إلى تنفيذ مسار التجاوز، يمكن تعديل معدل تدفق المياه الباردة أو الساخنة باستخدام الأمر المستلم من الترموستات المثبت في كل من المساحات. كما يتم التحكم بشكل دقيق في تدفق الهواء الساخن والبارد عن طريق أنابيب إمداد المياه إلى وحدات الفان كويل.

سعر وحدة الفان كويل

يمكن أن يكون السعر حاسمًا عند شراء أي منتج، نعم، ولكن عندما يتعلق الأمر بشراء منتج مثل وحدة الفان كويل، وهي جهاز يمكنك استخدامه لفترة طويلة، لا تريد أن تفوت بعض الميزات المهمة جدًا من أجل توفير بضع دولارات أقل. الميزات مثل عمر الجهاز، مستوى الصوت، الكفاءة، السعة، المظهر، الضمان، وخدمة ما بعد البيع هي أيضًا مهمة جدًا. لذلك، من الآمن القول إن سعر الفان كويل ليس العامل الأهم بالنظر إلى تطبيقه.

ملاحظة: عند شراء وحدة الفان كويل، من المهم الانتباه عن كثب إلى هذه القائمة: نوع الفان كويل الذي ترغب في شرائه (بغض النظر عن جودة العلامة التجارية)، الاستخدام، التصميم المعماري للمبنى، الأجزاء، موقع التثبيت، السعة الدقيقة، أبعاد الجهاز، الضغط العامل، جودة بناء الجهاز ومواده.

اختبار وتحقق من وحدة الفان كويل

نظرًا لأهمية وحدات الفان كويل كأجهزة نهائية لتوفير التبريد والتدفئة في المشاريع، في الحالات التي يكون فيها عدد وحدات لفائف المروحة المطلوبة مرتفعًا، عادةً ما يتلقى المهندس الاستشاري أو الممثل الفني للمالك عينات مختلفة من لفائف المروحة من شركات مختلفة ويقوم باختيارها. يتم فحصها واختبارها بناءً على النقاط التالية:

• المظهر والأبعاد: نظرًا للقيود في مساحة التثبيت في السقف المعلق لمعظم المشاريع، فإن أبعاد وحدة الفان كويل وإمكانية وضعها، خاصة في السقف المعلق لكل مساحة في المبنى، أمر بالغ الأهمية.
• حجم تدفق الهواء الناتج: لقياس كمية تدفق الهواء الفعلي لوحدة لفائف المروحة ومقارنته مع الرقم المقدم في كتالوج شركة المورد، يتم استخدام جهاز مختبر يسمى جهاز قياس CFM، الذي عادةً ما يكون مصاحبًا لممثل الشركة البائعة لاختبار الأداء. تشمل حقيبة اختبار الفان كويل.
• قياس كمية الصوت الناتج عن الجهاز: أحد المعايير المهمة في اختيار وحدة التكييف فان كويل المروحة لفائف هو كمية الصوت الناتج عن الجهاز، والتي يتم قياسها باستخدام جهاز قياس الديسيبل.
• العزل الصوتي والحراري: استخدام العزل الصوتي والحراري عالي الجودة، طويل العمر، وسُمك مناسب هو أيضًا من المعايير التي تلعب دورًا كبيرًا في الاختيار النهائي لوحدة الفان كويل. عدم استخدام العزل المناسب يزيد من صوت الجهاز ويهدر الطاقة فيه.
• جودة المواد: استخدام لوح مجلفن عالي الجودة بسمك مناسب، استخدام محرك كهربائي عالي الجودة، مادة المروحة ومروحة المندفع، جودة بناء المواد المجلفنة لصينية التصريف، وغيرها من الأمور المهمة التي يجب على المشترين مراعاتها عند اختيار الجهاز.

شراء وحدات الفان كويل الأرضية والسقفية والدكتية والكاسيتية

من بين جميع الجوانب المذكورة، يجب أن تكون الخطوة الأولى لاختيار وحدة الفان كويل هي الانتباه إلى السعة، نوع الجهاز، وأبعاد موقع التثبيت. نظرًا لأن وحدات لفائف المروحة تُنتج وتُقدم بأنواع مختلفة مع سعات تهوية مختلفة، يجب عليك مراعاة حجم بيئتك قبل شراء وحدة الفان كويل. بهذه الطريقة تختار الجهاز المناسب بالسعر المناسب. بعد هذه الجوانب الثلاثة، يجب أن تؤخذ في الاعتبار أشياء مثل نوع مروحة التهوية، مواصفات الملف، الضغط العامل، وعلامة وحدات الفان كويل.
على مجموعة دما تجهيزات التكييف، تم تقديم المعلومات التقنية للعديد من نماذج وحدات لفائف المروحة الفان كويل من علامات تجارية موثوقة مع ضمانات أصلية لتستمتع بإحساس الشراء الأمثل والذكي.
أيضًا، تجدر الإشارة إلى أنه في المجموعة المتخصصة للتكييف في دما تجهيزات التكييف، يتم بيع جميع وحدات الفان كويل فقط بالجملة. لذلك، إذا كنت ترغب في شراء أي من هذه المنتجات بالجملة، يرجى الاتصال بنا.

سعر وحدة الفان كويل

يمكن أن يكون السعر عاملاً حاسمًا عند شراء أي منتج، نعم، ولكن عندما يتعلق الأمر بشراء منتج مثل وحدة الفان كويل، وهو جهاز يمكنك استخدامه لفترة طويلة، لا ترغب في تفويت بعض الميزات المهمة جدًا فقط لتوفير بعض المال. الميزات مثل عمر الجهاز، مستوى الصوت، الكفاءة، السعة، المظهر، الضمان، وخدمات ما بعد البيع مهمة جدًا. لذلك، من الآمن القول إن سعر الفان كويل ليس العامل الأكثر أهمية عند النظر إلى استخدامه.

ملاحظة: عند شراء وحدة لفائف المروحة بالجملة، من المهم إيلاء اهتمام وثيق لهذه القائمة المرجعية: نوع وحدة مروحة لفائف الفان كويل التي تريد شراؤها (بغض النظر عن جودة العلامة التجارية)، الاستخدام، التصميم المعماري للمبنى، الأجزاء، موقع التركيب، السعة الدقيقة، أبعاد الجهاز، ضغط العمل، جودة تصنيع الجهاز ومواده.

مزايا وحدات الفان كويل

فيما يلي بعض أهم المزايا لوحدة الفان كويل:

• إمكانية استخدام الهواء النقي في وحدات لفائف المروحة القنوية.
• تعطل وحدة الفان كويل لا يؤثر على الأجهزة الأخرى.
• إمكانية التحكم وضبط درجة حرارة مستقلة لمختلف مساحات المبنى.
• مساحة تركيب صغيرة وعدم الحاجة إلى سقف مستعار أو تمديدات قنوات في وحدات الفان كويل الأرضية والجدارية.
• التنوع في تصميم وحدات لفائف المروحة وإمكانية استخدام أنواع مختلفة منها حسب احتياجات المشروع وتصميم المبنى.
• إمكانية استخدام عدد غير محدود من وحدات الفان كويل مع واحد أو اثنين من المبردات أو مع غرفة محركات مركزية في المساحات الكبيرة.
• توفير استهلاك الطاقة من خلال استخدام التدفئة عبر ملفات الماء الساخن والتشغيل والإيقاف المتقطع (يدويًا أو تلقائيًا) لوحدة مروحة لفائف (وحدة فان كويل) في الأماكن غير المستخدمة.

العوامل التقنية وعوامل التركيب لوحدات الفان كويل السقفية، الأرضية، والقنوية

هناك عدد من العوامل التي يجب أخذها في الاعتبار عند شراء وحدة الفان كويل، وهي كالتالي:

1. لحساب تدفق الماء البارد المطلوب لوحدات اللفائف المروحة ، يجب تقسيم قدرة التبريد بالـ BTU/h للمساحات المختلفة بالمبنى على 5000 (أو تقسيم السعرات الحرارية لكل ساعة بالكيلو على 1250). وبهذه الطريقة، فإن قطر أنابيب الماء البارد والساخن لوحدات الفان كويل التي تبلغ سعتها 200 CFM هو نصف بوصة، وللوحدات ذات السعة 300 و400 CFM يكون ¾ بوصة، وللوحدات 600، 800، و1000 CFM يكون 1 بوصة، أما للوحدات ذات السعة 1200 CFM وللقنوات حتى 1800 CFM فيكون ¼ 1 بوصة.
2. يجب تركيب مفتاح تدفق في مسار مياه المخرج من المبخر باتجاه ملف الماء البارد لمعدات التكييف لإيقاف تشغيل المبرد عندما يتم إيقاف مضخات التدوير في دائرة التبريد.
3. نظرًا لقدرة وحدات لفائف المروحة على التدفئة بشكل أفضل من الرادياتيرات ذات الحجم نفسه، فمن الممكن في المباني القديمة تركيب وحدة فان كويل بدلًا من الرادياتير (للتدفئة فقط) إذا كانت الأنابيب ذات الصلة تخرج من أرضية الوحدة (وليس من الجدار الخلفي للجهاز).
4. نظرًا لأهمية التوازن الديناميكي لمروحة التهوية في أداء وحدة الفان كويل وعلاقته المباشرة بعمر محامل المحرك وكذلك مستوى ضجيج الجهاز، يجب الاهتمام الشديد بضمان التثبيت الأفقي والمحاذاة الكاملة لوحدات الفان كويل في موقع التركيب.
5. نظرًا لأهمية خدمة وصيانة معدات التكييف، بما في ذلك وحدات الفان كويل، فمن الضروري تركيب صمام إغلاق لتدفق المياه الداخلة والخارجة من وحدات المروحة لفائف وحدة فان كويل بالإضافة إلى الصامولة الأنبوبية المناسبة.
6. لجمع المياه الناتجة عن تكاثف رطوبة الهواء على الملفات في فصل الصيف، من الضروري تركيب أنبوب تصريف بقطر ½ بوصة من صينية الملف إلى نقطة تصريف المياه.
