اختيار مضخة دوران (سركولاتور) خطية وأرضية

تُستخدم مضخة دوران أو مضخة التدوير لتدوير المياه في أنظمة التبريد والتدفئة لتوفير الحمل التبريدي والحراري للمبنى وأبراج التبريد. فيما يلي، تُعرض معلومات حول تقدير معدل التدفق، العلامات التجارية، كيفية الفحص، وأسعار جميع أنواع مضخات التدوير.

دليل متخصص لاختيار وشراء وتحديد أسعار مضخة دوران

بشكل عام، تقوم مضخة دوران بتدوير المياه الباردة أو الساخنة في أنظمة تكييف الهواء أو التدفئة المركزية من مكان الإنتاج إلى أماكن تبادل الحرارة في أجهزة التبريد والتدفئة. وعادةً ما تُستخدم هذه المضخات في المباني الصغيرة والمتوسطة بسرعات منخفضة تصل إلى حوالي 1450 دورة في الدقيقة.

بعبارة أخرى، بعد توفير المياه الساخنة في غلاية التدفئة المركزية وأيضًا توفير المياه الباردة في دورة التبريد الخاصة بالمبرد (أو أنظمة التبريد الأخرى)، تقوم مضخة تدوير المياه بتدوير هذه المياه عبر الأنابيب إلى المشعات (الرادياتورات)، وحدات الفان كويل، لفائف مولدات الهواء، وغيرها.

تُستخدم مضخات التدوير فقط لتدوير مياه نظام التبريد والتدفئة داخل دائرة هذه المعدات، مما يعني أن المياه تمر عبر مروحتها دون الحاجة إلى خاصية سحب المياه من المستويات المنخفضة (مثل مضخات الري وإمدادات المياه).

أنواع مضخات التدوير

وفقًا لموقع التركيب، هناك فئتان رئيسيتان من مضخات التدوير: مضخات التدوير الخطية (Inline) ومضخات التدوير ذات الشفط النهائي (End Suction). لكل نوع مميزاته وعيوبه، ويعتمد الاختيار على المتطلبات المحددة للتطبيق.

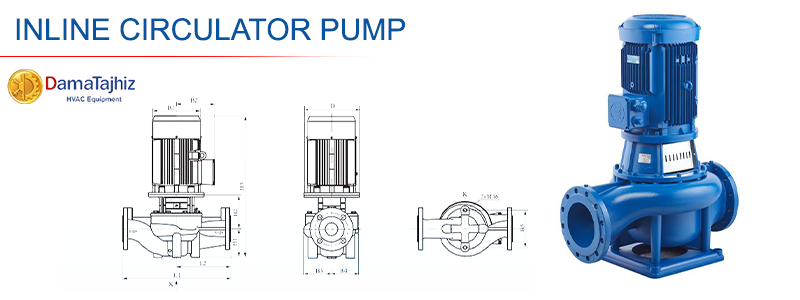

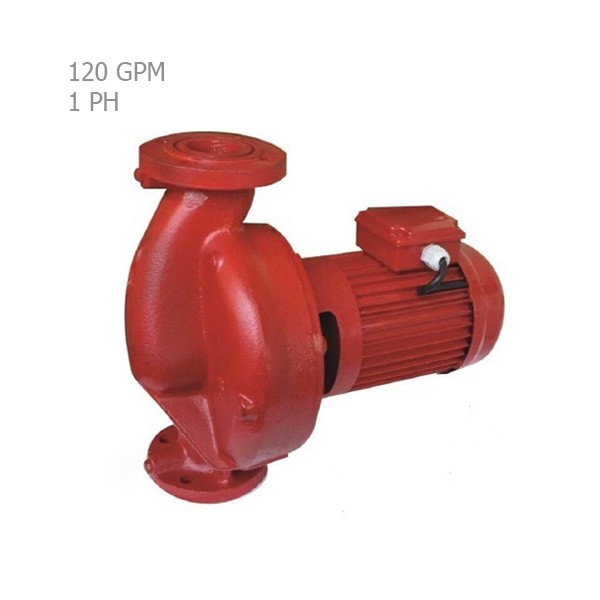

مضخة التدوير الخطية

تتميز مضخات التدوير الخطية بتصميمها المدمج، حيث يتم تركيبها على خط التدفق مباشرةً، مما يعني أن مسار التدفق يمر عبر المضخة. وهي مناسبة للاستخدام في الأماكن التي تتميز بمساحات محدودة.

يؤدي هذا التصميم أيضًا إلى مستويات أقل من الضوضاء والاهتزاز مقارنةً بمضخات الشفط النهائي، كما أنها تتميز بسهولة الوصول إليها.

ومع ذلك، فإن لمضخات التدوير الخطية بعض العيوب، حيث إن معدلات تدفقها أقل عادةً من تلك الخاصة بمضخات الشفط النهائي.

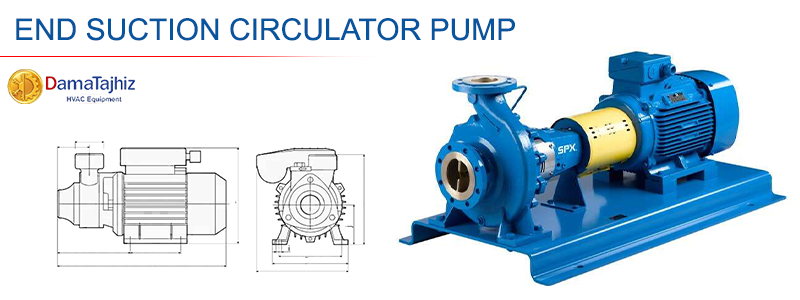

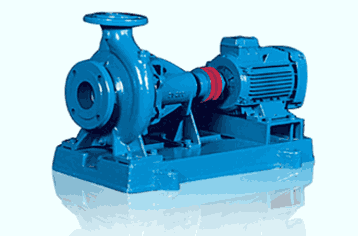

مضخة دوران ذات الشفط النهائي

تتميز مضخات التدوير ذات الشفط النهائي بتصميم مختلف، حيث يكون مدخل الشفط في نهاية جسم المضخة. يمكن تركيب هذه المضخات بشكل عمودي أو أفقي، لكنها تتطلب أنابيب إضافية وتجهيزات إضافية.

تتميز مضخات الشفط النهائي عادةً بمعدلات تدفق أعلى وانخفاض أقل في الضغط مقارنةً بمضخات التدوير الخطية.

ومع ذلك، فإن مضخات الشفط النهائي أقل كفاءة من حيث الحجم، وأكثر ضوضاءً، ولها عملية تركيب وصيانة أكثر تعقيدًا.

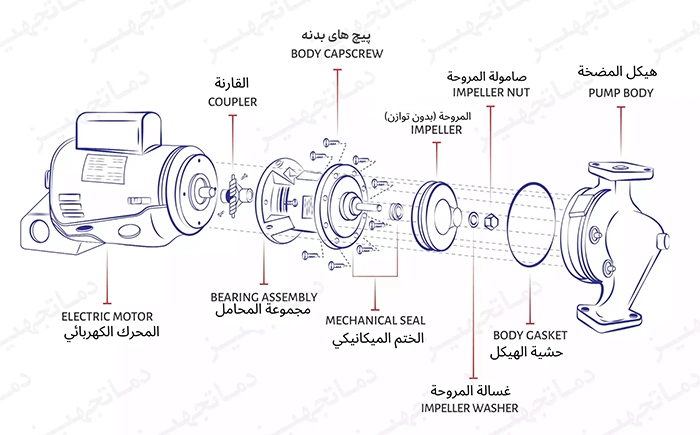

مكونات مضخة التدوير

تتكون مضخة تدوير المياه من عدة أجزاء رئيسية، وهي كالتالي:

محرك مضخة التدوير الكهربائي (Electric Motor)

يلعب المحرك الكهربائي دورًا أساسيًا في تشغيل مضخة التدوير، حيث يقوم بتحويل الطاقة الكهربائية إلى طاقة ميكانيكية لتحريك مروحة المضخة. تعمل هذه المحركات إما بتيار كهربائي أحادي الطور (للطاقات المنخفضة) أو ثلاثي الطور (للطاقات العالية).
سرعة دوران المحرك تتراوح بين 1450 و2900 دورة في الدقيقة، ويتم اختيارها بناءً على متطلبات النظام ونموذج المضخة الكهربائية. هذا المحرك يوفر القوة اللازمة لتحريك السائل داخل أنظمة التدفئة أو التبريد أو تكييف الهواء.

اقتران في مضخة دوران (Coupling)

الاقتران مسؤول عن ربط المحرك الكهربائي بعمود المضخة. يلعب هذا الجزء دورًا مهمًا في نقل القوة الميكانيكية من محور المحرك إلى محور مروحة المضخة، كما يمتص الصدمات أو التقلبات الناتجة عن المحرك، مما يساعد على زيادة العمر الافتراضي والكفاءة.
عادةً ما يتم تصنيع الاقترانات من الحديد الزهر أو النحاس الأصفر لمنع تآكل أو احتراق المحركات الكهربائية.

عمود مضخة التدوير (Shaft)

الدور الرئيسي للعمود هو نقل الحركة الدورانية من المحرك الكهربائي إلى مروحة المضخة. عادةً ما يكون هذا الجزء مصنوعًا من الفولاذ أو الفولاذ المقاوم للصدأ لمقاومة التآكل والاهتراء.
يتم دعم العمود بواسطة محامل تساعد على تقليل الاحتكاك وضمان حركة سلسة للعمود، مما يزيد من العمر الافتراضي للمضخة. العمود متصل مباشرةً بالمروحة ويحوّل حركة المحرك الدورانية إلى القوة المحركة اللازمة لتدفق السائل داخل النظام.

محامل مضخة دوران (Bearings)

المحامل في مضخة دوران مسؤولة عن تثبيت محور العمود في مكانه ومنع حركته غير المستقرة، بالإضافة إلى تقليل الاحتكاك بين العمود وجسم المضخة.
تصنع المحامل عادةً من البرونز، وكل محمل يحتوي على أخدود خاص للتزييت، مما يضمن تدفق الزيت بشكل مستمر على سطح المحامل. هذه الأخاديد تقلل الاحتكاك وتمنع ارتفاع درجة الحرارة، مما يعزز من الأداء الأمثل ويطيل عمر المضخة.

الختم الميكانيكي لمضخة التدوير (Mechanical Seal)

هذا الجزء مسؤول عن منع تسرب السائل من المضخة ومنع دخول الهواء إليها. يتم وضع الختم الميكانيكي بين العمود وجسم المضخة، ويمنع تسرب السوائل عند نقاط الاتصال بإنشاء ختم محكم.
يلعب الختم الميكانيكي دورًا مهمًا في الحفاظ على ضغط السائل المتدفق داخل المضخة وكفاءتها، كما يساعد على منع الأعطال الناتجة عن التسرب أو التآكل. في مضخات التدوير عالية الجودة، تكون الأختام عادةً من نوع بورجمان الألمانية أو بي تي الإيطالية.

مروحة مضخة التدوير المياه (Impeller)

المروحة هي الجزء الأهم في مضخة التدوير المياه، وتكمن مهمتها في نقل السائل وتحريكه بالضغط أو الارتفاع المطلوب.

تقوم المروحة بتحويل الطاقة الميكانيكية للمحرك إلى طاقة حركية، مما يسمح بتحريك معدل التدفق المطلوب للسائل وتوجيهه من مدخل المضخة إلى مخرجها بالضغط اللازم. كما تمنع المروحة تراكم الهواء داخل المضخة.

تصنع المراوح من مواد مختلفة مثل الفولاذ، والنحاس، والبلاستيك المضغوط، وسبائك الألمنيوم حسب الحاجة، ويتم اختيارها بناءً على التطبيق، ومقاومة التآكل، ومعدل التدفق، والضغط المطلوب للمضخة.

جسم مضخة دوران (Pump Casing)

يعمل جسم مضخة دوران كغلاف يحتضن مكونات المضخة الأخرى. وعادةً ما يصنع هذا الجزء من مواد مقاومة للتآكل مثل سبائك الألمنيوم المصبوب أو الحديد الزهر أو الفولاذ لتحمل الضغط وظروف العمل المختلفة.
يوفر جسم المضخة مسار تدفق السائل ويساعد على توجيهه من مدخل المضخة إلى مخرجها، وهو ضروري لتحقيق الأداء الأمثل للمضخة.

وصلات مضخة التدوير المياه (Union)

القطعة الأخيرة التي تعتبر أساسية لتركيب أي مضخة تدوير خطية على أنابيب الإرجاع في نظام التدفئة أو أنابيب الإمداد في نظام التبريد داخل غرف الماكينات تُسمى صامولة التروس.
يتم تركيب صامولة التروس لكل مضخة خطية وفقًا لقطر أنابيب المدخل والمخرج الخاصة بمضخة التدوير على جانبي المضخة على الأنابيب المقابلة.

معدل تدفق مضخة التدوير (GPM)

بصورة عامة، يتم الحصول على معدل التدفق (GPM) أو حجم المياه المتداولة في أي قسم من نظام التدفئة بقسمة السعرات الحرارية (كيلوكالوري) على الرقم 2500 (لحساب قطر الأنابيب ومعدل التدفق المطلوب لمضخة التدوير).

المياه الساخنة:

كيلوكالوري÷2500=BTU÷10000=GPM

المياه الباردة:

كذلك، بقسمة السعرات الحرارية (كيلوكالوري) لكل قسم من نظام التبريد على الرقم 1250، يتم الحصول على معدل التدفق (GPM) أو حجم المياه المتداولة في نفس القسم من نظام التبريد (لحساب قطر الأنابيب ومعدل التدفق المطلوب لمضخة التدوير المياه).

كيلوكالوري÷1250=BTU÷5000=GPM

نقاط يجب مراعاتها عند حساب ضغط مضخة دوران:

1. أحد العوامل المهمة والأساسية في الحساب الصحيح لرأس المضخة (الضغط المطلوب) هو الانتباه إلى التدفق الطبيعي للمياه داخل الأنابيب الرأسية.
2. حيث إن الوظيفة الوحيدة لمضخات التدوير المستخدمة عادةً في أنظمة التدفئة والتبريد المغلقة هي تعويض انخفاض ضغط الاحتكاك لتدفق المياه في الأنابيب، الوصلات، الصمامات، والملفات.
3. ضغط المضخات المطلوبة يكون عادةً أقل بكثير من ضغط مضخة إمداد المياه للمشروع نفسه، مما يقلل بشكل فعّال من قدرة محرك مضخة دوران الكهربائي.
4. في حالة استخدام طريقة الأنابيب العكسية في المباني المتوسطة والكبيرة، يمكن تحقيق الحد الأدنى من القدرة المطلوبة لمضخة دوران المياهر، وكذلك ضمان توزيع موحد لتدفق المياه في الأنابيب.
5. عند حساب ضغط مضخة برج التبريد، يُستخدم نفس منهج حساب ضغط مضخات التدوير، نظرًا لأن مسار الماء مفتوح وتوجد تدفقات طبيعية في طريق العودة للمكثف.
6. استخدام مضخات التدوير ذات سرعة دوران 2900 دورة في الدقيقة في المباني الصغيرة والمتوسطة يمكن أن يؤدي إلى اهتزاز المضخة وتدفق قوي للمياه داخل الأنابيب، مما يسبب انزعاجًا للمقيمين.
7. في حالة عدم توفير مضخة التدوير للضغط المطلوب لتدوير المياه، لن تتمكن المياه الساخنة أو الباردة من المرور عبر الأنابيب والوصول إلى الأجهزة مثل الرادياتورات، وحدات الفان كويل، أو غيرها من أجهزة التبريد والتدفئة.
8. إذا لم توفر المضخة الحجم أو معدل التدفق المطلوب، فإن المياه لن تصل إلى الأجهزة، مما يؤدي إلى أن تعمل أجهزة التبريد أو التدفئة بقدرة أقل من قدرتها الفعلية.

في حالة المبالغة في حساب ضغط مضخة التدوير، يمكن أن يؤدي ذلك إلى فيضان المياه من المصدر المفتوح للتوسع الحراري لنظام التدفئة أو التبريد على سطح المبنى.

دليل عام لاختيار مضخة دوران:

بالنسبة للعديد من المباني التي تقل مساحتها الإجمالية عن 2000 متر مربع، لا يتطلب تحديد نوع أو نموذج مضخة دوران لنظام التدفئة حسابات معقدة.

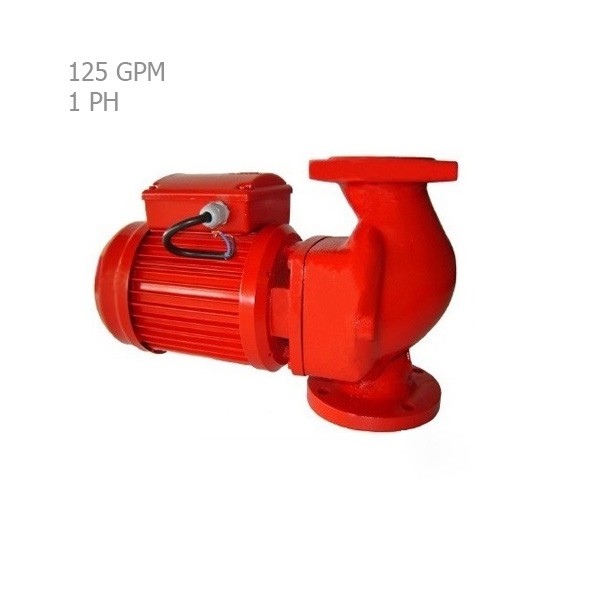

كمثال عام، نقدم مضخات التدوير الشائعة من شركة Semnan Co. المناسبة للمباني التي تصل إلى 7 طوابق.

شراء مضخة دورحساب رأس احتكاك مضخة التدوير المياه

لحساب رأس مضخة التدوير المياه، يجب مراعاة عاملين رئيسيين: انخفاض الضغط في الأنابيب والوصلات + الطول.

في مضخات التدوير، يؤثر الارتفاع الرأسي الذي يجب أن تضخ فيه المياه صعودًا أو هبوطًا من غرفة المحركات إلى الطوابق الأخرى في المبنى، بالإضافة إلى انخفاض الضغط في الأنابيب والوصلات، بشكل كبير على حساب رأس المضخة.

عادةً، لا يُعتبر الارتفاع الرأسي (بسبب عودة المياه إلى نفس الارتفاع) كعامل مستقل. بل يُركز بشكل أساسي على حساب انخفاض الضغط في الأنابيب، والوصلات، وملفات نقل الحرارة في معدات التثبيت مثل الملفات، وحدات الفان كويل، مكيفات الهواء، وحتى الغلايات والرادياتورات...

لحساب رأس مضخة دوران، يجب النظر في مجموع انخفاض الضغط على طول مسار الأنابيب، + انخفاض الضغط في الوصلات، وملفات نقل الحرارة، وغيرها من معدات التدفئة والتبريد في كل مسار. الصيغة العامة لحساب رأس مضخة دوران كالتالي:

H=H pipe +H junctions +H equipment

المعاني:

• H: الرأس الإجمالي لمضخة التدوير.
• H-pipe: انخفاض الضغط الناتج عن طول الأنابيب، ويُحسب عادةً باستخدام جداول ومعايير محددة لكل نوع من الأنابيب. يعتمد هذا الانخفاض بشكل عام على طول ونوع الأنابيب.

حساب طول الأنابيب:

1. L: طول الأنابيب.
2. L-effective: الطول الفعّال للأنابيب، ويُعتبر 50% من إجمالي طول الأنابيب.

L effective =L×0.5

حساب الضغط في الأنابيب:

بالنظر إلى أن انخفاض الضغط في تدفق المياه داخل الأنابيب وفقًا للجداول الهندسية يبلغ حوالي 2.5% من طول المسار:

H pipe =L effective ×0.025

حساب الضغط في الوصلات:

• H-junctions: بالنسبة للوصلات مثل الأكواع والصمامات، هناك معامل لانخفاض الضغط يتم حسابه بناءً على عدد ونوع الوصلات. يُضاف هذا الانخفاض إلى الطول المكافئ للأنابيب.

1. أكواع الأنابيب: لكل كوع بزاوية 90 درجة، يُضاف انخفاض ضغط بمقدار 0.52 وحدة (قدم أو متر) إلى طول الأنبوب.
2. T Junction: لكل وصلة T، يُضاف انخفاض ضغط بمقدار 1.77 وحدة إلى طول الأنبوب.

حساب الضغط في المعدات:

• H-equipment: يرتبط هذا الانخفاض بالمعدات مثل الرادياتورات، والملفات، والغلايات، ومكونات النظام الأخرى. يتم استخراج قيمة هذا الانخفاض عادةً من مواصفات المعدات أو الجداول المعيارية.

ملاحظات إضافية:

مضخات برج التبريد، المسؤولة عن تدفق وحركة المياه من مكثف مبردات المياه إلى موقع برج التبريد على السطح أو في موقع المبنى (حسب مكان تركيب برج التبريد)، تُعتبر مضخات دوران. تُحسب سرعة هذه المضخات عند 1450 دورة في الدقيقة في حسابات رأس المضخة.

موقع تركيب مضخة التدوير

عادةً يتم تركيب مضخات التدوير في دائرة مياه العودة لأنظمة التبريد أو التدفئة. بمعنى آخر، يتم وضعها قبل الغلاية المركزية في أنظمة التدفئة وقبل المبرد (الشيلر) في أنظمة التبريد. هذا الترتيب يضمن أن مياه مخرج مضخة التدوير المياه في أنظمة التدفئة تدخل إلى الغلاية ثم تُوزَّع على الرادياتورات ووحدات الفان كويل.

بعد ذلك، تدخل مياه مخرج مضخة دوران إلى مبخر الشيلر ومن ثم إلى ملفات وحدات الفان كويل ومكيفات الهواء. ولإعادة المياه الساخنة غير المستخدمة في أنابيب المياه الساخنة بالمبنى، يجب تركيب مضخة عودة المياه الساخنة قبل الخزان الحلزوني أو ذو الجدار المزدوج على خط عودة المياه الساخنة.

عادةً، تكون مضخة عودة المياه الساخنة المستخدمة للخزانات ذات الجدار المزدوج أو حتى الخزانات الحلزونية عبارة عن مضخة خطية (Inline) من علامة تجارية مثل Grundfos، DAB، أو WILO، بحجم 1 بوصة أو 1/4 بوصة.

التوصيات التنفيذية لتركيب مضخة التدوير

وفقًا للمعايير الموصى بها في هندسة المنشآت، في المباني التي تحتوي على 8 وحدات أو أكثر، يجب أخذ مضخة "احتياطية" بنفس القوة والضغط ومعدل التدفق مثل المضخة الرئيسية بعين الاعتبار.

من الأفضل فصل وظيفة مضخة تدوير المياه الساخنة في نظام التدفئة (أو التبريد) للمبنى عن مسار تدوير المياه الساخنة التي تغذي الغلاية في مصدر الملف. لكل من المسارين، يجب تركيب مضخة تدوير مياه منفصلة للاستفادة الأمثل في مواسم السنة المختلفة.

بشكل عام، يتم تشغيل وإيقاف مضخات التدوير بواسطة منظم الحرارة الجدار (الثرموستات) المثبت على أنبوب مياه العودة لنظام التدفئة (أو التبريد).

يجب أن تكون إعدادات درجة حرارة منظم الحرارة الجدار المثبت على خط الشفط لمضخة التدوير عادةً حوالي 5 درجات مئوية أقل من درجة الحرارة المحددة لمنظم الحرارة المغمور في غلاية مياه غرفة المحرك للمبنى.

من الضروري تركيب فلتر في أنبوب الشفط لجميع المضخات وتركيب ممتص للصدمات في أنابيب المدخل والمخرج لمضخات التدوير ذات الشفط النهائي. ستساعدك الرسوم البيانية التالية في تركيب مضخة دوران المياه بشكل صحيح:

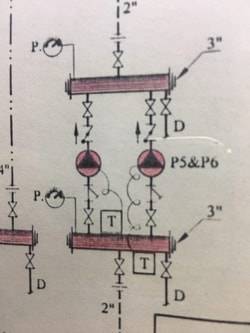

• رسم بياني لتركيب مضخة التدوير الخطية

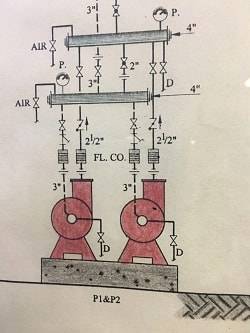

•  رسم بياني لتركيب مضخة دوران ذات الشفط النهائي

من أجل فحص ثم شراء أنسب مضخة دوران، يجب أولاً تحديد العلامة التجارية والسعة المطلوبة.

لهذا السبب، قامت شركة دما تجهيز HVAC بتجميع مجموعة متخصصة من المعلومات الفنية والمواصفات لعشرات من مضخات الدوران من العلامات التجارية المرموقة، مع ضماناتها المعتمدة، لتتمكن من الاستمتاع بتجربة تسوق ذكية ومثالية.

المعلمات التي يجب أخذها في الاعتبار عند اختيار مضخة دوران

عند اختيار مضخة دوران اللازمة للمشروع، يجب فحص المواصفات التالية بعناية:

1. كمية الرأس وتدفق المياه المطلوبين في الدورة
2. مضخة ذات تركيب خطي أو تركيب سحب نهائي
3. العلامة التجارية والموديل الخاص بمضخة التدوير
4. قدرة وسرعة محرك المضخة
5. الاتصال بالزعنفة/الحافة
6. قطر أنابيب الإدخال والإخراج لمضخة الدوران

شراء مضخة دوران

عادةً ما تتوفر مضخات دوران المياه بنوعين: مضخات تركيب خطي ومضخات سحب نهائي (تستخدم عادة في المباني الصغيرة أو المتوسطة الحجم)، وتعمل بسرعات 1450 دورة في الدقيقة، ولها قدرة كهربائية أقل من مضخات إمدادات المياه المماثلة. يتم تركيب المضخات الخطية على الأنابيب باستخدام وصلات تروس أو حواف، بينما يتم تركيب مضخات السحب النهائي على قاعدة مستوية ومثبتة باستخدام مسامير مع ممتصات صدمات مطاطية.

من أجل اختيار وشراء مضخة دوران بسهولة، يجب أولاً تحديد العلامة التجارية والقدرة المطلوبة. على موقع مجموعة دما تجهيز HVAC، تم عرض المعلومات الفنية لعشرات النماذج من مضخات الدوران من العلامات التجارية الموثوقة مع الضمانات الأصلية، حتى يتمكن عملاؤنا الأعزاء من الاستمتاع بشعور جيد من التسوق الأمثل والذكي.

يرجى ملاحظة أنه في المجموعة المتخصصة لـ HVAC من دما تجهيز، يتم بيع جميع مضخات الدوران بالجملة فقط. لذلك، إذا كنت ترغب في شراء أي من هذه المنتجات بالجملة، لا تتردد في الاتصال بنا.

سعر مضخة دوران

يختلف سعر مضخات الدوران حسب تنوع النماذج والعلامات التجارية المتوفرة في السوق.

يمكنك تصفح جميع أنواع مضخات الدوران بأفضل الأسعار؛ كما يجب ملاحظة أن الأسعار المقدمة في دما تجهيز هي محدثة بشكل دائم، مع خصم مميز مشمول في هذه الأسعار. وبالتالي، فإن أفضل سعر لجميع أنواع خزانات الدوار مضمونة للشراء بالجملة.
