يونيت هيتر، سخانات مروحة صناعية

يونيت هيتر أو سخانات مروحة صناعية (Unit Heaters) تُستخدَم لتأمين التدفئة في المشاريع الرياضية والصناعية التي تحتوي على غرفة محركات مركزية للماء الحار أو البخار. وفيما يلي سيتم عرض أنواع، المواصفات الفنية، وتقدير السعة، وطريقة الاختيار، وسعر شراء وحدة الهيتر.

دليل تخصصي لاختيار وأسعار يونيت هيتر للمياه الساخنة والبخار

يونيـت هيتر للمياه الساخنة أو البخار هو جهاز يتيح تسخين المساحات الكبيرة مثل الصالات الرياضية، المصانع، والشركات في أقصر وقت ممكن باستخدام المياه الساخنة أو البخار المُنتج في غرفة المرجل المركزية. يونيـت هيتر يتلقى المياه الساخنة أو البخار المطلوبين لملف التسخين من غرفة المرجل المركزية للمبنى.

إذا كان لديك نظام تدفئة مركزي في الموقع، يعمل يونيـت هيتر بالقوة المناسبة كجهاز تدفئة مساعد. ولكن إذا لم يكن لديك نظام تدفئة مركزي، يجب عليك استخدام سخّانات الغاز أو الديزل أو يونيـت هيتر الكهربائية المناسبة بدلاً من ذلك.

عادةً ما يعمل يونيـت هيتر باستخدام النظام المركزي لتدفئة المياه الساخنة أو البخار للمشروع. كما أن يونيـت هيتر التي تستخدم الطاقة الكهربائية تعد خياراً مناسباً لأولئك الذين يبحثون عن طرق أكثر بساطة لتوفير التدفئة لمساحة الصالة. يتم قياس قدرة التدفئة ليونيـت هيتر عادةً بوحدات البي تي يو (BTU) أو الواط. لاختيار يونيـت هيتر بالقدرة الحرارية المناسبة، يجب أخذ مساحة المكان، عزل الأسطح مثل السقف والجدران، الظروف المناخية، واستخدام المكان في الاعتبار.

الأبعاد وحجم الصالة هي أول معلمة يجب مراعاتها لاختيار سعة وعدد يونيـت هيتر المناسبة؛ إذا كانت لديك مساحة كبيرة، فستحتاج إلى يونيـت هيتر واحد أو أكثر ذو قدرة عالية لتسخين المكان بشكل فعال. على العكس، في المساحات الصغيرة، يكفي يونيـت هيتر أصغر. في ما يلي، نقدم لكم 7 نصائح رئيسية لاختيار يونيـت هيتر للمياه الساخنة أو البخار، يرجى متابعتنا.

تقدير تقريبي لسعة يونيت هيتر

يجب حساب السعة التقريبية ليونيت هيتر بناءً على عدة عوامل:

• الظروف المناخية للمنطقة (درجة الحرارة الخارجية في الشتاء).
• أبعاد المكان ونوع استخدامه (درجة الحرارة الداخلية المطلوبة).
• نوع المواد المستخدمة في بناء المكان.

يمكن اعتبار سعة التدفئة حوالي 250 إلى 500 وحدة حرارية بريطانية/ساعة لكل متر مكعب من حجم الهواء، وفقًا لتقدير المصممين.

مدن دافئة (250-300 وحدة حرارية بريطانية/ساعة لكل متر مكعب):

• السعودية: ينبع، جدة، مكة، الوجه، الهفوف، عنيزة، بريدة.
• لبنان: بسلقوط، بدبا، بدوا، أبو سعد، عاصون، دير جنين، حلبا، حكور.
• اليمن: عين ملح، تريم، أرض الحويل، أرض السقير، بيت المدير، المعشر.
• العراق: العمارة، الناصرية، الكوت، كربلاء، السماوة، بدرة، الرفاعي.
• الإمارات: دبي، ديفان، بدا، غيل، عوينات، الرفاعة، لازمة، الذيد، ليّاه.
• قطر: الدوحة، الريان، الضعاين، الوكرة.
• الكويت: الجهراء، الصليبية، الوفرة، العبدلي، الصبرية.
• سوريا: دير الزور، الرقة، الحسكة، حماة، درعا، حلب، حمص، إدلب.
• تركيا: جيزرة، أورفا، باتمان، سعرد، إزمير، أضنة، أماسيا، إسطنبول.
• أذربيجان: ساعتلي، صابر أباد، زرداب، إيميشلي، بيلاجاني.
• أرمينيا: أرمفيل، أراغاتسوتن، يريفان، سونيك، تاوش، أرارات، كوتايك، لوري.

مدن باردة (300-500 وحدة حرارية بريطانية/ساعة لكل متر مكعب):

• السعودية: طريف، سكاكا، أبها، رفحاء، الرياض، عرعر.
• لبنان: بعلبك-الهرمل، البقاع، النبطية، عكار، عين دارة، بيروت.
• اليمن: صعدة، ذمار، صنعاء، المحويت، الجوف، مأرب، شبوة.
• العراق: السليمانية، داقوق، نينوى، كركوك، صلاح الدين، الأنبار، المثنى، بابل.
• الإمارات: أم القيوين، رأس الخيمة، الفجيرة، عجمان، الشارقة.
• قطر: أم صلال، الشمال.
• الكويت: الفروانية، العاصمة، حولي، الأحمدي، مبارك الكبير.
• سوريا: دمشق، السويداء، القنيطرة.
• تركيا: أرضروم، أردهان، أرزينجان، أغري، بايبورت، كارس، كاستامونو، هاكاري، وان، سامسون، بورصة.
• أذربيجان: كلبجر، بالكان، قابالا، زاقاتالا، قاخ، شامكير، شاكي، أوغوز.
• أرمينيا: فايوتس دزور، شيراك، جيغاركونيك.

ملاحظة: هذه الأرقام تقريبية وتتطلب تأكيد المصمم للحصول على النتائج الدقيقة.

7 نصائح رئيسية لاختيار يونيـت هيتر:

1. ابدأ بأبعاد المكان (الطول، العرض والارتفاع): يجب أن تكون حريصًا على قياس وحساب الحجم الإجمالي للمكان بشكل دقيق.
2. احسب كمية التدفئة المطلوبة: استخدم الطريقة الموضحة أدناه لحساب احتياج المكان للتدفئة بناءً على المعايير المطلوبة.
3. حدد نوع يونيـت هيتر بناءً على نوع السائل المتاح للتدفئة (مياه ساخنة أو بخار): بناءً على ذلك، يمكنك تحديد نوع يونيـت هيتر المناسب.>
4. استخدم الجداول الفنية المتوفرة في مجموعة دماتجهيز: هذه الجداول ستساعدك في تحديد عدد وقدرة التدفئة ليونيـت هيتر (جدارية أو سقفية) لمشروعك أو صالتك.
5. دقق في اتجاه الاتصال الخاص بالملف (يسار أو يمين) وضغط العمل للملف (خصوصًا ملفات البخار): تأكد من مراعاة هذه التفاصيل بدقة.>
6. نظرًا لأن مروحة يونيـت هيتر (1400 RPM) قد تكون صاخبة: يُفضل اختيار يونيـت هيتر مزود بمحرك ذو سرعتين (900 RPM مع قدرة تدفئة أكبر).
7. في بعض الحالات الخاصة للمناخات المعتدلة صيفًا: إذا كان لديك نظام تبريد مركزي (مثل التشيلر)، يمكن استخدام يونيـت هيتر لتوفير التبريد خلال الصيف أيضًا. في هذه الحالة، يجب إضافة ملف تبريد اختياري وسينى تصريف (Drain) أسفل ملف التبريد بناءً على طلب العميل.

أنواع يونيت هيتر

يونيت هيتر تُقسم إلى أنواع متعددة بناءً على موقع التركيب، نوع السائل المستخدم، واتجاه تدفق الهواء:

1. موقع التركيب: من حيث موقع التركيب، يتم تقسيم يونيت هيتر إلى فئتين: سخانات مروحة صناعية سقفي ويونيت هيتر جداري.
2. نوع السائل: من حيث سائل التسخين، يتم تقسيم يونيت هيتر إلى فئتين: البخار والماء الساخن.
3. اتجاه تدفق الهواء: من حيث اتجاه الهواء، يمكن تقسيم يونيت هيتر إلى تدفق هواء أفقي وتدفق هواء عمودي.

كيف تعمل يونيت هيتر؟

في سخانات المروحة الصناعية، يتدفق الماء الساخن أو البخار المطلوب من غرفة المحركات إلى لفائف كل يونيت هيتر باستخدام مضخات الدوران (يجب أن يتم حساب معدل التدفق وفقدان الضغط بواسطة مهندسي المنشآت).

بعد دخول الماء الساخن أو البخار إلى لفائف التسخين المزودة بالزعانف، يمر الهواء عبر مجموعة اللفائف والزعانف (عادةً ما تحتوي على 8 زعانف لكل بوصة). يتم تسخين الهواء بواسطة المروحة المحورية أو المروحة المروحية، ثم يتم دفعه للأمام لتدفئة الهواء في المساحة المحيطة.

يتم التحكم في تشغيل أو إيقاف المروحة أو حتى تغيير سرعة محرك مروحة الهواء الساخن باستخدام منظم حرارة (ترموستات) يُثبت على ارتفاع 140 سم من الأرض، بعيدًا عن تدفق الهواء الساخن أو أشعة الشمس المباشرة.

تختلف كمية تدفق الهواء وحجم الهواء الناتج في سخانات المروحة حسب السعة وقوة المحرك. بشكل عام، يمكن اعتبار مدى تأثير تدفق الهواء الساخن وتدفئة المساحة أمام كل يونيت هيتر بين 8 إلى 20 مترًا.

في حالة استخدام سخانات مروحة صناعية بالبخار، يجب الانتباه إلى نقطة مهمة: كمية التدفئة تعتمد بشكل مباشر على ضغط البخار الداخل إلى لفائف التسخين.

بمعنى آخر، إذا كان ضغط البخار الداخل يساوي 5 psi، فإن قيمة التدفئة لهذا الجهاز تكون أقل بكثير مقارنةً بدخول البخار بضغط 15 psi. لذلك، عند اختيار يونيت هيتر بالبخار، يجب الانتباه إلى ضغط البخار المتوفر لتوفير الطاقة الحرارية اللازمة.

دماتجهیز؛ آلاف المنتجات لآلاف المشاريع (منذ عام 2004)

مزايا يونيت هيتر

فيما يلي أهم مزايا "يونيت هيتر":

• عدم الحاجة إلى نظام تدفئة مستقل.
• توفير طاقة تدفئة كافية.
• شغل مساحة صغيرة، خصوصاً في الطرز الجدارية والسقفية.
• توزيع أفضل للهواء الساخن في البيئة.
• سرعة عالية في تدفئة المكان.
• إمكانية التركيب ودفع الهواء أفقيًا أو عموديًا.
• التحكم في درجة حرارة المكان باستخدام ترموستات داخلي.
• مزودة بملفات تسخين تعمل بالماء الساخن أو البخار.

حساب سعة التدفئة ليونيت هيتر

الصيغة المستخدمة لحساب السعة الحرارية ليونيت هيتر الذي يعمل بالماء الساخن أو البخار هي:

QT = (U1 x A1 + U2 x A2 + U3 x A3 + … + An ) x ΔT + (V x 0.0749 x 0.24 x ΔT)

المتغيرات:

• QT: الحمل الحراري لكل وحدة (كيلوكالوري/ساعة).
• U1 إلى Un: معامل انتقال الحرارة لكل سطح (BTU/قدم².ساعة.°F)، ويُحدد بناءً على مادة كل جدار باستخدام جداول هندسية.
• A: مساحة كل سطح محيطي للوحدة (قدم²)، بما يشمل الجدران، النوافذ، الأبواب، والأسقف.
• ΔT: فرق درجة الحرارة بين الداخل والخارج في الظروف العادية (°F).
• V: إجمالي الهواء المتسرب عبر الشقوق (قدم³/ساعة).
• 0.0749: كثافة الهواء في الظروف العادية (وحدة إنجليزية).
• 0.24: السعة الحرارية النوعية للهواء المحيط (BTU).

ملاحظة: للحصول على نتائج دقيقة، يجب استخدام قيم دقيقة لمعاملات U وA لكل سطح محيطي استناداً إلى جداول هندسية وتفاصيل كل مبنى.

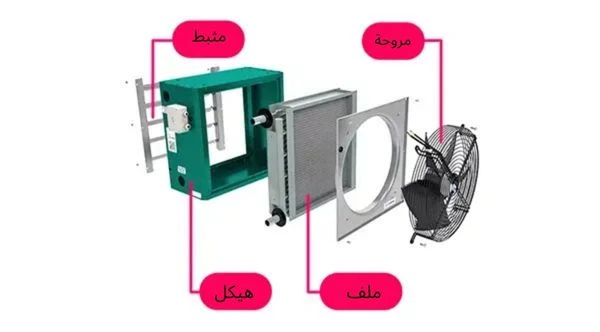

مكونات وأجزاء يونيت هيتر

تتكون سخانات مروحة صناعية (يونيت هيتر) عادةً من خمسة أجزاء رئيسية:

1. الهيكل: الهيكل المكعب للجهاز مصنوع عادةً من صفائح فولاذية، وهو مصمم لاحتواء ودعم المكونات الداخلية.
2. الملفات الحرارية: مجموعة من الملفات الحرارية للماء الساخن أو البخار، مزودة بزعنفة تبادل حراري. تعمل هذه الزعانف على زيادة كفاءة نقل الحرارة من الماء الساخن أو البخار إلى الهواء الذي يخرج من سخانات مروحة صناعية.
3. المحرك الكهربائي: يُستخدم المحرك الكهربائي لتشغيل المروحة المحورية الخاصة باليونيت هيتر. وبناءً على طلب العميل وإنتاج المصنع، يمكن استخدام محرك كهربائي أحادي السرعة أو مزدوج السرعة لتلبية متطلبات التشغيل.
4. المروحة المحورية: تعمل المروحة المحورية كمروحة تهوية للجهاز. تسحب الهواء من الجزء الخلفي للجهاز، وتمرره عبر الملفات الحرارية وزعانف التبادل الحراري للماء الساخن أو البخار، ثم تطلق الهواء الساخن من الجزء الأمامي للجهاز.
5. الريش: تُركب الريش في الجزء الأمامي من سخانات مروحة صناعية، وتعمل على توجيه الهواء الساخن الخارج من الجهاز لضمان توزيع مناسب داخل المكان.

دماتجهیــز؛ دليل تخصصي لاختيار وأسعار معدات التهوية والمرافق المبنى (منذ عام 2004)

العوامل التي يجب مراعاتها عند تركيب يونيت هيتر

الرجاء أخذ العوامل التالية في الاعتبار لتركيب يونيت هيتر بشكل صحيح:



تركيب يونيت هيتر



يتم تركيب سخانات المروحة الصناعية عادةً بناءً على الأبعاد والوزن الخاص بكل جهاز على إطار مصنوع من الزوايا أو درع فولاذي بحجم 3 إلى 5. كما أن الارتفاع المناسب لتركيب سخانات المروحة الصناعية على الجدار هو من 2.5 إلى 3.5 متر من مستوى الأرض.

• يعتمد اختيار الارتفاع المناسب على سعة الجهاز وارتفاع المكان الذي سيتم تركيب الجهاز فيه.
• إدخال وتوصيل الأنابيب: في سخان الماء الساخن، يتم توصيل أنبوب دخول الماء الساخن إلى أسفل الجهاز. أما في سخان البخار، فيتم توصيل أنبوب البخار إلى أعلى جهاز سخان البخار.
• الملفات الحرارية: قد تكون ملفات الماء الساخن والبخار في سخانات المروحة الصناعية عبارة عن صفين أو أكثر، ولكن يجب التأكد من تحديد ما إذا كان أنبوب الإدخال والخروج للجهاز في الجهة اليسرى أو اليمنى قبل طلب الجهاز.
• تركيب صمام الهواء الأوتوماتيكي: من الضروري تركيب صمام هواء أوتوماتيكي في مسار المياه العائدة من سخان الماء الساخن.
• تركيب صمولة البرميل والصمام: يجب تركيب صمولة البرميل والصمام على الأنابيب المتصلة بأنابيب الدخول والخروج لكل جهاز يونيت هيتر.

حساب معدل تدفق الماء في مضخة الدوران لسخان الماء الساخن:

إذا كنت بحاجة لحساب تدفق الماء الساخن، قم بقسمة قدرة جهاز اليونيت هيتر (بوحدات BTU) على 10,000 للحصول على مقدار G.P.M (جالون في الدقيقة) للماء الساخن الذي يمر عبر الجهاز. في حال كنت بحاجة إلى المزيد من النصائح، يمكنك التواصل مع خبراء DamaTajhiz HVAC.

كيفية اختيار يونيت هيتر

قبل اختيار قدرة التسخين وقوة المحرك للأجهزة المطلوبة، يجب أولاً تحديد نوع السائل الحراري المتاح (الماء الساخن أو البخار) وكيفية تركيب الجهاز (على الجدار أو السقف).

بسبب الضوضاء الناتجة عن تشغيل مروحة الجهاز بسرعة 1400 دورة في الدقيقة، من الأفضل طلب جهاز يونيت هيتر بمحرك ذو سرعتين أو محرك بسرعة 900 دورة في الدقيقة (مع زيادة في قدرة التسخين).

في بعض الحالات، وخاصة في المناخات ذات درجات حرارة الصيف المعتدلة، يمكن استخدام سخانات المروحة الصناعية لتوفير التبريد في فصل الصيف. في هذه الحالة، بالإضافة إلى الملف التقليدي المكون من صفين، يجب إضافة ملف آخر كخيار للتبريد، وكذلك تركيب صينية التصريف المناسبة أسفل ملف التبريد.

شراء يونيت هيتر

لاختيار وشراء يونيت هيتر مناسب للماء الساخن أو البخار، يجب أولاً تحديد النوع والسعة والعلامة التجارية للجهاز.

تم عرض المعلومات التقنية لعدة نماذج من سخانات المروحة الصناعية من علامات تجارية موثوقة مع ضمانات، بحيث يمكن للمستخدمين الاستمتاع بتجربة شراء ذكية ومثالية.

يرجى ملاحظة أن جميع سخانات المروحة الصناعية في مجموعة DamaTajhiz HVAC تُباع بالجملة فقط. إذا كنت ترغب في شراء أي من هذه المنتجات بالجملة، لا تتردد في الاتصال بنا.

سعر يونيت هيتر

يمكنكم اختيار وشراء جميع أنواع سخانات المروحة الصناعية بأفضل الأسعار من خلال موقع DamaTajhiz HVAC.

تختلف أسعار سخانات المروحة الصناعية حسب التنوع في النماذج والعلامات التجارية المتاحة. يجب ملاحظة أن الأسعار المعروضة في مجموعة معدات التدفئة محدثة وتشمل الخصومات المطلوبة للمشتريات بالجملة، بحيث تضم هذه الأسعار أيضًا الضمان لأفضل الأسعار.

دماتجهیـز؛ أفضل الأسعار والعلامات التجارية لمعدات التكييف والتدفئة ومرافق المبنى (منذ عام 2004)

ملاحظات للمستخدمين الأعزاء:

نشكركم على ثقتكم في الآراء الفنية لخبراء المبيعات في مجموعة DamaTajhiz HVAC. يجب أن يتم تحديد واختيار العلامة التجارية المطلوبة بناءً على تاريخ العلامة التجارية وقوتها وخدمتها وسعر المنتج من قبل المشتري في النهاية.

لكن في سخانات المروحة الصناعية، يشتري معظم المستخدمين العلامات التجارية الأكثر مبيعًا مثل DamaTajhiz و Saran بناءً على الجودة والسعر وخدمة ما بعد البيع.

إذا كان لديك أي استفسارات إضافية بعد قراءة المعلومات السابقة، يمكنك الحصول على نصائح من خبراء المبيعات في قسم معدات التدفئة وغرف الآلات من خلال الاتصال بمجموعة DamaTajhiz HVAC على الأرقام الداخلية 107-108-121-122 وطرح أسئلتك.
