التحكم في المستوى والقياس

في مناقشة اختيار ودراسة معدات التحكم والقياس على المستوى، المحتوى التالي مخصص لك، عزيزي زوار موقع Damatajhiz HVAC، بحيث يمكنك اختيار وشراء أدوات التحكم والقياس المناسبة لبيئة معيشتك أو عملك.

دليل لفحص واختيار معدات التحكم والقياس في المستوى

إذا كنت ترغب في استخدام أجهزة التحكم والقياس في المستوى من أجل التحكم في ارتفاع المستوى ومنع فيضان الخزان، ولا تعرف بالضبط ما هي معدات التحكم والقياس التي يجب استخدامها، وما الموديل والعلامة التجارية والسعر والمواصفات، فابق معنا في بقية هذا المقال للإجابة على جميع أسئلتك المتعلقة بسعر الشراء والمواصفات الفنية وأفضل أنواع أجهزة التحكم وقياس المستوى التي تحتاجها!

قياس المستوى، أو بمعنى آخر قياس ارتفاع سطح المائع، يتم من أجل التحكم في ارتفاع السطح ومنع التدفق في الخزانات وبعض أجهزة المعالجة. يعد قياس ارتفاع السائل داخل الخزان والتحكم فيه عن طريق توصيل وفصل تدفق المدخل والمخرج إلى بيئة الخزان أمرًا ذا أهمية كبيرة. ولهذا السبب، يتم استخدام نوعين أو حتى ثلاثة أنواع من أجهزة القياس من أجل تقدير الارتفاع في الخزانات بدقة.

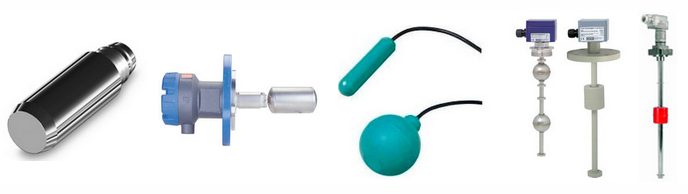

ومن الأجهزة المستخدمة للتحكم في المستوى وقياسه، يمكن أن نذكر مؤشر المستوى (عرض المستوى)، ومفتاح المستوى، ومقياس المستوى، ومستشعر المستوى. حاولنا في هذه المقالة أن نقدم لك باختصار أنواع أدوات التحكم والقياس في المستوى ووظائفها.

مؤشر المستوى:

من خلال وضع مؤشر المستوى (مؤشر المستوى) على الخزانات، يمكن عرض الارتفاع الدقيق للمواد الموجودة داخل الخزان خارج الخزان.

أنواع وحدات التحكم في المستوى

تبديل المستوى :

تُستخدم مفاتيح المستوى، التي تحتوي على مستشعر قياس المستوى، في العديد من الصناعات للتحكم وقياس مستوى السوائل من أسفل الخزانات إلى أعلى مستوى السائل. من خلال إرسال أوامر التشغيل والإيقاف إلى الدوائر الإلكترونية، يمكن لمفتاح المستوى التحكم في المعدات المختلفة (المضخات الكهربائية، الملفات اللولبية، وما إلى ذلك). في الواقع، من أجل معرفة المستوى وتطبيق التحكم، نحتاج إلى أدوات، إذا وصل المستوى إلى القيم المطلوبة، فإن المفتاح المقابل سيصدر الأمر بإيقاف تشغيل التيار وتشغيله.

يمكن تقسيم مفاتيح المستوى إلى الأنواع التالية:

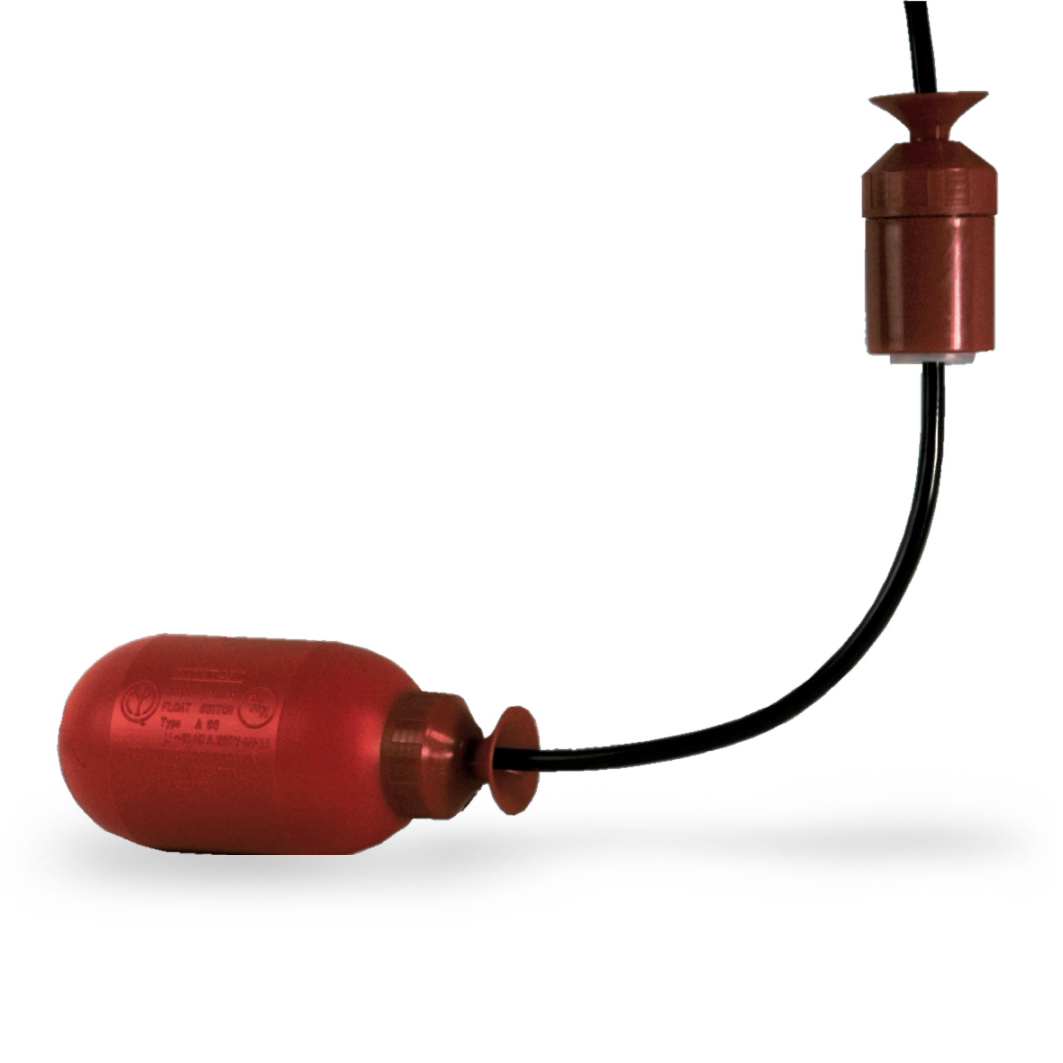

تعويم مستوى التبديل

في مستوى مفاتيح العوامة يؤدي تغير مستوى السائل إلى حركة العوامة داخل حجرة الجهاز والتي يتم نقلها إلى مفاتيح الزئبق من خلال روافع الاتصال وأيضا دوران المحاور من خلال ذراع الإمساك وهذا يسبب حركة الزئبق داخل المفتاح من جهة إلى أخرى، مما يؤدي في النهاية إلى تدفق التيار بين أقطابه. وبهذه الطريقة، يصبح من الممكن إرسال أوامر التشغيل والإيقاف إلى الدوائر الكهربائية.

مستوى تبديل الطفو

ومن بين ميزات مفاتيح المستوى العائم، يمكن ذكر ما يلي:

  • التحكم المستمر والمنتظم في مستوى السوائل
  • يمكن تركيبه في الأماكن ذات درجة الحرارة المرتفعة
  • القدرة على التثبيت في الأماكن التي تتطلب عامل موثوقية عالية
  • مع إمكانية التركيب في الأماكن الخطرة التي تتطلب ترخيص وشهادة أداء
  • لا حاجة للإصلاحات والخدمة المستمرة
  • وجود ختم كامل باستخدام آلية منفاخ الختم

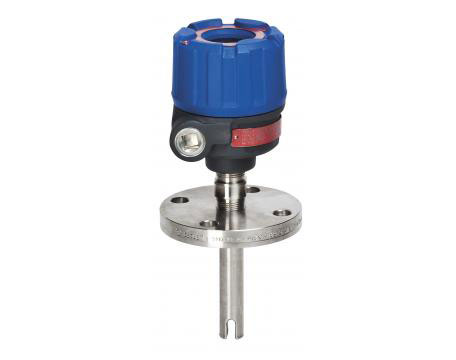

مفاتيح المستوى بالموجات فوق الصوتية (مقياس المستوى بالموجات فوق الصوتية)

تستخدم مفاتيح المستوى بالموجات فوق الصوتية في مختلف الصناعات لتنقية المياه والتحكم في المضخة في قياس التيارات التي تمر عبر القنوات المفتوحة، وكذلك لقياس مستوى السوائل شديدة اللزوجة القريبة من المواد الصلبة. تصدر هذه المستشعرات موجات صوتية عالية التردد (200KH إلى 20KH) تنعكس عند ملامستها للسائل ويتم اكتشافها بواسطة محول الطاقة.

التبديل مستوى بالموجات فوق الصوتية

مفاتيح مستوى الاهتزاز

تُستخدم مفاتيح مستوى الاهتزاز للتحكم في مستوى السوائل والمواد الصلبة المسحوقة في مختلف الصناعات. تتمتع مفاتيح مستوى الاهتزاز بالقدرة على قياس مستوى المساحيق الدقيقة جدًا والمواد الصلبة الحبيبية، كما أن لديها القدرة على قياس مستوى المساحيق شديدة السوائل والمواد الكهروستاتيكية من خلال تحديد ترددات الاهتزاز المناسبة وضبط الحساسية المناسبة.
يبدأ مستوى مفتاح الاهتزاز في الاهتزاز بتردد محدد في الوضع العادي. عندما يصل السائل المطلوب إلى مستوى معين، يؤدي تغيير بيئة المجال إلى تغيير قيمة تردد الاهتزاز، وفي النهاية يتم إصدار أمر إخراج التبديل المطلوب.

مستوى تبديل النطاق

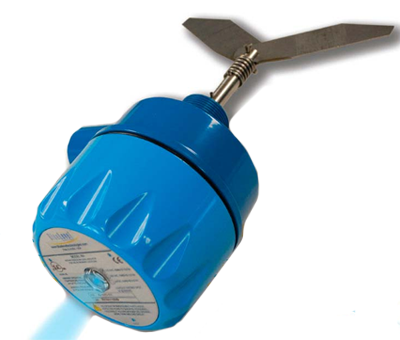

مفاتيح مستوى مجداف

تُستخدم مفاتيح مستوى مجداف لقياس المستوى في خزانات المواد الصلبة المسحوقة والمحببة مثل الحبيبات والرمل وما إلى ذلك. في مفاتيح الريشة، يتم توصيل ريشة معدنية بمحرك كهربائي، والذي يدور بشكل طبيعي حتى يصل سطح المادة إلى الريشة المعدنية. وبمجرد وصول سطح المادة إلى المكان الذي تم تركيب الريشة فيه، تتوقف الريشة المعدنية عن الحركة ويتسبب الضغط الناتج عن توقف الريشة في تحرك المحرك من محوره وفي النهاية يرسل صمام التبديل أمر ما إذا كان الخزان السطح ممتلئ أو فارغ. تسمى مفاتيح مستوى الدواسة بمفاتيح مستوى الدواسة.

تبديل مستوى ريشة

عند اختيار السعر المرتفع، يجب عدم الاهتمام بالأمور الأساسية:

  • نوع تغذية الدائرة
  • طول العمود ونوع الاتصال الخاص به
  • سرعة المحرك (دورة في الدقيقة)

مستوى التبديل بالسعة

تتمتع مفاتيح المستوى السعوي بشكل مستمر ومنفصل بالقدرة على مراقبة القيم القصوى والدنيا في الخزانات. تُستخدم مفاتيح المستوى السعوي لتحديد مستوى المواد المسحوقة أو الحبيبية أو المتقشرة أو لتحديد النقاط الحدودية لسائلين بكثافات مختلفة في الخزانات. في مفتاح مستوى السعة، كلما زادت كمية المادة بين القطب وسطح الخزان، زادت خاصية العزل الكهربائي للمكثف، وبناء على ذلك يمكن الحصول على خرج يتناسب مع ارتفاع الخزان.
ومن مميزات تحديد المستوى من خلال أجهزة قياس المستوى السعوية، يمكن أن نذكر عدم وجود أجزاء متحركة وأيضا ثبات الأداء على مدى فترة طويلة من الزمن.

مستوى التبديل بالسعة

مستوى تبديل الحجاب الحاجز

تُستخدم مفاتيح مستوى الحجاب الحاجز في مختلف الصناعات لقياس مستوى السوائل، وخاصة مستوى المسحوق والمواد الصلبة. يتم تبديل مستوى الحجاب الحاجز ميكانيكيًا دون الحاجة إلى تغذيته من خلال الضغط المطبق على الغشاء أو الغشاء الرقيق للحجاب الحاجز وما شابه، ويمكن عن طريق نقل هذا الضغط إلى مفتاح صغير، الحصول على الإخراج المناسب لمراقبة حالة الخزان ممتلئًا وفارغًا.

 دمـاتجهیــز؛ أفضل الأسعار والعلامات التجارية لمعدات البناء

من بين مزايا مفاتيح مستوى الحجاب الحاجز ما يلي:

  • سهولة الاستخدام في ظروف وظيفية خاصة (درجات حرارة عالية أو بيئات متفجرة)
  • لا يحتاج هذا المستشعر إلى مصدر طاقة

تبديل مستوى الحجاب الحاجز

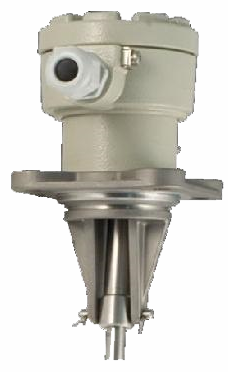

مفتاح مستوى قبول السعة

تُستخدم مفاتيح مستوى القبول السعوي لقياس وتحديد مجموعة واسعة من المواد الصلبة والسوائل العضوية والطين. يمكن تصميم هذه المستشعرات للقياس باستخدام ثابت عازل لا يقل عن 1/1 (السخام والرماد) وما يصل إلى 88 (ماء) أو أكثر. ويمكن أيضًا قياس الحمأة، والملاط، والكعك المجفف، ومياه الصرف الصحي (مع ثابت عازل يبلغ حوالي 50) والمواد الكيميائية السائلة مثل الجير الحي (مع ثابت عازل يبلغ حوالي 90) باستخدام هذه المستشعرات. يحتوي مفتاح مستوى الدخول على قسم حماية، ولهذا السبب يتم تحديد تغيير تيار الدخول فقط بين القسم النشط وجدار الخزان بواسطة الدائرة.

مستوى تبديل القبول بالسعة

مستوى الارسال:

من مستوى جهاز الإرسال وذلك لقياس أحد المعلمات الفيزيائية (METERING) وتحويلها إلى إشارة قياسية (مثل 4 إلى 20 مللي أمبير أو صفر إلى عشرة فولت) في عمليات التحكم في الضغط، وتحديد مستوى ارتفاع المادة داخل الخزان وغيرها ونقلها للتحكم والمراقبة إلى مكان بعيد مثل غرفة التحكم (TRANSFER).
يمكن استخدام المخرجات التي يتم الحصول عليها من أجهزة إرسال المستوى في شاشات العرض وأنظمة PLC وجميع معدات التحكم. اليوم، يتم استخدام جهاز الإرسال على نطاق واسع في النفط والغاز والبتروكيماويات والصلب والأسمنت والمسبك والأدوية والهندسة الطبية، وبشكل عام أي نظام يتطلب الأتمتة الصناعية.

مستوى الارسال العائم
مستوى أجهزة الإرسال العائمة مناسب لقياس مستوى الماء وزيت الديزل وتخزين الفحم وما إلى ذلك. في مستوى أجهزة الإرسال العائمة، عندما ترتفع العوامة لأعلى ولأسفل، يتم توصيل ترس الآلة بالعوامة، مما يتسبب في حركة الزنبرك، ويعرض حجم السطح وفقًا لمقياس وينتج أخيرًا تناظريًا الإشارة.



يمكن تقسيم مرسلات المستوى إلى ما يلي :

مستوى الارسال العائم

مستوى أجهزة الإرسال العائمة مناسب لقياس مستوى الماء وزيت الديزل وتخزين الفحم وما إلى ذلك. في مستوى أجهزة الإرسال العائمة، عندما ترتفع العوامة لأعلى ولأسفل، يتم توصيل ترس الآلة بالعوامة، مما يتسبب في حركة الزنبرك، ويعرض حجم السطح وفقًا لمقياس وينتج أخيرًا تناظريًا الإشارة.

مستوى الارسال العائم

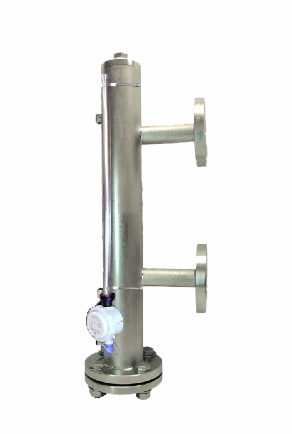

مستوى الارسال المغناطيسي

في أنبوب الإرسال المغناطيسي، يتم وضع مغناطيس داخل العوامة الموجودة على سطح السائل. مع الحركة العائمة لدوران الشرائط المغناطيسية خارج الخزان ومع الأخذ في الاعتبار اختلاف اللون على جانبي هذه الشرائط، يمكنك بسهولة معرفة موضع مستوى السائل في الخزان من خلال ملاحظة لون الشرائط.
يستخدم مستوى المرسل المغناطيسي لقياس مستوى (ارتفاع) السوائل في الخزانات. وتجدر الإشارة إلى أنه من الممكن في هذه الطريقة قراءة الارتفاع محلياً وأيضاً إرسال الإشارة إلى نقطة أخرى. كما أن استخدام هذه الطريقة له مزايا مثل زيادة عامل الأمان وتقليل تكاليف الصيانة وتكاليف التشغيل طويلة المدى وما إلى ذلك.

مستوى الارسال المغناطيسي

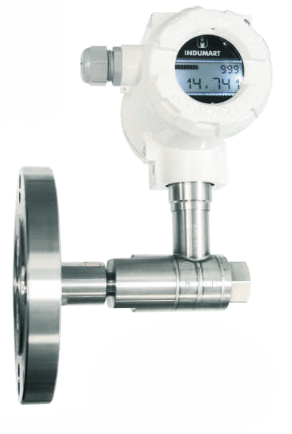

مستوى الارسال الذكي

مستوى الارسال الذكي

المعلمات الهامة والأساسية في اختيار أجهزة قياس المستوى هي:

  • نطاق درجة الحرارة (نطاق درجة الحرارة)
  • ضغط الخزان أو ضغط الخط
  • عدد ونوع المخرجات المطلوبة
  • الظروف البيئية
  • ارتفاع قابل للقياس
  • نوع الاتصال
  • كثافة السوائل أو اللزوجة
  • نوع السائل
  • دقة المعدات

سنسورهای کنترل سطح

أجهزة استشعار التحكم في المستوى
المستشعر هو عنصر استشعار يقوم بتحويل الكميات الفيزيائية مثل الضغط والحرارة والرطوبة ودرجة الحرارة وما إلى ذلك إلى كميات كهربائية تناظرية مستمرة أو متقطعة (رقمية). تستخدم أجهزة الاستشعار في جميع أنواع أجهزة القياس.

تنقسم أنواع أجهزة استشعار التحكم في المستوى إلى المجموعات التالية:

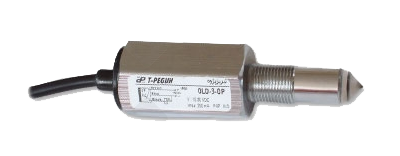

مستشعر التحكم في المستوى البصري

تستخدم أجهزة استشعار التحكم في المستوى البصري للكشف عن مستوى السوائل مثل الكحول والأثير والماء المقطر والأحماض المختلفة والزيوت الصناعية وغيرها. تعمل هذه المستشعرات على أساس إرسال موجات الأشعة تحت الحمراء المعدلة واستقبال الموجات المنكسرة من الطرف المنشوري للمستشعر. إذا تلامس طرف المستشعر مع السائل، تتغير زاوية انكسار الموجات ولا تصل إلى جهاز الاستقبال، ويتغير خرج المستشعر. مادة جسم هذه المستشعرات مصنوعة من الفولاذ المقاوم للصدأ ومواد المسبار مصنوعة من الأكريليك، وهو مقاوم جدًا للسوائل والأحماض المختلفة.



مستشعر التحكم في المستوى البصري

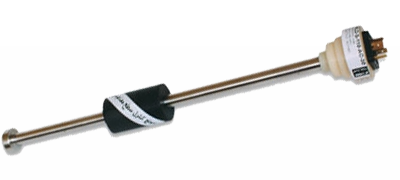

مستشعر التحكم في المستوى المغناطيسي

تُستخدم أجهزة استشعار التحكم في المستوى المغناطيسي للكشف عن مستوى السوائل في نقطة واحدة أو أكثر محددة في الخزانات. يتم تركيب مستشعرات التحكم في المستوى المغناطيسي بشكل عمودي في الخزان دون الحاجة إلى مصدر طاقة. تم تجهيز أجهزة استشعار التحكم في المستوى المغناطيسي بعوامة من مادة البولي أميد تتحرك مع السائل عند وضعها على سطح السائل في الخزان. تعمل حركة العوامة على طول القضيب على تحفيز المفاتيح الموجودة داخل القضيب وتنشيط إخراج الجهاز.

مستشعر التحكم في المستوى المغناطيسي

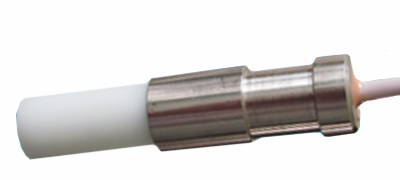

مستشعر التحكم في مستوى السعة

أجهزة استشعار التحكم في المستوى السعوي (أجهزة الاستشعار بدون اتصال وبدون اتصال كهربائي) هي نوع من أجهزة استشعار القرب التي تستخدم للكشف عن وجود المواد في الخزانات المعدنية. يعد مستشعر التحكم في مستوى المكثف مناسبًا للتحكم في المستوى في الخزانات المملوءة بالمواد المسحوقية والسائلة والحبيبية. وعلى الرغم من تشابه هذه المستشعرات مع المستشعرات الحثية، إلا أن مستشعرات التحكم في المستوى السعوي لديها القدرة على اكتشاف المواد غير المعدنية (الزجاج، الورق، البلاستيك، السوائل، القماش) بالإضافة إلى المواد المعدنية. يمكن أيضًا استخدام مستشعرات المستوى السعوي كمولدات نبضية للتحكم في حالة برنامج آلات العدادات واكتشاف جميع المواد المعدنية وغير المعدنية تقريبًا. تُستخدم مستشعرات التحكم في المستوى السعوي لتحديد مستوى الماء في الزجاجات البلاستيكية، والكشف عن الأجسام المعتمة والسوداء، والكشف عن المسحوق داخل الزجاجات، والكشف عن الأسلاك ذات الكابلات النحاسية، وما إلى ذلك.

مستشعر التحكم في مستوى السعة

يتم إنتاج مستشعرات التحكم في المستوى السعوي في نوعين على النحو التالي:

  1. أجهزة استشعار سعوية للتحكم في السطح مع مسبار مطلي: مناسبة للمواد الموصلة مثل الماء وأكسيد الحديد وأكسيد الألومنيوم وما إلى ذلك.
  2. أجهزة استشعار سعوية للتحكم في السطح مع مسبار غير مطلي: مناسبة للمواد ذات المقاومة الكهربائية العالية مثل الأسمنت والطين والجص والزيوت المختلفة وحبيبات البلاستيك ومسحوق السيراميك وما إلى ذلك.

أمر الشراء والضمان لأجهزة مراقبة وقياس المستوى:

  • في مجموعة معدات التحكم في المستوى بموقع دماتجهیز المرجعي، معلومات وأسعار نماذج مختلفة من معدات التحكم والقياس، بما في ذلك جهاز إرسال المستوى، والتحكم في المستوى، ومفتاح المستوى، وما إلى ذلك، من علامات تجارية مثل Fantini، وRosemmont، وAnders Hauser، وما إلى ذلك يتم توفيرها للمراجعة والاختيار والشراء بالجملة.
  • نظرًا لأن جميع المنتجات الموجودة على موقع Damatajhiz مزودة بضمان أصلي، إذا قمت بشراء أي معدات تحكم وقياس المستوى بكميات كبيرة، فسيتم تضمين جميع خصومات المبيعات الخاصة لكل علامة تجارية، مثل Fantini وRosemont وAnders Hauser وما إلى ذلك. عرضك. (اطلب البيع المميز لمختلف أنواع أجهزة التحكم والقياس من المجموعة المتخصصة دماتجهیز)
  • لاحظ أن جميع معدات التحكم والسلامة المتوفرة على موقع Damatajhiz لها سعر معقول. وقد تم تضمين الخصومات التي يرغب بها المستهلكون في هذه الأسعار.
  • بعد قراءة ما ورد أعلاه، إذا كان لديك أي أسئلة أخرى لتقرر شراء أي نوع من معدات التحكم في الضغط والقياس بكميات كبيرة، يمكنك الاتصال بنا عبر البريد الإلكتروني أو الواتساب للحصول على المشورة وطرح أسئلتك.
