كما تعلم، فإن الشرط الأساسي للقيام بأي عمل هو الحصول على المعلومات الصحيحة حول هذا الموضوع. وفي مناقشة الاختيار والتحقق من الأسعار والشراء بالجملة والتعرف على المزيد حول تبديل المستويات، يتم تضمين المحتويات على النحو التالي حتى تتمكن عزيزي زوار موقع دماتجهيز المتخصص، بمساعدة هذه النقاط، من الحصول على معلومات كافية لاختيار وشراء أنواع مختلفة من مفاتيح مستوى النطاق والمكثفات والعوامات من العلامات التجارية Krone وSiemens وEnderss Houvers وAyew Teknik وMehrsam وغيرها.
دليل التشغيل وإدخال مفاتيح المستوى:
بشكل عام، يتم استخدام مفاتيح المستوى لقياس مستوى وارتفاع السوائل المختلفة. يعمل مفتاح المستوى كجهاز تحكم في مستوى السوائل وهو قادر على اكتشاف مستوى السوائل المختلفة وحتى المواد الصلبة المسحوقية. يتكون مفتاح المستوى من جزأين رئيسيين، جزء منهما على اتصال مباشر بالمستوى العلوي للسائل، والجزء الآخر تتم معايرته على المستوى القياسي. عندما تكون المسافة بين جزأين جهاز إرسال المستوى أكبر أو أقل من المعيار، فإن مفتاح المستوى سوف يحذر. للحصول على فهم أفضل لوظيفة مفتاح المستوى، يمكننا الرجوع إلى الوظيفة البسيطة لعوامة المبرد، والتي تحافظ على كمية الماء عند مستوى معين. هناك أنواع مختلفة من مفاتيح المستوى، مثل الاهتزاز، والرادار، والمقاومة، والمكثف، وما إلى ذلك، والتي تستخدم في مختلف الصناعات حسب نوع الوظيفة. انضم إلينا لتقديم والتحقق من أداء الأنواع المختلفة لمفاتيح المستوى في بقية هذه المقالة.

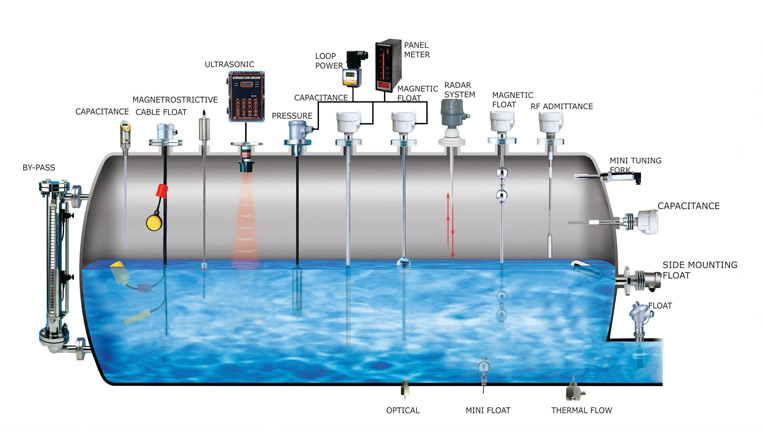

أنواع مفاتيح المستوى في الصناعة والمرافق:
مستوى التبديل البصري
مستوى تبديل الاهتزاز أو النطاق
مستوى تبديل الطفو
مستوى التبديل بالسعة
مستوى تبديل الرادار
مستوى تبديل المقاومة
مستوى التبديل الميكانيكية
مستوى تبديل الحجاب الحاجز أو الغشاء
التبديل مستوى بالموجات فوق الصوتية
ذراع تبديل الريشة أو الدواسة
التبديل على مستوى النووية أو نقطة

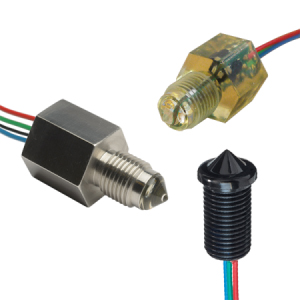

مستوى التبديل البصري
يتكون مستوى المفتاح البصري من مستشعر LED وترانزستور ضوئي. يقع طرف المستشعر بالقرب من الهواء ويتم تركيب منشور صغير عليه. وطالما أن الجزء الأمامي من المستشعر فارغ، ينعكس الضوء في المنشور ويعود إلى جهاز الاستقبال. ولكن عندما يوقف السائل جهاز الاستشعار، يمر الضوء عبر المنشور ويكتشف جهاز الاستشعار السائل ويتم فصل المفتاح أو توصيله. تتميز مفاتيح المستوى هذه بأنها صغيرة ومتينة ومقاومة للضغط العالي ودرجة الحرارة، ولكنها قادرة على اكتشاف السوائل الصغيرة.

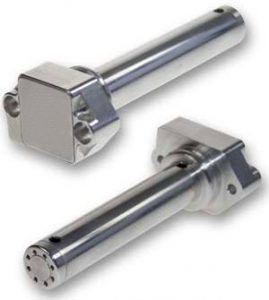

مستوى التبديل بالسعة
يحتوي مفتاح مستوى السعة على لوحتين تقيس تغيرات المستوى عن طريق تغيير السعة بين اللوحين. هناك نوعان من مفاتيح المستوى السعوي، مفاتيح المستوى السعوي للسوائل ذات ثابت العزل الكهربائي العالي ومفاتيح مستوى السعة للسوائل ذات ثابت العزل الكهربائي المنخفض. تعمل مفاتيح المستوى هذه مع مجموعة واسعة من السوائل والمواد الصلبة وهي متصلة وغير متصلة. مفاتيح المستوى هذه صغيرة ودقيقة وتستخدم على نطاق واسع في صناعات مثل المياه والغذاء والصناعات المائية والكيميائية.
التبديل مستوى بالموجات فوق الصوتية
تقوم أجهزة الاستشعار بالموجات فوق الصوتية بإرسال موجات صوتية عالية التردد إلى السائل وقياس المستوى عن طريق حساب مدة وقوة الموجات المرتدة من سطح السائل. مفاتيح المستوى هذه صغيرة الحجم وتستخدم في الأنظمة التي تتطلب التحكم عن بعد. لا يمكن أن يتلامس ذراع التبديل بالموجات فوق الصوتية مع المواد الصلبة اللزجة.

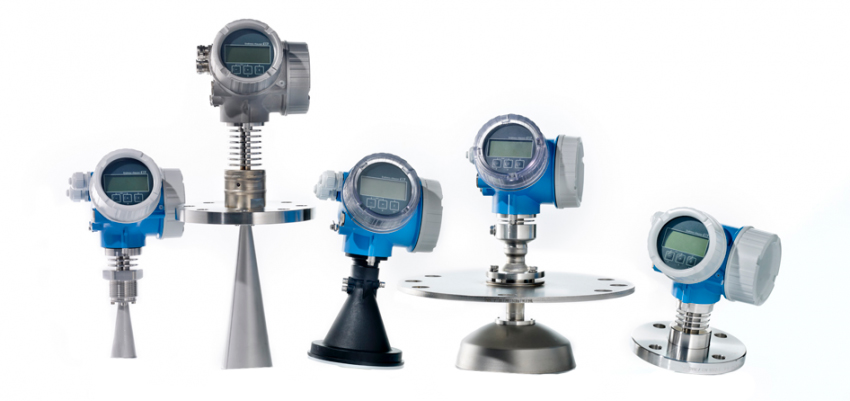

مستوى تبديل الرادار
يشبه تشغيل مفتاح مستوى الرادار طريقة تبديل المستوى بالموجات فوق الصوتية، مع اختلاف أن النبضات تتحرك بسرعة الضوء وبقابلية التكرار. تشمل مزايا مفتاح مستوى الرادار مرونة العمل في البيئات الرطبة والمتربة، وعدم الحاجة إلى المعايرة، والدقة العالية، والمخرجات المختلفة، والعمل في أنظمة ذات درجات حرارة مختلفة.

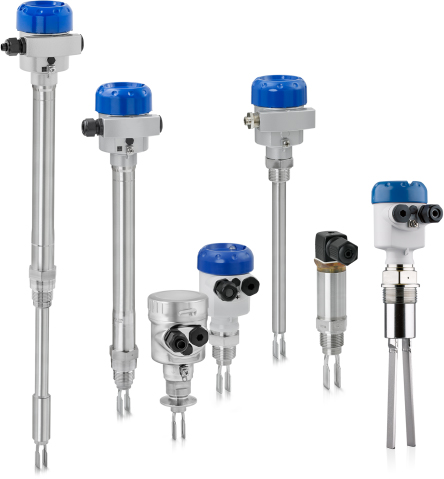

مستوى تبديل الاهتزاز أو النطاق
تعد مفاتيح مستوى الشوكة الرنانة، والتي تُعرف أيضًا باسم مفاتيح النطاق أو الاهتزاز في إيران، من بين مفاتيح المستوى الأكثر دقة المستخدمة في مختلف الصناعات، بل إن بعض نماذجها مصممة للاستخدام في البيئات المتفجرة.
تعمل مفاتيح المستوى الاهتزازي على قياس مستوى المواد الصلبة والسوائل بناءً على المبدأ العلمي للشوكة الرنانة، والذي اقترحه عالم يدعى جون شور منذ حوالي 300 عام. في عام 1987، قامت شركة Endress Houser بتصميم وإنتاج مفاتيح مستوى الاهتزاز لأول مرة بناءً على المبدأ العلمي للشوكة الرنانة. وفي هذا المبدأ العلمي يتم فحص كمية السطح بناء على العلاقة المباشرة بين تقلبات التخميد في السوائل.
تتأرجح شوكات أجهزة الاستشعار في هذا النموذج من مفاتيح المستوى عادةً، وغالبًا ما تتأرجح عند تردد الرنين. عندما يحيط السائل ويغطي المسافة بين الشوكات، فإنه يغير تردد تذبذب الشوكات؛ ونتيجة لذلك، يكتشف المستشعر أن مستوى السائل قد ارتفع.
مكونات مختلفة من الاهتزاز أو مفاتيح مستوى النطاق
تعمل مفاتيح المستوى الاهتزازي أو الديبازون على قياس مستوى نقطة السوائل داخل الخزانات والأنابيب. في هذا المستشعر، تتأرجح مشطتان بتردد رنين وتقوم هذه التذبذبات بتحفيز النظام الكهرضغطي. في الواقع، يحتوي هذا النظام الكهربائي الانضغاطي على النوعين التاليين من محركات الأقراص الإلكترونية الانضغاطية:
القيادة عن طريق مورف
يحتوي محرك Bimorph على نوعين من القرص الضغطي والقرص الخزفي، وهذان القرصان متصلان معًا. يؤدي توصيل وفصل جهد الأقراص الخزفية والأقراص الانضغاطية إلى حدوث تذبذب في الشوكة الرنانة.
مكدس محرك الأقراص
في مكدس محرك الأقراص، يتم توصيل ثلاثة أقراص بيزو وتثبيتها؛ يؤدي تغير اتصال الجهد والاستقطاب في الأقراص إلى التذبذب. بعد ذلك، يتم توصيل الأقراص بالغشاء، ويتم توصيل الغشاء أيضًا بالشوكة الرنانة، وفي النهاية يتم نقل التذبذب إلى الشوكة الرنانة.
كيف تعمل مفاتيح الاهتزاز أو مستوى النطاق
عندما يرتفع السائل، فإنه يغير تردد الرنين للشوكة الرنانة؛ يعلن هذا التغيير عن وجود بقعة من السوائل ويؤدي إلى تشغيل المفاتيح المقابلة.
يتم استخدام محرك الكهرضغطية المكدس فقط عند قياس الأسطح الصلبة. في الواقع، يؤدي تراكم المواد حول الشوكات الرنانة إلى تخميد التذبذب وتغيير سعة التذبذب. ونتيجة لذلك، يلاحظ وجود السائل وتعمل المفاتيح.

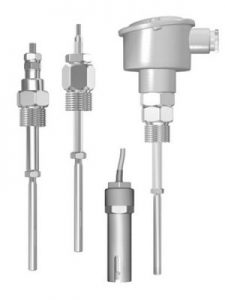

مستوى تبديل المقاومة
يتكون مفتاح مستوى المقاومة من مجسين معدنيين أحدهما ذو طول طويل والآخر ذو طول قصير، ويتم وضعهما في الخزان، وعندما تتلامس المجسات مع السائل، يتولد تيار في كلا المسبارين والمقاومة. تم تنشيط التبديل. إحدى مزايا مفتاح مستوى المقاومة هو استخدامه للسوائل ذات الموصلية الحساسة أو المسببة للتآكل. مفاتيح المستوى هذه غير مناسبة للمتفجرات، والمسبار قابل للتآكل ويجب أن يكون السائل المستخدم موصلاً للكهرباء.

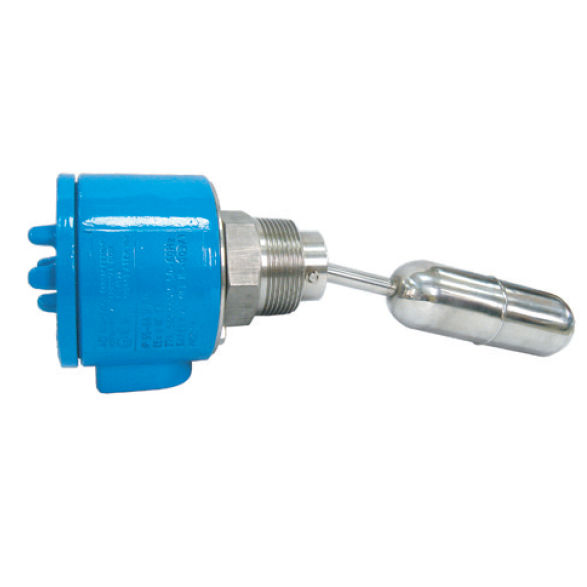

مستوى تبديل الطفو
يحتوي صمام التبديل العائم على صمام عائم يتكون من عوامة ومفتاح مغناطيسي ومغناطيس. عندما تتحرك العوامة داخل وخارج السائل، يتم اكتشاف مستوى السائل ويعمل المفتاح. هذا المفتاح رخيص الثمن ويستخدم على نطاق واسع ويستخدم في الخزانات التي تحتوي على الماء والزيت والمواد الكيميائية والسوائل الهيدروليكية وبمخرجات مختلفة.

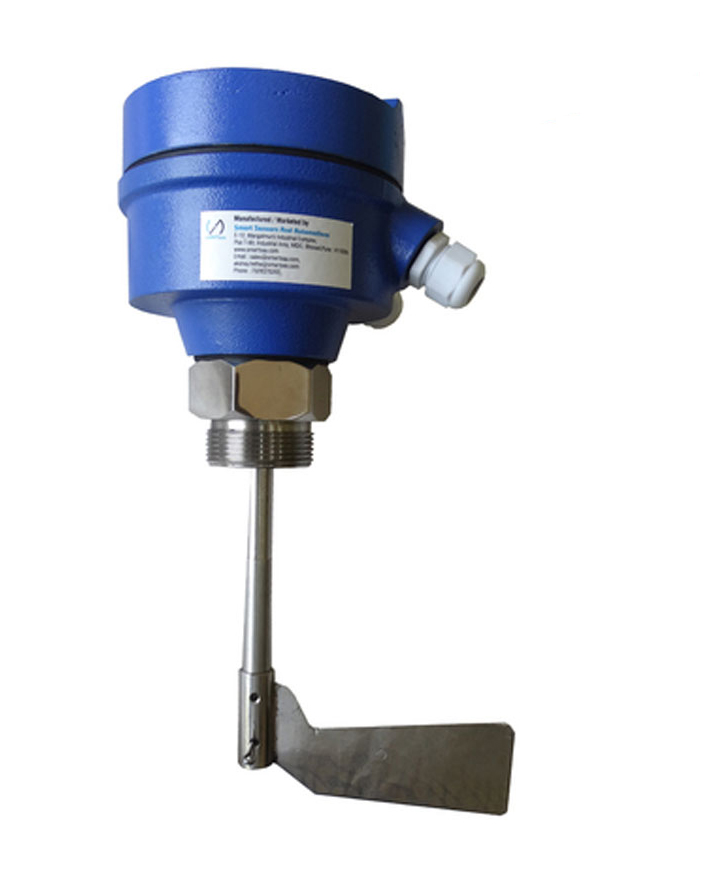

رافعة تبديل الريشة

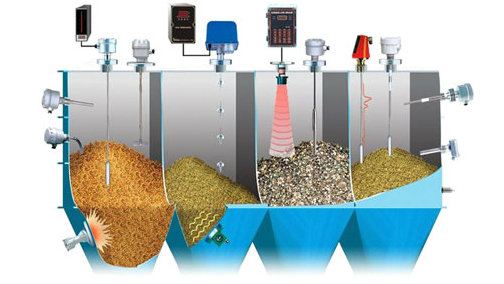

تحتوي رافعة مفتاح الريشة على ريشة يتم تدويرها بواسطة محرك كهربائي. عندما يصل مستوى المادة داخل الخزان إلى الريشة الدوارة تتوقف الريشة المعدنية عن الدوران ويتحرك المحرك من محوره ويتم تفعيل المفتاح الصغير مما يؤدي إلى ظهور إشارة تشير إلى ما إذا كان الخزان ممتلئًا أم فارغًا ومستوى المادة الجوهر بداخله يستخدم هذا النوع من مفاتيح المستوى للتحكم في مستوى خزانات المسحوق والحبيبات ويستخدم في صناعات مثل الأسمنت والمواد الغذائية والبتروكيماويات وغيرها.

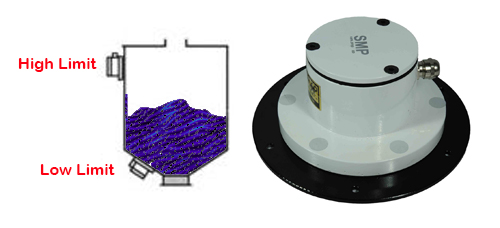

مستوى تبديل الحجاب الحاجز
تستخدم مفاتيح مستوى الحجاب الحاجز في الغالب للتحكم في مستوى المواد المسامية والمواد الصلبة وأحيانًا للتحكم في مستوى السوائل وتستخدم في صناعات مثل الصناعات الغذائية والبتروكيماوية. يمكن استخدام مفاتيح المستوى هذه في بيئات درجات الحرارة المرتفعة والبيئات المتفجرة.

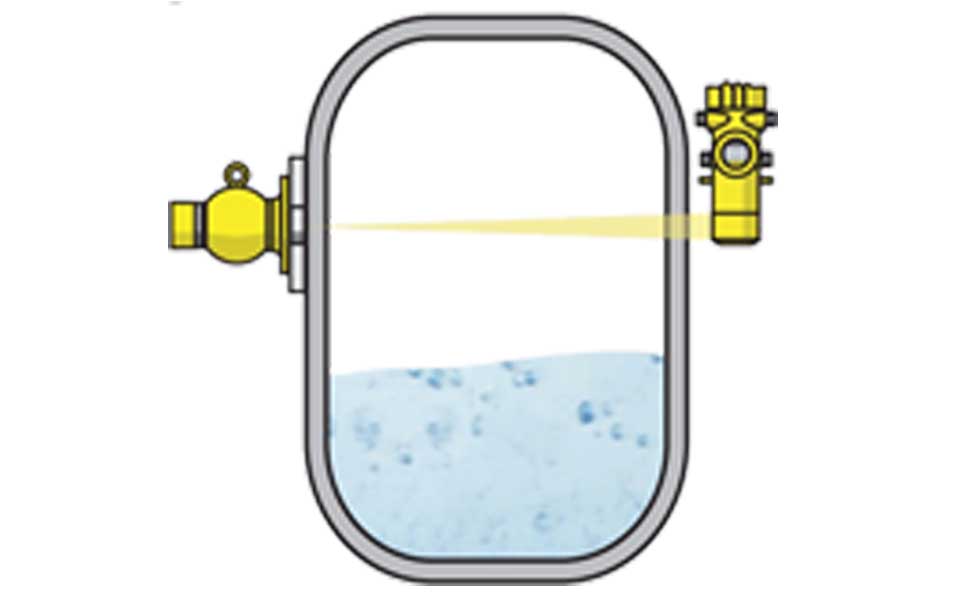

مستوى التبديل النووي
يتم استخدام مفتاح المستوى النووي أيضًا للتحكم في مستوى السائل داخل الخزانات. وبهذه الطريقة، عندما يصل مستوى السائل إلى قيمة معينة، يتم إعطاء الأمر بقطع أو توصيل تدفق السائل إلى الخزان.
في مجموعة تبديل المستوى راجع الموقع المرجعي ومتجر دماتجهيز، والمعلومات والأسعار لجميع أنواع أجهزة قياس المستوى أو أجهزة قياس المستوى، بما في ذلك أجهزة قياس مستوى الطفو، والديبازوني، وما إلى ذلك، من العلامات التجارية Enderss Houser، وFantini، وما إلى ذلك للمراجعة والاختيار.
