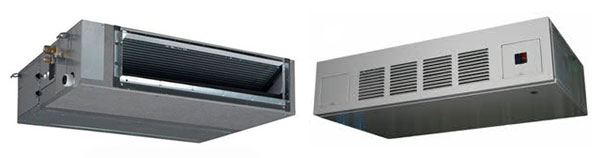

فن کویل سقفی

فن کویل سقفی برای تأمین سرمایش و گرمایش مجتمع های مسکونی، اداری، مراکز تجاری و تمام مکان‌‌هایی که به کنترل دمای هر یک از فضاها بطور جداگانه نیاز دارند، استفاده می شود. برای آشنایی بیشتر با مشخصات فنی، ظرفیت‌های مختلف، قیمت، نحـوه انتخـاب و خرید انواع فن کویل های سقفی در ادامه این مطلب با ما همراه باشید.

راهنمای تخصصی انتخاب و قیمت خرید فن کویل سقفی

فن کویل‌ های سقفی از لحاظ ظاهر، ظرفیت و کیفیت ساخت (میزان صدا و حجم هوای تولیدی) دارای بیشترین تنوع هستند.
فن کویل سقفی انواع مختلفی دارد که همه آن‌ها به دلیل نصب در بالای سقف کاذب واحدهای ساختمان‌‎‌ها، در این دسته بندی قرار می‌گیرند.
انواع فن کوئل‌ سقفی شامل فن کویل سقفی توکار (مکش از زیر - مکش از پشت)، سقفی روکار، با فیلتر پلنیوم و بدون فیلتر پلنیوم است که برای استفاده گسترده در پروژه‌های ساختمانی در ظرفیت‌های هوادهی 200 الی 1200 CFM (بر اساس نوع فنکویل سقفی) عرضه می‌شوند. در این میان فن کویل‌های کاستی سقفی نیز به دلیل تنوع گسترده و ساختار متفاوتی که نسبت به سایر فن کویل‌های سقفی دارد، در دسته بندی مجزا قرار می‌گیرد.

دمـاتجهیـز؛ راهنمای تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسـات (از سال ۱۳۸۳)

نحوه محاسبه ظرفیت فن کویل سقفی

همانطور که اشاره کردیم، فن کویل‌های سقفی بیشترین تنوع را از لحاظ ظرفیت‌ هوادهی دارند و براساس نوع فن کویل، در ظرفیت‌های 200 الی 1200 (CFM) برای فن کویل سقفی توکار (مکش از زیر - مکش از پشت) ارائه می گردند. جدول تعیین ظرفیت تقریبی زیر کمک می کند براورد اولیه انتخاب ظرفیت فن کویل را برای فضای مورد نظر خود داشته باشید:

ظرفیت فن کویل سقفی (CFM)	حداکثر زیربنای مورد استفاده (متر مربع)
200	تا 12
300	تا 20
400	تا 28
600	تا 40
800	تا 56
1000	تا 70
1200	تا 80
1400	تا 95
1600	تا 110
1800	تا 120
2000	تا140

انواع فن کویل سقفی

فن کویل‌های سقفی از لحاظ ظاهر، موقعیت نصب و کیفیت ساخت (میزان صدا و حجم هوای تولیدی) با یکدیگر تفاوت دارند و دارای انواع زیر هستند:

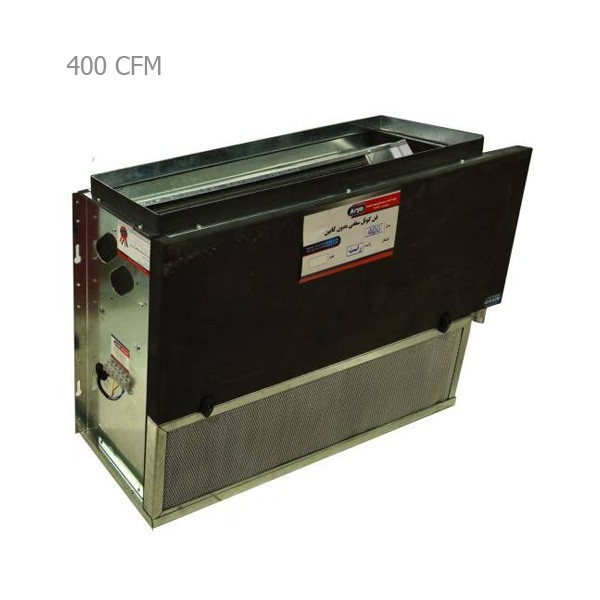

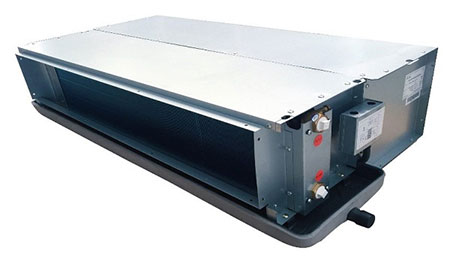

1. فن کویل سقفی توکار (بدون کابین)

فن کوئل سقفی توکار یا بدون کابین، پرفروش ترین نوع فن کوئل سقفی است که اغلب تولید کنندگان ایرانی و خارجی نظیر شرکت تهویه، سرما آفرین، یکتا تهویه اروند، ساران، ساراول، دماتجهیز، گرین و ... اقدام به تولید و عرضه آن می نمایند. این نوع فن کویل درون سقف کاذب نصب می‌شود و تنها دریچه‌های خروجی هوای آن در معرض دید قرار می‌گیرند و در سقف نمایان هستند؛ به همین دلیل فن کوئل‌های سقفی توکار یکی از گزینه‌های پرکاربرد در طراحی داخلی محسوب می‌شوند.

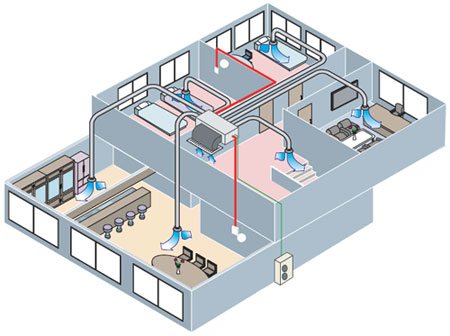

فن کویل های سقفی توکار برای تامین نیاز سرمایشی و گرمایشی واحدهای ساختمانی با متراژ گوناگون، در ظرفیت‌های هوادهی 200 تا 1200 (cfm) ارائه می‌شوند و بیشتر برای پروژه‌های مسکونی، اداری، تجاری و هتل‌ها مناسب‌اند. از آنجایی که این مدل درون سقف کاذب نصب می‌شود، سطح صدای آن نسبت به مدل‌های سقفی روکار کمتر است، اما تعمیر و نگهداری آن به دلیل قرارگیری داخل سقف، به دسترسی مناسب‌تری نیاز دارد.

فن کویل‌های سقفی توکار از نظر نحوه دریافت هوا دارای دو مدل مکش از پشت و مکش از زیر هستند و تفاوت اصلی این دو مدل در محل ورود هوای برگشتی به داخل فن کویل است که بر عملکرد دستگاه، نحوه نصب و شرایط فضا تأثیر می‌گذارد؛ این دو مدل فن کویل سقفی در ادامه شرح داده شده‌اند:

دماتجهیز؛ هـــزاران محصــول برای هـــزاران پــروژه (از سال ۱۳۸۳)

الف) فن کویل سقفی توکار - مکش از پشت

در این مدل، هوای محیط از طریق دریچه‌ای که در قسمت پشتی فن کویل قرار دارد، مکیده شده و پس از عبور از فیلتر و کویل‌های سرمایشی یا گرمایشی، به محیط دمیده می‌شود. فن کویل‌های مکش از پشت معمولاً زمانی استفاده می‌شوند که در پشت دستگاه فضای کافی برای تأمین هوای برگشتی از محیط وجود داشته باشد. ویژگی‌های فن کویل سقفی توکار نوع مکش از پشت عبارتند از:

• کارایی بالاتر به دلیل ورود یکنواخت‌تر هوا به دستگاه
• مناسب برای فضاهایی که در پشت سقف کاذب فضای کافی برای مکش هوا فراهم است.
• عملکرد نسبتاً بی‌صداتر در مقایسه با مدل‌های مکش از زیر، زیرا هوای برگشتی از یک مسیر مستقیم‌تر وارد فن می‌شود.
• امکان استفاده از فیلترهای مختلف برای بهبود کیفیت هوای ورودی

ب) فن کویل سقفی توکار - مکش از زیر

در این مدل، هوا از قسمت زیرین فن کوئل مکیده شده و پس از عبور از فیلتر و کویل‌ها، از طریق دریچه‌های خروجی در محیط توزیع می‌شود. فن کویل‌های مکش از زیر برای فضاهایی طراحی شده‌اند که امکان تأمین هوای برگشتی از پشت وجود ندارد، مانند سقف‌های کم‌ارتفاع یا مکان‌هایی که فضای پشت دستگاه مسدود است. ویژگی‌های فن کویل های سقفی توکار نوع مکش از زیر عبارتند از:

• مناسب برای فضاهایی که ارتفاع سقف کاذب محدود است و امکان مکش هوا از پشت وجود ندارد.
• نصب و تعمیر آسان‌تر نسبت به مدل مکش از پشت، زیرا فیلترها و قطعات دستگاه از زیر در دسترس هستند.
• گزینه‌ای ایده‌آل برای مکان‌هایی که نیاز به گردش سریع‌تر هوا دارند.
• ممکن است سطح صدای بیشتری نسبت به مدل مکش از پشت داشته باشد، زیرا هوا از قسمت زیرین به‌طور مستقیم وارد دستگاه می‌شود

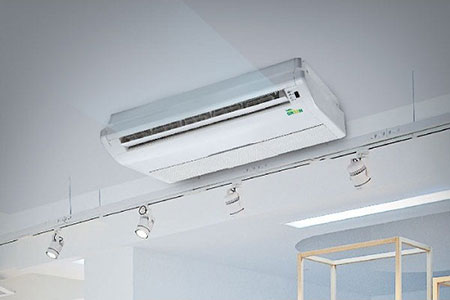

2. فن کویل سقفی روکار (با کابین)

فن کوئل سقفی روکار که تحت عنوان فن کویل با کابین نیز شناخته می شود، جهت نصب به صورت روکار در روی سقف طراحی شده است. لازم به ذکر است برخی تأمین کنندگان نظیر برند گرین، این نوع فن کویل را با قابلیت نصب بر روی سقف و زمین، با عنوان فن کویل سقفی-زمینی معرفی می نمایند.

فن کوئل سقفی روکار بدون نیاز به سقف کاذب نصب می‌شود و به همین دلیل در مکان‌هایی که امکان استفاده از سقف کاذب وجود ندارد، گزینه‌ای مناسب محسوب می‌شود. این مدل فن کویل بیشتر در فضاهایی مورد استفاده قرار می‌گیرد که امکان نصب توکار فن کویل وجود ندارد یا نیاز به یک سیستم تهویه مستقل و قابل دسترس احساس می‌شود.

یکی از مزیت‌های اصلی فن کویل‌های سقفی روکار، سهولت در نصب و دسترسی آسان برای تعمیر و نگهداری فن کویل است. با این حال، به دلیل قرار گرفتن بدنه آن در معرض دید، ممکن است از نظر زیبایی‌شناسی در برخی فضاها محدودیت ایجاد کند. این نوع فن کویل در ظرفیت‌های هوادهی متنوع معمولاً بین 200 تا 1000 CFM تولید و عرضه می‌شوند و در فضاهای مسکونی، اداری، تجاری و برخی کاربری‌های صنعتی سبک مورد استفاده قرار می‌گیرد. اما امروزه فنکویل سقفی روکار کمتر از سایر انواع فن کوئل سقفی مورد توجه تولید کنندگان و مصرف کنندگان است.

- به ویدیو زیر دقت کنید:

3. فن کویل سقفی-زمینی

فن کویل سقفی-زمینی یکی از انواع انعطاف‌پذیر فن کویل‌هاست که قابلیت نصب به‌صورت افقی زیر سقف یا به‌صورت ایستاده روی زمین را دارد. این دستگاه به‌دلیل طراحی خاص بدنه، امکان استفاده در فضاهایی با محدودیت نصب را فراهم می‌سازد و از این رو گزینه‌ای مناسب برای مکان‌هایی است که امکان نصب فن کویل سقفی توکار یا زمینی معمولی وجود ندارد.

فن کویل سقفی-زمینی معمولاً دارای کابین فلزی، فیلتر هوای قابل شست‌وشو، دریچه تنظیم جهت هوا و فن با دور متغیر است. این مدل معمولاً در ظرفیت‌های متنوعی از حدود 400 تا 1000 CFM تولید می‌شود و به‌دلیل انعطاف در نحوه نصب، گزینه‌ای مناسب برای واحدهای مسکونی، اداری، فروشگاهی، بیمارستانی و به‌ویژه پروژه‌های بازسازی هستند؛ یعنی هر جایی که یا فضای کافی برای نصب فن کویل زمینی نیست یا سقف کاذب برای نصب فن کویل توکار وجود ندارد.
استفاده از فن کویل‌های سقفی-زمینی در ایران نسبت به مدل‌های توکار یا کاستی رایج نیست، اما در شرایطی که محدودیت فضایی یا معماری وجود دارد، به‌ویژه در ساختمان‌هایی با سقف کوتاه یا دیوارهای پر از پنجره، به‌عنوان یک راه‌حل هوشمندانه و کاربردی شناخته می‌شود.

تفاوت فن کویل سقفی روکار (با کابین) و فن کوئل سقفی-زمینی چیست؟

تفاوت اصلی بین این دو نوع فنکویل در نحوه نصب، طراحی بدنه و میزان انعطاف‌پذیری در موقعیت نصب آن‌هاست. فنکویل سقفی روکار تنها به‌صورت افقی و زیر سقف نصب می‌شود و دارای کابینی ظاهری است که دستگاه را برای فضاهای بدون سقف کاذب مناسب می‌سازد. در مقابل، فنکوول سقفی-زمینی طوری طراحی شده که قابلیت نصب هم به‌صورت افقی روی سقف و هم به‌صورت ایستاده روی زمین را دارد. این مدل‌ها معمولاً پایه‌دار یا با طراحی بدنه دوجهته عرضه می‌شوند و در پروژه‌هایی که محدودیت معماری وجود دارد، گزینه‌ای کاربردی‌تر محسوب می‌شوند. در جدول زیر تفاوت این دو مدل به‌صورت خلاصه بررسی شده است:

ویژگی ها	سقفی روکار	سقفی-زمینی
نحوه نصب	فقط به‌صورت افقی روی سقف	افقی روی سقف یا ایستاده روی زمین
نیاز به سقف کاذب	ندارد	ندارد
کاربرد پیشنهادی	فضاهای بدون سقف کاذب با سقف بلند	فضاهای دارای محدودیت در نصب
پایه نصب	ندارد	معمولاً دارای پایه قابل تنظیم
رایج بودن	نسبتاً رایج	کمتر رایج اما کاربردی

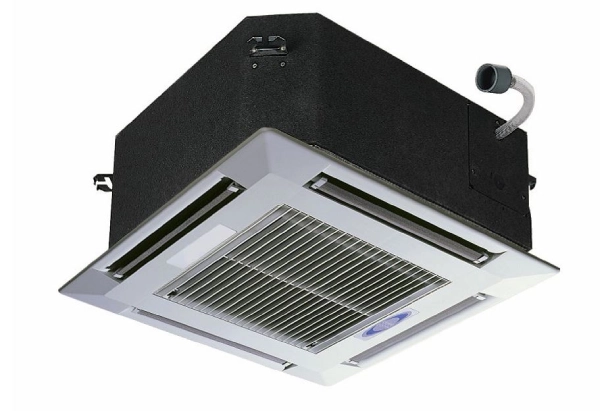

4. فن کویل سقفی کاستی

فن کویل کاستی سقفی نیر در واقع یکی از انواع پرکاربرد فن کویل‌های سقفی است که با طراحی منحصربه‌فرد خود نسبت به سایر فن کویل‌های سقفی، در ظرفیت‌های 300 تا 1,500 CFM تولید و عرضه می‌شوند. فن کویل‌های سقفی کاستی به‌صورت توکار در سقف کاذب نصب شده و تنها پنل نمایان آن‌ها قابل مشاهده است؛ به همین دلیل  فضای کمتری اشغال می‌کند و نمای ظاهری مطلوبی دارد. نصب سیستم فن کویل کاستی علاوه بر سقف کاذب مناسب برای جای‌گذاری دستگاه، نیازمند تأمین لوله‌کشی آب و برق نیز می‌باشد.

این مدل فن کویل‌های سقفی معمولاً به دلیل توزیع یکنواخت هوا در محیط، گزینه‌ای ایده‌آل برای فضاهای لوکس مانند دفاتر، هتل‌ها، فروشگاه‌ها و ساختمان‌های تجاری محسوب می‌شوند. در واقع می‌توان گفت که فن کویل‌های کاستی سقفی در مکان‌هایی که به ترکیب کارایی بالا با طراحی ظاهری مناسب‌تر نیاز دارند، استفاده می‌شوند.

از دیگر ویژگی‌های فن کویل کاستی می‌توان به وجود پمپ درین برای تخلیه آب تقطیر شده اشاره کرد که مانع از جمع شدن آب در داخل دستگاه می‌شود. همچنین یکی از مزیت‌های اصلی این فن کویل، عملکرد کم‌صدا و توزیع مطلوب هوا است، اما هزینه نصب آن معمولاً بالاتر از دیگر مدل‌های فنکوئل سقفی معمولی بوده و به سقف کاذب مناسب نیاز دارد

دمـاتجهیـز؛ راهنمـای انتخـاب و خريـد تجهیـزات تهویـه و تاسیسـات ( از سال ۱۳۸۳)

انواع فن کویل سقفی کاستی عبارتند از:

الف) فن کویل کاستی چهارطرفه

فن کویل کاستی چهارطرفه یکی از پرکاربردترین مدل‌های کاستی است که هوای مطبوع را از چهار جهت مختلف در فضا توزیع می‌کند. این مدل با پخش یکنواخت هوا، باعث افزایش راندمان تهویه و ایجاد دمای یکسان در محیط می‌شود.

ب) فن کویل کاستی دوطرفه

مدل دوطرفه فن کویل کاستی سقفی، هوا را از دو جهت مقابل به فضا هدایت می‌کند و معمولاً در فضاهای مستطیلی یا راهروهای طولانی که نیاز به توزیع متعادل هوا دارند، مورد استفاده قرار می‌گیرد.

ج) فن کویل کاستی یک طرفه

فن کویل کاستی یک‌طرفه هوا را تنها از یک سمت به فضا هدایت می‌کند و بیشتر برای فضاهایی استفاده می‌شود که یک جهت خاص برای توزیع هوا کافی باشد (مانند کنار دیوارها، دفاتر کوچک، اتاق‌های کنفرانس یا فروشگاه‌های کوچک).

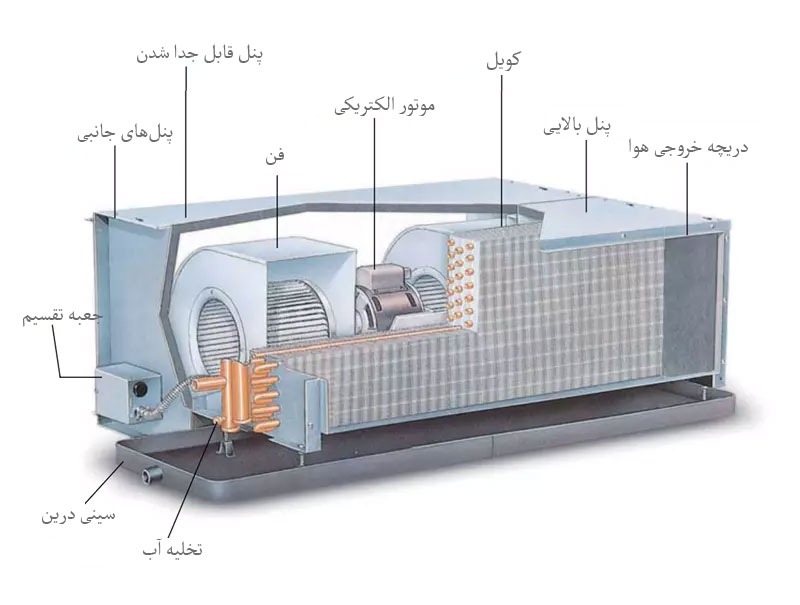

اجزای فن کویل سقفی

به طور کلی فن کویل‌‌های سقفی، دارای اجزا و عملکرد مشابه یکدیگر می باشند. اجزای اصلی فن کوئل سقفی شامل کویل آب، فن، الکتروموتور، سینی درین، فیلتر، شیر هواگیری و سایر اتصالات و تجهیزات است که درون بدنه از جنس ورق گالوانیزه قرار می گیرند.
در این سیستم، هوا با چرخش فن از میان کویل مسی حاوی آب سرد در تابستان و کویل حاوی آب گرم در زمستان عبور کرده و هوای خنک و هوای گرم در فصول مختلف سال تامین می گردد. لازم به ذکر است آب جاری در این فن کویل‌ها از طریق سیستم‌های مرکزی چیلر یا مینی چیلر در تابستان خنک و توسط دیگ موتورخانه یا پکیج، در زمستان گرم می شود.

خرید فن کویل سقفی

همانطور که اشاره شد فن کوئل سقفی، دارای بیشترین تنوع است؛ از این روی جهت انتخاب و خرید فن کویل سقفی لازم است حتما با کارشناسان مجموعه دماتجهیز مشورت کرده تا مناسب ترین نوع فن کویل را برای پروژه ساختمانی خود انتخاب و خریداری نمایید.
اما به طور کلی در خرید فن کویل سقفی باید به پارامترهایی نظیر نوع فنکویل، ظرفیت، میزان صدا، ابعاد، نوع فن و الکترو موتور، تعداد ردیف کویل و دو یا چهار لوله بودن کویل فن کوئل و کاربری پروژه خود توجه داشته باشید.

در مجموع، پیشنهاد می‌کنیم که پیش از اقدام نهایی برای انتخاب و خرید فن کویل سقفی مناسب با نیاز هر فضا، با کارشناسان فروش مجموعه دماتجهیز مشاوره تخصصی انجام دهید.

قیمت فن کویل سقفی

قیمت فن کویل سقفی بر اساس نوع، برند، ظرفیت و کیفیت ساخت متفاوت است و شما عزیزان می توانید با توجه به شرایط پروژه، از میان صدها مدل فنکوئل سقفی ارائه شده در مجموعه تخصصی دماتجهیز، بهترین انتخاب را داشته باشید.
لازم به ذکر است قیمت کلیه فن کویل‌های سقفی ارائه شده در مجموعه دماتجهیز به روز بوده و تخفیف‌های مورد نظر مصرف کنندگان در این قیمت‌ها لحاظ گردیده است؛ به‌طوری که این قیمت‌ها شامل بخش تضمین بهترین قیمت در مجموعه تخصصی دماتجهیز می‌باشد.

عوامل موثر بر قیمت فن کویل سقفی

به طور کلی فاکتورهایی که در تعیین قیمت فن کویل‌های سقفی تاثیر می‌گذارند عبارتند از:

• نوع فن کوئل سقفی: توکار، روکار، کاستی و سقفی-زمینی بودن دستگاه مستقیماً روی قیمت تأثیر می‌گذارد؛ مدل‌های کاستی و کابین‌دار معمولاً گران‌تر از بدون کابین هستند.
• ظرفیت هوادهی (CFM): هرچه ظرفیت دستگاه بالاتر باشد، قیمت نیز بیشتر خواهد بود.
• برند سازنده: برندهای معتبر ایرانی یا خارجی (مانند ساراول، تهویه، گرین، ساران یا میدیا) به‌واسطه کیفیت ساخت و خدمات پس از فروش متفاوت، قیمت‌های مختلفی دارند.
• کیفیت ساخت و قطعات: استفاده از فن کم‌صدا، کویل‌های مسی با تراکم بالا، بدنه مقاوم و عایق‌بندی دقیق، همگی باعث افزایش کیفیت و به‌تبع آن قیمت فنکویل سقفی می‌شوند.
• نوع فیلتر هوا و قابلیت شست‌وشو: فن کویل‌هایی که دارای فیلترهای قابل شست‌وشو یا چندمرحله‌ای هستند، معمولاً قیمت بالاتری دارند.
• امکانات کنترلی: داشتن ترموستات دیجیتال، کنترل از راه دور، قابلیت اتصال به سیستم BMS (مدیریت هوشمند ساختمان) و تنظیمات متنوع دور فن می‌تواند قیمت فنکویل را افزایش دهد.
• میزان مصرف انرژی و سطح صدا: فن کوئل‌هایی با مصرف انرژی کمتر و صدای عملکرد پایین، معمولاً تکنولوژی بالاتری دارند و گران‌تر هستند.

دمـاتجهیـز؛ بهترین قیمت‌ها و برندهای معتبر تجهیزات تهویه و تاسیسـات (از سال ۱۳۸۳)

خرید اقساطی فن کوئل سقفی

مجموعه دماتجهیز جهت خرید سهولت شما مشتریان عزیز، امکان فروش اقساطی را فراهم نموده است. شما می توانید جهت خرید اقساطی فن کویل سقفی به صفحه خرید اقساطی این شرکت مهندسی مراجعه نمایید.
