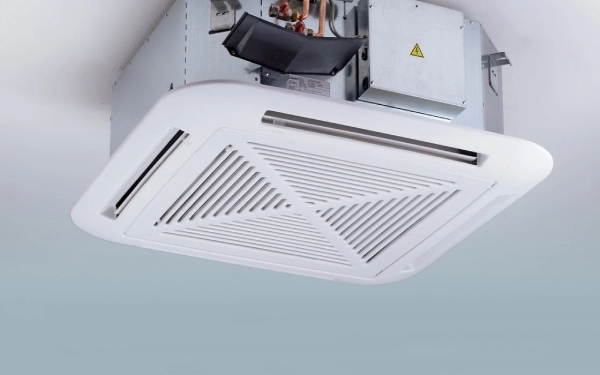

فن کویل کاستی سقفی

فن کویل کاستی سقفی یکی از انواع کاربردی و پرفروش فن کویل‌ بوده که بخش اصلی آن درون سقف کاذب نصب می‌شود و پنل دکوراتیو آن در سقف نمایان است. همچنین به‌دلیل اشغال فضای نصب کم و نمای دکوراتیو، در ساختمان‌های مدرن استفاده می‌شود. در ادامه با مشخصات فنی، انواع، قیمت، ظرفیت‌ها و نحـوه انتخـاب انواع فن کوئل کاستی آشنا می‌شوید.

راهنمای تخصصی انتخاب و قیمت خرید فن کویل کاستی سقفی

فن کویل کاستی یکی از انواع فن کوئل‌های سقفی به شمار می‌آید که معمولاً در ظرفیت‌های 300 تا 1,500 CFM تولید و عرضه شده و معمولاً در سه نوع یک‌طرفه، دوطرفه و چهارطرفه طراحی و تولید می‌شوند که نوع چهارطرفه بیشترین توزیع یکنواخت هوا را دارد.
نصب فن کوئل کاستی سقفی نیازمند سقف کاذب مناسب برای جای‌گذاری در سقف و تأمین لوله‌کشی آب و برق است. این فن کویل‌ها دارای طراحی کم‌صدا و توزیع هوای یکنواخت هستند و به همین دلیل در ساختمان‌های اداری، هتل‌ها، مراکز تجاری و فضاهای مسکونی مدرن کاربردهای گسترده‌ای دارند.
در مجموع می‌توان گفت که فنکویل کاستی بهترین گزینه برای فضاهایی است که به زیبایی دکوراسیون، توزیع یکنواخت هوا و عملکرد کم‌صدا اهمیت می‌دهند.

دمـاتجهیـز؛ راهنمای تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسـات (از سال ۱۳۸۳)

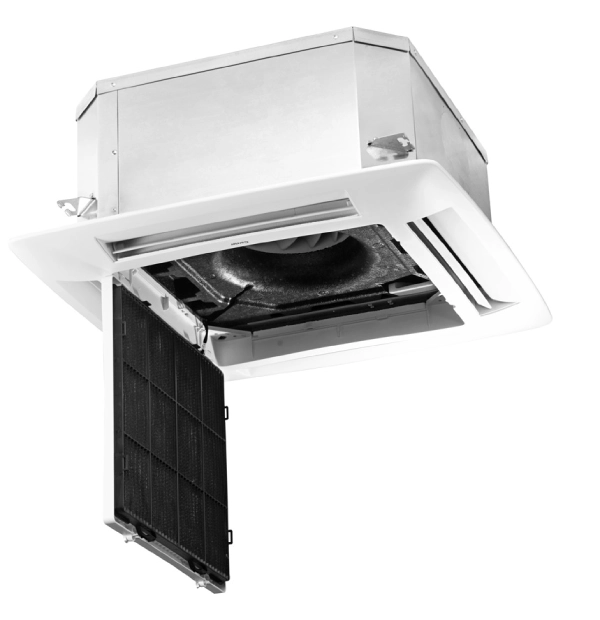

اجزا و نحوه عملکرد فن کویل کاستی سقفی

اجزای اصلی و عملکرد فن کویل‌های کاستی مشابه انواع دیگر فن کویل است؛ بدان معنا که این دستگاه از یک کویل (مبدل حرارتی) و یک فن دمنده تشکیل شده که هوای محیط را از روی کویل عبور داده و دمای آن را تنظیم می‌کند.
اجزای فن کوئل کاستی از جمله فن، کویل‌ها و سایر اجزا در قسمت بدنه مکعبی شکل دستگاه قرار می گیرند، بدنه در بالای سقف کاذب نصب می‌شود و هوا از زیر به داخل اتاق پرتاب می‌گردد. در ادامه نحوه عملکرد هر یک از اجزای فن کویل کاستی به تفصیل شرح داده شده است.

اجزای اصلی فن کویل کاستی سقفی عبارت‌ اند از:

1. کویل (مبدل حرارتی): این بخش از لوله‌های مسی و پره‌های آلومینیومی تشکیل شده و وظیفه آن تبادل حرارت بین آب گرم یا سرد و هوای عبوری از فن است. در تابستان آب سرد و در زمستان آب گرم درون کویل جریان پیدا می‌کند.
2. فن (دمنده): فن سانتریفیوژ یا محوری، هوای محیط را مکیده و از روی کویل عبور می‌دهد تا دمای آن کاهش یا افزایش یابد و سپس هوای تهویه‌شده را وارد فضا می‌کند.
3. فیلتر هوا: فیلتر قابل شست‌وشویی که در ورودی هوای دستگاه قرار می‌گیرد و ذرات گردوغبار و آلودگی را از هوای ورودی حذف می‌کند.
4. پمپ درین: برای تخلیه آب حاصل از تقطیر در حالت سرمایش، اغلب فن کویل‌های کاستی به پمپ درین مجهز هستند تا آب جمع‌شده در سینی زیر کویل را به خارج هدایت کنند.
5. سینی درین: آب تقطیرشده حاصل از عبور هوای مرطوب روی کویل سرد در فصل تابستان در این سینی جمع‌آوری می‌شود.
6. ترموستات یا کنترلر: برای تنظیم دمای محیط، کنترل سرعت فن و حالت عملکرد (گرمایش یا سرمایش) از ترموستات‌های دیواری یا کنترل از راه دور استفاده می‌شود.
7. بدنه مکعبی شکل: تمام اجزای داخلی فن کوئل کاستی درون بدنه‌ای فلزی با طراحی فشرده و مکعبی قرار دارند که به‌صورت توکار داخل سقف کاذب نصب می‌شود. فقط پنل زیرین دستگاه قابل مشاهده است.

عملکرد فن کوئل کاستی

در زمان استفاده از فن کویل کاستی سقفی، آب سرد یا گرم توسط سیستم مرکزی (مانند چیلر یا موتورخانه) به کویل دستگاه فرستاده می‌شود. فن دستگاه هوای محیط را از طریق فیلتر وارد کرده و از روی کویل عبور می‌دهد. در این فرآیند، دمای هوا کاهش یا افزایش می‌یابد و سپس از طریق دریچه‌های تعبیه‌شده در پنل زیرین دستگاه، هوای تهویه‌شده به‌صورت یکنواخت و از سمت پایین به داخل فضا دمیده می‌شود.

از آنجایی که این نوع فن کویل در سقف نصب می‌شود، هیچ‌گونه اشغال فضا در کف یا دیوار ندارد و برای محیط‌هایی که ظاهر فضا اهمیت دارد یا با کمبود فضا مواجه‌اند، گزینه‌ای ایده‌آل به‌شمار می‌آید.

مزایای فن کویل کاستی سقفی

از جمله مزایای فن کویل‌های کاستی سقفی می‌توان به موارد زیر اشاره نمود:

• عملکرد کم صدا
• دارای ریموت کنترل
• مجهز به پمپ درین داخلی
• اشغال فضای کم برای نصب
• ظرفیت و راندمان بالای دستگاه
• سرمایش و گرمایش مطبوع و یکنواخت
• مجهز به ترموستات جهت کنترل میزان دما
• پوشش هوای بهتر، به‌خصوص در مدل‌های چهارطرفه
• حفظ دکوراسیون محیط به دلیل نصب در سقف کاذب
• مناسب برای فضاهای بزرگ و پرجمعیت به دلیل هوادهی گسترده

کاربردها و انواع فن کویل سقفی کاستی

فن کویل‌های کاستی سقفی در درجه اول از نظر نحوه هوادهی به سه دسته زیر تقسیم می‌شوند:

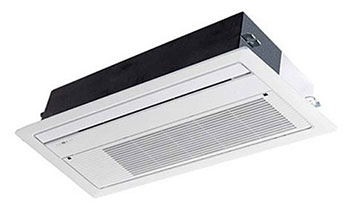

فن کویل کاستی یک طرفه

این نوع از فن کویل‌های کاستی سقفی،هوا را فقط از یک جهت توزیع می‌کند. فن کویل کاستی یک طرفه معمولاً در ظرفیت‌های پایین‌تر (بین 200 تا 800 CFM) تولید می‌شوند. این نوع فن کویل برای فضاهای کوچک مانند اتاق‌های هتل، دفاتر کار کوچک، اتاق‌های کنفرانس کوچک و واحدهای مسکونی مناسب‌تر است و به دلیل جریان هوای یک‌طرفه، معمولاً در کنج‌ها یا فضاهایی که نیازی به توزیع هوای چندجهته نیست، نصب می‌شوند.

دمـاتجهیـز؛ هـــزاران محصــول برای هـــزاران پروژه (از سال ۱۳۸۳)

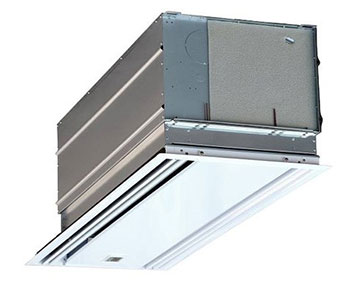

فن کویل کاستی دو طرفه

این مدل دارای دریچه‌های خروجی در دو سمت دستگاه است و معمولاً در ظرفیت‌های 400 تا 1200 CFM ارائه می‌شود. فن کوئل کاستی دوطرفه برای راهروهای طولانی، سالن‌های اداری، فروشگاه‌های متوسط و فضاهایی که نیاز به پخش هوا در دو جهت دارند گزینه‌ای ایده‌آل محسوب می‌شود. عملکرد این مدل فن کویل سقفی کاستی سقفی باعث توزیع بهتر هوا نسبت به نوع یک‌طرفه می‌شود و در محیط‌های مستطیلی شکل کاربرد بیشتری دارد.

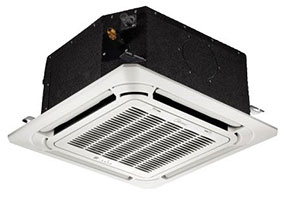

فن کویل کاستی چهار طرفه

این نوع پرکاربردترین و رایج‌ترین نوع فن کوئل کاستی است که هوا را از چهار جهت به بیرون پرتاب می‌کند و بیشترین پوشش را در محیط ایجاد می‌کند. این مدل معمولاً در ظرفیت‌های 600 تا 2000 CFM تولید شده و برای مراکز خرید، لابی‌ها، سالن‌های بزرگ، دفاتر کار باز (Open Office)، رستوران‌ها و فضاهای تجاری وسیع مناسب است. فنکویل کاستی سقفی چهارطرفه به دلیل توزیع یکنواخت هوا، عملکرد بهتری حتی در مقایسه با انواع دیگر فن کوئل کاستی دارد و محیط را سریع‌تر و یکنواخت‌تر خنک یا گرم می‌کند.

فن کویل کاستی دو لوله و چهار لوله

از نکات مهم دیگر در انتخاب و خرید فن کویل‌های سقفی کاستی، نوع دو لوله یا چهار لوله فنکویل است:

• فن کویل‌های دو لوله ای دارای یک لوله آب رفت و یک لوله آب برگشت هستند و دارای قابلیت تأمین هوای سرد وگرم به طور همزمان نیستند.
• برای تأمین سرمایش و گرمایش به طور همزمان، فن کویل‌های چهار لوله ای تولید می شوند که دو لوله مختص آب گرم و دو لوله دیگر مختص آب سرد در دستگاه تعبیه شده اند.

در این میان برخی شرکت‌ها اقدام به تولید فن کویل چهار لوله ای نموده اند. شرکت‌های ایرانی نیز برای جلب رضایت بیشتر مشتریان خود، این محصولات را بر اساس سفارش مشتری به صورت 4 لوله ای ارائه می‌دهند.
به دلیل محبوبیت و مزایایی که فن کویل‌های کاستی دارند، شرکت‌های مطرح ایرانی و خارجی بسیاری این نوع فن کویل را طراحی و تولید می کنند که در این میان می توان برندهای مطرح گلدیران، ساران، تهویه و فن کویل گرین را نام برد.

دمـاتجهیـز؛ راهنمـای انتخـاب و خريـد تجهیـزات تهویـه و تاسیسـات ( از سال ۱۳۸۳)

نحوه محاسبه ظرفیت فن کویل کاستی سقفی

یکی از نکات مهم در انتخاب و خرید فن کویل های کاستی سقفی، تعیین ظرفیت مناسب آنها می باشد. برای این کار می توانید از جدول تقریبی زیر استفاده کنید:

خرید فن کویل کاستی سقفی

برای بهره برداری از فنکویل‌ کاستی سقفی، بایستی در ساختمان زیرساخت لازم جهت نصب و راه اندازی این نوع فن کویل فراهم باشد. فن کویل سقفی کاستی جهت نصب نیاز به سقف کاذب با ارتفاع استاندارد داشته و نیاز به کانال کشی ندارد. مشتریان عزیز در صورت داشتن این شرایط، می توانند اقدام به خرید فن کویل سقفی کاستی نمایند.
در مجموعه تخصصی دماتجهیز، اطلاعات فنی ده‌ها مدل از انواع فن کویل کاستی سقفی، از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

نحوه انتخاب فن کوئل کاستی مناسب

انتخاب و خرید فن کویل کاستی مناسب، نیازمند بررسی هم‌زمان شرایط معماری، ظرفیت سرمایش و گرمایش موردنیاز، و ویژگی‌های فنی دستگاه است. نخستین مرحله در فرآیند انتخاب، محاسبه بار حرارتی (سرد و گرم) هر فضا بر اساس متراژ، کاربری، اقلیم، میزان نور خورشید، تعداد افراد و سایر عوامل مؤثر است. این محاسبه ظرفیت هوادهی موردنیاز (برحسب CFM) را مشخص می‌کند.

پس از تعیین ظرفیت، باید به نوع سیستم لوله‌کشی توجه کرد. فن کویل‌های دو لوله‌ای که قابلیت سرمایش یا گرمایش در هر زمان را دارند، در اغلب پروژه‌ها استفاده می‌شوند. در مقابل، مدل‌های چهار لوله‌ای برای فضاهایی که نیاز به سرمایش و گرمایش هم‌زمان دارند، گزینه‌ای مناسب‌تر به‌شمار می‌روند.

در انتخاب میان فنکوئل کاستی یک‌طرفه و چهارطرفه نیز باید به شکل و ابعاد فضا توجه نمود:

• در فضاهای مستطیلی یا باریک، مدل یک‌طرفه به‌دلیل پرتاب هوا در یک جهت، مناسب‌تر است.
• در فضاهای مربع یا باز، مدل چهارطرفه با توزیع یکنواخت هوا در چهار جهت عملکرد بهتری دارد.

سایر عوامل مؤثر در انتخاب فن کویل سقفی کاستی مناسب عبارت‌اند از: ارتفاع سقف و فضای پشت سقف کاذب، فشار استاتیک مورد نیاز، محل عبور لوله‌ها، کیفیت ساخت، میزان صدای عملکرد، نوع فیلتر، امکانات کنترلی (ترموستات یا ریموت)، پمپ درین داخلی، خدمات پس از فروش و برند سازنده.

در نهایت، انتخاب فن کویل کاستی باید با هماهنگی کامل با نقشه‌های معماری و تاسیساتی انجام شود تا ضمن تأمین آسایش حرارتی، راندمان انرژی و سهولت در اجرا و نگهداری نیز به‌خوبی محقق شود.

قیمت فن کویل کاستی سقفی

قیمت فن کویل کاستی بر اساس برند، ظرفیت، نوع هوادهی و دو لوله یا چهار لوله بودن متفاوت است و شما عزیزان می توانید با توجه به بودجه ای که در نظر گرفته اید از میان صدها مدل فنکویل کاستی سقفی ارائه شده در مجموعه دماتجهیز، مناسب ترین انتخاب را داشته باشید.
لازم به ذکر است قیمت کلیه فن کویل‌های کاستی ارائه شده در مجموعه تخصصی دماتجهیز به روز بوده و تخفیف‌های مورد نظر مصرف کنندگان در این قیمت‌ها لحاظ گردیده است؛ به‌طوری که این قیمت‌ها نیز شامل بخش تضمین بهترین قیمت می‌باشد.

دمـاتجهیـز؛ بهترین قیمت‌ها و برندهای معتبر تجهیزات تاسیسـات (از سال ۱۳۸۳)

خرید اقساطی فن کویل کاستی سقفی

مجموعه دماتجهیز جهت سهولت خرید شما مشتریان عزیز، امکان فروش اقساطی را فراهم نموده است. شما می توانید جهت خرید اقساطی فن کویل کاستی سقفی به صفحه خرید اقساطی این شرکت مهندسی مراجعه نمایید.
