تجهیزات موتورخانه مرکزی

تجهیزات موتورخانه مرکزی از مهم ترین بخش های تجهیزات تاسیسات ساختمان هستند که در تامین گرمایش پروژه های مسکونی، اداری، هتل ها و بیمارستان ها نقش بسزایی دارند. در ادامه به معرفی انواع تجهیزات موتورخانه مرکزی می پردازیم.

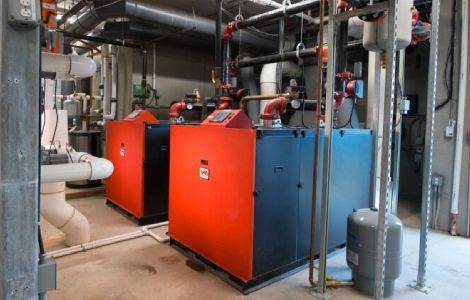

دیگ چدنی موتورخانه مرکزی

دیگ های موتورخانه مرکزی از دو جنس چدن و فولاد ساخته می شود که در مدل ها و ظرفیت های متفاوت و کاربری های مختلف تولید و عرضه می شوند. دیگ چدنی موتورخانه یا دیگ شوفاژ چدنی، به علت حمل آسان، قیمت مقرون به صرفه و قابل تفکیک بودن پره های دیگ در موتورخانه مرکزی ساختمان ها مورد استفاده قرار می گیرد. شرکت های شوفاژکار و لوله و ماشین سازی ایران از تولیدکنندگان مهم دیگ چدنی موتورخانه در انواع مختلف با ظرفیت حرارتی و فشار کار مختلف در ایران هستند.

در سایت تخصصی دماتجهیز، امکان بررسی برآورد ظرفیت و انتخاب انواع دیگ چدنی موتورخانه مرکزی برای تاسیسات ساختمان شما فراهم شده است.

دیگ فولادی آبگرم، آب داغ، بخار موتورخانه مرکزی

جهت تامین گرمایش مورد نیاز ساختمان ها و استخر ها، از دیگ های ابگرم، آب داغ و بخار فولادی به عنوان تجهیزات اصلی و مهم موتورخانه مرکزی استفاده می شود که علت آن راندمان حرارتی، فشار کار و سطح انرژی گرمایی بالاتر نسبت به انواع دیگ های چدنی است.

البته دیگ‌های فولادی آبگرم وت بک ( Wet Back) نسبت به دیگ‌های فولادی آبگرم نیز درای بک ( Dry Back) راندمان انتقال حرارت و قیمت بالاتری دارند.

دیگ های آبگرم فولادی به عنوان یکی از مهمترین تجهیزات موتورخانه مرکزی در ظرفیت ها و فشار کار های مختلف تولید و عرضه می شود و امکان برآورد ظرفیت و انتخاب دیگ آبگرم فولادی مورد نیاز در سایت تخصصی دماتجهیز برای شما کارشناسان و کارفرمایان گرامی فراهم شده است.

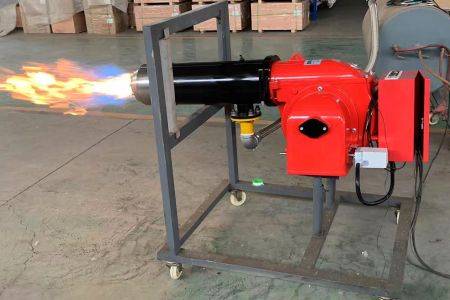

مشعل گازی، گازوئیل، دوگانه سوز و سه گانه سوز موتورخانه

مشعل نیز از تجهیزات مهم هر موتورخانه است که وظیفه ایجاد گرمایش در انواع دیگ حرارت مرکزی، هیتر و حتی پکیج ها را دارد و به عنوان قلب سیستم های گرمایشی ساختمان، انرژی سوخت را به انرژی گرمایی تبدیل می کند.

مشعل ها بر اساس سوخت مصرفی به مشعل های گازی، گازوئیلی، مازوت سوز، دو گانه سوز و سه گانه سوز تقسیم می شوند که بر اساس نیاز پروژه ، امکان بررسی ظرفیت و انتخاب مشعل گازی، گازوئیلی، دوگانه سوز و سه گانه سوز موتورخانه در سایت تخصصی دماتجهیز برای شما کارشناسان و کارفرمایان گرامی فراهم شده است.

منبع آبگرم کویلی و دوجداره موتورخانه مرکزی

برای تامین آب گرم مصرفی و بهداشتی در ساختمانها معمولا از منبع آبگرم کویلی و یا منبع دوجداره در موتورخانه مرکزی استفاده می شود که در انواع و ظرفیت های مختلف تولید می شود.

منبع آبگرم کویلی موتورخانه

منبع آبگرم کویلی موتورخانه دارای دسته ای از لوله های مسی u  شکل هستند که در داخل هر دو نوع منبع کویلی ایستاده و افقی  جاسازی و نصب شده اند.  و آبگرم دیگ حرارتی مرکزی درون کویل منبع کویلی موتورخانه جریان می یاید و حرارت آبگرم از جداره لوله های مسی به آب درون مخزن یا منبع انتقال پیدا می کند و در نتیجه سبب گرم شدن و ذخیره آب مصرفی درون منبع می شود.

منبع آبگرم دوجداره موتورخانه

منبع  آبگرم دوجداره موتورخانه از دو جداره مجزا از هم ساخته شده است و جداره اول که همان بدنه مخزن اصلی است، توسط جداره دوم احاطه شده است. آب سیستم گرمایشی موتورخانه بین دوجداره جریان پیدا می کند و سبب گرم شدن آب مصرفی در درون منبع داخلی می شود.

نکته: هنگام نصب منبع آبگرم کویلی افقی در موتورخانه، به امکان خارج نمودن کویل منبع جهت انجام سرویس سالیانه و تعمیرات احتمالی توجه فرمایید.

مبدل حرارتی در موتورخانه مرکزی

مبدل حرارتی یکی از تجهیزات تاسیسات جهت تبادل حرارت است. مبدل حرارتی جزو یکی از ضروری ترین تجهیزات گرمایشی در موتورخانه مرکزی است و تبادل دما بین دو سیال (آب – گاز- روغن ) وظیفه اصلی مبدل حرارتی محسوب می شود.  مبدل حرارتی در دو نوع مبدل حرارتی پوسته و لوله و مبدل حرارتی صفحه ای ، توسط برند های مختلف با ظرفیت حرارتی متفاوت جهت تامین آبگرم، استفاده در کندانسور و اواپراتور چیلر هاو... تولید و عرضه می شود.

سختی گیر در موتورخانه مرکزی

یکی از تجهیزات مهم و مورد استفاده در موتورخانه مرکزی ساختمانها و خصوصا پروژه های بزرگتر از 2000 متر مربع زیربنا، سختی گیر است که در انواع رزینی، نیمه اتوماتیک ، اتوماتیک ، مغناطیسی و آلتراسونیک و... بصورت منبع و سیستم موازی و یا نصب روی لوله برگشت در موتورخانه مورد استفاده قرار می گیرد و وظیفه آن حذف املاح و رسوبات کاتیونی از آب سرد و گرم سیستم های سرمایش و گرمایش جهت جلوگیری از رسوب آنها درون لوله ها، شیرآلات و تجهیزات تبادل حرارت در ساختمان است.

لوله و اتصالات و شیرآلات موتورخانه مرکزی

یکی از راهکارهایی که دوام تجهیزات و تأسیسات موتورخانه مرکزی ساختمان را افزایش می دهد، لوله کشی استاندارد و استفاده از شیرآلات استاندارد است. به طور معمول لوله‌های مورد استفاده در تأسیسات ساختمان و موتوخانه مرکزی از جنس لوله‌های مانیسمان، لوله‌های سیاه و لوله‌های گالوانیزه می باشند. همچنین شیرآلات موتورخانه مرکزی از جنس چدن، آلومینیوم، برنج و یا بعضا حتی از پلیمر هستند که با توجه به نیاز، سایز و فشار کار در قسمت‌های مختلف تاسیسات موتورخانه مرکزی به کار می روند.

انواع شیرهای کروی، دروازه ای، پروانه ای، کشویی، سورنی و ... با برند، سایز و جنس متفاوت در تاسیسات موتورخانه مرکزی ساختمان مورد استفاده قرار می گیرند.

پمپ سیرکولاتور در موتورخانه مرکزی

پمپ سیرکولاتور در موتورخانه مرکزی به عنوان یکی از تجهیزات ضرورری موتورخانه مورد استفاده قرار می گیرد. کارایی پمپ ‌های سیرکولاتور برای گردش آب گرم در تأسیسات گرمایشی یا آب سرد در تأسیسات سرمایشی و تهویه مطبوع ساختمان استفاده می شود.

همزمان با تأمین آبگرم در دیگ حرارت مرکزی و تولید آب سرد در سیستم تهویه مطبوع و چیلر ساختمان، این پمپ سیرکولاتور خطی یا زمینی است که برای ایجاد گرمایش یا سرمایش در رادیاتورها، فن کویل ها و هواسازها، آب گرم یا سرد را از موتورخانه به لوله‌ها منتقل دهد.

توضیح: چیلر های آب خنک نیز از جمله تجهیزات تاسیساتی مهمی هستند که در موتورخانه برخی از ساختمانها یا پروژه ها نصب شده و مورد بهره برداری قرار می گیرند. اما در این مطلب که مخصوص سیستم های حرارت مرکزی در موتورخانه است به انواع چیلر های برودتی در موتورخانه اشاره نمی کنیم و انواع چیلر ها را در بخش تجهیزات تهویه مطبوع بصورت کامل و مفصل مورد بررسی قرار می دهیم.
