دریچه های سقفی گرد شطرنجی شاهرخی
- کاربری
دریچه های سقفی گرد شطرنجی دمپردار و بدون دمپر شاهرخی جهت کاربریهای مناسب در صنعت تهویه مطبوع در مکانهایی که سقفی بلند یا کانالی روکار نیاز باشد طراحی شده اند. اصولاً زمانی که مقدار زیادی جریان هوا با فشار کم مورد نظر است از این نوع دریچه هوای سقفی استفاده می شود.
نمای جالب این دریچه آنها را برای کاربری های دیگر معماری و تزئینات مناسب کرده است. - توضیحات
پره های تنظیم هوای موازی این نوع دریچه ها بمنظور کنترل مقدار جریان هوا بصورتهای افقی و عمودی قرار گرفته اند. این دریچه ها یک شبکه آلومینیومی هستند که در سه نوع به صورت مشبک (شانه تخم مرغی) ساخته می شوند. - پره ها و قاب

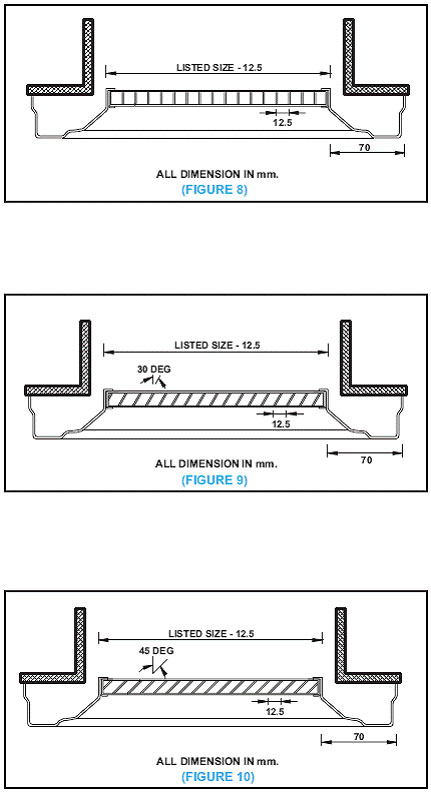

همانطور که در (شکل های 9،8و10) نشان داده شده است این امکان وجود دارد که پره های افقی در سه زاویه صفر، 30 و 45 درجه بین پره های عمودی ثابت شوند.
-
مواد و رنگ
قابها از پروفیل آلومینیوم کششی به ضخامت 1/5 میلیمتر با روکش آنادایز شده آلومینیوم با کیفیت مناسب تهیه می شوند. پره ها از ورق آلومینیوم به ضخامت 0/8 میلیمتر می باشند.
این امکان وجود دارد که رنگ آمیزی نهایی به روش پاشش رنگ مایع یا پودری (الکترواستاتیک) با استفاده از پلی استر سفید یا هر رنگ دیگری با شماره رال مشخص با توجه به نیاز انجام شود. -

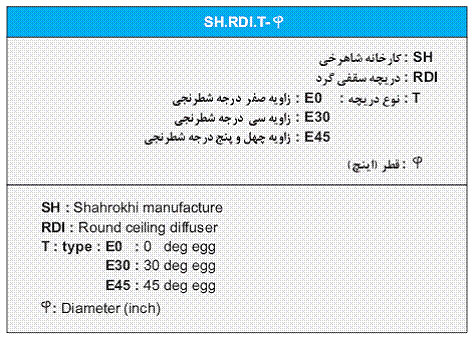

کد سفارش
دریچه های سقفی گرد شطرنجی ثابت دمپردار و بدون دمپر شاهرخی با کد سفارش زیر مشخص می شوند.
| مدل | سایز (inch*inch) |
flow rate c.f.m |
neck vel f.p.m |
in.w.g | N.C | قیمت (ریال) |
| SH.SDI.T 6*6 in | "6*"6 [0.25] |
50 | 200 | 0.010 | 18> | --- |
| 75 | 300 | 0.026 | 18> | |||
| SH.SDI.T 9*9 in | "9*"9 [0.56] |
100 | 179 | 0.007 | 18> | --- |
| 150 | 268 | 0.021 | 18 | |||
| SH.SDI.T12*12 in | "12*"12 [1.00] |
200 | 200 | 0.010 | 18> | --- |
| 300 | 300 | 0.026 | 20 | |||
| SH.SDI.T 15*15 in | "15*"15 [1.56] |
400 | 256 | 0.019 | 19 | --- |
| 525 | 337 | 0.033 | 25 | |||
| SH.SDI.T 18*18 in | "18*"18 [2.25] |
500 | 222 | 0.014 | 18> | --- |
| 700 | 311 | 0.028 | 25 | |||
| SH.SDI.T 21*21 in | "21*"21 [3.06] |
700 | 229 | 0.015 | 21 | --- |
| 950 | 310 | 0.028 | 26 | |||
| SH.SDI.T 24*24 in | "24*"24 [4.00] |
900 | 225 | 0.014 | 21 | --- |
| 1250 | 313 | 0.029 | 26 |
