چیلر تراکمی هوایی

چیلر تراکمی هوا خنک (چیلر هوایی) مهم‌ترین بخش سیستم‌های تهویه مطبوع مرکزی بوده که دارای انواع و ظرفیت‌های مختلفی است. برای کسب اطلاعات جامع در مورد انواع، اجزاء، برآورد ظرفیت، مشخصات فنی و الزامات انتخاب و سفارش خرید چیلر هواخنک، در ادامه مطلب همراه ما باشید.

راهنمای بررسی و انتخاب انواع چیلر تراکمی هوا خنک

چیلر تراکمی هواخنک جهت تأمین آب سرد در سیستم های تهویه مطبوع با دمای 7 تا 12 درجه سلسیوس یا در سیستم تبرید صنعتی توسط سیکل تبرید تراکمی مورد استفاده قرار می‌گیرد. چیلر های تراکمی هوا خنک بعنوان قلب تپنده سیستم سرمایش ساختمان ها در مناطقی که بدلیل رطوبت نسبی زیاد هوا (RH)، امکان استفاده از برج خنک کننده آبی و نتیجتاً چیلر تراکمی آب خنک وجود نداشته باشد مورد استفاده قرار می گیرند. مکانیزم عملکرد چیلرهای تراکمی هوایی (هواخنک) که معمولاً در فضاهای باز (مانند پشت بام ساختمان ها) نصب می شود همانند چیلر های تراکمی آب خنک بر مبنای سیکل تبرید تراکمی می‌باشد.
علت اصلی نصب چیلرهای تراکمی هوا خنک در فضای باز بدلیل امکان تبادل حرارت کندانسور هوایی چیلر (هواخنک) با هوای آزاد است.

چیلر تراکمی هواخنک

اجزای اصلی چیلر تراکمی هوایی

اجزا و قطعات اصلی تشکیل دهنده هر چیلر هوا خنک عبارتند از:

  1. کمپرسور
  2. کندانسور
  3. اواپراتور
  4. شیر انبساط

نحوه کارکرد و نقش هر یک از این اجزا در چیلر هوایی در ادامه مطلب به طور کامل شرح داده شده‌اند.

نحوه محسبه و انتخاب ظرفیت مناسب چیلر هوا خنک

در هنگام انتخاب انواع چیلر تراکمی هوا خنک به اختلاف ظرفیت نامی (Nominal) و ظرفیت واقعی (Actual) چیلر خصوصا با توجه به دمای طرح خارج تابستان در منطقه بهره برداری از چیلر دقت نموده و همچنین توجه داشته باشیدکه از جمله عوامل تعیین کننده درعملکرد ظرفیت واقعی چیلر تراکمی هوایی می توان به موضوع مهم کافی بودن سطوح تبادل حرارتی در کندانسور و اواپراتور چیلر جهت درستی ظرفیت چیلر مورد نظر ( طول، قطر و تعداد تیوب های مورد استفاده درکندانسور و اواپراتور ) چیلر های هوایی اشاره نمود و توجه داشته باشید که قیمت چیلرهای هوایی (همراه با کندانسور هوایی، گاز مبرد، روغن و ...) نسبت به چیلرهای آبی با ظرفیت مشابه گرانتر است.

بطور کلی کارشناسان تاسیسات برای محاسبه ظرفیت چیلر هوایی (هواخنک) مورد نیاز هر پروژه که بر مبنای محاسبه دقیق ظرفیت بار برودتی کل انجام می گردد، علاوه بر محاسبه پارامترهایی مانند شرایط جغرافیایی(Ambient Temperatur) و دمای طرح خارج تابستان، ارتفاع از سطح دریا، رطوبت نسبی هوا، نوع کاربری ساختمان (دمای طرح داخل)، نوع مصالح به کار رفته و طراحی نمای ساختمان، جهت قرارگیری ساختمان نسبت به زاویه تابش خورشید، تعداد طبقات و سطح زیر بنای ساختمان، تعداد نفرات و تجهیزات کوچک و بزرگ الکتریکی داخل ساختمان و ... ، به حجم آب سرد مورد نیاز و ضرایب اطمینان کافی در عملکرد چیلر توجه می نمایند.

اما چنانچه مایل به استفاده از امکان محاسبه سر انگشتی (فاز 1) چیلر هوایی مورد نیاز ساختمان های مسکونی و اداری در شرایط آب و هوایی مانند شهرهای تهران، اصفهان، شیراز، مشهد، سمنان، شاهرود، کرج، کرمانشاه، اراک، سلیمانیه، کرکوک، موصل، اربیل، حلب، دمشق، بیروت، کابل و... باشید، می توانید به ازاء هر 30 متر مربع از زیر بنای مفید ساختمان بطور تقریبی ظرفیت 1 تن تبرید را در نظر بگیرید.

در شرایط آب و هوایی گرم و مرطوب (شرجی) مانند شهرهای اهواز، آبادان، ماهشهر، بندرعباس، کیش، چابهار، بصره، کراچی، دُبی، شارجه، مسقط، ابوظبی، جدّه، صنعا، دوحه و... حدود 20 تا 30% بر اساس محاسبات و نظر کارشناس تأسیسات پروژه و نرم افزارهای محاسباتی HVAC به ظرفیت سرمایش چیلر هوا خنک اضافه می‌گردد.

همچنین قبل از تعیین ظرفیت نهایی، انتخاب و خرید انواع چیلر تراکمی هوا خنک هوایی مورد نیاز پروژه، جهت کنترل نهایی محاسبات و برآور های صحیح بار برودتی و انتخاب ظرفیت صحیح چیلر هوا خنک مورد نیاز پروژه می‌توانید با بخش طراحی و مهندسی تجهیزات تهویه مطبوع در مجموعه مادر تخصصی دماتجهیز تماس حاصل فرمایید. کارشناسان ما همواره آماده پاسخگویی شایسته به شما سروران گرامی می‌باشند.

چیلر تراکمی هوایی

سیکل تبرید در چیلر تراکمی هوا خنک

گاز مبرد توسط کمپرسورهای چیلر تراکمی هوا خنک فشرده می گردد. گاز متراکم شده با فشار و دمای بالا وارد کندانسور شده و توسط هوای محیط خنک شده (با دمیدن اجباری فن) و در انتهای کندانسور به صورت مایع در می آید و این مایع مبرد با عبور از شیر انبساط (Expansion Valve) یا لوله موئین که کار آن کاهش ناگهانی فشار مایع می باشد در دمایی پائین قرار می گیرد تا بتواند پس از ورود به کویل اواپراتور گرمای آب داخل اواپراتور را جذب نماید.

مایع مبرّد با جذب گرما از آب درون اواپراتور تبخیر می شود در نتیجه آب سیستم تبرید درون اواپراتور سرد می گردد و سپس توسط سیستم پمپ های سیرکولاتور به فن کویل ها و هواساز ها جهت ایجاد هوای خنک در محل مورد نظر منتقل می شود. پس از این فرآیند مجددا با مکش کمپرسور گاز ناشی از تبخیر مبرّد در اواپراتور، به سمت کمپرسور حرکت نموده و این سیکل مجدد ادامه می یابد.

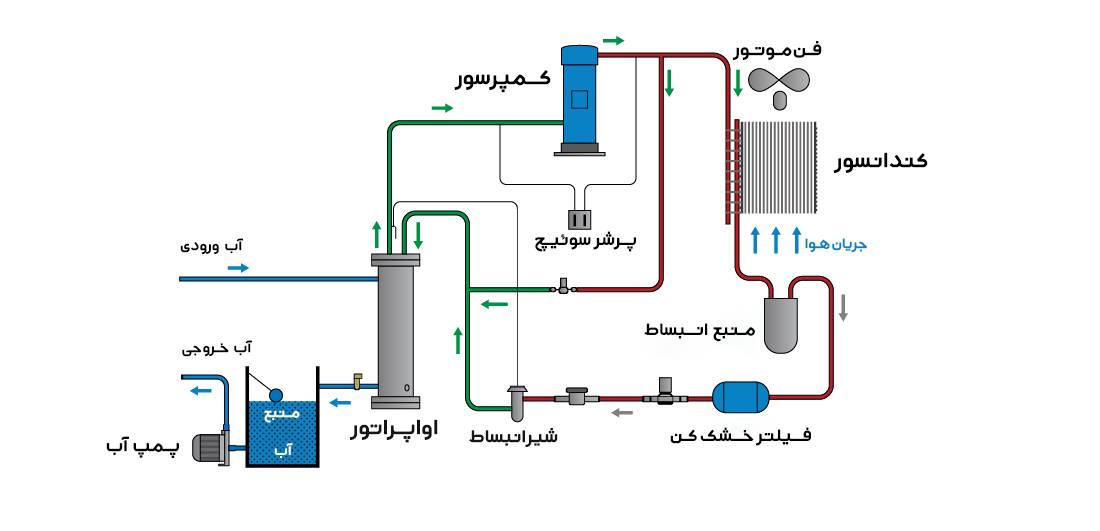

نحوه عملکرد چیلر هوایی

اطلاعات فنی در مدار چیلر تراکمی هوایی

دمای کارکرد چیلر در سیستم های تهویه مطبوع عبارتست از دمای آب چیلد خروجی از اواپراتور چیلر که نباید از دمای 7 درجه سلسیوس پائین تر باشد.

ضمنا دمای آب برگشتی به اواپراتور در زمان اوج بار سیستم باید حدوداً 5 درجه گرمتر از دمای آب خروجی از اواپراتور باشد (همچنین توجه به این نکته بسیار حائز اهمیت است که معمولاً دمای تنظیمی ترموستات آنتی فریز 4 درجه سلسیوس در نظر گرفته می شود)
عملکرد ترموستات چند مرحله ای اواپراتور چیلر: استفاده از ترموستات 3 یا 4 مرحله ای بر اساس نوع چیلر، تعداد کمپرسورها، تعداد مدارهای چیلر هوایی (هواخنک) و یا حتی سیستم Unloader که روی قسمت آب خروجی از اواپراتور نصب می گردد می تواند با توجه به دماهای تنظیمی روی ترموستات تدریجی، عملکرد سیستم چیلر را کنترل نماید.
نصب سیستم unloader در کمپرسور چیلر تراکمی هوا خنک می تواند در هنگام کاهش بار برودتی موجب صرفه جویی و کاهش مصرف برق گردد. کنترل ظرفیت یا همان مکانیزم بی‌بار کننده (Unloader)، به منظور کاهش بار در حین راه‌اندازی و کنترل ظرفیت در حین کاربری به صورت کاملاً متناسب با میزان تبرید مورد نیاز استفاده می‌شود که این امر سبب بالا رفتن عمر دستگاه و راندمان آن نسبت به سایر سیستم‌ها شده و هزینه انرژی، تعمیر و نگهداری را کاهش چشمگیری می‌دهد. بی‌بار کردن کمپرسور متناسب با کاهش بار سیستم نه تنها سبب کاهش توان ورودی به کمپرسور می‌گردد، بلکه تنش‌های وارده به موتور و کمپرسور را که در اثر تعداد دفعات روشن و خاموش شدن به وجود می‌آید، نیز کاهش می‌دهد.

چهار نکته فنی در خصوص چیلر تراکمی هوا خنک

انواع کمپرسور در چیلر تراکمی هوایی

هنگام انتخاب و خرید چیلر تراکمی هوایی یا چیلر هوایی ( علاوه بر توجه به نوع کمپرسور (اسکرو -اسکرال - رفت و برگشتی و ... ) به تعداد، ظرفیت و برند کمپرسور چیلر که از اصلی ترین قطعات چیلر ها می باشد توجه نمائید.
مکانیزم فشرده سازی گاز مبرد در كمپرسورهايي كه در چيلر هاي تراكمي بكار برده مي‌شوند، متفاوت است. این كمپرسورها به پنج گروه زیر تقسيم مي‌گردند:

  • كمپرسورهاي رفت و برگشتي يا پيستوني (Reciprocating)

کمپرسور روتاری

  • كمپرسورهاي پيچشی (Screw)

کمپرسور اسکرو

  • كمپرسورهاي حلزوني (Scroll)

کمپرسور اسکرال

  • كمپرسورهاي چرخشي (Rotary)

کمپرسور روتاری

  • كمپرسورهاي سانتريفيوژ

کمپرسور سانترفیوژ

اصول كاركرد چهار كمپرسور اول (جابجايي مثبت) با كمپرسورهاي سانتريفیوژ (ديناميكي) تفاوت قابل ملاحظه‌اي دارند. در كمپرسورهاي جابجايي مثبت، حجم معيني از گاز توسط پيستون، مارپيچ، حلزون و يا چرخش دائماً كم مي‌شود. و با كاهش حجم گاز، فشار بخار افزايش می یابد. در حالي كه در كمپرسورهاي سانتريفيوژ، گاز مبرّد به دليل شتاب گرفتن توسط پروانه دوار متراكم شده و با كاهش سرعت در يك ديفيوزر، فشار آن افزايش مي‌يابد. كمپرسورهاي سانتريفيوژ در ظرفيت‌هاي بسيار بالا كاربرد دارند.

از نظر نحوه ارتباط محفظه كمپرسور و موتور الكتريكي نيز كمپرسورها به سه دسته زیر تقسيم مي‌گردند:

  • كمپرسور هاي بسته (Hermetic)
  • كمپرسورهاي نيمه بسته (Semi Hermetic)
  • كمپرسورهاي باز (Open Type)

در كمپرسورهاي بسته موتور الكتريكي و محفظه كمپرسور در يك پوسته نصب شده‌اند و در صورت خرابي، كمپرسور و يا الكتروموتور قابل تعمير نمي‌باشند لذا این نوع کمپرسورها در ظرفيت‌هاي كوچك ساخته مي‌شوند. در كمپرسورهاي نيمه بسته موتور و الكتروموتور در يك پوسته دو قسمتي قرار دارند. به ‌عبارت ديگر قسمت موتور و كمپرسور كاملاً مشخص مي‌باشد ظرفيت اينگونه كمپرسورها معمولاً متوسط بوده و از ظرفيت كمپرسورهاي بسته بيشتر مي‌باشد. در كمپرسورهاي باز محفظه كمپرسور و الكتروموتور جدا از يكديگر مي‌باشند و توسط كوپلينگ به يكديگر متصل مي‌گردند. اين كمپرسورها در ظرفيت‌هاي بالا ساخته می شوند.

 دمـاتجهیــز؛ بهترین قیمت ها و برند های تجهیزات تأسیسات ساختمان

خرید چیلر تراکمی هوا خنک

در بحث خرید چیلر تراکمی هوایی (هواخنک) پیش از آنکه در مورد قیمت انواع چیلر و تجهیزات مکمل آن مانند فن کویل بصورت اختصاصی صحبت کنیم، باید اطلاعات حداقلی در مورد نکاتی از جمله: شرایط اقلیمی و آب و هوایی محل نصب ، میزان سرما ، حداکثر جریان آب سرد، حداکثر فشار آب مورد نیاز و ... داشته باشیم.

در سایت مجموعه تخصصی دماتجهیز، اطلاعات فنی ده ها مدل از انواع چیلرهای تراکمی هوا خنک، از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

بهترین قیمت چیلر تراکمی هوا خنک

عوامل موثر مختلفی در خصوص هزینه خرید و نصب چیلر تراکمی هوا خنک وجود دارد که مهمترین آنها نوع ظرفیت و مشخصات فنی ، نوع و برند تجهیزات چیلر انتخابی می باشد. همچنین هزینه نصب چیلر با توجه به ظرفیت، شرایط خاص هر پروژه و دستمزد نیروی متخصص متفاوت است.لازم به ذکر است کلیه چیلرهای ارائه شده در سایت مجموعه تخصصی دماتجهیز دارای شناسه کالا و قیمت مناسب بوده و تخفیف‌های مورد نظر مصرف کنندگان در این قیمت‌ها لحاظ گردیده است.

کندانسور در چیلر تراکمی هوا خنک

کندانسور یک مبدل حرارتی است که اجازه می دهد گرما از مبرد به هوا منتقل شود. کندانسور انواع چیلر تراکمی هوا خنک با هوا خنک می شوند. کندانسورهای هوا خنک از لوله های مسی (برای جریان مایع مبرد) و فین های آلومینیومی (جهت عبور هوا به منظور انتقال حرارت) تشکیل شده اند.

جدول مقایسه نحوه عملکرد کندانسور هوا خنک و آب خنک

کندانسور هوا خنککندانسور آب خنک
مصرف برق بیشتر مصرف برق کمتر
عدم نیاز به مصرف آب مصرف آب زیاد
مناسب در اکثر شرایط اقلیمی و آب و هوایی محدودیت در شرایط اقلیمی کمتر (گرم و خشک)
قیمت اولیه بالاتر قیمت اولیه کمتر
عدم نیاز به پمپ های آب نیاز به پمپ‌های سیرکولاسیون آب برج خنک‌کننده
دارای ضریب عملکرد کمتر  ضریب عملکرد بیشتر (COP بالاتر)
نصب دستگاه در فضای باز نصب دستگاه در موتورخانه مرکزی
شرایط نگهداری ساده‌
(عدم نیاز به اسید شویی و رسوب گیری)
شرایط نگهداری پیچیده‌
(نیاز به رسوب گیری و اسید شویی)
ابعاد بزرگتر ابعاد کوچکتر

به طور كلي كندانسورها بر سه نوع مي‌باشند:

  • خنك شونده‌ با هوا
  • خنك شونده با آب (كندانسورهاي دو لوله‌اي، پوسته و كويل، پوسته و لوله)
  • كندانسور تبخيري

كندانسورهاي هوايي از هوا به عنوان عامل خنک کننده و تقطير مبرد استفاده مي‌شود. در كندانسورهاي تبخيري، هم هوا و هم آب مورد استفاده قرار مي‌گيرد. گرچه در كندانسورهاي تبخيري، دماي هواي عبوري مقداري افزايش مي‌يابد اما تقطير مبرد عمدتاً از تبخير آب پاشيده شده بر روي كندانسور ناشي مي‌شود و وظيفه هوا افزايش شدت تبخير با رفع بخار آب حاصل تبخير مي‌باشد. که در چیلرهای تراکمی هوا خنک عمدتاً از نوع اول استفاده می شود. جريان هوا در كندانسور هاي هوايي ممكن است به دو صورت زير انجام شود:

  • طبيعي و بدون استفاده از فن هوادهی مانند يخچال ها و فريزرهاي خانگي
  • جريان هوا به وسيله فن يا هوادهی (جریان اجباری هوا)

    کندانسور چیلر تراکمی هوایی

شیر انبساط در سیکل تبرید چیلر تراکمی هوا خنک

شیر انبساط  در انواع چیلر تراکمی هوا خنک با ایجاد افت ناگهانی فشار در مسیر مبرّد عبوری به اواپراتور باعث تبدیل مبرّد از مایع گرم به مایع مبرّد سرد می شود. شیر انبساط چیلر بر اساس طراحی آن می تواند از نوع مکانیکی یا ترموستاتیک و الکترونیکی باشد. شیر انبساط الکترونیکی در چیلرهایی با ظرفیت های بالا و جهت مدیریت و کنترل بهتر و دقیق‌تر دمای آب خروجی از چیلر استفاده می‌شود.

شیر انبساط در سیکل تبرید چیلر هوایی

انواع اواپراتور در چیلر تراکمی هوا خنک

اواپراتور در سیستم های تبرید نوعی مبدل حرارتی است که گرما را از آب در گردش سیستم تهویه مطبوع گرفته و به مایع مبرّد منتقل می‌کند. عملکرد اواپراتور در چیلرهای تراکمی هوا خنک به این صورت است که گاز سرد پس از عبور از شیر انبساط، گرمای آب درون اواپراتور که از فن کویل ها یا هواساز ساختمان وارد دستگاه می شود را جذب می کند. اواپراتورها از نظر ساختمان به 3 دسته تقسيم مي‌شوند:

  • اواپراتور پوسته و لوله‌: در این نوع اواپراتورها دسته ای از لوله های افقی موازی درون یک پوسته فولادی بسیار مستحکم تعبیه شده‌اند که معمولاً سیال مایع (مبرّد) در داخل لوله ها و آب در گردش سیستم تهویه مطبوع یا سیکل صنعتی از پیرامون لوله (در داخل پوسته) حرکن می‌کند. با تبادل حرارت بین سیال مایع درون لوله ها و آب درون پوسته، دمای آب کاهش یافته و خنک می‌شود و از طرفی سیال مایع با جذب گرما از آب تغییر فاز داده و به گاز تبدیل می‌گردد.
  • اواپراتور صفحه‌ای: این نوع اواپراتورها متشکل از صفحات فلزی می‌باشند که در کنار هم قرار گرفته و دو سیال بدون تماس فیزیکی با یکدیگر از فاصله ایجاد شده بین این صفحات که نسبت به یکدیگر کاملاً آب بند می‌باشند عبور کرده و با یکدیگر در تبادل حرارتی قرار می‌گیرند. از این اواپراتورها در کاربردها و شرایط خاص استفاده می‌شود.
  • اواپراتور فن دار یا DX: در این نوع اواپراتورها مبرّد از درون لوله های پر پیچ و خم عبور کرده و از اطراف لوله ها، هوا توسط فن جریان می‌یابد و لذا به همین علت به آن اواپراتور هوایی فن دار گفته می‌شود؛ سیال درون لوله با گرفتن گرما از هوای عبوری از روی لوله ها حجم هوا را خنک کرده و به سمت محل مورد نظر هدایت می‌نماید.

اواپراتور چیلر تراکمی هوایی

سفارش ساخت و گارانتی خرید چیلر هوایی یا چیلر تراکمی هوایی

  • در گروه چیلرهای تراکمی هوا خنک مجموعه تخصصی دماتجهیز، اطلاعات ده‌ها مدل از انواع چیلرهای تراکمی هوا خنک از برندهای مختلف با گارانتی اصلی جهت بررسی و خرید شما کارشناسان و کارفرمایان گرامی ارائه گردیده است.
  • همچنین با توجه به اینکه مجموعه دماتجهیز ارائه دهنده انواع چیلر تراکمی هوا خنک در منطقه خاورمیانه است، چنانچه برای هریک از کشورهای منطقه نیاز به Air Cooled Chiller دارید، میتوانید سفارش خرید خود را با اطمینان خاطر، گارانتی محصول و قیمت مناسب به کارشناسان فروش در دماتجهیز بسپارید.

سفارش از شما، پیگیری از ما

(دماتجهیز از سال 1383 فعالیت خود را آغاز نموده و دارای نماد اعتماد الکترونیکی می باشد.)

1Ton of Ref.=12000 B.T.U. = 3.516 Kw
1Gal. (am.)= 3.785 Lit
1K.Cal = 4 B.T.U
C = 1.8 ˚F
˚F= 9/5 ˚C + 32
Kw X 860 = K.Cal
