دیگ چدنی سوپر 500 شوفاژکار 5 پره
- قدرت گرمادهی (خروجی) : 124000 kcal/hr
- قدرت گرمادهی (ورودی) : 139000 kcal/hr
- ابعاد دیگ (1043 ، 750 ، 880) : mm
- تعداد پره: 5
- فشار کاری : 4 bar
راهنمای انتخاب و خرید دیگ چدنی پلاس 500 شوفاژکار 5 پره
دیگ چدنی پلاس 500 شوفاژکار 5 پره انتخاب مطمئنی جهت تولید آبگرم گرمایشی و آبگرم گرم بهداشتی میباشد. این دیگها با تمامی سیستمهای مدیریت انرژی (BMS) کاملاً سازگار است.
دیگهای سوپر 500 فضای کمی در موتورخانه اشغال میکند و از طریق منابع تک کویل و دو جداره با منابع دوکویله میتوان سیکل را با یک کلکتور خورشیدی به راحتی کوپل (همبندی) نمود. به دلیل شکل محفظه احتراق و پاسهای دود، این دیگ با تمامی مشعلها با ظرفیت حرارتی مناسب سازگاری دارد.
ویژگی های دیگ چدنی سوپر 500 شوفاژکار 5 پره
- انواع دیگ چدنی بویلر به صورت پرهای (5 تا 9 پره) تولید میشوند و دیگهای چدنی سوپر 500 علاوه بر گاز شهری می توانند با سوخت گازوئیل نیز کار کنند.
- برای مشاهده اطلاعات بیشتر جهت خرید دیگ چدنی شوفاژکار مدل سوپر 500 روی مشخصات فنی در همین صفحه کلیک فرمائید.
- حداکثر فشار کار در دیگ چدنی شوفاژکار مدل سوپر500، برابر 4 بار و حداکثر دمای کار در این دیگها 90 درجه سانتیگراد می باشد.
- دیگ چدنی شوفاژکار مدل سوپر 500 دارای استانداردهای اجباری 4472 و 4473، گواهی استاندارد CE اروپا، گواهینامه مدیریت کیفیت ISO 9001:2008 از کمپانی SGS سوئیس می باشد.
- دیگهای سوپر 500 راه حل مناسبی جهت گرمایش فضاها و آب گرم مصرفی در ساختمانها ارائه میدهد و در صورت نصب چند دستگاه دیگ چدنی شوفاژکار مدل بویلر سوپر 500 می توان متراژ مورد بهره برداری را افزایش داد.
- بدیهی است که نصب چند دستگاه دیگ سوپر 500 میتواند متراژ مورد بهره برداری را افزایش دهد. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی بوده و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف مینماید.
- کارکرد این دیگ به مدت 10 سال گارانتی میگردد و این ضمانت درصورت نصب صحیح و بی قید و شرط بوده و پرههای صدمه دیده تعویض میگردد.
- دیگهای چدنی شوفاژکار مدل سوپر500 از جنس آلیاژ چدن آتش خوار تولید می گردند و در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار بر سطح و همچنین عوامل محیطی مانند رطوبت هوا و میعانات حاصل از احتراق، مقاوم هستند.
- دیگهای چدنی شوفاژ کار مدل سوپر 500 راندمان انتقال حرارتی بالایی دارند چرا که بدنه این دیگها با ضخامت 5 میلی متر چدن توسط فینهای برجسته پوشیده شده است که این امر موجب افزایش مقاومت مکانیکی دیگ و همچنین افزایش سطح حرارتی و نهایتا افزایش راندمان انتقال حرارت در دیگ می گردد، فشار کاری دیگ برای استفاده در موتورخانه معادل 4 اتمسفر است که جوابگوی ارتفاع آب تا 13 طبقه است.
مزایای دیگهای آبگرم چدنی پره ای نسبت به دیگهای فولادی یکپارچه
- قیمت و گارانتی مناسبتر دیگهای چدنی نسبت به دیگهای فولادی دارای استاندارد
- ابعاد کوچکتر دیگ چدنی و حمل و نقل آسان به دلیل امکان جدا شدن پرههای دیگ از یکدیگر
- امکان تعویض پره آسیب دیده دیگ چدنی و تعمیر راحت دیگ نسبت به دیگهای یکپارچه فولادی
محاسبه ظرفیت و نصب دیگ شوفاژکار چدنی سوپر 500
- مهمترین نکته در استفاده از دیگهای چدنی عبارتست از محدودیت فشار کار و نیاز به آب بندی بوشن بین پرههای دیگ چدنی پس از نصب.
- ابعاد و قيمت ارائه شده برای ديگ شوفاژکار فوق با روپوش در نظر گرفته شده است.
- برای محاسبه تقریبی توان گرمایشی دیگ چدنی مورد نیاز، متراژ زیربنای مفید ساختمان را در عدد 150 الی 200(کیلو کالری) ضرب نمائید و توان گرمایشی مورد نیاز برای ساختمان را بر حسب کیلو کالری در ساعت را بدست آورید.
حداقل تجهیزات مورد نیاز یک موتورخانه ساده
- مشعل (نوع سوخت؟)
- آگوستات مستغرق دیگ
- منبع آبگرم (کویلی یا دوجداره؟)
- فلنج یک اینچ پمپ برگشت آبگرم
- ترمومتر مانومتر (نصب روی دیگ)
- تابلو برق موتورخانه (حداقل 5 کیلده)
- منبع انبساط (گالوانیزه یا آلومینیومی؟)
- پمپ برگشت آبگرم (معمولا پمپ خطی "1 )
- فلوتر منبع انبساط ( با توپی فلزی یا پلاستیکی؟)
- شیراطمینان دما و فشار "1 (نصب روی منبع آبگرم)
- آگوستات جداری (فرمان عملکرد به پمپ سیرکولاتور)
- دیگ حرارت مرکزی موتورخانه (دیگ چدنی یا دیگ فولادی؟)
- شلنگ و فیلتر گاز مشعل با سایز صحیح (یا نازل و فیلتر گازوئیل برای مشعل گازوئیل سوز)
- پمپ سیرکولاتور خطی ( معمولا 2 اینچ HV یا 2 اینچ AA یا 2 اینچ A6 یا 2 اینچ A7 یا ... براساس متراژ زیربنا)
گارانتی دیگ چدنی سوپر 500 شوفاژکار 5 پره
دیگ چدنی سوپر 500 شوفاژکار 5 پره مانند دیگر محصولات شرکت شوفاژکار علاوه بر گارانتی 10 ساله از پشتیبانی فنی و خدمات پس از فروش گسترده این شرکت، در سراسر کشور برخوردار می باشد.
در سایت مرجع و فروشگاهی دماتجهیز، اطلاعات فنی و قیمت تضمین شده انواع دیگ چدنی، با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
| مدل | F-305 | |
|
تعداد پره |
5 | |
|
قدرت گرمادهی(خروجی) |
KW |
144 |
|
kcal/hr |
124000 | |
| btu/hr | ||
|
قدرت گرمادهی(ورودی) |
KW |
162 |
|
kcal/hr |
139000 | |
| btu/hr | ||
|
حجم آب گیری دیگ (lit) |
76 | |
|
حجم محفظه احتراق(m3) |
0.0663 | |
|
سایز اتصالات ورود و خروج دیگ (" DN) |
1/2 2 | |

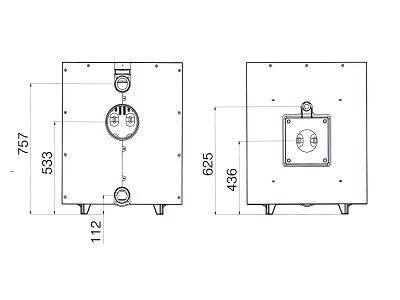

| ابعاد دیگ (mm) | طول | 1043 |
| عرض | 750 | |
|
ارتفاع |
880 | |
|
وزن دیگ (kg) |
540 | |
|
حداکثر دمای کاری مجاز (Cº) |
90 | |
|
حداکثر فشار کاری مجاز (bar) |
4 | |
| قطر دهانه مشعلگیر(mm) | 127 | |
| قطر دهانه دودکش دیگ (mm) | 208 | |
|
نوع سوخت مصرفی |
گاز طبیعی - گازوییل | |
| کشور سازنده | ایران | |
