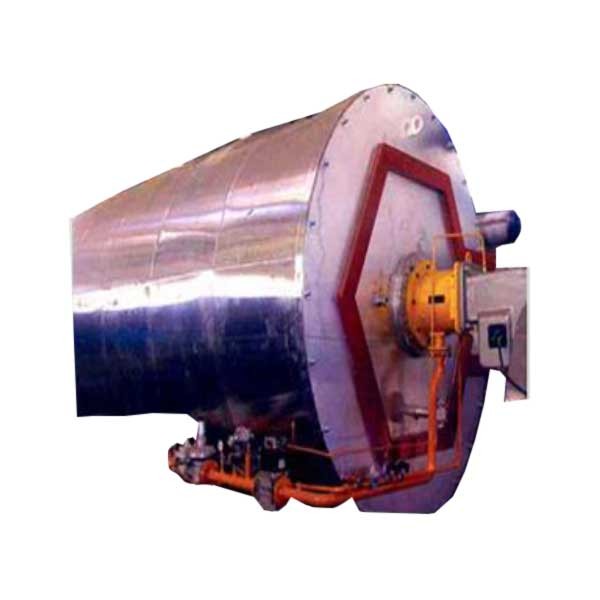

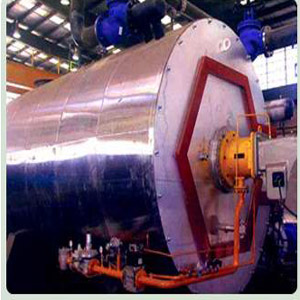

دیگ سوپراکتیو آبگرم فولادی سه پاس درای بک با فشار کار 6 بار
راهنمای انتخاب و خرید دیگ سوپراکتیو آبگرم فولادی سه پاس درای بک با فشار کار 6 بار
فشار کار دیگ های آبگرم فولادی سوپراکتیو فوق معادل 6 Bar و محفظه احتراق آنها بصورت 3 پاس بوده و بر اساس سفارش خریدار هم به صورت Wet Back و هم به صورت Dry Back تولید می گردند .
شرکت تولیدی و صنعتی سوپراکتیو که یکی از پر سابقه ترین سازنندگان انواع دیگ های آبگرم ، آب داغ و بخار استاندارد کشور می باشد ، فعالیت رسمی خود را از اوایل دهه شصت آغاز نموده و کلیه دیگ های خود را بدون کپی برداری از طرح سازنندگان بین المللی و بر اساس دانش فنی ، محاسبات و طراحی کارشناسان داخلی و طبق استانداردهای معتبر بین المللی ASME و DIN تولید می نماید .
در تولید دیگهای فولادی استاندارد شرکت سوپراکتیو بطورکلی جنس بدنه(shell) ، کوره و شبکه ها از فولادهای آلیاژی مخصوص ساخت مخازن تحت حرارت و فشار مطابقDIN 17 MN4 یا ASME A516/G70و برای جنس لوله ها یا تیوپ ها از لوله های آتش خوار بدون درز DIN ST35.8 استفاده می شود.
کیفیت و شرح تجهیزات جانبی دیگ های فولادی آب گرم نیز به نوبه خود در عملکرد و نیز قیمت تمام شده دیگ حائز اهمیت می باشند که در زمان ارائه پیش فاکتور ، شرح تجهیزات همراه با مشخصات فنی بیشتر و زمان تحویل دیگ به خریدار اعلام می گردد.
شرکت تولیدی و صنعتی سوپراکتیو کلیه دیگ های آب گرم و آب داغ خود را با 2 سال گارانتی از زمان تحویل و 10 سال خدمات پشتیبانی فنی ارائه می نماید.
در دیگ های فولادی آب گرم و آب داغ سوپراکتیو ، دریچه های هدهول ، هندهول و منهول در محل ها و با ابعاد مناسب جهت امکان بازرسی ، سرویس های دوره ای و حتی تعویض احتمالی تیوپ های دیگ ( پس از دوره طولانی بهره برداری ) تعبیه گردیده است .
مزایای دیگ های فولادی آب گرم نسبت به دیگ های چدنی به شرح ذیل است:قبل از نهایی کردن سفارش ساخت یا خرید هریک از انواع دیگ های فولادی آب گرم فوق علاوه بر دقت به ظرفیت و فشار کار دیگ ، با توجه به ابعاد یکپارچه دیگ های فولادی و نیز وزن آنها ، نسبت به موضوع نحوه انتقال دیگ به محل نصب دقت فرمائید.الف ) تحمل فشار کار بالاتر و عدم نیاز به آب بندی دیگ
ب ) امکان ساخت در ظرفیتهای بالاتر
ج ) انتقال حرارت مناسبتر و راندمان حرارتی بالا در دیگ های سه پاس استاندارد،خصوصاً در انواع دیگ های وت بک
هنگام انتخاب مشعل مورد نیاز دیگ لازم است با توجه به نوع سوخت در دسترس پروژه و در نظر گرفتن حدود 20% ظرفیت بالاتر برای انتخاب مشعل اقدام نمایید .
مدل |
فشار کار Bar |
قدرت گرما دهی | ابعاد دیگcm. | وزن دیگ Kg | قطر تقریبی دودکش m.m. | |||
KW | Kcal/hr | طول | عرض | ارتفاع | ||||
Super Active | 6 | 233 | 200,000 | 155 | 125 | 150 | 1086 | 200 |
Super Active | 6 | 291 | 250,000 | 175 | 125 | 150 | 1125 | 200 |
Super Active | 6 | 349 | 300,000 | 190 | 125 | 150 | 1154 | 200 |
Super Active | 6 | 407 | 350,000 | 210 | 125 | 150 | 1253 | 200 |
Super Active | 6 | 465 | 400,000 | 200 | 145 | 172 | 1689 | 250 |
Super Active | 6 | 524 | 450,000 | 205 | 145 | 172 | 1728 | 250 |
Super Active | 6 | 582 | 500,000 | 220 | 145 | 172 | 1790 | 500×250 |
Super Active | 6 | 640 | 550,000 | 225 | 145 | 172 | 1759 | 500×250 |
Super Active | 6 | 698 | 600,000 | 250 | 145 | 172 | 2030 | 500×250 |
Super Active | 6 | 756 | 650,000 | 265 | 145 | 172 | 2161 | 500×250 |
Super Active | 6 | 815 | 700,000 | 270 | 145 | 172 | 2202 | 500×250 |
Super Active | 6 | 873 | 750,000 | 300 | 145 | 172 | 2308 | 500×250 |
Super Active | 6 | 931 | 800,000 | 293 | 160 | 190 | 3032 | 500×400 |
Super Active | 6 | 989 | 850,000 | 293 | 160 | 190 | 3080 | 500×400 |
Super Active | 6 | 1048 | 900,000 | 293 | 160 | 190 | 3124 | 500×400 |
Super Active | 6 | 1164 | 1,000,000 | 325 | 160 | 190 | 3280 | 500×400 |
Super Active | 6 | 1280 | 1,100,000 | 355 | 160 | 190 | 3396 | 500×400 |
Super Active | 6 | 1397 | 1,200,000 | 293 | 180 | 210 | 3710 | 500×400 |
مدل | فشار کار Bar | قدرت گرما دهی | ابعاد دیگcm. | وزن دیگ Kg | قطر تقریبی دودکش m.m. | |||
KW | Kcal/hr | طول | عرض | ارتفاع | ||||
Super Active | 6 | 1513 | 1,300,000 | 293 | 180 | 210 | 3940 | 500×400 |
Super Active | 6 | 1630 | 1,400,000 | 293 | 180 | 210 | 4140 | 600×400 |
Super Active | 6 | 1746 | 1,500,000 | 330 | 180 | 210 | 4363 | 600×400 |
Super Active | 6 | 1862 | 1,600,000 | 355 | 180 | 210 | 4524 | 600×400 |
Super Active | 6 | 1979 | 1,700,000 | 375 | 180 | 210 | 4663 | 600×400 |
Super Active | 6 | 2096 | 1,800,000 | 355 | 200 | 230 | 5869 | 600×400 |
Super Active | 6 | 2212 | 1,900,000 | 370 | 200 | 230 | 5997 | 600×450 |
Super Active | 6 | 2328 | 2,000,000 | 385 | 200 | 230 | 6025 | 600×450 |
Super Active | 6 | 2910 | 2,500,000 | 415 | 220 | 250 | 6830 | 700×450 |
Super Active | 6 | 3492 | 3,000,000 | 415 | 220 | 250 | 7960 | 450×700 |
Super Active | 6 | 4070 | 3,500,000 | 490 | 250 | 285 | 9670 | 450×750 |
Super Active | 6 | 4651 | 4,000,000 | 490 | 250 | 285 | 10420 | 450×750 |
Super Active | 6 | 5232 | 4,500,000 | 530 | 270 | 305 | 11460 | 800×500 |
Super Active | 6 | 5820 | 5,000,000 | 560 | 270 | 270 | 13600 | 800×500 |
