دیگ فولادی سوپراکتیو دو پاس شعله برگشتی نمایش بزرگتر مقایسه

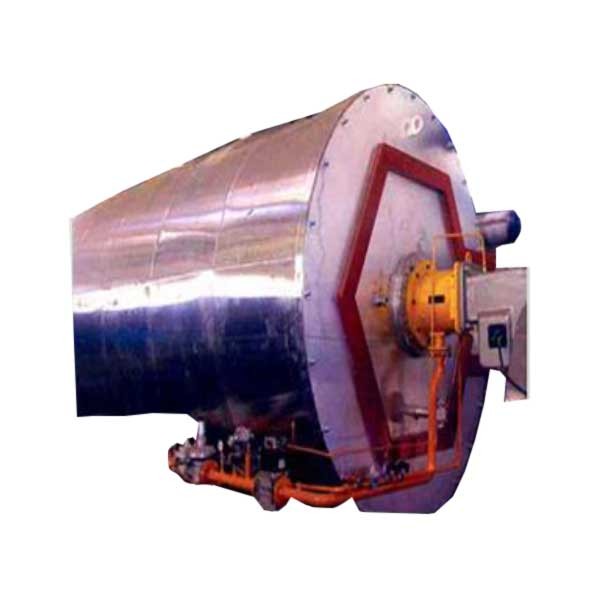

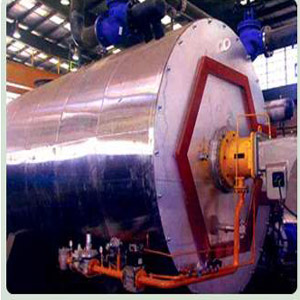

دیگ فولادی سوپراکتیو دو پاس شعله برگشتی با فشار کار 8 بار

سوپراکتیو

ناموجود

محصول مورد نظر شما در حال حاضر ناموجود می باشد. لطفا از طریق منوی سایت از سایر محصولات دیدن فرمایید.

مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است.
با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت

  1.  فشار کار دیگ های آبگرم فولادی سوپراکتیو فوق معادل 8 Bar و محفظه احتراق آنها بصورت 2 پاس شعله برگشتی Wet Back می باشد .
  2. شرکت تولیدی و صنعتی سوپراکتیو که یکی از پر سابقه ترین سازنندگان انواع دیگ های آبگرم ، آب داغ و بخار استاندارد کشور می باشد ، فعالیت رسمی خود را از اوایل دهه شصت آغاز نموده و کلیه دیگ های خود را بدون کپی برداری از طرح سازنندگان بین المللی و بر اساس دانش فنی ، محاسبات و طراحی کارشناسان داخلی و طبق استانداردهای معتبر بین المللی ASME و DIN تولید می نماید .
  3. در تولید دیگهای فولادی استاندارد شرکت سوپراکتیو بطورکلی جنس بدنه(shell) ، کوره و شبکه ها از فولادهای آلیاژی مخصوص ساخت مخازن تحت حرارت و فشار مطابقDIN 17 MN4 یا ASME A516/G70و برای جنس لوله ها یا تیوپها از لوله های آتش خوار بدون درز DIN ST35.8 استفاده می شود.
  4. کیفیت و شرح تجهیزات جانبی دیگ های فولادی آب گرم نیز به نوبه خود در عملکرد و نیز قیمت تمام شده دیگ حائز اهمیت می باشند که در زمان ارائه پیش فاکتور ، شرح تجهیزات همراه با مشخصات فنی بیشتر و زمان تحویل دیگ  به خریدار اعلام می گردد.
  5. شرکت تولیدی و صنعتی سوپراکتیو کلیه دیگ های آب گرم و آب داغ خود را با  2 سال گارانتی از زمان تحویل و 10 سال خدمات پشتیبانی  فنی ارائه می نماید.
  6. در دیگ های فولادی آب گرم و آب داغ سوپراکتیو ، دریچه های هدهول ، هندهول و منهول در محل ها و با ابعاد مناسب جهت امکان بازرسی ، سرویس های دوره ای و حتی تعویض احتمالی تیوپ های دیگ ( پس از دوره طولانی بهره برداری ) تعبیه گردیده است .
  7. مزایای دیگ های فولادی آب گرم نسبت به دیگ های چدنی به شرح ذیل است:قبل از نهایی کردن سفارش ساخت یا خرید هریک از انواع دیگ های فولادی آب گرم سوپراکتیو فوق علاوه بر دقت به ظرفیت و فشار کار دیگ ، با توجه به ابعاد یکپارچه دیگ های فولادی و نیز وزن آنها ، نسبت به موضوع نحوه انتقال دیگ به محل نصب دقت فرمائید.
    • الف ) تحمل فشار کار بالاتر و عدم نیاز به آب بندی دیگ
    • ب ) امکان ساخت در ظرفیتهای بالاتر
    • ج ) انتقال حرارت مناسبتر و راندمان حرارتی بالا در دیگهای سه پاس استاندارد،خصوصاً در انواع دیگ های وت بک
  8. هنگام انتخاب مشعل مورد نیاز دیگ لازم است با توجه به نوع سوخت در دسترس پروژه و در نظر گرفتن حدود 20% ظرفیت بالاتر برای انتخاب مشعل اقدام نمایید .
براساس نوع دو پاس شعله برگشتی
فشار کار 8 بار

نوشتن نقد و نظر

Path: > > > دیگ فولادی سوپراکتیو دو پاس شعله برگشتی با فشار کار 8 بار
مدل فشار کار Bar قدرت گرما دهی ابعاد دیگcm. افت فشار در محفظه احتراق m bar قطر تقریبی دودکش m.m.
KW Kcal/hr طول عرض ارتفاع
HWB-100 8 116 100,000 110 75 90 5.1 100
HWB-125 8 145 125,000 110 80 95 9.4 100
HWB-150 8 175 150,000 110 90 105 12.3 100
HWB-175 8 203 175,000 120 90 112 18.4 130
HWB-200 8 232 200,000 137 90 112 21.3 130
HWB-250 8 291 250,000 147 90 112 25 130
HWB-300 8 349 300,000 155 100 125 42.6 155
HWB-350 8 407 350,000 155 100 125 42.6 155
HWB-400 8 465 400,000 160 115 130 27 155
HWB-450 8 523 450,000 160 115 130 33 155
HWB-500 8 582 500,000 175 115 140 40 155
HWB-600 8 698 600,000 195 127 152 35 155
HWB-700 8 814 700,000 215 127 152 38 200
HWB-800 8 930 800,000 215 135 160 46 200
HWB-900 8 1047 900,000 240 140 165 54 200
HWB-1000 8 1163 1,000,000 255 140 165 58 200
