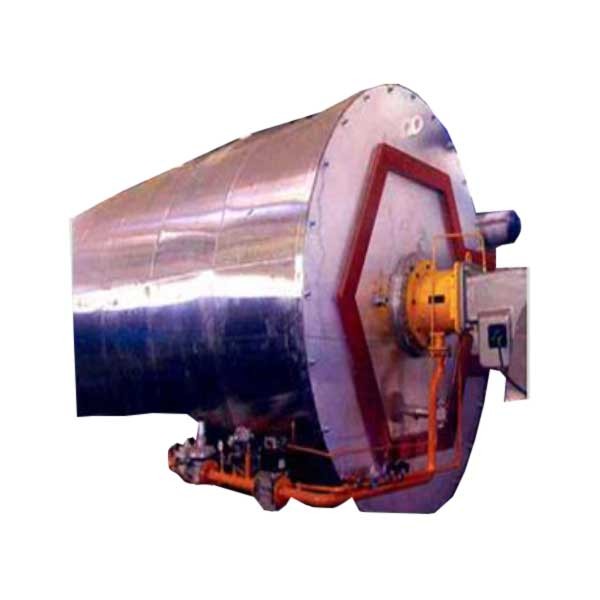

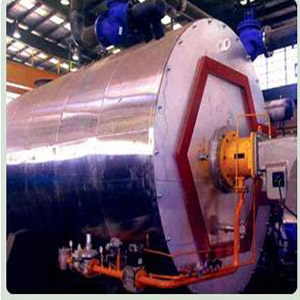

دیگ سوپراکتیو آب گرم فولادی دو پاس شعله برگشتی با فشار کار 4 بار
راهنمای انتخاب و خرید دیگ سوپراکتیو آب گرم فولادی دو پاس شعله برگشتی با فشار کار 4 بار
فشار کار دیگ های آبگرم فولادی سوپراکتیو فوق معادل 4 Bar و محفظه احتراق آنها بصورت 2 پاس شعله برگشتی Wet Back می باشد .
شرکت تولیدی و صنعتی سوپراکتیو که یکی از پر سابقه ترین سازنندگان انواع دیگ های آبگرم ، آب داغ و بخار استاندارد کشور می باشد، فعالیت رسمی خود را از اوایل دهه شصت آغاز نموده و کلیه دیگ های خود را بدون کپی برداری از طرح سازنندگان بین المللی و بر اساس دانش فنی ، محاسبات و طراحی کارشناسان داخلی و طبق استانداردهای معتبر بین المللی ASME و DIN تولید می نماید .
در تولید دیگهای فولادی استاندارد شرکت سوپراکتیو بطورکلی جنس بدنه (shell) ، کوره و شبکه ها از فولادهای آلیاژی مخصوص ساخت مخازن تحت حرارت و فشار مطابقDIN 17 MN4 یا ASME A516/G70و برای جنس لوله ها یا تیوپها از لوله های آتش خوار بدون درز DIN ST35.8 استفاده می شود.
کیفیت و شرح تجهیزات جانبی دیگ های فولادی آب گرم نیز به نوبه خود در عملکرد و نیز قیمت تمام شده دیگ حائز اهمیت می باشند که در زمان ارائه پیش فاکتور ، شرح تجهیزات همراه با مشخصات فنی بیشتر و زمان تحویل دیگ به خریدار اعلام می گردد.
شرکت تولیدی و صنعتی سوپراکتیو کلیه دیگ های آب گرم و آب داغ خود را با 2 سال گارانتی از زمان تحویل و 10 سال خدمات پشتیبانی فنی ارائه می نماید.
در دیگ آب گرم و آب داغ ، دریچه های هدهول ، هندهول و منهول در محل ها و با ابعاد مناسب جهت امکان بازرسی ، سرویس های دوره ای و حتی تعویض احتمالی تیوپ های دیگ (پس از دوره طولانی بهره برداری) تعبیه گردیده است.
مزایای دیگ های فولادی آب گرم نسبت به دیگ های چدنی به شرح ذیل است:
قبل از نهایی کردن سفارش ساخت یا خرید هریک از انواع دیگ های فولادی آب گرم سوپراکتیو فوق علاوه بر دقت به ظرفیت و فشار کار دیگ، با توجه به ابعاد یکپارچه دیگ های فولادی و نیز وزن آنها، نسبت به موضوع نحوه انتقال دیگ به محل نصب دقت فرمائید.
الف ) تحمل فشار کار بالاتر و عدم نیاز به آب بندی دیگ
ب ) امکان ساخت در ظرفیت های بالاتر
ج ) انتقال حرارت مناسبتر و راندمان حرارتی بالا در دیگهای سه پاس استاندارد،خصوصاً در انواع دیگ های وت بک.
هنگام انتخاب مشعل مورد نیاز دیگ لازم است با توجه به نوع سوخت در دسترس پروژه و در نظر گرفتن حدود 20% ظرفیت بالاتر برای انتخاب مشعل اقدام نمایید.
مدل | فشار کار Bar |
قدرت گرما دهی |
ابعاد دیگcm. | وزن دیگ Kg | افت فشار در محفظه احتراق m bar | قطر تقریبی دودکش m.m. | |||
KW | Kcal/hr | طول | عرض | ارتفاع | |||||
HWB-100 | 4 | 116 | 100,000 | 110 | 75 | 90 | 305 | 5.1 | 100 |
HWB-125 | 4 | 145 | 125,000 | 110 | 80 | 95 | 335 | 9.4 | 100 |
HWB-150 | 4 | 175 | 150,000 | 110 | 90 | 105 | 400 | 12.3 | 100 |
HWB-175 | 4 | 203 | 175,000 | 120 | 90 | 112 | 420 | 18.4 | 130 |
HWB-200 | 4 | 232 | 200,000 | 137 | 90 | 112 | 470 | 21.3 | 130 |
HWB-250 | 4 | 291 | 250,000 | 147 | 90 | 112 | 570 | 25 | 130 |
HWB-300 | 4 | 349 | 300,000 | 155 | 100 | 125 | 690 | 33 | 155 |
HWB-350 | 4 | 407 | 350,000 | 155 | 100 | 125 | 750 | 42.6 | 155 |
HWB-400 | 4 | 465 | 400,000 | 160 | 115 | 130 | 880 | 27 | 155 |
HWB-450 | 4 | 523 | 450,000 | 160 | 115 | 130 | 950 | 33 | 155 |
HWB-500 | 4 | 582 | 500,000 | 175 | 115 | 140 | 1030 | 40 | 155 |
HWB-600 | 4 | 698 | 600,000 | 195 | 127 | 152 | 1198 | 35 | 155 |
HWB-700 | 4 | 814 | 700,000 | 215 | 127 | 152 | 1350 | 38 | 200 |
HWB-800 | 4 | 930 | 800,000 | 215 | 135 | 160 | 1600 | 46 | 200 |
HWB-900 | 4 | 1047 | 900,000 | 240 | 140 | 165 | 1950 | 54 | 200 |
HWB-1000 | 4 | 1163 | 1,000,000 | 255 | 140 | 165 | 2150 | 58 | 200 |
