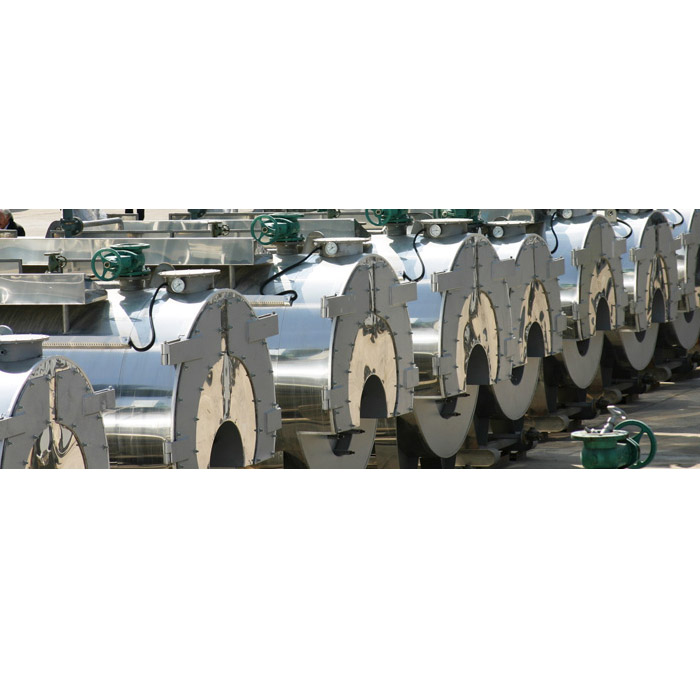

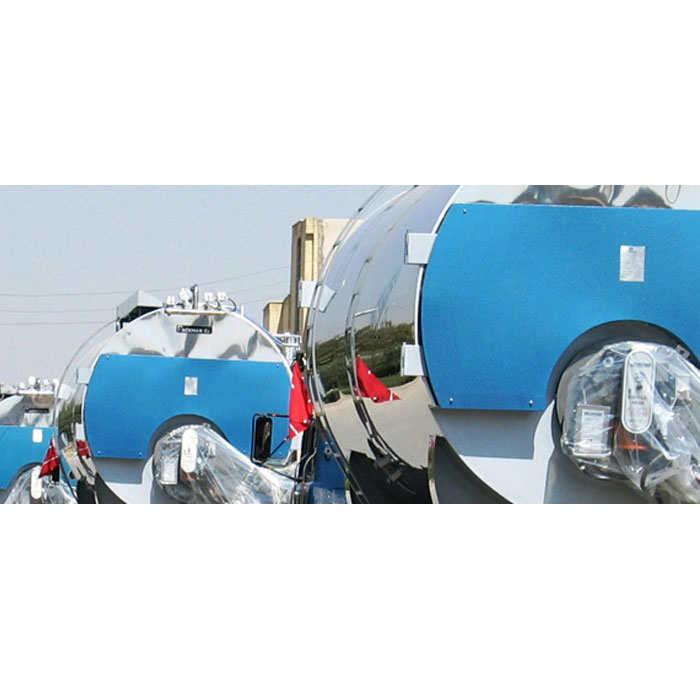

دیگ آب داغ پاکمن سه پاس وت بک با فشار کار16 بار نمایش بزرگتر

دیگ آب داغ پاکمن سه پاس وت بک با فشار کار16 بار

پاکمن

جدید

این محصول در انبار موجود نیست

فعلا ناموجود است. لطفا از طریق لیست منو بالای صفحه، از محصولات مشابه دیدن فرمائید.


قیمت برای شما :

0 ریال

  1. دیگ های آب داغ  فولادی پاکمن ارائه شده در جدول فوق از نوع سه پاس ، وت بک و با فشار کار 16 بار می باشند .

    دیگ پاکمن

  2. ساخت تمامی دیگ های فولادی آب داغ پاکمن براساس طرح شرکت OMENICAL  آلمان  و مطابق با استاندارد BS/2790-1992 و DIN آلمان و بصورت WET BACK  بوده وبطور کلی دیگ ها تحت نظارت عملی شرکت بازرسی کیفیت و استاندارد ایران ( نماینده استاندارد مقیم کارخانه پاکمن ) طی 3 مرحله بازبینی ، آزمایش و کنترل کیفیت می گردند و پلاک استاندارد کیفیت صادره 1 ماه پس از آماده شدن دیگ به خریدار ارائه می گردد.

  3. در تولید دیگهای فولادی استاندارد شرکت پاکمن بطورکلی جنس بدنه(shell) ، کوره و شبکه ها از فولادهای آلیاژی مخصوص ساخت مخازن تحت حرارت و فشار مطابقDIN 17 MN4 یا ASME A516/G70  و برای جنس لوله ها یا تیوپها از لوله های آتش خوار بدون درز DIN ST35.8 استفاده می شود
    .
  4. شرکت پاکمن همواره این حق را برای خریداران قائل است که قبل از ساخت و در حین ساخت بویلر بر جنس ورق و الکترود مورد استفاده و مراحل ساخت دستگاه نظارت نمایند و همچنین هیچ دیگی را بدون پلاک استاندارد تولید نمی نماید .

  5. کیفیت و شرح تجهیزات جانبی دیگ های فولادی آب داغ نیز به نوبه خود در عملکرد و نیز قیمت تمام شده دیگ حائز اهمیت می باشند که در زمان ارائه پیش فاکتور ، شرح تجهیزات همراه با مشخصات فنی بیشتر و زمان تحویل دیگ  به خریدار اعلام می گردد.

  6. شرکت تولیدی و صنعتی پاکمن کلیه دیگ های آب داغ خود را با  2 سال گارانتی از زمان تحویل و 10 سال خدمات پشتیبانی  فنی ارائه می نماید.

  7. در دیگ های فولادی آب داغ پاکمن ، دریچه های هدهول ، هندهول و منهول در محل ها و با ابعاد مناسب جهت امکان بازرسی ، سرویس های دوره ای و حتی تعویض احتمالی تیوپ های دیگ ( پس از دوره طولانی بهره برداری ) تعبیه گردیده است .

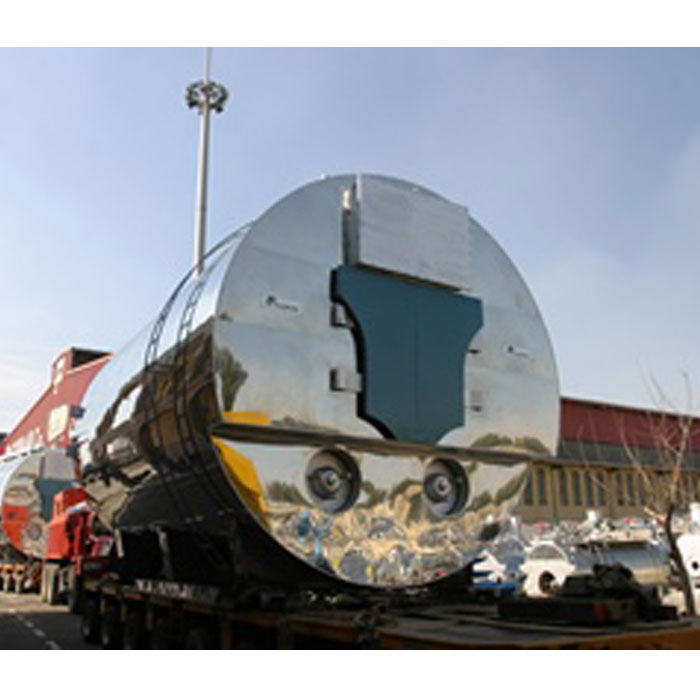

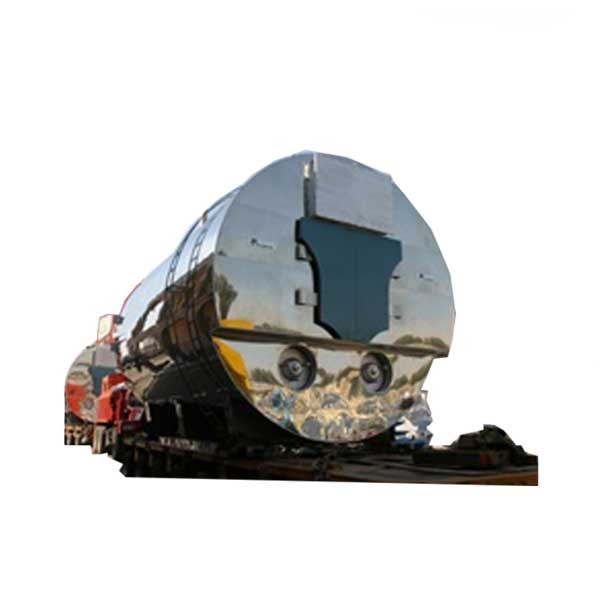

  8. قبل از نهایی کردن سفارش ساخت یا خرید هریک از انواع دیگ های فولادی آب داغ پاکمن فوق علاوه بر دقت به ظرفیت و فشار کار دیگ ، با توجه به ابعاد یکپارچه دیگ های فولادی و نیز وزن آنها ، نسبت به موضوع نحوه انتقال دیگ به محل نصب دقت فرمائید.

  9. هنگام انتخاب مشعل مورد نیاز دیگ لازم است با توجه به نوع سوخت در دسترس پروژه و در نظر گرفتن حدود 20% ظرفیت بالاتر برای انتخاب مشعل اقدام نمود
براساس نوع سه پاس
فشار کار 16 بار
براساس سطح تبادل حرارت وت بک ( WET BACK)

نوشتن نقد و نظر

دیگ آب داغ فولادی آروین بخار

مدل فشار کار Bar قدرت گرما دهی ابعاد دیگcm. وزن دیگ Kg افت فشار در محفظه احتراق m bar ابعاد تقریبی دودکش m.m. قیمت
(ريال)
KW Kcal/hr طول عرض ارتفاع
PHWB3-115 8-16 1150 1,000,000 390 170 195 6500 10 315×315 استعلامی
PHWB3-145 8-16 1450 1,250,000 390 180 205 6800 10 315×400 استعلامی
PHWB3-185 8-16 1850 1,600,000 460 195 220 7700 10 355×400 استعلامی
PHWB3-230 8-16 2300 2,000,000 470 200 225 8600 10 400×500 استعلامی
PHWB3-290 8-16 2900 2,500,000   215 240 10400 10 400×500 استعلامی
PHWB3-370 8-16 3700 3,200,000 525 230 255 11700 10 500×630 استعلامی
PHWB3-460 8-16 4600 4,000,000 595 250 275 14400 10 560×630 استعلامی
PHWB3-580 8-16 5800 5,000,000 605 260 285 16700 10 630×710 استعلامی
PHWB3-700 8-16 7000 6,000,000 620 275 300 19800 10 710×800 استعلامی
PHWB3-820 8-16 8200 7,000,000 665 290 315 23500 10 800×900 استعلامی
PHWB3-930 8-16 9300 8,000,000 675 300 325 25500 10.5 800×1000 استعلامی
مدل فشار کار Bar قدرت گرما دهی ابعاد دیگcm. وزن دیگ Kg افت فشار در محفظه احتراق m bar ابعاد تقریبی دودکش m.m. قیمت
(ريال)
KW Kcal/hr طول عرض ارتفاع
PHWB3-115 8-16 1150 1,000,000 390 170 195 6500 10 315×315 استعلامی
PHWB3-145 8-16 1450 1,250,000 390 180 205 6800 10 315×400 استعلامی
PHWB3-185 8-16 1850 1,600,000 460 195 220 7700 10 355×400 استعلامی
PHWB3-230 8-16 2300 2,000,000 470 200 225 8600 10 400×500 استعلامی
PHWB3-290 8-16 2900 2,500,000   215 240 10400 10 400×500 استعلامی
PHWB3-370 8-16 3700 3,200,000 525 230 255 11700 10 500×630 استعلامی
PHWB3-460 8-16 4600 4,000,000 595 250 275 14400 10 560×630 استعلامی
PHWB3-580 8-16 5800 5,000,000 605 260 285 16700 10 630×710 استعلامی
PHWB3-700 8-16 7000 6,000,000 620 275 300 19800 10 710×800 استعلامی
PHWB3-820 8-16 8200 7,000,000 665 290 315 23500 10 800×900 استعلامی
PHWB3-930 8-16 9300 8,000,000 675 300 325 25500 10.5 800×1000 استعلامی
