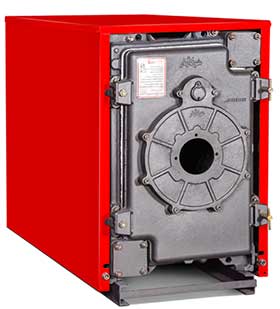

دیگ چدنی توربو شوفاژکار 8 پره
شوفاژکار- ابعاد دیگ (طول ، عرض ، ارتفاع) : 1561*725*1121 mm
- تعداد پره: 8
- فشار کاری : 4 bar

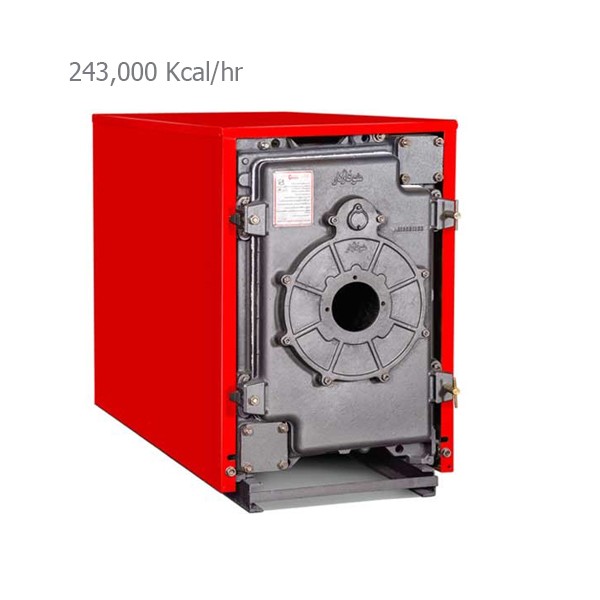

- قدرت گرمادهی: kcal/hr 243000
- اطلاعات بیشتر
مونتاژ و ارسال این محصول در تهران رایگان می‌باشد.
10 سال گارانتی شوفاژکار
- 10 سال گارانتی از زمان نصب
10 سال خدمات پس از فروش
مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است.
با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت
راهنمای انتخاب و خرید دیگ چدنی توربو 8 پره شوفاژکار
دیگ چدنی توربو شوفاژکار که از چدن آتشخوار ساخته می شود و در برابر خوردگی و شوک حرارتی مقاوم است، با دارا بودن ضریب انتقال حرارت بالا به صورت پره ای (8 تا 15 پره) تولید و عرضه می شود و قادر است گردش آب را به صورت یکنواخت در تمامی پره‌های دیگ انجام دهد. این دیگ در موتورخانه‌های حرارتی جهت تولید گرمایش فضا و گرمایش آبگرم و همچنین تغذیه حرارت به ژنراتور چیلرهای تک اثره آبگرم فعالیت می‌نماید.همچنین ایزولاسیون کامل روپوش در دیگ‌های چدنی، اتلاف حرارت را به حداقل رسانده و سهولت و سادگی سرویس و تعمیر آنها، باعث شده تا در اماکنی مانند برج‌های مسکونی و ساختمان‌های بلند مرتبه، کارخانجات و اماکن اداری، بیمارستان‌ها و همچنین سالن‌های ورزشی و مراکز تفریحی قابل استفاده باشند.
دیگ چدنی شوفاژکار دارای استانداردهای اجباری 4472 و 4473 وهمچنین گواهینامه مدیریت کیفیت ISO 9001:2008 از کمپانی SGS سوئیس می باشد.
ویژگی‌های دیگ چدنی توربو 8 پره شوفاژکار
- ابعاد و قيمت ارائه شده برای دیگ شوفاژکار فوق با روپوش در نظر گرفته شده است.
- دیگ چدنی توربو 8 پره شوفاژکار از سپر حرارتی برخورداند که این سپر از برخورد شعله با پره‌های چدنی دیگ آبگرم جلوگیری می کند.
- معمولاً پس از محاسبه فوق، تا 20 درصد به عنوان ضریب اطمینان به ظرفیت محاسبه شده دیگ آبگرم موتورخانه اضافه می گردد.
- دیگ چدنی توربو 8 پره شوفاژکار دارای حداکثر فشار کار 4 bar می باشد که یعنی این مدل دیگ برای ساختمان‌هایی با ارتفاع 13 طبقه (40 متر) به راحتی قابل استفاده می‌باشد، ضمن اینکه حداکثر دمای کار این دیگ‌های چدنی 105 درجه سانتیگراد می باشد.
- دیگ‌های چدنی توربو شوفاژکار امکان نصب مشعل گازسوز و گازوئیل سوز را دارند.هرگونه تغییر در قیمت نهایی دیگ های توربو شوفاژ کار ابگرم چدنی در زمان استعلام خرید اعلام می گردد.
- کارکرد این دیگ به مدت 10 سال گارانتی می‌گردد و این ضمانت درصورت نصب صحیح، بی قید و شرط بوده وپره‌های صدمه دیده تعویض می‌گردد.
- برای محاسبه ظرفیت انواع دیگ چدنی توربو شوفاژکار مورد نیاز بر اساس تعداد واحدها، متراژ و نوع کاربری ساختمان، وجود و یا عدم وجود استخر آب گرم و ... می توانید با کارشناسان شرکت دماتجهیز مشورت نمائید.
- برای محاسبه تقریبی قدرت دیگ چدنی مورد نیاز، ابتدا متراژ زیربنای مفید ساختمان را در عدد 100 (کیلو کالری) ضرب نمایید و سپس برای هر واحد مسکونی نیز عدد 6000 (کیلو کالری )بابت تامین آبگرم مصرفی را به آن اضافه نمائید. مثلا برای یک ساختمان با متراژ 2500 مترمربع زیربنای مفید و دارای 18 واحد آپارتمانی قدرت گرمایش دیگ مورد نیاز عبارتست از : کیلوکالری 358,000=(18×6000)+(100×2500)
مزایای دیگ‌های آبگرم چدنی پره ای نسبت به دیگ‌های فولادی یکپارچه
- قیمت و گارانتی مناسبتر دیگ‌های چدنی نسبت به دیگ‌های فولادی دارای استاندارد
- امکان تعویض پره آسیب دیده دیگ و تعمیر راحت تر آن نسبت به دیگ‌های یکپارچه فولادی
- ابعاد کوچکتر دیگ چدنی و حمل و نقل آسان به دلیل امکان جدا شدن پره‌های دیگ از یکدیگر
محاسبه ظرفیت و نصب دیگ چدنی توربو 8 پره شوفاژکار
- مهمترین نکته استفاده از دیگ‌های چدنی عبارتست از محدودیت فشار کار و نیاز به آب بندی بوشن بین پره‌های دیگ چدنی پس از نصب.
- نصب ترمومتر مانومتر جهت نمایش دمای آب گرم موجود در دیگ و همچنین فشار سیستم گرمایش ساختمان روی هر دیگ چدنی شوفاز موتور خانه الزامی است.
- همچنین نصب ترموستات مستغرق (آگوستات مستغرق) با دامنه دمایی 30 تا 90 درجه سانتی گراد (و یا 30 تا 110 درجه سانتی گراد) جهت تنظیم دمای دیگ و فرمان off-on به رله مشعل روی هر دیگ شوفاژ چدنی الزامی است.
- در صورتیکه تعداد واحدهای آپارتمان بیش از 6 واحد باشد استفاده از 2 دیگ حرارت مرکزی به موازات یکدیگر در موتور خانه که هریک دارای 70 درصد از ظرفیت مورد نیاز باشد موجب اطمینان خاطر در تامین پایدارگرمایش و آبگرم مصرفی مورد نیاز ساختمان می گردد.
- با توجه به اینکه نصب کلیه تجهیزات اصلی موتورخانه و از جمله دیگ حرارت مرکزی روی فونداسیون بتنی از قبل اجرا شده با ابعاد مناسب طبق پلان جانمایی و دقیقا در محل قرار گرفتن تجهیزات انجام می پذیرد، لذا قبل از نصب تجهیزات اصلی موتورخانه از جمله دیگ شوفاژ چدنی نسبت به تعبیه فونداسیون بتنی مورد نیاز، طبق ابعاد و استانداردهای تعریف شده، اقدام نمایید.
عوامل موثر در افزایش طول عمر دیگ شوفاژ چدنی
در دیگ‌هایی که بیش از 300 هزار کیلوکالری بر ساعت قدرت گرمادهی دارند، عوامل زیر در افزایش طول عمر آنها مؤثر است:
- ضخامت یکسان و پیوسته بدنه ریخته گری شده دیگ شوفاژچدنی
- تنظیم بودن شعله مشعل (آبی سوز بودن و جریان طولی مستقیم شعله مشعل در دیگ)
- طول مناسب محفظه احتراق دیگ و عدم برخورد د ائمی شعله به پره‌های عقب یا میان دیگ شوفاژ چدنی
- انتخاب صحیح مشعل با ظرفیت محاسبه شده گرمایش (قدرت گرمایش مشعل حداکثر 20% بیشتر از ظرفیت دیگ )
- استفاده از سختی گیر رزینی مناسب با حجم آب در گردش سیستم گرمایشی و یا نصب رسوب زدا روی لوله‌های موتورخانه در سایز و تعداد کافی
- آب بندی مناسب پره‌های دیگ چدنی شوفاژ در هنگام نصب و عدم وجود فشار آب زیاد (تعداد طبقات خیلی زیاد) روی فشار آب درون دیگ نامطلوبی دارد.
- انتخاب ظرفیت مناسب دیگ حرارت مرکزی ساختمان به نحوی که حتی در سردترین ایام سال، جهت تامین گرمایش و آب گرم ساختمان، دیگ حرارت مرکزی ملزم به کارکرد مداوم و بدون وقفه نباشد.
گارانتی دیگ چدنی توربو 8 پره شوفاژکار
در سایت مرجع و فروشگاهی دماتجهیز، اطلاعات فنی و قیمت دیگ، با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
دماتجهیز علاوه بر جواز کسب معتبر از اتحادیه صنف شوفاژ و تهویه مطبوع، دارای نماد اعتماد الکترونیکی بوده و فعالیت سایت فروشگاهی خود را از سال 1383 در دفتر مرکزی تهران آغاز نموده است.
دیگ چدنی توربو 8 پره شوفاژکار مانند دیگر محصولات شرکت شوفاژکار علاوه بر گارانتی 10 ساله از پشتیبانی فنی و خدمات پس از فروش گسترده این شرکت، در سراسر کشور برخوردار می باشد.
| ظرفیت حرارتی(Kcal/hr) | از 201000 تا 250000 |
| نوع کالا | دیگ چدنی |
| براساس نوع دیگ | توربو |
| مدل | 8-Turbo | |
|
تعداد پره |
8 | |
|
قدرت گرمادهی |
KW |
283 |
|
kcal/hr |
243,000 | |
| btu/hr | 966,000 | |
|
حجم آب گیری دیگ (lit) |
131 | |
|
حجم محفظه احتراق(m3) |
0.2664 | |
|
سایز اتصالات ورود و خروج دیگ (" DN) |
"3 | |
| ابعاد دیگ (mm) | طول | 1561 |
| عرض | 725 | |
|
ارتفاع |
1121 | |
|
وزن دیگ (kg) |
920 | |
|
حداکثر دمای کاری مجاز (Cº) |
105 | |
|
حداکثر فشار کاری مجاز (bar) |
4 | |
| قطر دهانه مشعلگیر(mm) | 144 | |
| قطر دهانه دودکش دیگ (mm) | 300 | |
|
نوع سوخت مصرفی |
گاز طبیعی - گازوییل | |
| کشور سازنده | ایران | |
