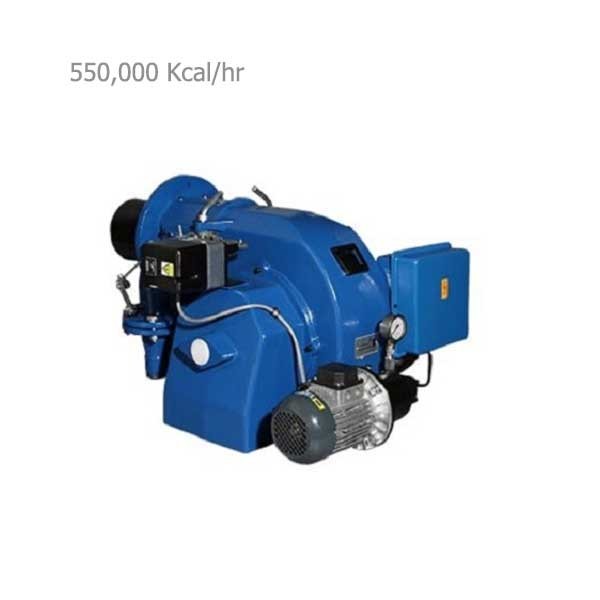

مشعل دوگانه سوز ایران رادیاتور مدل DP1-SP
ایران رادیاتور- حداکثر قدرت گرمایش: 550.000 Kcal/hr
- سوخت مصرفی: دوگانه سوز(گاز و گازوئیل)
- نحوه احتراق: دو مرحله ای
- قدرت موتور: 1.5 KW
- برق مصرفی: 3 فاز
- اطلاعات بیشتر
1 سال گارانتی ایران رادیاتور
10 سال خدمات پس از فروش
مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است.
با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت
راهنمای انتخاب و خرید مشعل دوگانه سوز ایران رادیاتور مدل DP1-SP
شرکت ایران رادیاتور را می توان یکی از شناخته شده ترین برندهای فعال در تولید تجهیزات گرمایشی دانست. ایران رادیاتور از اواسط دهه 1370 خورشیدی به بعد، وارد عرصه ساخت مشعل شد که از ویژگی های محصولات این شرکت می توان به کیفیت فنی خوب و خدمات پس از فروش بسیار مناسب آن اشاره نمود.
در سایت مرجع و فروشگاهی دماتجهیز، اطلاعات فنی و قیمت های تضمین شده مشعل دوگانه سوز ایران رادیاتور مدل DP1-SP با گارانتی اصلی جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
ویژگی های مشعل دوگانه سوز ایران رادیاتور مدل DP1-SP
- دمپر مشعل دوگانه سوز ایران رادیاتور مدل DP1-SP بصورت اتوماتیک می باشد.
- از تقسيم حد اکثر کيلو کالری قدرت گرمايش مشعل های گازوئيل سوز بر عدد 8,500 مقدار ليتر مصرف گازوئيل در ساعت بدست می آيد.
- شرکت ایران رادیاتور با دارا بودن بیش از 1000 مرکز خدمات پس از فروش مجاز در سراسر کشور از محصولات خود کاملا" پشتیبانی می نماید.
- از تقسيم حد اکثر قدرت گرمايش مشعل های گازی بر عدد 9200 حداکثر مقدار مصرف گاز مشعل بر حسب متر مکعب در ساعت بدست می آید.
- هنگام انتخاب مشعل، به قطر لوله شعله پوش مشعل جهت امکان ورود لوله فوق در دیگ و امکان نصب مشعل در بدنه دیگ کاملا توجه فرمائید.
- بطور کلی هنگام انتخاب مشعل، علاوه بر لزوم توجه به نوع سوخت مشعل، لازم است به دلایل مختلف ظرفیت مشعل حدود 20% بیشتر از ظرفیت دیگ یا محفظه احتراق هیتر در نظر گرفته شود.
- نصب فیلتر گاز با سایز و فشار کار مناسب بعد از شیر ربع گرد گاز و قبل از رگولاتور گاز و شیرهای برقی ضربه ای یا تدریجی گاز مشعل، از اولین تجهیزات موردنیاز خط گاز در مشعل های گازسوز می باشد.
- در مسير سوخت گازوئيل تا مشعل، لازم است فيلتر گازوئيل و نازل یا نازل های گازوئیل براساس ظرفیت مشعل گازوئیلی نصب گردد.
- مشعل دوگانه سوز ایران رادیاتور مدل DP1-SP با حداکثر ظرفیت 550.000 کیلو کالری جهت گرمایش دیگ آب گرم و بخار موتورخانه و تامین آبگرم مصرفی و سیستم گرمایشی و فضا های صنعتی مناسب می باشد.
- چنانچه فشار خط گاز تامین سوخت مشعل 2 پوند باشد، استفاده از بالانسر (Balancer) جهت تنظیم و بالانس تغییرات اندک فشار گاز تغذیه مشعل گازی با سایز و دبی موردنیاز گاز مشعل، در ابتدای خط گاز ضروری است.همچنین در صورتیکه فشار گاز تغذیه مشعل بالاتر از 2 پوند (15 یا 30 تا حداکثر 60 پوند) باشد، نصب رگولاتور گاز با سایز، فشار کار و دبی گاز مناسب نیز در ابتدای خط گاز مشعل ضروری است.
عملکرد کلی مشعل ها
- الکتروموتورفن هوادهی مشعل ها براساس ظرفیت مشعل تک فاز یا سه فاز بوده و دارای 2900 دور در دقیقه می باشند.
- اصولاً بدنه ی مشعل های دوگانه سوز ایران رادیاتور از آلومینیوم ریخته گری است که قطعات موردنیاز برای عملکرد مشعل بر روی آن نصب می گردند.
- پس از تشکیل شعله، دیگر نیازی به جرقه یا قوس الکتریکی نیست و با فرمان فتوسل یا یون، عملکرد ترانس جرقه زن متوقف گردیده و مشعل به عمل احتراق خود تا زمان رسیدن فرمان خاموش شدن از طریق ترموستات ادامه می دهد.
- در مشعل های فن دارشروع عملکرد بر اساس فرمان ترموستات دیگ یا هیتر و طبق برنامه زمانبندی رله مشعل می باشد، به این ترتیب که ابتدا طبق فرمان رله فن هوادهی مشعل به مدت حدود 30 تا 60 ثانیه روشن شده و بعد ترانس جرقه زن مشعل شروع به ایجاد جرقه نموده و سپس شیر برقی سوخت مشعل (گاز، گازوئیل یا مازوت) باز شده و سوخت از شیر برقی عبور کرده و وارد محفظه احتراق دیگ یا هیتر می شود. اکنون با وجود جرقه ترانس، شعله در جلوی شعله پخش کن مشعل تشکیل می گردد.
تنظیم سوخت و هوای مشعل دوگانه سوز ایران رادیاتور
احتراق کامل سوخت حاصل تنظیم دقیق نسبت سوخت و هوا است. هرچه این نسبت با دقت بیشتری تنظیم شود راندمان احتراق بالاتر رفته و در نتیجه به سوخت کمتری احتیاج است. در مشعل‌های کوچک تنظیم هوای موردنیاز احتراق مشعل توسط دمپر دستی انجام می شود ولی در مشعل های بزرگ این تنظیم به کمک دمپر اتوماتیک هوای مورد نیاز احتراق تامین می‌شود.
البته با توجه به آنکه دمای هوای دیگ موتورخانه و رطوبت آن در طول سال متغیر است، در مشعل های بزرگ، باید در هر فصل دمپر هوا مورد تنظیم مجدد قرار گیرند. امروزه مشعل‌های مدرن مجهز به یک سیستم کنترل هوشمند PLC هستند که به صورت اتوماتیک نسبت بین سوخت و هوا را در تمام طول شبانه روز و تمام فصول سال تنظیم می‌نمایند.
با توجه به کامل نبودن راندمان احتراق سوخت در مشعل ها و در نظر گرفتن برخی تلفات حرارتی، هنگام انتخاب مشعل، ظرفیت مشعل را حدود 20 درصد بیشتر از ظرفیت دیگ در نظر می گیریم.
- ارزش حرارتی هر لیتر گازوئیل تقریبا معادل K.cal 8500 می باشد.
- ارزش حرارتی هر کیلوگرم گازوئیل تقریبا معادل K.cal 10500 می باشد.
- ارزش حرارتی هر متر مکعب گاز طبیعی تقریبا معادل K.cal 9200 می باشد.
- به ازاء هر 300 متر افزایش ارتفاع از سطح در یا بدلیل کاهش غلظت هوا، راندمان احتراق سوخت انواع مشعل ها حدود 4% کاهش می یابد.
گارانتی مشعل دوگانه سوز ایران رادیاتور مدل DP1-SP
مشعل دوگانه سوز ایران رادیاتور مدل DP1-SP دارای 1 سال گارانتی شرکت ایران رادیاتور می باشد.
| براساس نوع سوخت | دو گانه سوز |
| برق مصرفی | 380V-50Hz سه فاز |
| حداکثر توان حرارتی Kcal/hr | 550,000 |
| قطر شعله پوش m.m | 153 |
| قدرت موتور | 1.5 KW |
| نوع کالا | مشعل |
|
مدل |
DP1-SP |
|
| حداقل قدرت گرمایش | Kcal/hr |
197,000 |
| حداکثر قدرت گرمایش | 550,000 | |
| نحوه عملکرد | دو مرحله ای | |
| تابلو کنترل | مجزا | |
| دمپر هوا | اتوماتیک | |
| مشخصات برقی الکترو موتور | 1Ф ~ 90 W & 3Ф ~ 1.5 kW | |
| مدل سروو موتور | - | |
| نوع رله | TF 701 | |
| قطر خط گاز in | "2 | |
| ابعاد دستگاه cm |
طول کلی مشعل | 81 |
| طول شعله پوش | 20 | |
| عرض کلی مشعل | 67.5 | |
| قطر شعله پوش | 16.5 | |
| لوازم همراه با مشعل | شیر برقی گاز تدریجی دو مرحله ای " 1/2 1 ، 2 عدد شیر برقی گازوئیل "1/8 ، پرشر هوا و گاز ، پمپ مدل 67C یا مشابه ، چشم الکترونیک UV | |
| مدل خط گاز مربوطه | - | |
